Каркасное сооружение, как один из видов бытовок
Существует несколько типов бытовок в зависимости от выбранного материала для строительства. Одним из наиболее выгодных вариантов выступает каркасная бытовка. Несущим элементом выступает каркас из деревянного бруса 50х50 мм, который будет отвечать за устойчивое положение сооружения, что повысит противостояние большим нагрузкам. Данный каркас будет определять контуры всего здания.
Стены с внутренней стороны бытовки можно отделать фанерой, ДВП или вагонкой, наружная часть стены отделывается при помощи вагонки. Именно в зависимости от выбранного материала для отделки стен и будет колебаться стоимость получившейся бытовки
Но важно также учитывать и тот факт, что фанера или ДВП являются не очень практичными стройматериалами. К примеру, во время усадки стены, сделанные из такого материала, могут просто деформироваться, а впоследствии эксплуатации, впитав в себя большое количество влаги, стройматериалы потеряют свою форму
Такая бытовка предполагает сооружение двойного пола и потолка
Невидимые ряды выполняются из черновых досок, а ряд облицовки изготавливается с использованием струганной доски. Свободные пространства, полученные у стен, потолка и пола заполняются гидроизоляцией, которая необходима для предотвращения внутреннего помещения от влаги
Такая бытовка предполагает сооружение двойного пола и потолка. Невидимые ряды выполняются из черновых досок, а ряд облицовки изготавливается с использованием струганной доски. Свободные пространства, полученные у стен, потолка и пола заполняются гидроизоляцией, которая необходима для предотвращения внутреннего помещения от влаги.
Схема бытовки.
Неплохим материалом для гидроизоляции служит целлофановая пленка или пергамин, а в качестве утеплителя можно использовать минеральную вату, отличающуюся хорошей тепло- и звукоизоляцией.
Каркасная бытовка самого простого типа выполняется без использования внутренних перегородок, в такой бытовке должно быть как можно меньше окон и дверей. Даже такой бюджетный вариант обойдется примерно в три раза дороже, чем щитовая бытовка, но ее качество будет намного выше и лучше, ведь каркасная бытовка получится намного прочнее благодаря прочному брусу, пароизоляции и прочим строительным материалам, используемым в работе.
Смысл бытовки
Пионерам-бытовочникам прошлого нередко все-таки приходилось разбирать свои творения ввиду того же дефицита материалов, если их на дом не хватало. Но современный дачник сразу строит свою бытовку надолго. Теперешняя дачная бытовка предназначена выполнять следующие функции:
- Жилую, на время обустройства участка. В дальнейшем комната-убежище переоборудуется в баню, склад готовой продукции, перепелятник-крольчатник, подсобку при теплице и т.п.
- Хозяйственную – как сарай для хозимущества и садово-огородного инвентаря.
- Санитарно-гигиеническую как раздевалка, санузел, кладовка для рабочей одежды и обуви, летняя кухня.
- Эстетическую – с целью убрать все неприглядные стороны дачной жизни с глаз долой.
Зонирование дачного участка с бытовкой
Смысл такого подхода во-первых, в том, что изменились сами понятия о предназначении дачи. Теперешний дачник обязательно желает иметь на участке зону отдыха с беседкой/перголой, декоративным прудом или бассейном, цветником, качелями, альпинарием, барбекю и пр., даже если дача товарная и семья живет на доход с нее. Поэтому бытовку с хозблоком и теплицу/парник размещают на задворках, а зону отдыха обустраивают перед красивым дачным домом, см. рис. справа. Робу с бахилами оставляют, где работали; отдыхать или принимать гостей идут по мощеной дорожке уже в чистом, не таская на себе комья земли с грядок.
Во-вторых, дачный домик по сути спальня и гостиная. В жару в нем хочется прохлады, но, чтобы кондиционер (который за зиму могут просто украсть) не разорил бюджет, требуется дорогое и сложное капитальное строение с малыми теплопотерями и плотно закрытые окна/двери. Но кому охота сидеть взаперти на даче и следить, чтобы вся компания не оставляла за собой дверь нараспашку? Что это за отдых будет? Проще поставить на окна жалюзи или навесить маркизы – и пусть себе помещение проветривается.
Кухня, душ и туалет в доме в таком случае уюта и комфорта не добавят. Хозяйке готовить тоже приятнее будет на свежем воздухе, а не в духоте; вдруг ненастье, заниматься кулинарией нужно уже под крышей, никого не стесняя и чтобы вокруг не толклись и не мельтешили. К тому же, устройство туалета и душа на даче – проблема весьма сложная. Дело тут в канализации: требования санитарии по расстоянию от выгребной ямы или септика до источников водоснабжения и жилых построек касаются и соседей, плюс необходимо обеспечить возможность подъезда санбочки. А если скооперироваться с теми же соседями, то общий для 4-х смежных участков септик становится на стыке их границ «как родной», выкачка при этом требуется реже, ее может вообще не понадобиться годами. И отпадает необходимость корежить землю прокладкой труб от дома к септику, которая и стоит дорого.
Далее, для душа и кухни нужна горячая вода. Ставить в доме котел или печку с водогрейкой опять-таки некомфортно, строить дом с дымоходом по требованиям ПБ снова сложно и дорого, а в бытовку печь вписывается куда проще, т.к. это помещение к жилым не относится. Наконец, в XXI веке живем – летом электричество для холодильника с электроплиткой может дать солнечная батарея, а горячую воду – солнечная панель. Нынешние цены на них достаточно доступны, и некоторые конструкции можно сделать своими руками. Но эстетики дому они не добавят, а вот на плоской крыше бытовки они встанут, «как там и были», и глаза никому не намозолят.
В целом, все говорит за то, что дачную бытовку можно и нужно строить своими руками в расчете на долговременное пользование, но без непосильных затрат и без строительного опыта. Возможно ли это? Да, данная статья как раз и предназначена в помощь на такой случай.
Планировка и чертежи
Несмотря что постройка считается временной, часто-густо она потом превращается в баню или гостевой домик. Потому даже в бытовке есть такое понятие как планировка. Даже временное жилье должно быть относительно комфортным.
Бытовка-вагончик
Есть два основных типа бытовок: вагончик и распашонка. В постройке типа «вагончик» вход находится сбоку, внутри никакого разделения нет, в крайнем случае ставят перегородку — на 1,5-2 метра от входа. Это помещение используется как тамбур-раздевалка и склад для хранения инструмента. Это самый простой из возможных вариантов.
Чертеж бытовки-вагончика с размерами
На чертежах будут встречаться графические и цифровые обозначения, их расшифровка на фото ниже.
Обозначение на чертежах
Распашонка

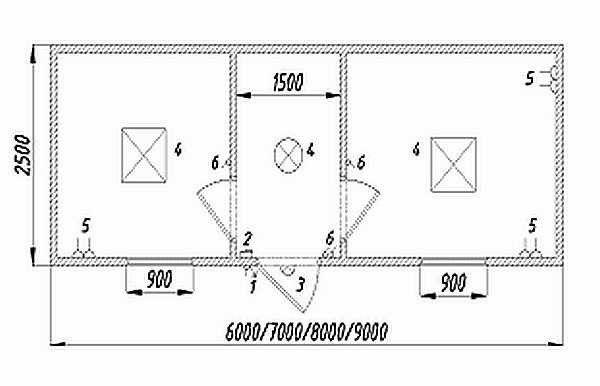

Самая популярная планировка — распашонка. Это когда вход находится посередине. причем середина отгорожена и используется как тамбур, кладовка и т.п. Назначение двух других комнат может быть разным. Кто-то обе использует ак спальни, кто-то одну как кухню.
Два помещения и тамбур
С выгороженной небольшой кладовкой
Только тамбур без кладовки
Бытовка с туалетом и душем
Не все согласны даже на стройке или даче, даже временно, вести спартанский образ жизни. Требуются хотя бы элементарные удобства. Хотя, наверное, их лучше построить отдельно.
Как построить туалет на улице читайте тут, а о том как сделать летний душ — в этой статье.
Сан-блок находится с краю — более мудрое решение, особенно, если сделать отдельный вход
С туалетом
Выбрав чертеж, не забудьте, при разработке каркаса под бытовку, что в месте примыкания стен обязательно ставят стойки. Если к стойкам крепятся двери, они должны быть усиленными — сдвоенными.
https://youtube.com/watch?v=Plj2V3Bm5ds
Пошаговое строительство бытовки
Возведение постройки выполняется в несколько этапов. Разберемся, как сделать бытовку своими руками по чертежам, следуя подробной инструкции с фото и видео.
Фундамент
Бытовки часто выполняют из дерева. Поэтому рассмотрим строительство на примере такой конструкции. Деревянное сооружение имеет небольшой вес, поэтому капитальный фундамент под него не нужен. В качестве такового подойдут бетонные блоки, которые устанавливают на одном уровне.
Блоки необходимо располагать с шагом 1,5 м.
Для времянок из металла, имеющих больший вес, строят мелкозаглубленный фундамент столбчатого типа с использованием блоков, опирающихся на песчаную подушку. На таком фундаменте сооружение простоит несколько лет, после чего начнут появляться перекосы из-за просадки. Если постройка будет эксплуатироваться продолжительный период, то стоит задуматься о фундаменте столбчатого типа из кирпича с гидроизоляцией.
Сборка каркаса
Когда фундамент будет готов, можно приступать к строительству каркаса. Для этого, используя брус, выполняют нижнюю обвязку, после чего возводят стены. Данный этап состоит из следующих шагов:
- Дерево обрабатывают с помощью антисептических веществ. Фундаментные столбы накрывают рубероидом для обеспечения гидроизоляции.
- Торцы бруса обрабатывают для соединения в полдерева. Затем брус помещают на фундамент и соединяют гвоздями, при этом соблюдая угол в 90°.
- Выпиливают 2 паза по центру коротких балок и крепят средний брус.
Затем приступают к устройству половых лаг, для чего монтируют доски, поставленные ребром с шагом 50 или 60 см, что определяется шириной выбранной теплоизоляции.
С боковых сторон к ним прибивают бруски, куда укладывают доски чернового пола и теплоизоляцию с гидробарьером.
Когда будет уложен слой теплоизоляции, поверх лаг расстилают пароизоляцию согласно схеме, после чего монтируют доски чистового пола.

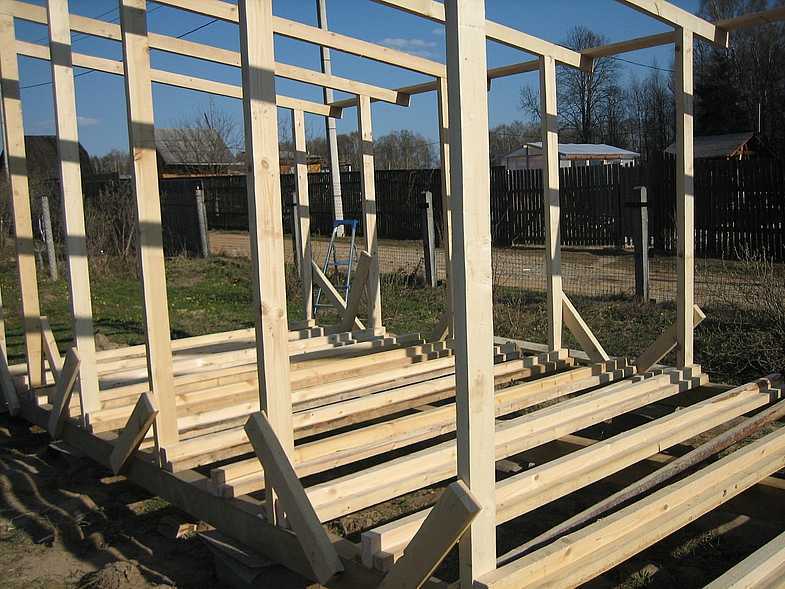

Стены бытовки из дерева собирают на полу. Для этого сколачивают каркас одной из продольных стен с необходимыми элементами для оконных и дверных проемов, устанавливают укосины. Закончив первую стену, можно сразу же приступать к сборке второй, а после — боковых.
Каркасы поднимают по очереди, устанавливая их вертикально и скрепляя друг с другом.
Чтобы сделать крышу под уклоном, одну продольную стенку делают выше другой на 50-60 см.
При использовании для каркаса металлических труб, их сваривают вертикально по месту, соблюдая угол 90° и не забывая своевременно приваривать элементы жесткости.
Монтаж кровли
Для перекрытия постройки устанавливают стропила из досок на ребро. Монтаж балок ведут непосредственно над стойками каркаса с тем же шагом. Чтобы избежать выпиливания пазов для стропил, можно задействовать специальные уголки. Поверх стропил укладывают и прибивают доски обрешетки. Можно поступить и по-другому: сверху стропила перекрыть листами OSB. Чтобы обеспечить свес кровли, стропила должны выходить за бытовку минимум на 150 мм. В завершении строительства их торцы зашивают досками.
Часто для покрытия вагончиков используют ондулин, который монтируют на предварительно уложенный слой ветрозащиты. Защитную пленку настилают снизу вверх с напуском в 100 мм. Для фиксации используют строительный степлер. Ондулин или другой кровельный материал фиксируют соответствующим крепежом.
Утепление и отделка
Готовые бытовки, как правило, не очень высокого качества. Поэтому и утепление у них посредственное. При самостоятельном строительстве для создания комфортных условий постройку обшивают по той же технологии, что и каркасные дома. Отделка проводится следующим образом:
- Снаружи растягивают и фиксируют ветрозащиту, после чего монтируют листы OSB. Поверх них крепят отделочный материал.
- Между вертикальными брусьями помещают плиты утеплителя. Для этих целей рекомендуется использовать базальтовую вату. Изнутри теплоизоляцию закрывают пароизоляционным материалом, прибивая его рейками к стойкам.
- Внутри бытовку обшивают OSB либо фанерой с последующим креплением отделочных материалов (обои, ПВХ панели, вагонка).
Потолки утепляют и отделывают аналогичным образом, но теплоизоляцию желательно применить большей толщины.
Когда отделка будет завершена, устанавливают окна и двери, крепят отливы и систему водостока. Под свесами кровли закрепляют элементы, которыми будут закрываться стыки отделки.
Проект бытовки
От дальнейшего использования бытовки зависят ее размеры, устройство и материалы отделки.
В качестве небольшого сарая внутренние перегородки не нужны. Также нет необходимости в утеплении стен, пола, крыши.
Если планируется использование бытовки в качестве сезонного проживания (например, летний садовый домик), то можно предусмотреть наличие внутренней планировки. Утепление лучше провести на этапе строительства — при использовании обогревателей вагончик будет лучше сохранять тепло весной и осенью, а летом не будет сильно нагреваться на солнце.
Для строительного вагончика внутренняя облицовка может ограничиться недорогими и простыми материалами. Переоборудование в садовый или дачный домик потребует лишь доработку в части декоративной отделки.
Лучше всего если внутреннее пространство будет разделено хотя бы на два помещения. Например, домик на первой фотографии можно представить в таком виде.
Небольшой тамбур-прихожая и большая комната с одним небольшим окном — типичный строительный вагончик своими руками.
А это уже улучшенный вариант с тремя окнами, который условно можно назвать — домик с гостиной и спальней.
На этой схеме бытовка состоит из трех помещений — тамбур и две равноценные комнаты.
И конечно, перед началом строительства нужен простейший чертеж с указанием основных размеров.
Чертёж бытовки
Без него невозможно даже рассчитать количество материалов.
Бытовка из строительного вагончика
Не хочется возиться со сборкой каркаса и прочими сопутствующими мероприятиями? Можете купить готовый вагончик и оборудовать его под бытовку. Такие вагончики даже не нуждаются в собственном фундаменте – нужно лишь тщательно выровнять площадку и установить контейнер (вагончик).
Если вы оборудуете под бытовку бывший в употреблении вагончик, внимательно изучите его состояние. Зачистите следы ржавчины, замените сильно поврежденные элементы обшивки аналогичными, наварите на сквозные отверстия заплатки, покройте металл специальной грунтовкой и покрасьте.
Установленная конструкция обязательно утепляется. Остальное обустройство остается на усмотрение владельца. Эти моменты будут отдельно рассмотрены далее.
Также вы можете купить вагончик на колесах. Вариант мобильный и очень удобный в эксплуатации. После выполнения всех мероприятий по обустройству такого вагончика, он устанавливается на раму от прицепа.
Регистрация
Вести деятельность можно в форме ИП или ООО — то есть как физическое или юридическое лицо. Но лучше выбирать ООО, поскольку строительные компании и другие крупные потребители бытовок активнее сотрудничают с юридическими лицами.
Потенциальный покупатель должен быть уверен в качестве товара, поэтому его нужно производить в соответствии с установленными нормами.
Бизнесмену нужно учитывать СНиП:
- 3.01.01-85 «Организация строительного производства»;
- 2.09.04-87 «Административные и бытовые здания».
Нормы и требования, которые регулируют изготовление вагончиков бытовок указаны в ГОСТ 22853-86 «Здания мобильные (инвентарные). Общие технические условия».
Виды бытовок и каркасов
Есть три вида каркаса для бытовки:
- металлические;
- деревянные;
- переносные.
Лучшим по качеству вариантом для бытовки дачной считается каркас из металла. Получается, что деревянная каркасная конструкция встроена в сварной каркас из стальных швеллеров и угловых стоек. Это довольно дорого, зато прочно и долговечно. Сталь защищает дерево от деформаций, позволяет перевозить конструкцию в собранном виде. Для частного строительства с малым бюджетом деревянно-металлический каркас бытовки — не самый подходящий вариант.
Классическая деревянная бытовка хороша всем, кроме транспортировочного потенциала в собранном виде. Каркас из бруса 100х100 мм для перевозки обязательно придется разбирать, поэтому лучше оставить ее на участке в виде подсобного помещения.
Для этого дачную бытовку изначально ставят на более прочный фундамент, оснащают внутренней и внешней декоративной обшивкой, продумывают дополнительные удобства. Экологичность, нормальная теплоизоляция и низкая стоимость — несомненные плюсы каркасной бытовки из дерева. И еще они органично вписываются в загородный ландшафт.
Полезное: ЗИПС: звукоизоляция для каркасной облицовки
Переносная бытовка — оптимальный выбор для строительного бизнеса, когда временное жилье рабочих надо перевозить с точки на точку. Передвижные бытовки также бывают из металла и дерева. Первые – небольшие строительные вагончики с каркасом из профилированной трубы 40х60 с лагами из трубы 40х40.
Если же каркас переносной бытовки выполнен из дерева, он обязательно утолщенный (брус основных балок берется не менее 100х150 мм). Особая отделка изнутри и снаружи не требуется. Минусы переносных моделей существенны: большой вес, дорогие материалы для стен (гидро-, теплоизоляция, профнастил снаружи, ДСП внутри), много сварочных работ.
Как самому сделать каркас бытовки
Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.
Подготовительные работы для фундамента
Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.
Установка фундамента
Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.
Распилка древесины по размерам согласно чертежу
Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.
Выкладка и закрепление к столбам основы каркаса (венца)
Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.
Монтаж нижней обвязки каркаса
Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.
Установка лаг на пол
Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.
Устроение подпола
Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.
Установка вертикальных угловых стоек из бруса 100х100 мм
Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.
Монтаж верхней обвязки из бруса 100х100 мм
Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.
Закрепление конструкции
Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.
- Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
- Замена временных реечных раскосов на постоянные из доски 100х40 мм.
- Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
- Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
- Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
- Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
- Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
- Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
- Монтаж настила поперек лаг из обрезной доски 150х40 мм.
- Внешняя обшивка каркаса паронепроницаемым материалом.
- Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
- Установка окон и дверей.
- Монтаж инженерных систем.
- Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
- Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
- Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.
Проект бытовки
От дальнейшего использования бытовки зависят ее размеры, устройство и материалы отделки.
В качестве небольшого сарая внутренние перегородки не нужны. Также нет необходимости в утеплении стен, пола, крыши.
Если планируется использование бытовки в качестве сезонного проживания (например, летний садовый домик), то можно предусмотреть наличие внутренней планировки. Утепление лучше провести на этапе строительства — при использовании обогревателей вагончик будет лучше сохранять тепло весной и осенью, а летом не будет сильно нагреваться на солнце.
Для строительного вагончика внутренняя облицовка может ограничиться недорогими и простыми материалами. Переоборудование в садовый или дачный домик потребует лишь доработку в части декоративной отделки.
Лучше всего если внутреннее пространство будет разделено хотя бы на два помещения. Например, домик на первой фотографии можно представить в таком виде.
Небольшой тамбур-прихожая и большая комната с одним небольшим окном — типичный строительный вагончик своими руками.
А это уже улучшенный вариант с тремя окнами, который условно можно назвать — домик с гостиной и спальней.
На этой схеме бытовка состоит из трех помещений — тамбур и две равноценные комнаты.
И конечно, перед началом строительства нужен простейший чертеж с указанием основных размеров.
Чертёж бытовки
Без него невозможно даже рассчитать количество материалов.
Советы при строительстве бытовок
В бытовке устанавливают собственный щиток, провода прячут в пластиковые короба
Изготовление строительных бытовок по чертежам не требует спецификации материалов, но подразумевает выполнение правил пожарной безопасности и некоторых строительных рекомендаций.
- Деревянная времянка – пожароопасный объект. Ее нельзя ставить рядом с другими деревянными строениями или складом с горючими материалами.
- Если в бытовку проводят электричество, необходимо установить собственный щиток и правильно рассчитать нагрузку.
- Провода во времянке прячут в металлические или пластиковые короба.
- Места креплений рекомендует усиливать дополнительными поперечинами.
- Бытовку не стоит комбинировать с туалетом или душем. Однако разрешается установить на крышу бак для летнего душа.
Времянка своими руками на даче нередко превращается в стационарную конструкцию. Здесь хранят инвентарь, складируют материалы, ночуют, отдыхают после работы. Кроме того, временное жилье можно позднее переоборудовать под сауну, автомастерскую и даже гостевой домик.
Внутреннее обустройство
Окна и двери лучше сразу купить готовые. Неплохо, если окна имеют распашную конструкцию. Тогда вам не понадобится обустраивать вентиляцию принудительного типа.
Черновой пол будущей бытовки собираем из обработанных антисептиком толстых досок, плотно стыкуя их между собой. К каркасу доски крепятся с помощью саморезов.
Когда черновой пол будет прочно закреплён, его поверхность устилается плёнкой, после чего к основе приколачиваются лаги для поддержания чистового пола.
Пространство между рейками заполняется теплоизолирующим материалом – к примеру, недорогой и доступной минеральной ватой. Верхний слой минеральной ваты изолируется с помощью пароизоляционной плёнки. Здесь поможет строительный степлер.
Наконец, выкладываются вплотную друг к другу и фиксируются к лагам доски чистового пола. Завершающая операция – покраска или лакировка готового пола.
