Как сделать самодельный земляной бур (ямобур, землебур)

Изготовление лопастей

Дисковый бур

Лопасть, или нож для бурения — это основной рабочий элемент бура. Приспособление выполняется несколькими способами в зависимости от характеристик почвы, глубины скважины, умений и навыков мастера.

Наиболее востребованные виды ножей:

• спиральный;
• ложковый.

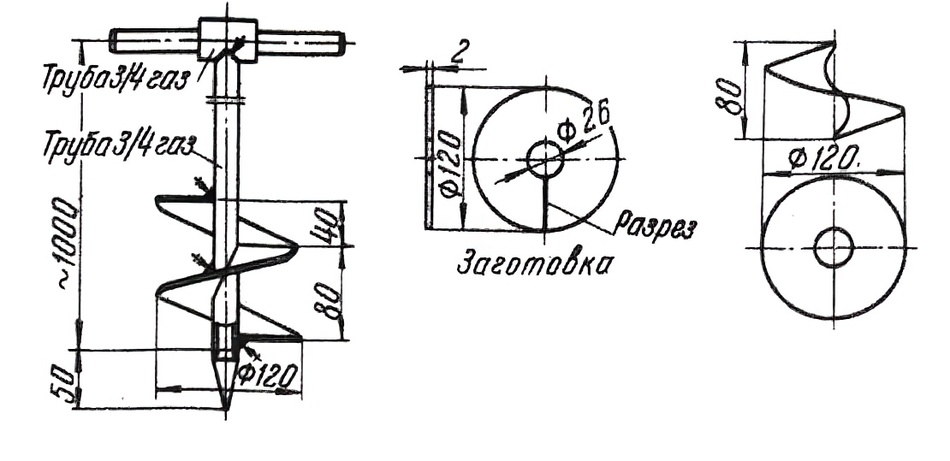

Самой простой конструкцией является листовой спиральный короткий бур. Диаметр устройства может быть различным, но при выборе следует учитывать тот факт, что ручка вращается легче при малом диаметре приспособления. Толщина металла для изготовления ножа — от 1,5 до 3 мм. После изготовления, режущую поверхность необходимо заточить, а кромки расположить к буровой трубе под углом 40 градусов.

Рис.5: Листовой спиральный короткий бур

Лопасти можно изготовить из использованных металлических дисков для циркулярки. Детали разрезаются пополам и располагаются так же, как и в первом случае. Преимуществом дисков является то, что они не гнутся и не деформируются при нагрузках.

Ложковое ручное устройство

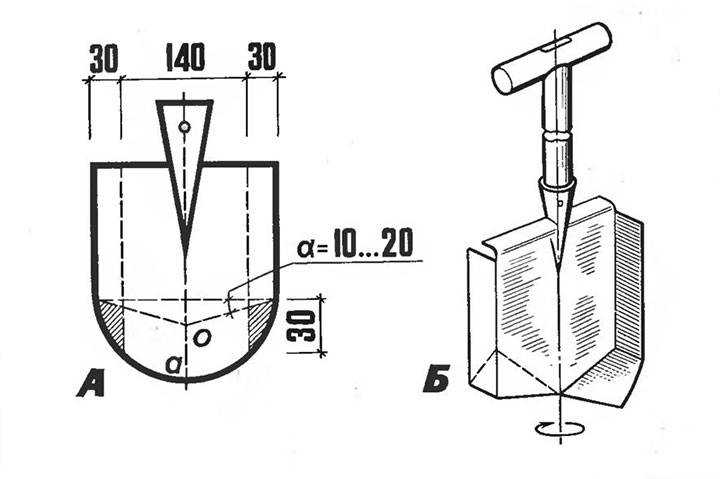

Ложковый бур является более сложной конструкцией. Используют приспособление для выполнения небольших скважин под воду до 20 м глубиной. Диаметр трубы выбирается в зависимости от размеров скважины, в которой будет размещено оборудование. Длина бура может доходить до 1 м 20 см. Конец устройства оснащается сверлом, имеющим большой диаметр. Это необходимо для поддержания правильного направления во время бурения.

Рис.6: Ложковые буры

Нюансы, которые следует учитывать при выполнении бура

Желающие самостоятельно сделать качественный, прочный и надежный бур, должны обратить внимание на следующие нюансы

1. Универсальный ручной бур, пригодный для выполнения различных, по назначению и объему, работ должен иметь не приваренные, а съемные лопасти. Если к устройству будет приложен комплект круглых ножей, имеющих разную форму и диаметр, то многофункциональное приспособление пригодится для выполнения огромного ассортимента работ.
2. Специалисты утверждают, что для бурения неглубоких лунок под посадку кустарников и других растений, ямок под опорные конструкции, скважин, определяющих уровень грунтовых вод, и монтажа подземных коммуникаций лучше всего подойдут ножи диаметром от 9 до 12 см.

Для высадки растений имеющих стержневой корень, заливки опор, выполнения компостных ям и колодцев нужны лопасти диаметром от 17 до 25 см.

Чтобы при сварке ручка рычага не сместилась от заданного угла в сторону, ее нужно закрепить сварочной струбциной

Важно помнить, что ручка приваривается к стойке только под углом 90 градусов.. Сделать самостоятельно функциональное и качественное устройство для бурения несложно, если придерживаться определенных правил и рекомендаций, данных специалистами

Сделать самостоятельно функциональное и качественное устройство для бурения несложно, если придерживаться определенных правил и рекомендаций, данных специалистами.

Придерживаясь определенных правил изготовления, соблюдая последовательность этапов и прислушиваясь к рекомендациям специалистов, любой желающий может сделать качественный инструмент, который долго будет приносить пользу своему владельцу.

Советуем почитать: Буровое оборудование

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

• подвешиваемого снаряда – желонки, в которую набирается грунт;
• каната;
• треноги, на которую подвешивается желонка;
• лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

• в земле делается заглубление шнековым буром;
• над отверстием устанавливается конструкция МГБУ;
• к канату прикрепляется желонка;
• снаряд вводится в отверстие и отпускается в свободное падение;
• достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
• желонка поднимается на несколько метров и снова отпускается вниз;
• эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

• болгарка, сварка;
• дрель;
• металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
• материал для каркаса треноги;
• лебедка.

 Как самому сделать бур для бурения скважин:

• Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
• в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
• по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
• в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
• вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

• металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
• конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

• воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
• она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

• металлическая профильная труба с сечением 40*40 мм;
• блочек;
• ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

• вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
• основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
• когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
• теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
• чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
• для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
• когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Конструкция земляного бура

Принципиально каждый бур состоит из трех основных элементов:

1. Пика, которая погружается в грунт первой и центрирует весь инструмент на первых этапах бурения. Некоторые варианты шнековых буров и конструкций с землеприемником не оснащаются пикой.
2. Режущая часть, выполненная в виде шнека, половин дисков или имеющая иную конфигурацию.
3. Цельный или сегментированный стержень, к нижней части которого крепятся рабочие элементы, а к верхней – рукоятка или штифт для подключения к моторизированному блоку.

Различные типы и комбинации этих элементов составляют разницу между видами буров. Садовый бур снабжается пикой и двумя лопастями, закрепленными на основном стержне под определённым углом (как правило, 35-40 градусов к перпендикуляру оси). Это не самый производительный инструмент, используемый для устройства лунок под посадку или отверстий для небольших опор.

Шнековый бур – специфический вариант для быстрого устройства скважин под опоры ограждения. Он снабжается спиралевидной лопастью с несколькими витками для отвода грунта, которые режет лезвие в нижней части шнека.

Бур с землеприемником представляет собой отрезок трубы большого диаметра, в нижней внутренней части которой закреплены лезвия чаще всего снабжаемые зубьями. При вращении бура они заполняют объем трубы над ними, после чего инструмент извлекается из земли.

Бур для свай ТИСЭ представляет собой инструмент предыдущего типа, снабженный откидывающимся лезвием для устройства расширений канала для заливки свайных оснований. Иногда вместо режущей части землеприемник снабжается глухим дном для сбора грунта, выбираемого откидным лезвием.

Особенности приспособлений

Перед принятием решения о покупке или самостоятельном изготовлении разобрать основные особенности, понять, для чего его использовать. Это универсальный инструмент, его применение поможет облегчить многие виды работ на дачном либо приусадебном участке:

1. Быстро и качественно делать лунки под посадку кустарников и деревьев. Если ям много, то копать лопатой придется долго, но если взять специальный инструмент, можно подготовить углубления быстро. При этом они будут идеальной формы, одинакового размера и глубины.
2. Выкопать ямы для столбчатого фундамента под дом или другое строение. Чаще всего покупают варианты со сменными лезвиями, которые можно быстро снять, чтобы поставить подходящие для работы.
3. Сделать лунки для столбов забора. При установке ограждения больше всего времени тратят именно на земляные работы. С буром процесс займет намного меньше времени, главное – заранее натянуть шнур, точно пометить места расположения столбов. И определить глубину, чтобы сделать на рукоятке метку, по которой делать одинаковые углубления.
4. Сделать скважину для воды. В этом случае кроме самого инструмента придется подготовить удлинители, с их помощью можно углубиться на 30-40 метров и обустроить источник воды своими силами.
5. Диаметр ямы может быть от 50 до 400 мм. Глубина зависит от длины штанги, в стандартных моделях она равна примерно метру, в наращиваемых – намного больше.

Совет! Для подсобного хозяйства хватит самого простого ручного варианта. Если объемы работы большие, лучше купить моторизованную модель.

Использовать приспособления допускается только на рыхлых почвах без каменных, а также других плотных пластов. Если буровая часть уперлась во что-то твердое, то стоит или перейти в другое место, или пробить препятствие специальным инструментом.

Топор своими руками: виды, пошаговая инструкция изготовленияСтальной топорик – незаменимый помощник дома, в походе и на работе. Спрос на качественный инструмент для дачи или…

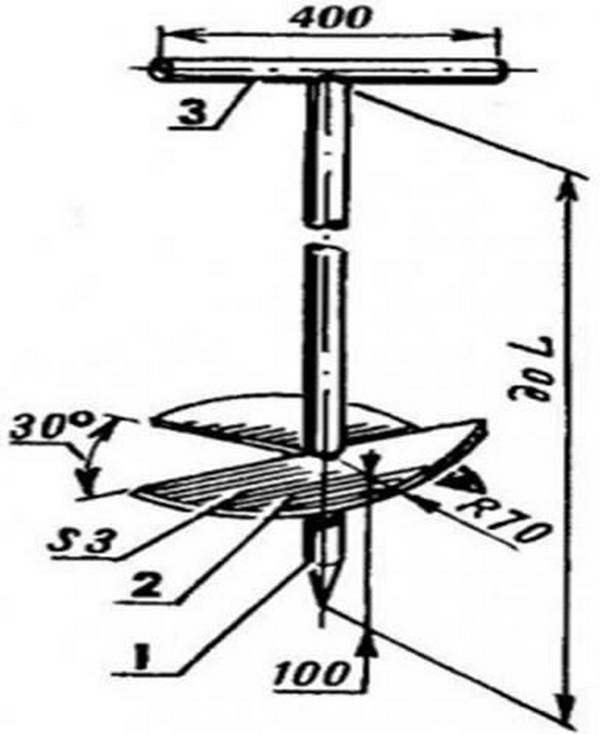

Садовый бур своими руками

При наличии сварочного аппарата, дрели и болгарки каждый домашний мастер может легко изготовить ручной бур своими руками.

Вам потребуется:

• стальная труба длиной 150 см и диаметром 15 мм для штока;
• кусок арматуры длиной 40 – 50 см и диаметром 20 мм для ручки;
• диск от циркулярной пилы диаметром 150 – 200 мм или вырезанный из листового металла толщиной 3 мм круг.

Порядок изготовления бура:

1. К нижнему концу штока приваривают сверло, которое будет служить направляющим наконечником при бурении.
2. К верхнему, строго перпендикулярно – арматуру, которая будет служить ручкой. Получается конструкция в виде буквы Т.
3. Диск распиливают на 2 половины по центру и приваривают к штоку прямо над сверлом с двух сторон. Лопасти располагают под наклоном таким образом, чтобы угол между ними был 30 градусов.
4. После сварочных работ нужно сбить окалину и отшлифовать швы и ручку болгаркой или наждачной бумагой.

Мнение эксперта

Левин Дмитрий Константинович

В качестве основы(штока) бура можно использовать старый лом. В этом случае сверло приваривать не придется: его заменит острый конец основания.

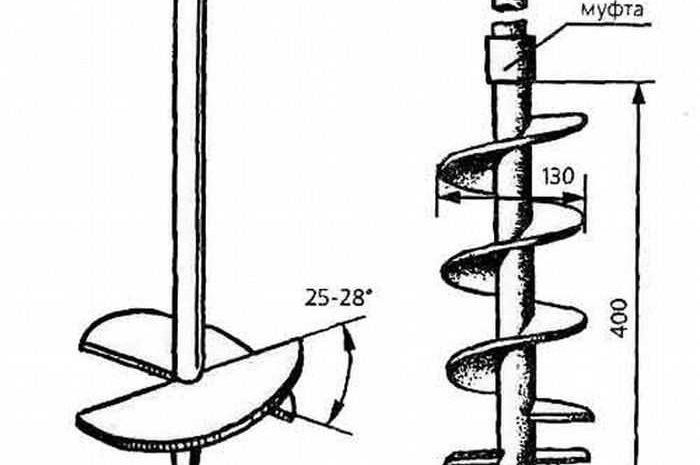

Самодельный шнековый

Данную модель изготовить своими руками немного сложнее.

Для работы понадобится:

• труба для штанги – 1,5 м.
• труба или арматура для ручки – 40 – 50 см.
• диски одинакового диаметра – необходимое количество будет равняться числу витков.

Этапы изготовления:

1. В каждом диске делают по центру отверстие, равное по диаметру основанию инструмента.
2. Каждый диск делят на несколько секторов. Скрепляют их таким образом, чтобы получилась цельная спираль.
3. На концы спирали приваривают кольца.
4. Вставляют в центр трубу-основание и растягивают по ней спираль.
5. Крайние кольца приваривают к трубе. Затем так же крепят всю спираль.
6. Нижний конец трубы стачивают под углом в 25 градусов.
7. К верхнему приваривают ручку.

Используемое оборудование

Автоматизированные приспособления позволят не только сэкономит время, но и избежать тяжёлого физического труда. Чем выше ограждение и масса материалов, используемых при постройке ограды, тем глубже придётся бурить лунки для заборных стоек. Приблизительные данные для надёжной установки в случае двухметровой опоры составляют 0,6−0,7 метра, трубы для небольшой калитки — 20−30 сантиметров. В зависимости от объёма вынимаемого грунта можно воспользоваться несколькими способами:

• употребить лопату или специально изготовленный ручной инструмент;
• применить моторизованную или электрифицированную установку;
• Заключить договор с фирмой, оказывающей подобные услуги. Такие организации обычно бурят отверстия в земле с помощью автомобильной установки.

Отличительные черты метода

Способ заключается в извлечении отработанной породы водой, под давлением нагнетаемой в полость шахты. Буровой инструмент для удаления разрушенных слоев не применяется.

Технология заключается в сочетании 2 процессов:

• образование вертикальной скважины в земле посредством поочередного разрушения почвенных пластов;
• извлечение из скважинного ствола измельченных фрагментов грунта под действием рабочей жидкости.

Процесс замешивания раствора на бурение.

Созданию необходимого усилия, требующегося для погружения режущего инструмента в породу, способствует собственный вес оборудования, состоящего из колонны штанг для бурения и оснащения для закачки жидкости в скважину.

Для изготовления промывочного раствора в отдельном приямке в воде затворяют небольшое количество глиняной взвеси, строительным миксером размешивают ее до консистенции кефира. После этого буровая жидкость мотопомпой под напором направляется в скважинный ствол.

При гидробурении жидкая среда выполняет следующие функции:

• удаление из тела водяной шахты фрагментов разрушенной породы;
• охлаждение режущего инструмента;
• шлифовка внутренней полости шурфа;
• укрепление шахтных стенок, позволяющее снизить вероятность обрушения выработки и засыпания отвалом скважинного ствола.

Из отрезков трубы длиной 1,5 м, соединяемых резьбовыми креплениями, формируют колонну, удлиняющуюся за счет наращивания фрагментов по мере заглубления скважины.

Технология гидробурения оптимальна для пород с высокой концентрацией песка и глины. Применять эту методику для обустройства автономного источника на скалистых и болотистых грунтах нецелесообразно: массивные и вязкие слои почвы тяжело вымываются водой.

Виды бурильных установок

Механические модели используют в специализированном секторе промышленности, где работа по созданию лунок поставлена на поток и работа вручную занимает много времени и сил. Такие буры оснащены двигателями, которые работают на бензине или электричестве, что значительно увеличивает расходы. Кроме того, для изменения диаметра и длины чаще всего приходится дополнительно покупать, переходники и различные насадки.

Классификация по двигателю

Все аппараты делятся по типу двигателя:

• электрический;
• бензиновый.

Вариант с двигателем, который работает на бензине, самый распространённый и качественный. Использование такого топлива позволяет выходить на большие мощности и проделывать ямы в твёрдых грунтах с большой примесью камней, гальки или просто утрамбованной и сухой земле. Бур на бензиновом двигателе бывает:

• ручной — компактный, но маломощный аппарат;
• колёсный вариант отличается высокой мощностью, но громоздким видом.

в личных целях, несомненно, подойдёт именно ручной вариан

Работа бура с бензиновым двигателем делится на три этапа:

1. Первым делом запускается двигатель и на холостых оборотах прогревается в течение трёх минут.
2. Затем нажимают соответствующую кнопку, запускающую шнек, который с помощью гидравлического или механического давления вталкивается в грунт.
3. После прохождения необходимого интервала нажимается кнопка остановки работы шнека.
4. Гидравлическая или механическая система поднимает грунт на поверхности спирали, без вращения.

При бурении таких маленьких скважин часто люди сталкиваются с проблемами из-за твёрдой почвы или наличия крупных камней, мусора, металлических обломков. Это значительно повышает нагрузку на инструмент, деформируя его, и не гарантирует, что камень или мусор будет в итоге разрушен под действием шнека. В таких случаях срабатывает система безопасности, отключающая аппаратуру при длительных или высоких нагрузках, которые могут сильно деформировать шнек, систему гидравлики или двигатель.

поверхности без видимых проблем для себя

В любом случае буры, которые работают с помощью двигателя, имеют такие преимущества, как:

• возможность работы со льдом, твёрдой и сухой землёй;
• высокая скорость работы;
• не требуется физическая сила;
• возможность смены насадок.

К недостаткам механических двигателей относят:

• большие габариты и вес;
• наличие источника питания или топлива;
• денежные расходы.

Разнообразные насадки и лезвия

Шнек отличается высокой производительностью. Спиралевидные формы быстро вкапываются даже в твёрдую и сухую породу, автоматически доставляя её на поверхность, очищая ствол скважины. Он отлично подходит для подготовки места под столбы, сваи или озеленение участка. К минусам этой насадки относится маленький диаметр, который не позволяет бурить большие ямы под фундамент. Эту модель сложно изготовить своими руками.

Дисковый бур представляет собой стержень, на котором установлены металлические половинки заточенного диска. Толщина дисков около 2 мм и они располагаются параллельно под углом 25 градусов. Угол обязательно должен сохраняться, чтобы диски легко втыкались в землю и выносили её на поверхность. За счёт такого принципа работы дисковый бур может проделывать ямы любого диаметра и глубины.

Промышленные и садовые буры

К более сложным способам бурения относят:

1. Ударно-канатный способ применяется больше для бурения глубоких скважин в сфере строительства. Это своеобразная труба, установленная на треноге, которая сбрасывается в скважину и под своим весом входит в слой почвы. Благодаря высокой скорости и массе, получается достать небольшое количество почвы. Для такой работы требуется опыт и терпение.
2. Зубильное долото несколько напоминает ударно-канатный метод, только здесь инструмент после падения немного проворачивается для закрепления почвы в трубе.
3. Коронковый метод бурения представляет собой трубу с установленной коронкой. В зависимости от прочности, металла и разрушающего материала на зубьях коронки зависит, насколько быстро, получается, проходить прочные породы. На практике с помощью алмазных коронок возможно разрушение даже гранитной толщи.
4. Ложковый метод бурения больше подходит для глинистых или переувлажненных пород. Ложка представляет собой трубу с загнутыми краями на окончании. В середине окончания трубы загнутые края переходят в спираль. Она опускается на забой скважины и проворачивается, загребая почву и закрепляя её в стенках трубы. Таким нехитрым способом бурят мелкие, узкие, но очень ровные и глубокие скважины.

Все эти методики используют при изготовлении ручного бура. Своими руками такой инструмент получится сделать у слесаря, сварщика или даже у человека с небольшим опытом работы.

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

1. Найти точное место с водой.
2. Сразу определить место для отработки.
3. Обговорить стоимость работ.
4. Установить сроки работы и прочее.
5. В любом из вариантов наш материал должен вам помочь в этом нелегком деле.
6. Простое средство малой механизации для сада

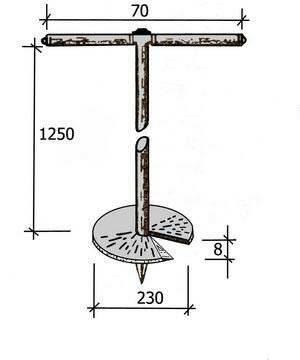

Подобный инструмент делать самостоятельно проще всего. Его конструкция включает:

• режущую часть из стального листа;
• наконечник-сверло;
• штангу из трубы круглого либо квадратного сечения;
• ручку.

• Режущие лопасти бура делают из двух стальных полукругов толщиной от 4 мм с заостренными краями. Их диаметр рассчитывается по размеру нужных скважин. В центре полукругов вырезают углубление по форме стержня для лучшего прилегания. К стержню диаметром от 3/4 дюйма или от 20?20 мм лопасти обычно приваривают, но удобнее делать несколько сменных пар и прикручивать к штанге болтами. Для этого требуется приварить под нужным углом крепежные полочки из крепкой стали, и проделать в них отверстия.
• Ручка длиной 0,5 метра крепится перпендикулярно к стержню, длина которого составляется из глубины шурфа и дополнительных 60 см. С другой стороны закрепляется сверлящий наконечник. Он нужен для устойчивости и первоначального разрыхления земли. Если садовый бур получается чересчур длинным, можно делать сборную, складную или телескопическую штангу.
• Лопастные ножи можно делать из двух круглых половин или из разомкнутого круга со смещенными краями. В любом случае края лопастей должны быть разведены на 30°. Это необходимо для успешной работы на плотных грунтах. Усилят производительность уголки или упоры из толстой стали.

Простой способ

Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.

Изготавливается шнек по следующей технологии:

1. Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
2. В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.
3. Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
4. Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.

Последовательность действий

При помощи УШМ затачивается отрезок арматуры до 2 м, причем заточка должна быть равномерной и максимальной. При использовании отреза более 2 м велик риск изгибания.

Теперь можно непосредственно начать горизонтально направленное бурение. Этот отрезок при помощи кувалды вбивается в землю в нужном направлении, причем удары всегда должны быть равномерные.

После того как отрезок полностью вогнан, нужно наварить на него следующий. Таким образом, продвигается работа на необходимую глубину. При стыке с породой можно немного изогнуть прут, поэтому нужно быть внимательным. Работа заканчивается ровно в тот момент, когда в месте выхода покажется рабочая «голова». Таким образом формируется направляющий стержень.

Теперь берется труба большего диаметра и надевается на арматуру. Поверх трубы надевается еще один небольшой отрезок немного большего диаметра (стакан), который защитит трубу от расплющивания при ударах, а после того как бить уже не надо, стакан следует снять. Трубу нужно в обязательном порядке заострить болгаркой, дабы ход работы был максимальный.

После того как труба вогнана на самый максимум (не более 2 м), нужно установить в нее насос с водой и включить подачу. Для искусственного повышения давления используются насадки на уменьшение диаметра. Из открытой части трубы будет выходить вода, для которой и подготавливалась бочка на 200 л.

Когда работа с отрезком завершается, нужно убрать бочку в сторону и опорожнить ее. Теперь можно наваривать сверху еще один отрез и аналогичным образом продолжать деятельность, пока не будет зафиксирован выход трубы с другой стороны. Стоит учесть, что один стакан используется на всю работу.

С самого начала нужно сказать, что горизонтальное бурение скважин — это бурение не только в строгой плоскости горизонта, но и под уклон. Чисто геометрически, если взять за основу прямой угол, где горизонтальная часть — горизонтально направленное бурение, а вертикальная часть — классическое, то в действительности горизонтально направленное бурение — это пробивка грунта с возможным отклонением от абсолютной горизонтали на 45 градусов в любую сторону.

На практике технология горизонтального бурения реализуется с помощью специализированной установки с подвижным механизмом выбора угла входа в грунт. Движущая сила бура может быть разной — от сетевого электричества с напряжением 220 В и мощностью в 1,5 — 2 кВт до компрессоров на дизельном или газообразном топливе с мощностью на выходе в несколько десятков кВт (для шахт, нефте- и газопроводов существуют установки с мощностью в несколько сотен киловатт.

Очень важной особенностью бурения является регулярное наращивание длины бура, а значит и механизм вращения должен проделывать поступательные движения, оказывая давление на рабочую поверхность бура. В идеале, длина бура в своем максимуме не ограничена, вернее — ограничена, но она намного больше, чем длина необходимого прохода. Важно:Есть в горизонтальном бурении один очень неприятный нюанс, причем, чем длиннее пробуренный канал — тем заметнее эта самая особенность

Речь о законах физики и динамики: — чем длиннее бур, тем его сильнее притягивает земля по закону всемирного тяготения (I закон Ньютона); — как следствие — положение бура в грунте не идеально прямое, а согнутое (гиперболическое), что при вращении инструмента дает большое радиальное биение

Важно:Есть в горизонтальном бурении один очень неприятный нюанс, причем, чем длиннее пробуренный канал — тем заметнее эта самая особенность. Речь о законах физики и динамики: — чем длиннее бур, тем его сильнее притягивает земля по закону всемирного тяготения (I закон Ньютона); — как следствие — положение бура в грунте не идеально прямое, а согнутое (гиперболическое), что при вращении инструмента дает большое радиальное биение. На практике это выглядит так: чем длиннее бур — тем большее в диаметре отверстие Вы получите на выходе, тем более значительным будет обвал выходной кромки

В принципе, ничего особо страшного не случится, но если после бурения необходимо вставить стальные трубы, то могут возникнуть проблемы с калибровкой отверстия под диаметр

На практике это выглядит так: чем длиннее бур — тем большее в диаметре отверстие Вы получите на выходе, тем более значительным будет обвал выходной кромки. В принципе, ничего особо страшного не случится, но если после бурения необходимо вставить стальные трубы, то могут возникнуть проблемы с калибровкой отверстия под диаметр.

Виды

Самыми часто применяемыми считаются ручные скважинные буры. Можно выделить несколько их видов.

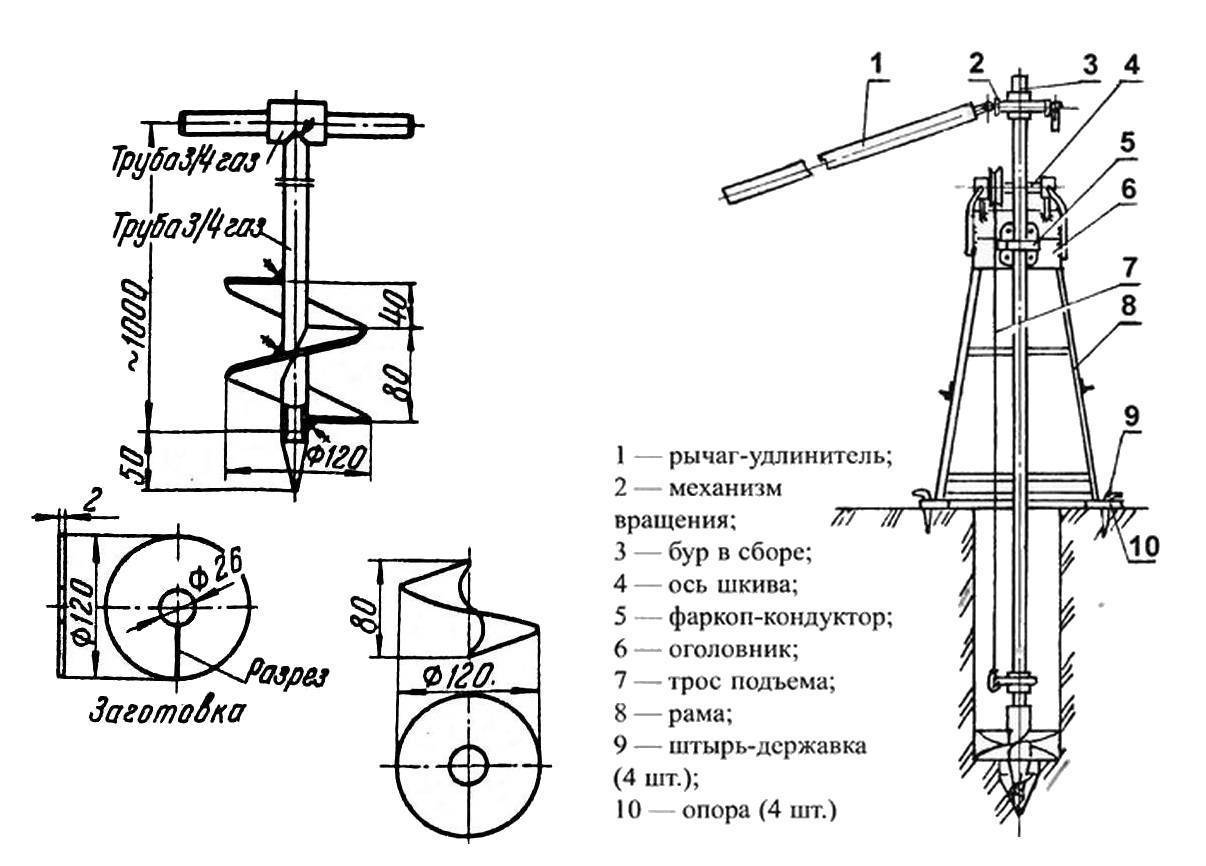

Шнековый

Он выполняет бурение способом разрезания почвенного слоя специализированными пластинами, которые находятся в основе конструкции. Пластины приварены под углом 90 градусов. Так почва частично извлекается из ствола скважины, поэтому вычищение ее проводят лопатой вручную. У буров с ножами-пластинами, приваренными под углом от 30 до 70 градусов, вся почва с легкостью выходит наружу. Такие инструменты подходят для дренажной системы.

Коронковый

Конструкция такого изделия включает в себя трубу и коронку, которая находится в нижней части. Коронку выполняют из особо прочного материала в виде заостренных резцов. Это дает возможность для маневрирования.

Бурение коронковым буром возможно только при наличии других дополнительных инструментов: долота, штанги, крепежных частей. При бурении в этом случае сначала применяют долото, а уже потом бур.

Ударно-канатный

Это необычный инструмент большого размера, состоящий из трубы с желонкой. Для применения такого вида бура нужна тренога. Она устанавливается на высоте около 2 метров.

При таком виде бурения стоит задача изготовить скважину. С высоты в нее скидывается труба большого веса с острым концом, привязанная толстой веревкой или канатом к треноге. Почвенный слой взрыхляется и попадает в трубу. Затем ее извлекают на поверхность при помощи лебедки и вычищают от земли. В такой работе может быть занят только один человек.

Ложковый

Он включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка. Во время бурения скважины цилиндр заполняется почвой, затем его вынимают, чтобы очистить. Такой вид бура приспособлен для территорий с плотным влажным грунтом, не склонным к осыпанию. Данный инструмент часто применяют для изготовления скважин под воду.

Бур спирального вида или змеевик

Он используется для бурения на плотных глинистых и суглинистых почвах, в которых содержится галька или мелкий гравий. Составляющие элементы такого бура: головка с нарезкой, спиральные витки с лезвиями и стержень. Работают таким буром медленно, спокойно проворачивая его вглубь. Грунт прилипает на витках, при полном их заполнении бур достают и прочищают.

Зубильное долото

Этот вариант отлично подходит для сухих глинистых или рыхлых песчаных и супесчаных почв. Для его создания используется кусок стали. Бурение проводят методом удара с последующим поворотом инструмента на 15-20 градусов. Также долота используют для дробления мелкого камня.

Штанговый

Вращательное или ударное бурение можно выполнить и штанговым буром. Для его изготовления требуются трубы длиной от 1 до 3 метров.

Алмазный

В особо прочных основаниях (бетон, камень) бурение проводят при помощи алмазных буров. Они бывают двух видов: электрические и гидравлические. Электрическим инструментом выполняется бурение небольших по размеру скважин. Они требуют наличия электрического тока. Определенные образцы электрических алмазных буров работают на бензиновом или дизельном топливе. Применение гидравлических требует использования специального насоса для проделывания больших отверстий.

В описании технических возможностей каждого вида буров можно найти следующие данные: максимальную глубину бурения, диаметр скважины, вес инструмента. Легкость выполняемых буром работ напрямую зависит от его массы. Чем он больше и тяжелее, тем труднее с ним работать.
