Технология укладки фундаментных блоков своими руками

Несущие качества и устойчивость фундамента

Отсутствие монолитности сборных фундаментов существенно снижает их конструкционную прочность. Основное разрушающее воздействие происходит от боковых деформаций грунта и сил морозного пучения. При том, что блочные фундаменты прекрасно воспринимают сдавливающие нагрузки, их устойчивость к смещению весьма низка, если основание не испытывает достаточно высокой степени прижатия от расположенных выше строительных конструкций. В свою очередь отсутствие общего арматурного каркаса делает сборный фундамент весьма восприимчивым к изгибающим и скручивающим воздействиям.

Два главных правила в строительстве сборных фундаментов:

1. Их расположение целиком в промерзающем слое грунта или ниже глубины промерзания, чем исключается поднятие конструкции силами морозного пучения.
2. Исключение бокового воздействия от грунта до того момента, когда сдавливающее воздействие будет достаточно высоким, чтобы силы трения между блоками не допускали их смещения.

При этом также требуется нивелировать разницу в плотности слоя почвы, на который фундамент опирается. Делается это посредством установки блоков на монолитную железобетонную ленту-ростверк или плиту, выполняющую роль распределения нагрузки от противодействия грунта.

Несущие качества и устойчивость фундамента

Отсутствие монолитности сборных фундаментов существенно снижает их конструкционную прочность. Основное разрушающее воздействие происходит от боковых деформаций грунта и сил морозного пучения. При том, что блочные фундаменты прекрасно воспринимают сдавливающие нагрузки, их устойчивость к смещению весьма низка, если основание не испытывает достаточно высокой степени прижатия от расположенных выше строительных конструкций. В свою очередь отсутствие общего арматурного каркаса делает сборный фундамент весьма восприимчивым к изгибающим и скручивающим воздействиям.

Два главных правила в строительстве сборных фундаментов:

1. Их расположение целиком в промерзающем слое грунта или ниже глубины промерзания, чем исключается поднятие конструкции силами морозного пучения.
2. Исключение бокового воздействия от грунта до того момента, когда сдавливающее воздействие будет достаточно высоким, чтобы силы трения между блоками не допускали их смещения.

При этом также требуется нивелировать разницу в плотности слоя почвы, на который фундамент опирается. Делается это посредством установки блоков на монолитную железобетонную ленту-ростверк или плиту, выполняющую роль распределения нагрузки от противодействия грунта.

Технология возведения основания блочного типа

Независимо от типа сооружаемого фундамента, технологический процесс строительства фундаментного основания из блоков предусматривает следующие стадии работ:

• выполнение подготовительных операций;
• осуществление монтажных работ.

Каждый этап работ имеет свои особенности и требует соблюдения норм и гостов.

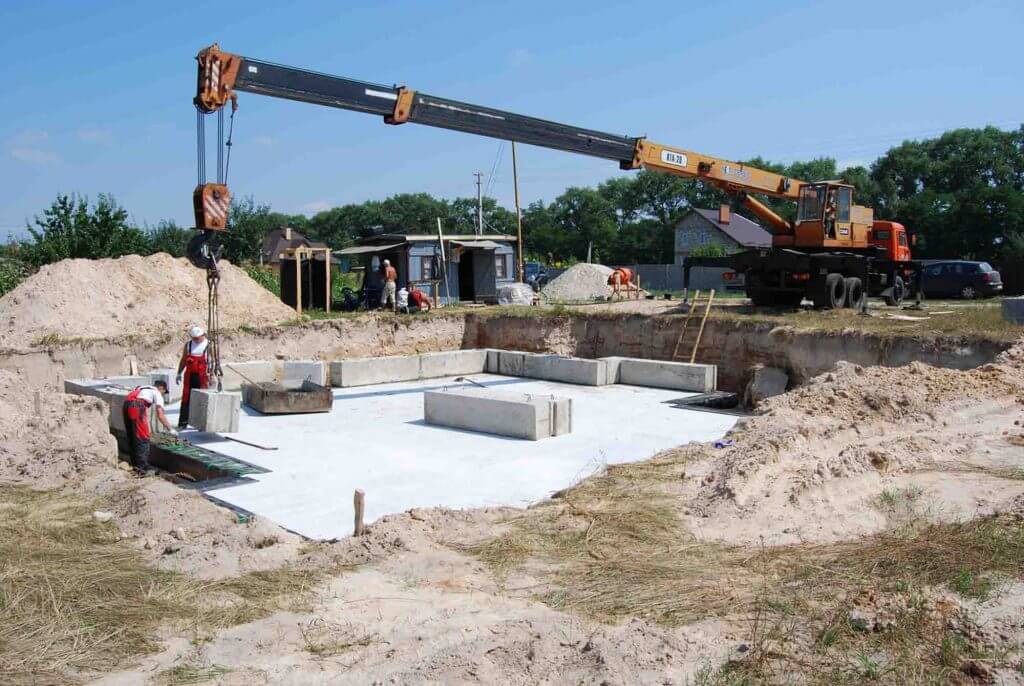

Укладка блоков производится с помощью тяжелой техники

Подготовительные мероприятия для сооружения фундаментной конструкции

Готовясь к сооружению блочного фундамента, выполните подготовительные работы:

1. Определите характер почвы и уровень расположения грунтовых вод.
2. Выберите тип используемых блоков согласно прочностным расчетам.
3. Разработайте проектную документацию на фундамент.
4. Определите потребность в строительных материалах.

Подготовка основы под бетон блок на фундамент здания

Для установки блоков следует тщательно подготовить основание. Технология предусматривает следующие операции:

1. Разметку стройплощадки.
2. Очистку от растительности и строительного мусора.
3. Удаление плодородного слоя почвы.
4. Выполнение приямков в соответствии с проектом.
5. Выравнивание грунта на дне траншеи.
6. Формирование песчаной подушки толщиной 5-10 см.
7. Уплотнение и увлажнение песчаной подсыпки.

После завершения подготовительных операций приступайте к монтажу блоков.

Правильная установка блоков для обеспечения прочности фундамента

Монтаж осуществляется за строповочные проушины с помощью грузоподъемной техники.

Последовательность действий:

1. Уложите на подсыпку элементы нижнего ряда.
2. Заделайте вертикальные швы цементным раствором.
3. Нанесите раствор на верхнюю плоскость блоков.
4. Устанавливайте блоки второго ряда со смещением 0,4-0,5 м.

Что это такое?

Фундаментные блоки строительные (ФБС) представляют собой железобетонные, монолитные элементы, которые изготавливаются в заводских условиях с жестким контролем параметров. Это позволяет обеспечить их высокую прочность, долговечность и стабильность геометрических размеров.

Из этих блоков может строиться фундамент любого типа. Классический вариант — ленточный мелкозаглубленный фундамент.

Блочные конструкции наиболее подходит для грунтов с большим содержанием песка. В то же время за счет определенной подвижности фундамент легко переносит вспучивание. Не следует применять блоки на мягком грунте, в котором они могут проседать.

Устройство блочного фундамента

Следует учесть, что сборные фундаменты обязательно должны быть тщательно гидроизолированы и утеплены. Также необходимо сделать утепленную отмостку. Это необходимые условия нормальной их эксплуатации.

Если сравнивать ленточный монолитный и блочный фундамент, то вырисовывается такая картина:

• Монолитный строится долго, блочный — быстро.
• Монолитную ленту можно сделать без аренды спецтехники (хоть и сложно обойтись без заказа бетона). Чтобы собрать фундамент из ФБС своими руками, нужно будет арендовать кран, или как минимум, лебедку.
• Если делать монолитный фундамент самостоятельно, стоит он дешевле, чем блочный. Если же работают наемные рабочие или фирма, то обойдется он, скорее, дороже: объем работ больше, а это немалые дополнительные расходы.
• Монолит более прочный, чем сборный. Прочность примерно на 20-30% выше. Это позволяет его использовать монолитную ленту на суглинках и глине.

По многим параметрам монолитная лента выигрывает. Но если ее прочность и надежность востребована не будет, то ее изготовление — только напрасная потеря времени. При проведении работ подрядчиками это еще и напрасная трата денег. Потому, если грунты имеют нормальную несущую способность, а подземные воды находятся не ближе чем на 2 метра от требуемой глубины заложения фундамента, имеет смысл ставить дом на сборном фундаменте.

Материалы

Опорные столбы могут выполняться из нескольких видов материалов.

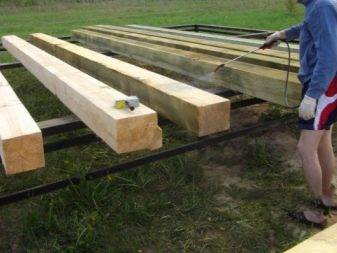

Древесина

Это доступный и простой в монтаже материал, который, однако, имеет наименьшую несущую способность и непродолжительный срок службы. Такой вариант может применяться в качестве основы фундамента под небольшие террасы, временные постройки, дачные домики.

Оптимальным для деревянных столбов является диаметр 120-200 мм. Перед использованием опоры следует просушить, покрыть влагоотталкивающими и антисептическими пропитками. Это позволит увеличить срок службы столбов. В качестве гидроизоляционного материала применяют битумные мастики.

Кирпич

Большое распространение получили кирпичные столбы. Из них выкладываются мелкозаглубленные столбчатые основания квадратного сечения с шириной сторон 40-50 см.

Бетон

Бетонные элементы представляют собой монолитные или разборные основания на основе бетона, армированные стальными прутами. Стандартное сечение в этом случае равно 400 мм. Данный вариант подходит в качестве основы под капитальное строительство.

Трубы

Трубчатые элементы представляют собой металлические трубы, установленные в землю и залитые изнутри бетонным раствором. В качестве армирования используется арматура.

Что такое блоки ФБС и их назначение

Ввиду широкого распространения ж/б изделий для лент сборных фундаментов одной модификации все блоки именуются застройщиками ФБС, что не совсем соответствует действительности. Отечественный стандарт ГОСТ регламентирует выпуск трех типов фундаментных блоков:

с вырезом – маркируются ФБВ, имеют уступ в верхней части для перемычек либо прокладки инженерных систем;

сплошные – обозначаются ФБС;

пустотные – аббревиатура ФБП, имеют пустоты со стороны подошвы для облегчения конструкции.

Основными свойствами блоков являются:

• морозостойкость – F200;
• прочность сжатия – В12 – В7,5 при плотности 2,4 т/м³;
• водонепроницаемость W2;
• габариты – 2,4 м, 1,2 м, 0,9 м (длина); 0,6 м, 0,5 м, 0,4м, 0,3 м (ширина); 0,6 м, 0,3 м (высота);
• лицевой слой – А3 – А7 категории (под покраску, гладкий, соответственно).

Плюсы использования вытекают из жесткого контроля при изготовлении, минусы состоят в отсутствии армирования. Кроме монтажных петель, закладных в блоках нет. Поэтому специалисты рекомендуют собирать фундамент на специальных ФЛ плитах, внутри которых арматура присутствует и усиливать верхний ряд армопоясом – залитый в опалубку бетон с двумя арматурными сетками.

ФЛ плиты для основания блочного фундамента.

Разновидности фундаментных блоков и их достоинства

При установке фундаментных блоков конечный результат во многом зависит от качественных характеристик выбранного вида блоков. Общим преимуществом всех наименований блоков является не только их доступная стоимость, но и разнообразие типов готовых изделий и их размеров, что существенно расширяет диапазон возможностей при возведении любых конструкций. Нужные габариты блоков ФБС можно подобрать и для кирпичного особняка, и для легкой хозяйственной постройки.

На сегодняшний день для возведения фундамента из блоков своими руками используются следующие разновидности ФБС:

• блоки-подушки ФЛ;
• П-образные пустотелые ФБП;
• цельные ФБС стенового типа без отверстий;
• цельные блоки ФБВ с вырезами для монтажа коммуникаций.

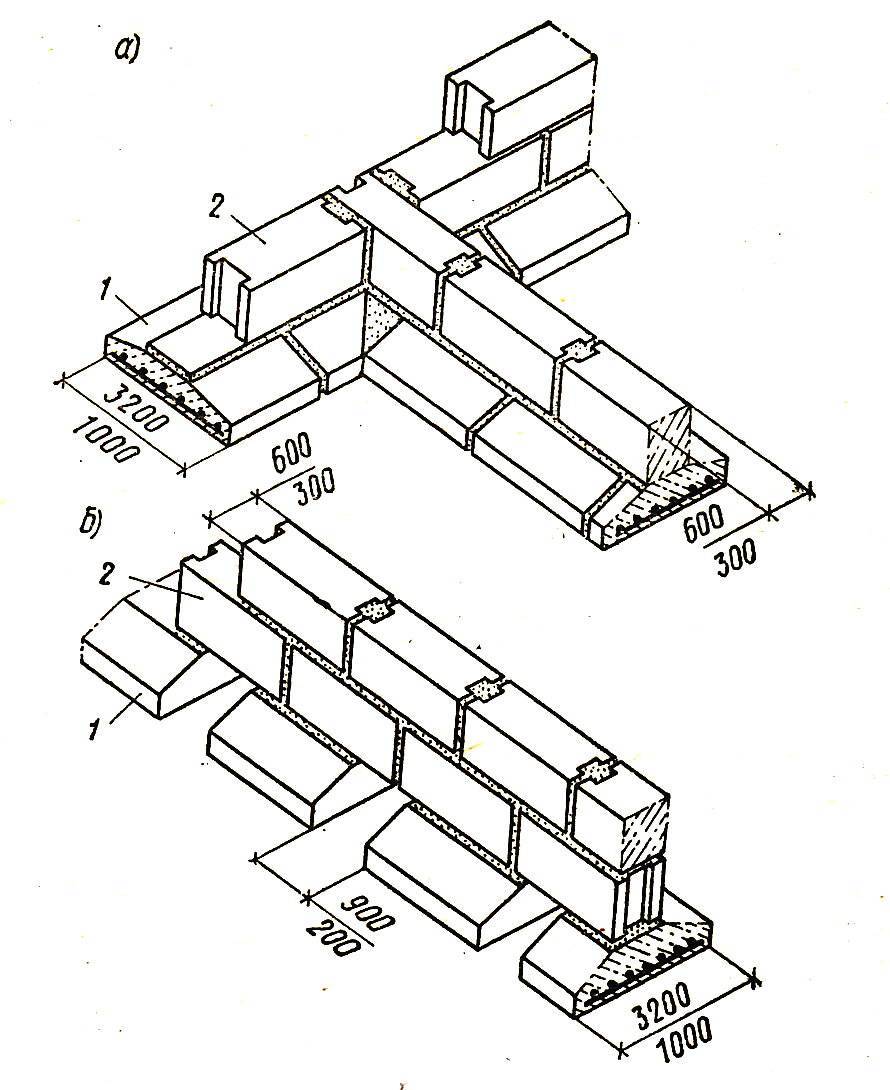

Чертеж фундаментного блока.

Главным достоинством железобетонных изделий (ЖБИ) является высокая устойчивость к кислой среде, что связано с наличием в составе ЖБИ щебня. Данное преимущество позволяет использовать фундаментные блоки в разных климатических регионах, а ассортимент блоков, предусматривающий варианты для ручной и механизированной работы, открывает широкие возможности выполнения работ любой сложности и конфигурации. Еще одним немаловажным качеством блоков является их морозостойкость, которая обеспечивается специальными морозостойкими присадками. Морозостойкость блоков с содержанием добавок позволяет использовать их даже в условиях вечной мерзлоты. Помимо этого качества, ЖБИ отличаются высокой прочностью и долговечностью, единственным условием их более функционального использования является уклака гидроизоляционного слоя и проведение работ по утеплению фундамента.

Если при установке блоков своими руками главным ориентиром застройщика является экономичность, то следует обратить внимание на реализации некоторых нюансов:

• минимизировать расход бетона можно путем замены его на специальный клей или цементно-песчаный раствор, а самым экономным вариантом у специалистов считается приготовление раствора из сухой смеси прямо на стройплощадке;
• ЖБИ не требуют сооружения опалубки, что существенно сокращает сроки строительства и, конечно, расходы;
• экономным вариантом ЖБИ станут изделия для ручного монтажа, данное решение позволит отказаться от аренды спецтехники и снизить расходы на 30%;
• упростить строительную технологию, а значит, и минимизировать затраты можно при возведении дома в местности с низким уровнем водоносного слоя и песчаным грунтом, здесь можно устанавливать незаглубленный фундамент, не требующий глубокого “контакта”;
• для обустройства фундамента из ЖБИ-блоков стоит освоить технологию укладки блоков, идентичную кирпичной кладке, предполагающей перевязку соседних швов и правильную ориентацию элементов относительно друг друга.

Недостатки фундамента из ФБС

Сборный фундамент из крупноформатных изделий не может армироваться традиционными способами. Сетки, арматурные прутья прогибаются даже под весом самих ФБС. Поэтому используется нижний пояс из армированных плит (ФЛ или неглубокий ленточный фундамент), верхний армопояс из железобетона, служащие для стабилизации геометрии пространственной конструкции из блоков.

Основные недостатки технологии сборного фундамента приведены ниже.

Бюджет строительства

Фундамент обходится дорого в связи с затратами владельца участка, выбравшего эту технологию, следующего вида:

• аренда спецтехники – изделия необходимо доставить в пятно застройки на грузовике; если разгрузить их можно манипулятором с собственного борта, то для монтажа потребуется полноценный автокран с нормальной грузоподъемностью при максимальном вылете стрелы;
• услуги специалистов – перед установкой необходимо выровнять котлован, уплотнить виброплитой несколько слоев песка, щебня подушки, залить подбетонку, затем разложить фундаментные плиты, залить пустоты бетоном, установить блоки, на последнем этапе потребуется оклеивание стен ленты гидроизоляцией.

Кроме того, может потребоваться изготовление армопояса по верху ФБС блоков. Работы займут еще несколько дней.

Если ФБС заложены в проект изначально, конструкторы привязывают размеры стен и планировку здания со стандартными типоразмерами блоков. В этом случае их не придется колоть в пятне застройки народными способами. На практике подобные проекты для индивидуальных застройщиков – редкость, формировать из целого ФБС несколько кусков все же приходится.

Сложная технология

В 90% случаев индивидуальный застройщик выбирает блоки ввиду технологичности строительства. Он не имеет опыта, профильного образования и не подозревает, что при возведении начнутся дополнительные расходы:

• избежать бетонирования не получится, необходимо изготовление подбетонки;
• придется покупать рулонную гидроизоляцию для подошвы фундамента;
• замешивать раствор в солидных объемах (примерно полтора ведра для укладки каждого блока + смесь для заполнения вертикальных швов);
•  закладывать часть пустот между ФБС нужно кирпичом, а без них в здание невозможно ввести коммуникации и обеспечить вентиляционные продухи;
• для максимального ресурса потребуется армопояс (доски для опалубки + бетон + арматура).

Отсутствие армирования внутри ФБС расценивается специалистами двояко. С одной стороны их удобно ломать при заполнении отдельных участков ленты. С другой – откалываются они не всегда по линии, имеют неровные края. Нормальной технологии кроя массивных изделий из тяжелого бетона не существует до сих пор.

Таким образом, для индивидуальных застройщиков блоки ФБС являются не самым лучшим вариантом. Увеличивается смета, сборная лента по умолчанию менее стабильна, чем монолитная конструкция. Поэтому блоки чаще применяют в промышленном и гражданском строительстве. Однако при строительстве бань, коттеджей из срубов, СИП панелей, по каркасной, фахверковой технологии на мелкозаглубленном ленточном фундаменте (МЗЛФ) один слой блоков без подушек гораздо выгоднее монолитной конструкции.

Рекомендуем: Как сделать фундамент из блоков ФБС.

Инструкция по укладке фундаментых блоков

При монтаже фундамента из ФБС следует соблюдать технологию, так как лишь в этом случае гарантированы надежность и долговечность созданного основания. В ней нет ничего сложного. Первое, что нужно сделать, – правильно рассчитать необходимое количество материала и выбрать его тип. Для этого потребуется следующая информация:

• тип грунта;
• глубина залегания подземных вод, а также промерзания почвы;
• размеры основания, которые выбраны в соответствии с габаритами будущего здания;
• план подвала, в котором обозначены особенности ввода инженерно-бытовых сетей.

Обратите внимание: выпускается несколько разновидностей блоков. Наиболее популярными являются изделия, предназначенные для колонного, ленточного, а также столбчатого оснований.

Количество материала вычисляется по следующей схеме: зная толщину, высоту и общий периметр будущей кладки, нужно рассчитать ее объем. Затем эту цифру следует разделить на кубатуру одного изделия, то есть блока. Специалисты рекомендуют использовать в работе блоки небольшого размера, так как они имеют меньший вес, а значит, не возникает сложности с их установкой.

После закупки материала приступаем непосредственно к установочным работам. Они выполняются поэтапно:

• Подготовка участка, то есть разметка, земляные работы, освобождение траншей.

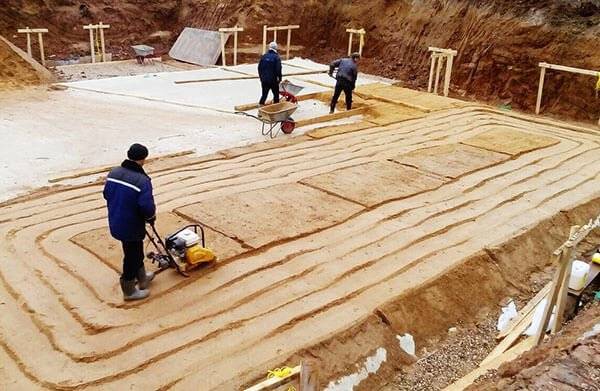

• Устройство специальной песчаной подушки. На дно котлована засыпается слой толщиной 15 см из щебня и песка в соотношении 10:5. Для глинистых грунтов подушка должна быть трехслойной, ее оптимальная толщина – шестьдесят сантиметров. В данном случае в середину укладывается крупнофракционный наполнитель.
• Создание основы. Она может быть выполнена из монолитной бетонной стяжки или из плоских плит.
• Укладка блоков.
• В некоторых случаях также требуются гидроизоляция и утепление.

Если вы не знаете, как правильно класть фундаментные блоки, просто соблюдайте следующие рекомендации:

• Элементы размещаются с использованием грузоподъемной техники. Необходимо осуществлять контроль над правильностью их установки. Идеально, если за процессом будут следить 2-3 человека.
• Первыми монтируются ФБС по крайним осям, то есть на углах будущего объекта. Их нужно соединить между собой с целью трассировки периметра.
• Каждый блок, а точнее все его поверхности, обмазываются скрепляющим раствором.
• Первый ряд целесообразно создавать из более плоских и габаритных изделий, так как в этом случае обеспечивается большая устойчивость.
• Все блоки нужно выкладывать по уровню, недопустим «уход» больше чем на 2-3 градуса. Швы между элементами нужно заполнять скрепляющим составом.
• Элементы устанавливаются по аналогичной схеме, что и кирпичная кладка, то есть со смещением. При этом угловые блоки размещают с перехлестом.
• Слой раствора между рядами должен быть не менее 1,5 сантиметров.
• Сначала создается фундамент для наружных стен, а после этого выполняется основание – для внутренних.

Эксперт по снабжению бригад строительными материалами.

Образование:

2012 год — Дальневосточный Университет Путей и Сообщений по специальности инженер-строитель «Промышленное и гражданское строительство».

Опыт работы:

Контроль выполнения строительно-монтажных работ, соблюдения качества и сроков. Снабжение монтажных бригад строительными материалами и оборудованием. Работа с проектной документацией, журналами работ и прочей сопроводительной документацией.

Фундамент из ФБС блоков, технология

Что такое фундамент из ФБС? Технологическая схема производства работ по строительству зданий из блоков предусматривает ряд последовательных мероприятий. Сначала выкапывается котлован, представляющий собой траншею. Для того чтобы исключить неудобства во время обустройства фундамента, следует знать размеры стройматериала, а также выкопать широкую траншею. Дно котлована очищается до породы, при этом неровности сглаживаются таким образом, чтобы основание стало ровным. Далее осуществляется засыпка основания песком.

Подготовительные работа по возведению фундамента

Для обустройства песчаного основания берется деревянный брус 50-100 мм по высоте. Насыпь осуществляется шире фундамента на 200 миллиметров. Для проверки ровности поверхности используется деревянный брус, заготовленный заранее. После установки бруса внутренняя часть рамки засыпается смоченным песком, либо проливается водой после засыпки и уплотняется. Начальный ряд укладывается шире основной части, что необходимо выполнять в целях увеличения площади основания. Для этого допускается применение фундаментных плит ФП. Также в качестве альтернативы возможно использование заливки основания монолитным ленточным фундаментом. Промежуток между плитами достигает 700 миллиметров. Первый ряд блоков укладывается так, чтобы вертикальные швы располагались над подушками.

Укладка фундаментных блоков

Для начала укладки фундамента из блоков ФБС необходимо определится с методом монтажа. Неправильно проведенная работа приведет к некачественному результату! Руководствуясь чертежом, специалист производит установку кольев, после чего по ним натягивается нитка. В целях упрощения укладки, прежде всего блоки, расставляются по пересечениям и в углах. Далее квалифицированный строитель заполняет вертикальные швы раствором, после чего следует утрамбовка землей.

Если все этапы осуществляются правильно, соответственно строгим требованиям технологии, между блоками возникнет пространство, которое в дальнейшем надо залить бетоном и выровнять. Выравнивание производится до получения между блоками монолитной вставки. Слой раствора должен быть не менее 15 миллиметров толщиной (между верхним и нижним рядами). Если говорить о вертикальных швах, то они должны перевязываться слоем бетона определенной марки. В целях усиления перевязки между рядами применяется арматура. Выполняя кладку бетонных блоков необходимо сделать отверстия, которые будут служить для отведения канализационных стоков и подвода воды.

Преимущества и недостатки блочной фундаментной основы

Как правильно укладывать блоки, мы выяснили. Остается разобраться с достоинствами и недостатками такого основания. Из отзывов потребителей становится ясно, что процесс имеет свои плюсы:

• монтажные работы выполняются оперативно. Блоки представляют собой куски раскроенного монолитного основания, которые легко укладываются в необходимые по проекту формы;
• основание отличается надежностью. Все сборные детали изготавливаются в заводских условиях, осуществляется контроль качества каждого производственного этапа. Пропорциональное соотношение составляющих сырье компонентов уточняется с учетом изготавливаемой разновидности материала;
• универсальность камней. Из блоков фбс собирают основания любой сложности. Стройматериал применяется для обустройства высотных многоэтажных объектов и небольших сооружений. Ассортиментный ряд содержит изделия для ручной работы и блоки, который укладываются с применением механизмов и дополнительных работников;

• устойчивость к стрессовым ситуациям. Блоки, содержащие специальные компоненты, используются для устройства оснований в почвенных составах с повышенным уровнем кислотности и предельной глубиной промерзания;
• продуманность изготовления блоков. Камни имеют специальные петли, облегчающие процесс укладки. Блоки одной партии отлично подгоняются друг к другу, стыкуясь монтажными пазами.

Монтаж фундамента из блоков фбс отличается и негативными моментами:

• высокая стоимость. Столбчатые фундаменты или сборные основания ленточного типа обходятся на тридцать – сорок процентов дороже, чем монолитные аналоги. Как говорится, за оперативность строительства приходится доплачивать;
• гидроизоляционная защита. Уложенные блоки нуждаются в устройстве двойного гидроизоляционного слоя, так как сборная основа плохо сопротивляется влажной среде;
• устройство утепления. Кладочные швы дополнительно защищают от промерзания, так как изменения температурного режима и чрезмерная влажность оказывают негативное воздействие на цементный раствор.

Области использования

Бетонный блок распространенный материал среди стеновых материалов, его используют в частном и общественном строительстве. Из бетонных блоков возводят как здания малой этажности, так и высотки.

Для чего используются изделия из бетона:

• Монтаж фундамента;
• Строительств цокольных помещений;
• Ограждений;
• Возведение несущих стен и межкомнатных перегородок.

Блоки используются для строительства следующих зданий:

• Жилые дома, коттеджи и дачи;
• Подсобные и хозяйственные помещения;
• Промышленные здания – склады, заводы, амбары и т.п.;
• Учреждения общественного назначения – образовательные, здравоохранительные, правоохранительные, магазины и т.п.

Для облицовки зданий используются фасадные бетонные блоки, они имеют множество цветов и фактур, что позволяет подобрать материал в любой стилистике.

Изделия нестандартной формы: специалисты часто используют U-образные и П-образные бетонные блоки для слива воды и скрытия коммуникаций.

Какой фундамент лучше блочный или ленточный — Фундамент своими руками

При составлении калькуляции на производство строительных работ стоимость возведения фундаментов составляет четвертую часть всех расходов на постройку здания.

Каждый индивидуальный застройщик не отказался бы сэкономить значительные денежные средства на этой части строительных работ, соблюдая при этом баланс соотношения цены и качества, а в случае с фундаментами, еще прочности и надежности.

Для технико-экономического сравнения можно рассмотреть стоимость возведения популярных видов фундаментных конструкций: монолитный бетонный и сборный из блоков ФБС.

Монолитные и сборные основания: сравнительная характеристика

Чтобы дать сравнение и сделать вывод – какой фундамент дешевле: монолитный или сборный из блоков ФСБ, необходимо разобраться в их устройстве и монтаже.

Монолитные бетонные и сборные несущие конструкции могут иметь два вида исполнения: ленточные и столбчатые. Существует множество отличий при производстве работ по устройству этих видов фундаментных конструкций:

Блочные конструкции рекомендуется применять для устройства заглубленных фундаментов.

Готовые ФБС значительно ускоряют кладку подземной части дома, и поэтому сборные фундаменты дешевле, чем другие виды.

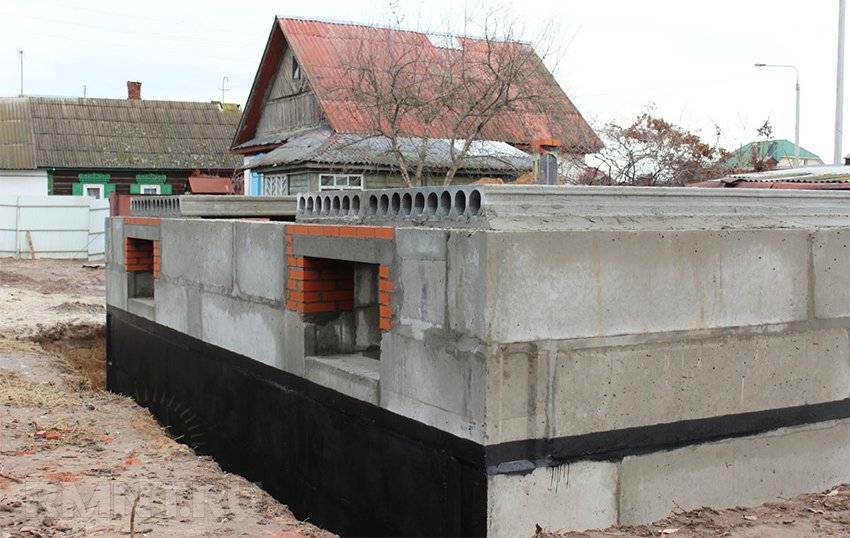

Сборная блочная фундаментная лента, выполненная из блоков ФБС

Сравнение монолитного и блочного фундаментов

В сравнительной таблице можно увидеть основные различия устройства и монтажа фундаментов:

• Объемы земляных работ для устройства обоих видов несущих конструкций примерно одинаковые с небольшим перевесом для монолитной конструкции, для которой понадобится немного больше места при армировании и монтаже опалубочной системы.
• Ценовая стоимость сборного железобетона и готовой бетонной смеси для монолитного бетонного массива практически одинакова.
• Фундаментные блоки укладываются на слой цементно-песчаного раствора при помощи автокрана.
• Монолитная лента требует значительно больше затрат на приобретение материалов для опалубки и армирования, изготовления арматурных каркасов и их монтажа, изготовления бетона (при малых объемах) или покупки с доставкой бетоновозом – миксером товарного бетона и укладки бетонной смеси в конструкцию ленты. Сюда еще надо добавить трудозатраты на уплотнение бетонной смеси вибрированием и уход за бетоном в течение 3 – 7 дней до набирания им 70% прочности.
• Стоимость машиносмены автокрана для выгрузки и монтажа сборного блочного конструкции составляет около 12000 рублей. Монтаж ФБС способно выполнить за несколько дней звено рабочих – монтажников в количестве 3-х человек. Если провести простейшие расчеты, можно сделать следующие выводы, что совокупность затрат на аренду автокрана, зарплату монтажников и покупку цементного раствора будет в два или три раза дешевле, чем выполнение аналогичных работ при производстве работ по возведению монолитного несущего конструктива.

Комбинированный совмещенный способ устройства фундаментов

На основании перечисленных условий производства работ и экономической целесообразности можно сделать однозначный вывод, что ленточный фундамент из блоков ФБС будет лучше по всем показателям, чем монолитный.

Экономия при устройстве блочной конструкции

Существует несколько дополнительных возможностей снизить затраты на устройство конструкций из блоков. Например:

1. При монтаже использовать блоки б/у в хорошем состоянии, цена которых будет в несколько раз ниже новых.
2. Возможность сооружения блочного фундамента зимою, когда на монтажные работы предлагаются большие сезонные скидки.
3. Сочетание при устройстве сборного фундамента как и блоков ФБС, так и мелкоразмерных камней (шлакоблока или кирпича).

Такие несложные мероприятия позволяют значительно снизить стоимость возведения сборного несущего основания дома.

Особенности выбора

Несмотря на сравнительные ценовые показатели, нельзя так однозначно подходить к выбору: ФБС или монолит. Бывают случаи, когда лучше сделать выбор в сторону более дорогой конструкции фундамента и обеспечить при этом максимальную надежность и прочность всего строения.

Известно, что любая монолитная конструкция будет более прочной, чем сборная из отдельных фрагментов. Эта истина идеально подходит к фундаментным массивам. Армированный бетонный блок сам по себе представляет единый монолит, но конструкция, собранная из отдельных фундаментных блоков, не будет полностью целой и монолитной. Это нужно учитывать при выборе вида несущего основания.

Если на участке под застройку имеется грунтовое основание с возможным сдвигом в горизонтальной плоскости, сборный фундамент может оказаться в крайне неустойчивом положении, что может привести к потере целостности массива фундамента.

Достоинства сборного ленточного фундамента

Этот блочный фундамент будет иметь такие преимущества:

• стоить меньше, потому, что фундаментные блоки, изготовленные на ЗЖБИ (заводе железобетонных изделий) будут дешевле, чем отлитые на стройплощадке;
• сократятся сроки строительства фундамента в 2–3 раза благодаря использованию промышленно изготовленных блоков больших размеров, отпадет нужда устраивать опалубку, вязать арматурный каркас, замешивать и заливать бетонный раствор определенного состава, уплотнять его трамбованием или глубинным вибрированием, ждать от недели до двух пока бетонная фундаментная стена наберет сдаточную прочность для начала кладки несущих стен здания и т. п.;
• блоки, изготовленные на ЗЖБИ, имеют нормированную прочностью, которая достигается использованной маркой цемента и временной выдержкой для набора необходимой прочности;
• нагрузку фундамента из ФБС на грунт можно варьировать выбором блоков нужной ширины и/или выбором ширины площади дополнительной опоры;
• для железобетонной фундаментной подушки, на которую при необходимости устанавливаются блоки сборного ленточного фундамента, используют тоже готовые ФБС.

Фундамент из блоков ФБС

Широким распространением в последние годы начали пользоваться сборные ленточные фундаменты из блоков ФБС (аббревиатура ФБС – фундаментные блоки стен). Запас прочности таких фундаментов позволяет выдерживать на себе и пяти-, и десятиэтажные сооружения, поэтому постройка двухэтажного кирпичного коттеджа на его основании не вызовет никаких проблем.

Сборные фундаменты из блоков ФБС могут закладываться в следующих случаях:

• — Сроки строительства сжаты по времени (фундамент из блоков можно сложить за 1-2 дня и сразу приступать к возведению стен на его основе; в отличие от фундамента из монолитного бетона, которому требуется время, чтобы набрать достаточную прочность); — Использование не очень квалифицированной рабочей силы (монтаж блоков ФБС осуществляется достаточно просто – нет необходимости вязать арматурный каркас)

Помимо этого, весомым преимуществом является экономичность монтажа: фундамент из блоков ФБС при одинаковой глубине заложения обойдется дешевле, чем монолитный. Можно сэкономить на фундаменте и больше, если:

— Использовать б/у блоки ФБС — Возвести сборный прерывистый фундамент

Блоки ФБС выпускаются нескольких типоразмеров: длиной 780, 1180 и 2380 мм; шириной 300, 400, 500 и 600 мм. Высота всех типов блогов составляет 580 мм. На боковых гранях блогов имеются специальные пазы, заполняемые раствором в процессе монтажа.

Первый ряд блоков ФБС нужно поставить на выравнивающее основание из крупнозернистого песка толщиной 10-15 см. Для этого из брусков 50*100 мм изготовляется рамка шириной на 20 см больше, чем ширина подошвы фундамента. По нивелиру рамка устанавливается горизонтально и заполняется песком. Песок смачивается и трамбуется; все излишки удаляются с помощью любой ровной рейки.

Вначале устанавливаются угловые блоки наружных стен

Для этого на песке проводятся линии, по которым нужно установить блоки. Блок встанет строго по уровню, если основание насыпано качественно. Можно осуществить монтаж даже вдвоем, используя шесть несложных команд (груз вверх – груз вниз, стрела вверх – стрела вниз, стрела вправо – стрела влево).

Сначала выкладываются наружные стены, затем внутренние. Вертикальные швы тщательно забиваются раствором. На место доборного блока лучше залить монолитную плиту (установка целого блока – довольно трудоемкая задача).

Каждый следующий ряд блоков выкладывается на растворную постель толщиной не менее 1,5 см.

Перевязка вертикальных швов должна быть 25-60 см. Возможная перевязка будет тем меньше, чем лучше свойства грунта на строительной площадке. Если в каком-либо месте требование по перевязке невыполнимо, то на данном участке фундамента необходимо заложить несколько кусков арматуры диаметром 8-10 мм, либо кладочную сетку

Важно не забыть оставить в фундаменте отверстия под ввод воды и вывод канализации

Блоки длиной 2380 мм. имеют основной приоритет при возведении ленточного сборного фундамента, так как чем меньше вертикальных швов будет в фундаменте, тем выше будет его прочность, тем скорее осуществиться постройка и тем меньше будут расходы на его монтаж.

Поскольку прочность материала блоков ФБС больше прочности кирпича, ширина стен, возводимых на такой фундамент, может быть больше ширины самого сборного фундамента. Однако нужно учесть, что свес кирпичной кладки ограничен: при свесе с одной стороны – не более 10 см; при свесе с обеих сторон – не более 6 см на одну сторону.

В случае слабых грунтов необходимо увеличить ширину основания сборного фундамента.

В такой ситуации имеется две альтернативы:

• Выложить первый ряд из фундаментных блоков-подушек
• Залить под фундамент из блоков ФБС монолитную бетонную плиту

Если дом строится без подвала и на грунте, обладающем хорошей несущей способностью, то можно возвести прерывистый сборный фундамент. В этом случае блоки ФБС укладываются с промежутками, которые затем заполняются грунтом с послойным трамбованием. Такая методика позволяет сэкономить до 20 % блоков.

Промежутки между блоками ФБС при возведении сборного прерывистого фундамента не должны превышать 70 см. Использование такого фундамента допускается только для домов не более 2-х этажей из облегченной кладки (например, пустотелого кирпича).

Перед возведением подобного типа фундамента стоит обратиться к профессиональным инженерам и архитекторам.

Увеличение прочности фундамента на слабых грунтах может быть осуществлено посредством установления по верхнему ряду блоков железобетонного пояса толщиной 20-30 см, каркас которого вяжется из четырех прутков диаметром 10 мм.
