Биокамин: применение, конструкция, горелка, биотопливо, оформление

№1. Как работает биокамин?

Биокамин – это относительно новое изобретение. Автором его считается итальянец Джузеппе Лучифора, который спроектировал первый биокамин в 1977 году. Думал ли он тогда, что его изобретение станет таким популярным! Сегодня биокамины активно используют в дизайне интерьера городских квартир и загородных домов. Часто их устанавливают на свежем воздухе, на дачном участке, например. Что же послужило столь широкому распространению устройства? Чтобы ответить на этот вопрос, необходимо разобраться с принципом работы биокамина и его основными составляющими частями.

Биокамин устроен совершенно не так, как обычный дровяной камин. Для получения пламени используется специальное топливо (биоэтанол), которое заливается в бак и поджигается. Топливо горит, не выделяя угарный газ и прочие вредные продукты. Это если коротко. Чтобы углубиться в процесс работы биокамина, необходимо изучить его строение:

• горелка выполняется из негорючих материалов (сталь, керамика, камень) и декорируется песком, настоящим камнем, либо же имитацией дров и угля. Все элементы, которые прикрывают горелку, должны быть негорючими;
• топливный бак, куда заливается биоэтанол, имеет объем от 0,7 л до 3 л, в редких случаях больше. Чем больше бак и чем больше топлива в него можно залить, тем дольше будет процесс беспрерывного горения. В среднем, 1 л топлива хватает на 2-3 часа работы камина. Добавлять новую порцию топлива можно лишь после того, как прибор остыл. Разжигается огонь путем поднесения специальной длинной зажигалки. Можно использовать каминные спички, а вот свернутые отрезки бумаги применять опасно. В автоматических биокаминах процесс розжига происходит проще – по нажатию на кнопку;
• топливо для биокамина получают из растительных культур, богатых сахаром. Про горение оно распадается на углекислый газ и водяной пар. Никакой сажи, копоти и дыма, поэтому дымоход обустраивать ненужно, а вот хорошая вентиляция не помешает. Специалисты сравнивают биокамин с обычной свечой по уровню и характеру выбросов. В некоторых биокаминах сжигаются пары биоэтанола;
• портал обычно выполняют из закаленного стекла. Этот материал стойко выдерживает нагрев и обеспечивает вам беспрепятственное любование огнем с разных сторон. Мощность и высота пламени может регулироваться благодаря специальной заслонке, но языки огня никогда не будут выше стеклянного барьера;
• рама – это скелет биокамина. На него крепятся все функциональные части изделия, а также декор. Рама обеспечивает стойкость расположения на полу, крепление к стене (для настенных моделей). Декор может быть разным, он довершает внешний вид камина и делает его яркой деталью интерьера;
• могут быть и некоторые дополнительные составляющие, которые значительно расширяют функциональность биокамина. Например, система датчиков, следящих за работой, звуковое оформление, кнопки, которыми включаются автоматические камины. Некоторые приборы могут управляться пультом ДУ или даже при помощи смартфона.

Интенсивность пламени регулируются крышками-заслонками. Когда вы ее перемещаете, сокращается или увеличивается приток кислорода к горелке, от чего и зависит, насколько большими и мощными будут языки пламени. Перекрыв доступ к кислороду, можно и вовсе погасить камин.

Биокамин покупают и устанавливают, прежде всего, для красоты и ощущения уюта домашнего очага. Впрочем, польза от него лишь этим не ограничивается. Так как в камине присутствует настоящий огонь, от него исходит тепло. Биокамин можно сравнить с обогревателем мощностью до 3 кВт, он может легко нагреть воздух в относительно небольшой комнате (около 30 м2), но в качестве замены обогревателю его не рассматривают, да и закаленное стекло не способно долго удерживать накопленную теплоту.

Если в традиционном камине теплопотери за счет вытяжной системы доходят до 60%, то в биокамине на потери приходится всего 10% — остальные 90% идут на обогрев помещения.

Что же касается вентиляции. Дымоход для биокамина не понадобится, но качественная вентиляция должна быть обустроена. Впрочем, это требование касается и квартир, где нет биокамина. Если чувствуете, что домашняя вентиляция не справляется, придется иногда открывать окна и проветривать.

По форме биокамины могут быть очень разными, так что эта деталь отлично впишется в любой стиль интерьера, от классического до хай-тека.

Эскиз и чертеж

Начинать работу, конечно же, нужно с эскиза будущего произведения. Его сначала набрасывают карандашом, чтобы наглядно увидеть то, что вы бы хотели видеть в своем доме. Когда набросок будет сделан, можно будет наглядно оценить свои возможности и силы. Далее следует сделать подробный чертеж будущего камина со всеми размерами. По этому плану будет легко ориентироваться при изготовлении всех деталей и при окончательной сборке. Примерно, схема может выглядеть таким образом.

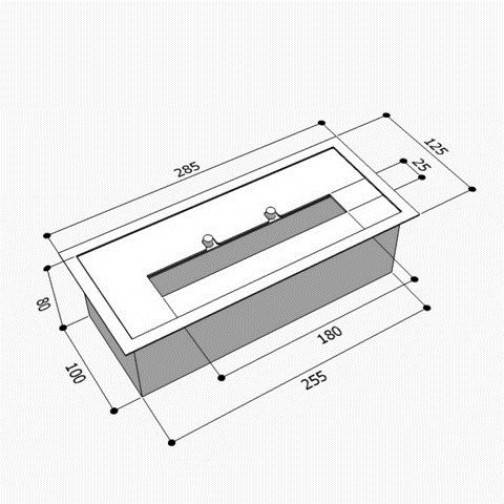

Один из вариантов схемы-чертежа

Материалы

 Главным элементом для камина является топливный блок. Какой он будет формы зависит от выбранного дизайна биокамина. Это может быть герметично устроенная коробка из нержавеющего металла, имеющая узкую прорезь для выхода пламени и заправки камина биотопливом. Металл для ее изготовления нужно выбирать толщиной не менее двух миллиметров. Такую емкость можно приобрести в готовом виде или сделать на заказ.

Один из главных элементов — топливный блок

Если вы мечтали о небольшом настольном аксессуаре, то для топливного бака вполне подойдет маленькая кружка с сеткой из нержавейки. Сетка работает, как рассекатель и преграда к открытому топливу, через нее легко добавлять горючую жидкость и зажигать огонь. Кружка подойдет и для камина большего размера, если их установить несколько, и создать не один, а два или три отдельных факела в одной композиции. Если на кружке есть ручка, ее нужно аккуратно снять (срезать), не повредив поверхность емкости, так как в ней будет находиться топливо, и она не должна иметь посторонних отверстий.

Топливный блок можно изготовить даже их обыкновенной кружки

Топливный блок нужно установить в емкость большего размера, также изготовленную из металла.

Немаловажным в изготовлении камина будет его декоративное оформление — ведь вы хотите, чтобы он выглядел эстетично и украшал своим видом комнату, а возможно, даже стал ее центральным аксессуаром.

Для изготовления обрамления вам нужно найти огнестойкий материал. Чаще всего выбирают огнеупорное стекло, которое оградит огонь, выдержит высокие температуры, и в тоже время — позволит наслаждаться красотой языков пламени. На панели вокруг огня отлично будут смотреться разноцветные или однотонные камни, аккуратно разложенные и приклеенные или насыпанные хаотично.

Морские камешки — отличный декор для камина

 Биокамин располагают обычно на тумбе, небольшом столике или специальной декоративной подставке.

Формы биокаминов

Сегодня о биокаминах слышали многие. Современные системы отличаются футуристическим внешним видом . Дизайнеры тщательно разрабатывают проекты, поэтому конструкции отличаются уникальностью и хорошим стилем

Компании, выпускающие приборы, принимают во внимание разработки ученых

Использование новых технологий позволило сделать системы, отличающиеся высокой степенью безопасности. В биокаминах горят только пары топлива, а не сам биоэтанол. Он надежно изолирован в отдельной капсуле, контакта с открытым пламенем не происходит.

Установив конструкцию, вы получите возможность регулировать мощность пламени. Кроме того, система оборудована множеством датчиков, которые постоянно отслеживают обстановку, собирая информацию. Если система контроля зафиксирует, что произошло отклонение от требуемых параметров, то камин выключится. Современные модели оборудованы системой дистанционного управления. Вы легко включите прибор с телефона или планшета. Команду можно отдать и с ноутбука или пульта дистанционного управления.

Устройство горелки для биокамина и этапы создания своими руками

Определившись, какое устройство необходимо получить в итоге — небольшое настольное или более объемное стационарное — можно изготовить биокамин и горелку для биокамина своими руками. Помогут в этом готовые чертежи или собственные эскизы.

Главное, что должно обеспечиваться при самостоятельном возведении биокамина — это безопасность, которая обусловит и качество, и долговечность. Всем требованиям должен отвечать отопительный отсек

Для этого, создавая горелку для биокамина, следует обратить внимание на следующее:

В качестве материалов необходимо выбирать только высококачественные образцы. Самым надежным в этом плане является металл, который подходит также и по противопожарным соображениям.

Металлическая основа легко поддается облицовке жаропрочными материалами. Популярным видом является специальная керамическая плитка.

• Так как сделать горелку для биокамина нужно максимально безопасной, лучше создавать или выбирать основу с толстыми стенками. Это сведет к минимуму риск деформации и проливания топлива.
• Во время сборки следует проверять надежность крепления каждого элемента, и полностью выдержать время, выделенное на этот процесс.

• После окончания сборки следует тщательно проверить конструкцию на наличие механических повреждений или деформации изначально задуманной формы.
• Равномерно распределять огонь поможет металлическая сетка, уложенная поверх горелки.

Рекомендуем ознакомиться с основными производителями биокаминов в рамках данного материала.

При создании горелка для биокамина своими руками можно декорировать наложенную сетку камнями или другими стойкими к огню декоративными элементами.

Другой важной составляющей, помимо решетки, выступает фитиль. Подойдет обычный шнурок, один конец которого можно опустить в емкость с топливом, а другой — вывести наверх между элементами декора. Так как горелка сама по себе не имеет защитной оболочки в основной области действия пламени, в конструкции биокамина следует заранее предусмотреть защитный щит

Так как горелка сама по себе не имеет защитной оболочки в основной области действия пламени, в конструкции биокамина следует заранее предусмотреть защитный щит.

Читатели считают данные материалы полезными:

• Делаем настольный биокамин своими руками
• Как работает биокамин: рассмотрение конструкции и принципа действия

В настоящее время популярно самостоятельное изготовление украшений для дома.

Легко может быть создана и конструкция, и горелка для биокамина: чертеж не нужно приобретать за отдельную плату, так как достаточно ознакомиться с готовыми вариантами или создать свой, а все комплектующие окажутся простыми в использовании даже для начинающих мастеров.

Стоит учитывать, что в простейшей горелке не предусмотрен механизм подавления огня и регулирования интенсивности пламени. Однако, чтобы не ждать, пока добавленное топливо полностью сгорит, можно приобрести специальный аксессуар для тушения.

По сути горелка представляет собой емкость произвольной формы, в которую заливается биоэтанол — топливо для биокаминов. Для изготовления нужно приготовить следующие материалы:

• Металлическая решетка с небольшими ячейками.
• Металлический ящик, который поместится в продуманную заранее. конструкцию биокамина. Подойдет любая, даже старая тара, отвечающая этим требованиям, так как она будет скрыта от глаз.
• Шнур для фитиля.
• Топливо.
• Стойкое к воздействию огня стекло для создания защитного экрана.

Рекомендуем ознакомиться со статьей о мини очаге для маленького камина на нашем сайте.

Далее начинается создание горелки своими руками: чертежи можно создать, чтобы визуально оформить свою задумку и ориентироваться на нее.

Основные материалы для создания горелки своими руками: А — основа биокамина, B — емкость для топлива, С — решетка.

• По габаритам основы конструкции вырезается сетка.
• В ящик-основу биокамина устанавливается емкость для топлива.
• Сверху все накрывается сеткой. Если решетка имеет большие ячейки, можно положить несколько слоев со смещением.
• Сверху укладываются элементы декорирования.
• Фитиль проводится внутрь емкости с топливом.

Декорирование горелки для биокамина

В готовом корпусе самодельного биокамина можно без затруднений менять наполнение. В качестве аксессуаров подойдут:

Камни: имеющий одинаковый или разный размер, гладкие или фактурные, прозрачные или цветные.

Камни можно разложить не только по поверхности решетки, но и снаружи.

Поленья из керамики: подобранные по размеру будут имитировать настоящий костер.

№7. Производители биокаминов и цены

Чтобы биокамин был качественным и долговечным, он должен быть изготовлен в соответствии со всеми требованиями. Главная гарантия того, что на производстве использовали подходящие материалы и соблюли все нормы, — это имя компании. Крупные игроки рынка не будут рисковать своей репутацией. В сфере производства биокаминов есть свои лидеры:

• Decoflame – датское предприятие. В Дании расположено производство, дизайнерское бюро и лаборатория для тестирования каминов. Компания относительно молодая (работает с 2007 года), но успела покорить весь мир своими устройствами, которые сочетают высокую безопасность, долговечность и интересный дизайн. Компания занимается собственными разработками и создала технологию экономичного расхода топлива, автоматические камины со встроенным Bluetooth. Также тут сделали самый длинный в мире биокамин (8 м) и разработали систему контроля из 24 датчиков. Стоят камины дорого: самые простые и компактные около 70-80 тыс. руб., а большие автоматические – более 500 тыс. руб.;
• Kratki – польская компания, работает около 20 лет, ее представительства расположены в 50 страна мира. Покупателей подкупила декором, качеством и доступными ценами. Настольные камины стоят от 5 тыс. руб., настенные и напольные – от 7 тыс. руб. Камины с уникальным дизайном обойдутся в 10-30 тыс. руб.;
• GlammFire – португальские биокамины премиум-сегмента. Стоят дорого (от 150 тыс. руб.), но позволяют получить максимальное наслаждение от созерцания огня;
• Art Flame – американские биокамины с утонченным дизайном и относительно невысокой ценой. Такие камины устанавливают в квартирах участников передачи «Квартирный вопрос». Цены стартуют от 18 тыс. руб.;
• Planika – австралийско-европейское предприятие, которое производит красивые, качественные, но очень дорогие биокамины;
• Safretti – голландские камины, которые отличаются минималистичным, но всегда уникальным и интересным дизайном. Цены средние;
• Bio-Blaze – голландская компания, выпускает оригинальные камины. Для квартиры и улицы можно найти устройство и за 25 тыс., но есть куда более дорогие модели;
• Silver Smith – крупное отечественное предприятие, работает с 2011 года, выпускает надежные, сертифицированные по международным нормам и симпатичные камины. Настольный вариант обойдется вам от 6 тыс. руб., настенные и напольные модели – от 16 тыс.;
• BioKer – российская компания, выпускает, без преувеличения, очень интересные камины. Ставку тут делают на дизайн, но и о качестве не забывают. Цены стартуют от 14 тыс. руб. Каждая модель – произведение искусства;
• DirectCheminee – французские камины, которые у нас продаются компанией BioTeplo, цены средние (от 70-90 тыс. руб. за большие напольные модели);
• Kronco – молодая отечественная компания, делает крутые камины, но и стоят они дороже, чем у других наших компаний. Классный напольный камин можно отыскать примерно за 30-35 тыс. руб.

Естественно, есть и другие надежные компании, но не забывайте проверить отзывы на их продукцию, попросить документацию и уточнить срок гарантии.

Топливо стоит около 300 рублей за 1 л, но при покупке сразу нескольких бутылок/канистр можно рассчитывать на цену 250 рублей за 1 литр.

Разбираем принцип работы

Своим существованием биокамин обязан давно изобретенным устройствам – обычной спиртовой горелке и масляной лампе. Принцип действия следующий: в емкость с жидким топливом погружен элемент из мелкопористого материала – фитиль. Горючее, подчиняющееся физическому закону капиллярного подъема жидкости, пропитывает его до самого верха и испаряется через открытый проем. Если эти пары поджечь, то получаем ровное устойчивое пламя, как изображено на фото.

Сердцем биокамина, изготавливаемого из современных материалов, является топливный блок круглой либо продолговатой формы. Он включает в себя такие основные элементы (показаны ниже на схеме):

• емкость из нержавеющей стали с заправочной горловиной, оснащенная сверху открытым проемом – горелкой;
• заслонка или крышка, перекрывающая доступ воздуха и предназначенная для тушения камина;
• несгораемый керамический наполнитель со множеством мелких пор;
• система бортиков, не позволяющая горючему выплескиваться наружу;
• небольшие переносные конструкции оборудованы защитой от воспламенения при опрокидывании.

В более дешевых вариантах вместо керамики может применяться негорючее волокно

Угловой вариант настенного биокамина

По способу оформления экокамины делятся на такие разновидности:

1. Настольные. Отличаются небольшими размерами и мобильностью, но требуют аккуратности в процессе пользования. Изделие нельзя ставить и разжигать под горючими предметами интерьера (например, полками).
2. Напольные модели оснащаются как точечной, так и продолговатой горелкой. Их можно переносить, но ставить – только на пол.
3. Настенные варианты отличаются прямоугольной формой и могут комплектоваться несколькими горелками.
4. Встраиваемые. Предназначены для установки в нишу или внутрь готового каминного портала.

Настольные модели (слева) и встраиваемые (справа)

Как функционирует топка биокамина заводского изготовления, смотрите на видео:

Экологичность

Работая на биоэтаноле, экологически чистом биотопливе, камин с приставкой «био» не производит вредных веществ, поскольку в процессе горения выделяется только углекислый газ и вода. Дыма и копоти нет, собственно, по этой причине, такой камин не требуют монтажа дымохода.

Мобильность

Установить биокамин можно и на этапе ремонта, и после его завершения. Отдельные модели могут быть переносными, например, настольные или напольные биокамины.

Пожарная безопасность

Биокамин имеет высокую степень пожарной безопасности. Специальная конструкция топливных блоков препятствует возникновению хлопков или взрывов, не допускает перегрева и пролива горящего топлива.

Обогрев помещения

Тепловая мощность биокамина, в зависимости от размера, может приравниваться к работе двух стандартных электрических обогревателей – в среднем от 2 до 6 КВатт, при КПД = 95%.

Простота в эксплуатации и установки

Существуют определенные правила эксплуатации биокамина, обозначенные в прилагающейся инструкции. Но в целом, ничего сложно в них нет

Важно, что наши биокамин можно потушить в любое время

Для биокаминов не требуется монтаж дымохода, вытяжки и подобных инженерных коммуникаций. Подключение к электросети для каминов со спиртовыми горелками с ручным розжигом не нужно, но если у вас автоматическая модель, то надо предусмотреть рядом вывод на розетку.

Легкость в уходе

Камин на биоэтаноле не требует особенного ухода,  нет необходимости в покупке специальных моющих средств – достаточно протирать внешние поверхности биокамина мягкой тряпочкой. Если камин имеет стеклянные детали, то для их очистки можно применять специальную жидкость.

Типы биокаминов

Прежде, чем заняться изготовлением биокамина, необходимо определиться с его типом (местоположением в помещении).

1. Настольные – миниатюрная имитация каминов. Пламя сгорает за защитным стеклянным экраном. Формы и дизайн очень разнообразны.
2. Настенные биокамины производят из металла, передняя часть также защищена стеклом. Размер обычно не превышает метра.
3. Напольные биокамины могут имитировать классические дровяные или быть нестандартной формы. Располагают такие биокамины в нишах на полу, в углах помещения (в том числе встраивая в угол).

Количество горелок (топливных блоков) в биокаминах может быть самое разное: от одной до пяти или десяти штук в зависимости от размера. А с учетом того, что вы собрались все делать своими руками — вы сами можете определять необходимое количество горелок и мощность каждого отдельного блока!

Тип топлива, которое можно использовать в биокамине:

• биоэтанол
• гелеобразное.

Второе менее удачное, так как остаются продукты сгорания.

Объем топливного блока может быть самый разный, рекомендуется каждый отдельный блок делать не менее 60 мл и не более 5 л.

Управление камином может быть:

1. ручное (интенсивность пламени управляется вручную, задвижкой);
2. автоматизированное (дистанционно при помощи пульта управления).

Принципиальное устройство биокамина

Биокамины не отличаются сложностью конструкции

Строение биокамина незамысловато — основными его элементами является емкость для топлива и окружающее ее декоративное оформление.

Топливная емкость является основным элементом биокамина. Помимо, собственно, бачка, она имеет и горелку, которую изготавливают из металлических сплавов или искусственного камня. Горелка может иметь разные формы и размеры, поэтому из них выбирают ту, которая идеально подходит для выбранного обрамления.

Горелка камина может иметь самые разные формы

Горелка должна иметь крышку, которую открывают только при зажжении огня, а чтобы затушить его, достаточно просто ее закрыть.

Заводской бачок с горелкой, оснащенной крышкой

В емкость заливают необходимое количество биотоплива, которое, сгорая, «оживляет» всю конструкцию.

Заправка биокамина топливом

Топливный бак с горелкой обычно устанавливают на площадку или помещают в прозрачную емкость, материал которой способен выдерживать повышенные температуры горения огня.

В качестве корпуса иногда используется огнестойкий стеклянный стакан

Окружают его декоративными украшениями, которыми могут служить камни различной величины или атрибуты, имитирующие поленья или угли от дров — их изготавливают из негорючего материала.

Эти атрибуты, которые подсвечиваются зажженным огнем горелки, создают особую атмосферу и настроение. Оформление всегда подбирается под общий стиль интерьера, так как биокамин должен органично вписываться в него.

Биокамин должен органично вписываться в интерьер помещения

Топливом для подобных каминов является биоэтанол, который продается в пластиковой таре в специализированных магазинах. Для небольшого по размерам биокамина такой бутылки хватит надолго, но если зажигать огонь каждый вечер, то нужно обязательно иметь его про запас.

Емкости с биотопливом для каминов

По химическому составу биотопливо безопасно, так как производят его на основе натурального сырья. Оно не дает копоти и дыма, на стеклянной поверхности не собирается гари, отходов при горении топливо не оставляет, а коэффициент выделяемого тепла даже выше, чем при сгорании древесины.

Несмотря на подобные теплотехнические качества топлива, биокамином не нагреешь комнаты, да и декоративная емкость вокруг него не нагревается до температур плавления, поэтому не стоит бояться за то, что она будет испорчена. Благодаря качеству не нагревать воздуха в помещении, биокамин можно использовать в летние вечера, когда нужно просто создать особое романтическое настроение. Приятно посидеть у такого огня и в дождливый пасмурный день — он сделает комнату уютной и комфортной.

При работе подобного камина горит не само топливо, а выделяемые им пары. Конструкция топливной емкости такова, что его отделение, в которое заливается топливо, изолировано от той части, где происходит горение (горелки). В каминах, продаваемых в магазинах, установлен специальный датчик, который держит под контролем обстановку вокруг пламени, а при возникновении какой-то нештатной ситуации он дает команду на закрытие заслонки для прекращения подачи топлива. Кроме этого, высота пламени в биокамине может регулироваться. Оснащенные электроникой варианты биокаминов могут управляться дистанционно, например, смартфоном или планшетом.

Общие правила безопасности при обращении с биокаминами

В биокамине горит не само жидкое топливо, а его пары. Существует возможность, что ее пары моментально вспыхнут. Именно поэтому используются длинные зажигалки или спички и запрещается использовать горящую бумагу, солому, палочки и т.п. Такие предметы из-за слишком большого факела могут спровоцировать вспышку.

Голову нужно держать подальше, чтобы при вспышке не загорелись волосы, брови, ресницы, борода. Волосы загораются мгновенно и легко получить из-за этого сильный ожог, который на многие месяцы обезобразит лицо. Также можно повредить глаза.

Чтобы над горелкой не произошло накопление большого количества паров, разжигать биокамин нужно сразу же после того, как было залито топливо. Также не рекомендуется хранить устройство с залитым в резервуар этанолом, даже, если оно на самом дне. Полностью выжигайте все топливо. Храните биоэтанол в герметичных пластиковых бутылках с плотно закрученной крышкой. Только в этом случае летучая жидкость не будет испаряться.

Ни в коем случае нельзя использовать биокамины, если:

• устройство после предыдущего использования еще не успело остыть до комнатной температуры;
• количество топлива в баке меньше минимального уровня;
• используется некачественное, сомнительное, суррогатное топливо, в том числе обычный спирт;
• в зоне горения находятся посторонние предметы;
• рядом находятся легко воспламеняемые вещи;
• устройство было самостоятельно отремонтировано;
• поджигание производится при помощи горящего факела из бумаги, соломы, веток и других подручных предметов.

Также нельзя пользоваться камином:

• несовершеннолетним детям, если за ними не присматривают взрослые;
• лицам в алкогольном опьянении;
• низко наклонившись над ним.

Также не допускайте, чтобы к устройству лезли домашние животные или маленькие дети. Не забывайте, пожалуйста, что любое пламя — это потенциальная опасность.

Также биокамин должен быть установлен в таком месте, где он не может случайно быть сбит или, опрокинут. У переносного устройства основание должно быть устойчивым. Если камин перевернется, то горящее топливо мгновенно растечется. Такая ситуация может грозить пожаром. Поэтому будьте аккуратны и предусмотрительны.
