Подробнее о технических характеристиках и конструкции биметаллических радиаторов
В качестве исходных материалов для производства данных отопительных элементов используются следующие сплавы: медь и алюминий, сталь и алюминий. На отечественном рынке первый вариант не пользуется столь большой популярностью, как второй, по причине завышенной стоимости. А вот как правильно установить биметаллические радиаторы у себя в квартире, подробную информацию вы найдете тут.
Почему именно сплав стали и алюминия считается лучшим для биметаллических радиаторов?

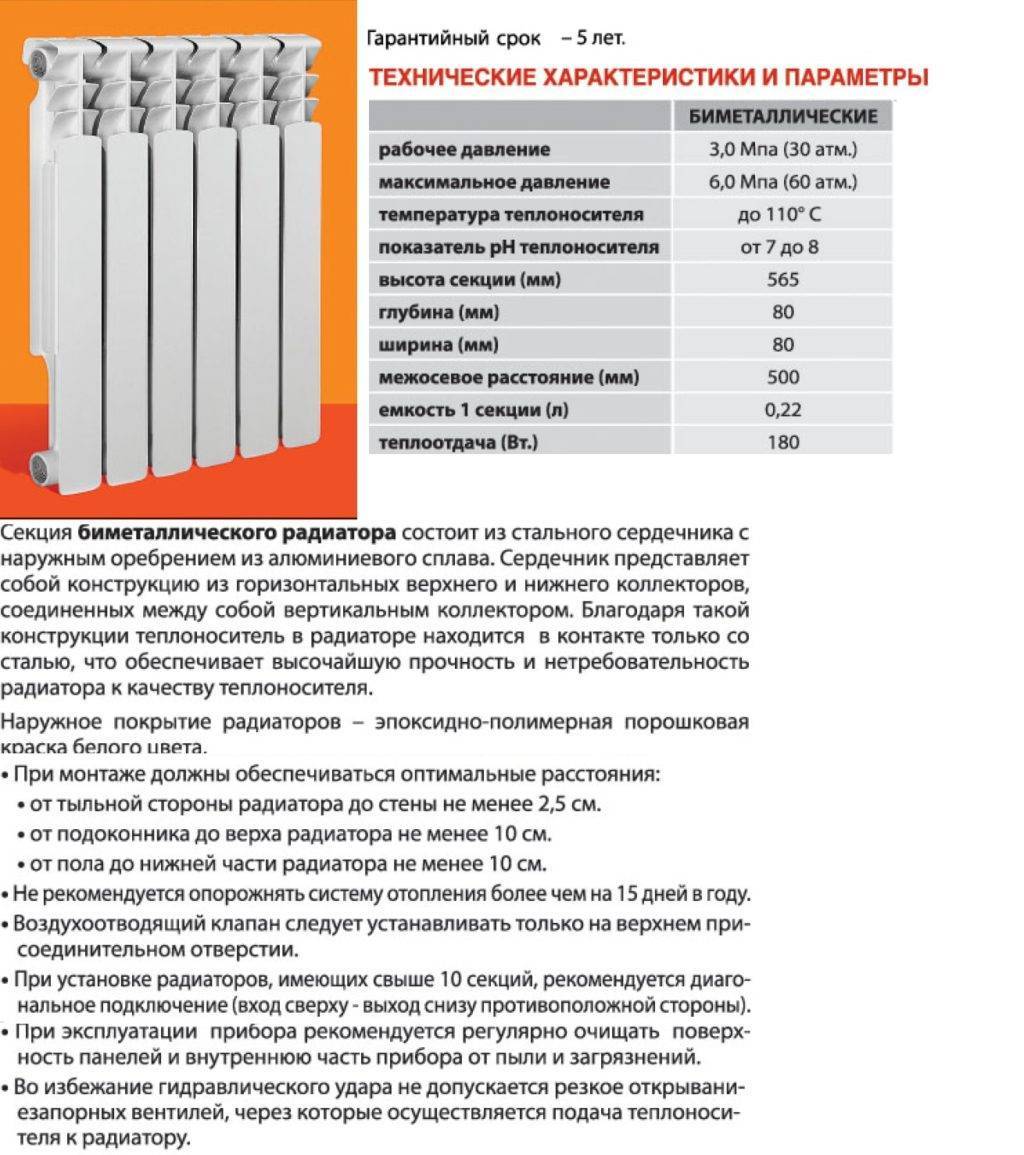

Биметаллические радиаторы отопления имеют хорошие технические характеристики.
Как известно, централизованная отечественная система отопления обладает рядом технических характеристик. Это кислотная или щелочная реакция теплоносителя в трубах, температура воды в системе, превышающая все допустимые нормы, высокое рабочее и испытательное давление, присутствие гидравлических ударов. Все это должен выдерживать стандартный радиатор, при этом достаточно эффективно прогревать помещение и иметь малую тепловую инерционность.
Еще несколько десятилетий назад к вышеописанным условиям эксплуатации идеально подходили чугунные батареи. Они выдерживали все. Кроме конвекционного способа обогрева помещения, они излучали еще и тепловую радиацию, что в разы увеличивало эффективность работы системы отопления. Однако нагреть такие приборы, а потом их остудить было крайне непросто и порой на это тратилась масса драгоценной тепловой энергии. Поэтому инженераыпроектировщики крупных компаний-производителей обогревательного оборудования стали думать, как решить данную проблему. Решение было принято в пользу алюминия. Он химически инертен, быстро передает тепло путем конвекции воздуха, также быстро остывает и нагревается, тем самым упрощая процесс регулировки температурного режима в помещении. Но алюминий не выдерживает высокого давления, гидравлические удары нанесут ему непоправимый ущерб.
Выход был найден. Алюминий усилили сталью. Хотя коэффициент теплообмена стали немного ниже по сравнению с алюминием, все же сталь прочнее и стойко переносит гидравлические удары. Но сталь подвергалась коррозии, поэтому ее покрывали защитным слоем на основе эмалей и полимеров. То есть теперь конструкция радиатора выглядела следующим образом: на стальной сердечник (горизонтальные и вертикальные трубы) «одевается» алюминиевый чехол.
Выбор биметаллического радиатора
После принятия решения о замене чугунного радиатора на биметаллический образец или приобретении нового подобного устройства необходимо остановиться на конкретной модели. Для окончательного выбора необходимо:
- Остановиться на каком-либо виде радиатора;
- Исследовать рынок материалов для изготовления радиаторов;
- Определить коэффициент полезного действия для анализа таких параметров, как пропускная способность и теплоотдача биметаллических радиаторов отопления, расчет которой требуется отдельно произвести;
- Осуществить замер веса прибора, отчего будет достаточно легко понять, из какого материала он изготовлен. Например, биметаллические радиаторы внешне схожи с алюминиевыми, но обладают разницей в весе на 55%.
https://youtube.com/watch?v=cWR96Fnc1mA
Биметаллические радиаторы могут производиться:
- С применением цельной стали, фиксируемой на каркас радиатора по всем техническим требованиям;
- С использованием стальных листов не по всей поверхности приборов, а в местах расположения трубок для нагревания.
В первом случае радиаторы отопления биметаллические, высота 800 более защищены от коррозии.При использовании листов из стали необходима более точная и скрупулезная сборка во избежание смещения пластин, и, как следствие, снижения КПД.
Так же полезно знать, что лучше выбрать — алюминиевые или биметаллические радиаторы, о их достоинствах и недостатках.
Виды биметаллических батарей: секционные, монолитные
Батареи этой разновидности делятся на два типа: разборные (секционные) и монолитные.
Монолит
Это надёжные конструкции, не состоящие из отдельных секций. Теплоноситель в них движется по стальным каналам, которые зафиксированы сваркой в единый механизм, залитый под давлением алюминиевым сплавом.
Такой радиатор не подвержен протечкам, отличается высокой теплоотдачей, способен выдерживать прогрев теплоносителя до 135 °C.
Разборные
Представляют собой соединение отдельных секций. Каждая из них состоит из двух горизонтальных сердечников, скреплённых вертикальной трубой диаметром меньше их, которая залита алюминиевым расплавом.
Фото 2. Разборный (иначе секционный) биметаллический радиатор отопления. Прибор состоит из семи секций.
Для плотной фиксации секций друг к другу применяют уплотнительные прокладки.
Большое разнообразие радиаторов по высоте и тепловой мощности объясняется тем, что промежуток между сердечниками может варьироваться от 200 мм до 1200 мм.
Разборные биметаллические конструкции способны функционировать с теплоносителем, прогретым до температуры 95 °C. Недолго они работают с ним и при 115 °C, поддерживая при этом давление 3,5 МПа.
Трубчатые
По своему внешнему виду конструкция во многом похожа на чугунную: нижний и верхний коллекторы соединены стальными трубками. Фиксация элементов производится с помощью лазерной универсальной сварки.
Такие батареи подходят для установки в пятиэтажках либо частных домах. Это связано с тем, что в многоэтажках часто случаются гидроудары в результате которых трубчатые конструкции могут разгерметизироваться.
Эти радиаторы отличаются отсутствием острых углов, высокой износоустойчивостью, на них не скапливается пыль.

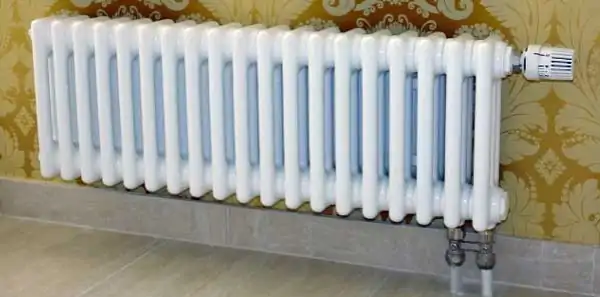

Фото 3. Узкий биметаллический радиатор трубчатого типа. Прибор похож на обычную чугунную батарею.
Основные характеристики трубчатых радиаторов:
- число трубок может быть от 1 и более;
- высота имеет значения от 3 см до 30 см;
- расстояние между секциями 4,5 см и 6,5 см. Последний параметр актуален к использованию в медицинских учреждениях;
- глубина 22,5 см;
- показатель толщины 0,1—0,2 см;
- большое разнообразие видов сечений: круглое, треугольное, плоское, прямоугольное.
Трубчатые батареи бывают горизонтальными и вертикальными, угловыми и дизайнерскими.
Установка (монтаж) биметаллических радиаторов отопления
Полная конструкция представляет из себя трубы и, непосредственно, сам радиатор. Соединяются эти два компонента точечной сваркой. По этим причинам лучше прибегать к помощи высококвалифицированных специалистов, которые сделают работу безопасно, качественно и в кротчайшие сроки.
При установке биметаллических радиаторов мастера советуют использовать полипропиленовые трубы. Это весьма упрощает установку последнего и минимизирует риск того, что трубы могут забиться нежелательным налётом изнутри во время эксплуатации.
Конкретно, что стоит знать касательно установки:
Установка происходит после подготовки рабочего пространства, совершения разметки и высверливания креплений для кронштейнов.
Устанавливают радиатор руководствуясь расстоянием от пола до низа радиатора. Этот показатель желательно выдерживать в районе 60-120 миллиметров. Это делается для того, чтобы добиться максимального теплообмена.
Монтаж стоит проводить строго под оконным пространством.
Что же касается технической части, то стоит руководствоваться следующими шагами:
Когда закончили разметку высверливаются отверстия под кронштейны и закрепляются дюбелями с цементным раствором.
Затем радиатор оснащается краном Маевского (он позволяет удалять из системы воздушные излишки). Также он оснащается футорками и переходниками в том месте, где радиатор соединяется с трубами.
Последними шагами является оснащение водного стояка кранами. Затем производится монтаж труб, который соединяет сам радиатор и стояк.
Как можно видеть, установка биметаллического радиатора не является сложным процессом если грамотно следовать пошаговой инструкции.
Ребра
При покупке попробуйте пальцами хорошенько сжать тонкие ребра радиатора.
Если вы понимаете, что еще чуть-чуть и они погнутся или сломаются – это плохой продукт из некачественного сплава алюминия.
Толщина таких ребер обычно менее 1мм.
У хороших моделей они начинаются от 1мм.
Также смотрите на длину этих ребер.
Они должны максимально низко начинаться и максимально высоко заканчиваться.
При этом обращайте внимание и на внутреннее оребрение. Часто у радиатора передняя и задняя «стенки» широкие, а внутри оребрение минимальное, хотя по факту оно может давать до трети «мощности»
Проверяйте, чтобы задняя стенка радиатора имела достаточно широкое посадочное место для кронштейна.
За счет этого батарея не будет создавать неприятных звуков, когда температурное расширение на стояке тянет за собой радиатор и он двигается по кронштейнам.
Также для крепления рекомендуется применять кронштейны с пластиковым набалдашником.
Очень часто при плохом заземлении котла в доме (или его отсутствии), потенциал с металлического радиатора начинает утекать в стену через этот самый кронштейн.
По итогу через три года эксплуатации в верхней трубке коллектора появляется дырка. Образуется она как раз возле металлического кронштейна.
Причем подвержены этой беде даже супернадежные радиаторы с 25-ти летней гарантией.

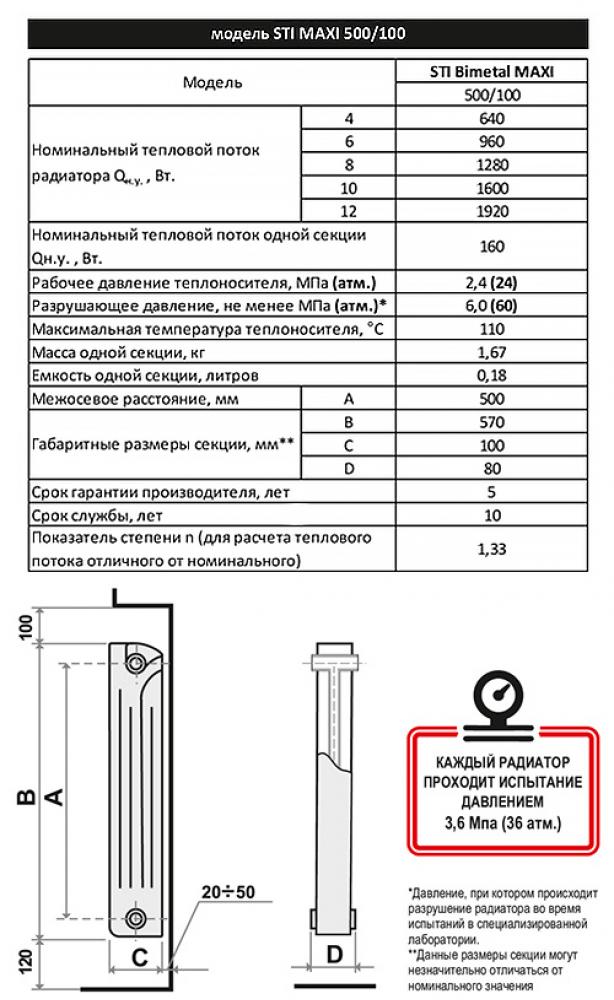

Производители
В настоящее время на рынке отопительного оборудования можно найти большое количество разных моделей биметаллических радиаторов, выпускаемых как российскими, так и зарубежными производителями. Рассмотрим основные характеристики наиболее популярных моделей.
| Модель | Расстояние между осями, мм | Размер секции: ширина*высота*глубина (мм) | Максимальное рабочее давление, Бар | Тепловая мощность секции, Вт |
|---|---|---|---|---|
| Rifar (Россия) | ||||
| Rifar Forza 350 | 350 | 415*90*80 | 20 | 136 |
| Rifar Forza 500 | 500 | 570*100*80 | 20 | 202 |
| Rifar MONOLIT 350 | 350 | 415*100*80 | 100 | 136 |
| Rifar MONOLIT 500 | 500 | 577*100*80 | 100 | 194 |
| Global Radiatori (Италия) | ||||
| Style 350 | 350 | 425*80*80 | 35 | 125 |
| Style 500 | 500 | 575*80*80 | 35 | 168 |
| Style Plus 350 | 350 | 425*80*95 | 35 | 140 |
| Style Plus 500 | 500 | 575*80*95 | 35 | 185 |
| Royal Thermo (Италия) | ||||
| BiLiner Inox 500 | 500 | 574*80*87 | 20 | 171 |
| BiLiner 500 | 500 | 574*80*87 | 20 | 171 |
| Tenrad (Германия) | ||||
| Tenrad 350 | 350 | 400*80*77 | 24 | 120 |
| Tenrad 500 | 500 | 550*80*77 | 24 | 161 |
| Gordi (Китай) | ||||
| Gordi 350 | 350 | 412*80*80 | 30 | 460 |
| Gordi 500 | 500 | 572*80*80 | 30 | 181 |
| Sira Industrie (Италия) | ||||
| Gladiator 200 | 200 | 275*80*80 | 30 | 90 |
| Gladiator 350 | 350 | 275*80*80 | 30 | 140 |
| Gladiator 500 | 500 | 423*80*80 | 30 | 185 |
| ООО Литиз (Украина) | ||||
| Алтермо ЛРБ | 500 | 575*82*80 | 18 | 169 |
| Алтермо РИО 500 | 500 | 570*82*80 | 18 | 166 |
| Grandini (Италия) | ||||
| Grandini 350 | 350 | 430*80*82 | 16 | 130 |
| Grandini 500 | 500 | 580*80*80 | 16 | 167 |
Таким образом, качественные биметаллические радиаторы отопления способны эффективно работать на протяжении длительного промежутка времени.
Преимущества и недостатки биметаллических радиаторов
Основа конструкции биметаллических радиаторов отопления – это простая, но в то же время и гениальная идея. Они комбинируют, казалось бы, совершенно несовместимые алюминий и железо. В каком-то смысле данные конструкции представляют собой альтернативу между привычными чугунными приборами и более новыми и эффективными радиаторами из алюминия.
Схема устройства биметаллического радиатора.
В основном отопление строится с применением чугунных радиаторов и стальных труб. Последние создают множество проблем, среди которых: соединение труб с батареями отопления и между собой, качество труб, схемы и эксплуатационные качества батарей, требования к крепежу батарей, схемы соединения труб в зависимости от применяемой системы отопления. Абсолютно все вышеприведенные качества могут быть рассмотрены с точки зрения наиболее основных критериев: безопасности и надежности.
Данная система особенностей часто лишена очень важного критерия – химических процессов, которые происходят внутри батарей отопления и труб. Соответственно, речь пойдет о преимуществах и недостатках радиаторов отопления из биметалла
Соответственно, химические процессы внутри батарей происходят относительно более часто во времени, нежели в пространстве.
Таким образом, они протекают довольно медленно. Именно эта медлительность создает множественные проблемы на пути использования приборов. Физические и химические процессы, которые происходят на протяжении большого промежутка времени, могут стать причиной прорыва батарей, труб, а также их соединений. Вред от подобных протечек может стать колоссальным.
Второе, о чем стоит упомянуть, – это присутствие опасных для жизни и вредных веществ в структуре воды, что является определяющим фактором для нашего организма. Это не имеет большое отношение к отоплению. Однако данный аспект не должен стоять в стороне в процессе выбора труб водоснабжения.
Причина проблем и связанных с ними химических реакций – это в первую очередь контакт воды с внутренней плоскостью батарей отопления и труб, не исключая биметаллические радиаторы. Стоит подметить, что при изготовлении радиаторов подобного типа медь используется достаточно редко.
Схема подключения радиаторов.
Комплекс металлических труб и чугунных батарей отопления часто становится местом, где происходят разнообразные нежелательные химические процессы. При подключении меди к данному комплексу ситуация еще более ухудшится, поскольку неконтролируемое число различных компонентов (в большей степени вредных для здоровья) повысится. Таким образом, медь советуют применять в комплексах автономного отопления загородных домов.
Комбинировать металл без применения каких-либо особых технологических приемов в электрических и сантехнических комплексах крайне не рекомендуют. В подобных системах часто происходят процессы коррозии металлов. Касательно сантехники, в первую очередь не рекомендуют применять различные металлы в местах использования горячей воды.
BASE
Надежность межсекционного соединения достигается за счет фрезерования торца коллектора под прокладку типа O-ring из материала EPDM. Такая технология сборки радиатора из секций обеспечивает герметичность межсекционного стыка за счет образования замкового соединения. Это соединение существенно надежнее обычного соединения коллекторов с использованием плоской прокладки, которое применяют в обычных биметаллических секционных радиаторах.
Каждая секция радиатора RIFAR Base состоит из стальной трубы, залитой под высоким давлением высококачественным алюминиевым сплавом, обладающим высокими прочностными и антикоррозионными свойствами. Полученное в результате изделие с развитым оребрением обеспечивает эффективную теплоотдачу при максимальном запасе прочности.
При производстве радиаторов компания РИФАР использует стальные трубы собственного изготовления из качественной конструкционной стали, обеспечивающие высокие эксплуатационные характеристики и коррозионную стойкость выпускаемых приборов.

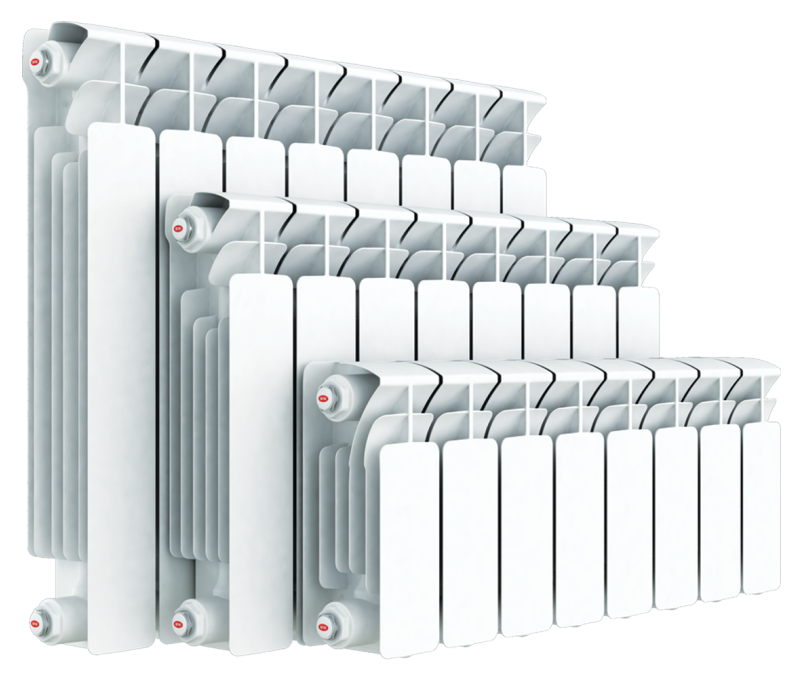

Радиаторы RIFAR Base представлены тремя моделями с межосевыми расстояниями 500, 350 и 200 мм.
Модель RIFAR Base 500 – одна из самых надежных и мощных среди биметаллических радиаторов, что делает ее приоритетной при выборе радиаторов для отопления больших и/или слабоутеплённых помещений. Широкий модельный ряд позволяет выдержать единый стиль в помещениях с различными ограничениями по высоте в местах установки отопительных приборов. Преимуществом модели RIFAR Base 200 является закрытая задняя поверхность секции, что позволяет использовать прибор в сочетании с панорамным остеклением окон.
Радиаторы RIFAR Base предназначены для использования в водяных системах отопления открытого или закрытого типа, подключенным к внешним теплосетям по зависимой или независимой схемам.
Серийно производятся радиаторы с числом секций от 4 до 14.
Радиаторы модификации RIFAR Base Ventil предназначены для нижнего подключения к системе отопления и применяются при устройстве современных систем отопления с лучевой разводкой или модернизации традиционных систем отопления со скрытием инженерных коммуникаций.
Для установки радиаторов вдоль закругленных стен производятся уникальные радиаторы с радиусом кривизны RIFAR Base Flex.
Подтверждая высокие конструктивные характеристики своих радиаторов и благодаря системе контроля качества, действующей на предприятии, компания РИФАР устанавливает гарантийный срок на радиаторы модели Base 10 лет при соблюдении условий монтажа и эксплуатации; срок службы радиаторов составляет 25 лет с момента установки.
Радиаторы RIFAR Base прошли обязательную сертификацию на соответствие требованиям ГОСТ 31311-2005. Вся продукция застрахована СПАО «ИНГОССТРАХ».
Технические характеристики одной секции
| Межосевое расстояние, мм | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||
| 500 | 570 | 80 | 100 | 197 | 0,20 | 1,84 |
| 350 | 415 | 80 | 90 | 139 | 0,18 | 1,25 |
| 200 | 261 | 80 | 100 | 100 | 0,16 | 0,90 |

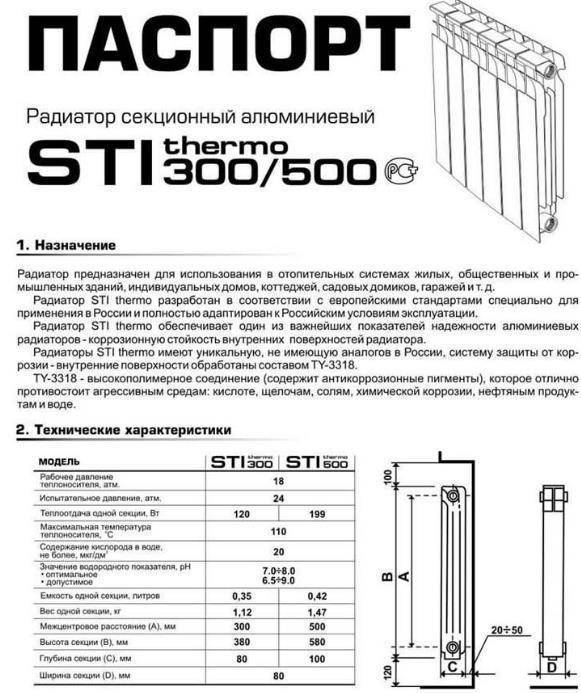

- Паспорт:
- Сертификат:
Устройство радиаторов отопления из биметалла
Биметаллические радиаторы отопления – это некий выход из ситуации, когда человек вынужден осуществлять большие траты. Они являют из себя металлическую трубу, покрытую алюминием. Соответственно, внутри железо, идеально подходящее к металлическому комплексу отопления и держащее давление более эффективно, а снаружи – алюминий, характеристика теплопроводности которого более высокая и качественная, нежели у стали либо чугуна (биметалл – «два металла»).
Технология создания данных устройств очень сложна и представляет собой специализированное литье под высоким давлением. Тем не менее, помимо этого, существуют и более простые методы (точечная сварка). Как результат, мы получаем совмещение несовместимого (железа и алюминия). Эти два металла очень плотно прилегают друг к другу, создавая впечатление, что они вплавлены друг в друга.
Подходя к итогам этого описания, напрашивается вывод. Радиаторы из биметалла на сегодняшний день представляют собой замечательное решение для городских квартир, где используются центральные комплексы водяного отопления на основе стали, железа. Более того, многоквартирные дома подразумевают применение более высокого давления, нежели частные. Таким образом, в городе давление в отопительном комплексе может подниматься до 10 атм., а в частных оно в основном составляет 2-5 атм.
Какой биметаллический радиатор отопления лучше выбрать для квартиры
При установке новых и замене старых приборов отопления в квартирах на биметаллические изделия, необходимо учитывать пограничные параметры рабочего давления, на которое оно рассчитано.
Так же принимать нужно во внимание качество теплоносителя и если оно низкое, то выбирать нужно модели, в которых стальной каркас из трубок обработан антикоррозионным внутренним покрытием. Лучшими радиаторами для квартир будут батареи, способные выдерживать скачки давления до 30 атм
Важно учитывать нормативное давление в централизованной теплосети
Лучшими радиаторами для квартир будут батареи, способные выдерживать скачки давления до 30 атм
Важно учитывать нормативное давление в централизованной теплосети
Радиаторы: алюминий или биметалл? «Никогда не ставь!» И прочие мифы.
Монтаж радиаторов отопления.
Установка любых приборов должна проводиться специалистом. Биметаллические радиаторы не исключение. Радиатор должен быть закреплен строго горизонтально по уровню, на расстоянии 200мм от пола и от окна.
Каждый радиатор необходимо оснастить краном Маевского, устройством, стравливающим воздух из системы отопления. Перед монтажом систему необходимо промыть, чтобы избежать попадания грязи в радиаторы.
Порядок монтажа:• размечаем места крепления кронштейнов, с учетом требования конкретной модели,• укрепляем кронштейны дюбелями,• устанавливаем радиатор на кронштейны горизонтальными участками между колонок секций,• краном соединяем радиатор с контуром отопления.
Здесь же скажем несколько слов о повышении эффективности радиатора. Во-первых, при монтаже надо убедиться в отсутствии заусениц внутреннего канала. В дальнейшем он послужит плотиной напора воды. Особенно это актуально для мягких медных сердечников. Во-вторых, влажная уборка пыли повышает теплоотдачу устройства. В-третьих, нельзя располагать батарею слишком близко к стене или полу. Если белоснежная окраска радиатора потускнела или пожелтела не стоит ежегодно красить его, теплопроводность может снизиться почти до нуля под толстым слоем краски.
Необходимо еще сказать о качестве воды в системе отопления. Псевдобиметаллические радиаторы, как и алюминиевые, сильно страдают от некачественной воды в системе. А очень жесткая вода способна забить накипью и биметаллические изделия.В системах центрального отопления вода уже правильно подготовлена к эксплуатации. В своем доме вам придется позаботиться об этом самостоятельно. Воду очищаем фильтром, даем отстояться, снижаем жесткость с помощью химикатов (например, умягчителем АкваЩит).
Страна-производитель
Данный параметр является наиболее незначительным из всех, что представлены в списке
На то, в какой стране сделан радиатор стоит обращать внимание только после ознакомления с другими характеристиками. Каждая страна выпускает как хорошие биметаллические радиаторы, так и плохие
Необходимо уяснить следующие вещи:
- И итальянский, и российский радиатор на самом деле может быть китайской моделью.
- Если продавец утверждает, что батарея была сделана по “итальянским технологиям”, то вполне вероятно, что на самом деле конструкция была собрана в Китае на оборудовании итальянских производителей.
- Настоящие итальянские радиаторы завозят в страну достаточно редко и в небольшом количестве, поэтому цена на подобные конструкции очень высокая.
- Для того, чтобы на сто процентов убедиться в стране-производителе, необходимо ознакомиться с сертификатом ЕАЭС. Если продавец наотрез отказывается выдавать данный сертификат, то скорее всего он пытается скрыть, откуда на самом деле были завезены радиаторы.
Одна секция настоящих итальянских батарей в среднем стоит в полтора раза дороже среднестатистического радиатора. Теплоотдача подобных моделей варьируется в пределах от 130 до 185 Вт. Максимально допустимая температура теплопередающего вещества составляет 110 градусов по Цельсию. Рабочее давление итальянских радиаторов равно 35 барам. Срок службы в среднем составляет 20 лет.
Российские биметаллические радиаторы для частного дома или квартиры стоят от 500 до 900 рублей (данные на 2021 год). Показатель теплоотдачи равен 100-200 Вт. Максимальная разрешенная температура воды внутри радиатора может достигать 135 градусов по Цельсию. Рабочее давление российских радиаторов может начинаться от 20 бар и достигать 150 бар.
Что касается других стран, можно обратить внимание на радиаторы, произведенные в Южной Корее, Польше, и Китае. Последние чаще всего стоят в разы меньше, чем итальянские или российские, но при малом бюджете можно обратить внимание и на них
Довольно часто на рынке можно найти вполне приличные конструкции из Китая, которые хорошо справляются с давлением воды и сделаны из прочного материала. Однако, если радиаторы будут использоваться в местах с повышенным давлением и сильными гидроударами, то тратить деньги на приобретение китайских моделей не рекомендуется, так как скорее всего конструкции быстро лопнут и придется покупать более качественную продукцию других производителей. Давление в трубах во многом зависит от того, на каком этаже находится квартира покупателя. Чем выше этаж, тем сильнее будет давление теплоносителя
Секционная теплоотдача польских батарей составляет в среднем от 120-170 Вт, южнокорейских – 130-170. Максимальная рабочая температура данных радиаторов равна 110-130 градусов по Цельсию.
