Этапы создания свайного фундамента
Перед тем как установить несколько свай под баню, нужно очистить территорию от растительности. Далее, согласно чертежу фундамента, делают разметку на земле и приступают к бурению скважины ручным буром диаметром до 300 мм. Для определения количества свай учитывают вес бани.
Далее делают опалубку – трубу из рубероида или металла, которая соответствует диаметру скважины и превышает ее глубину на 200 мм. Возвышающую над землей часть трубы из рубероида стягивают проволокой. После чего конструкцию опускают в скважину.
Для выполнения арматурного каркаса берут 3 арматуры диаметром 6 мм и скрепляют их друг с другом поперечинами каждые 500 мм. Они должны быть выше самих, заливаемых бетоном, свай для соединения ростверком. Затем всю конструкцию заливают бетоном слоями по 60 см, уплотняя его с помощью вибратора.
Сваи должны отстояться в течение 10 дней. Далее приступают к установке ростверка – верхней части фундамента. Для этого делают опалубку из дерева, армируют его и заливают бетоном. Не забудьте выставить поперек отрезки трубы для дальнейшей вентиляции подпольного пространства бани. Ростверк делают высотой не менее 30 см и шириной не более 40 см.
Также можно ростверк выполнить из сборных железобетонных балок, которые тщательно закрепляют на оголовке свай, приваривая их к вертикальным стержням свай, и после монтажа тщательно заполняют бетоном или цементным раствором все стыки и швы. Перед возведением несущих стен бани нивелиром или водяным уровнем необходимо проверить горизонтальность основания ростверка, выравнивая его при необходимости цементным раствором.
Для удешевления конструкции бани можно прямо на металлические опоры устанавливать деревянные брусья. А сруб надежно армировать гвоздями или проволокой. Между фундаментом и брусом необходимо положить гидроизоляцию. Этот же материал помещают между обвязкой и стенами. Все открытые места бруса необходимо покрыть мастикой, это защитит обвязку от гниения.
Столбчатый фундамент для бани
На вопрос, как сделать фундамент под баню максимально бюджетным, есть простой ответ: поставить её на столбики.
Сделать столбик можно из множества доступных материалов.
- Деревянное бревно или брус.
- Железобетонная свая, заборный столб, пасынок для столбов воздушных линий.
- Гранитные камни.
- Кирпич железняк.
- Строительные блоки.
Буронабивные столбики устраивают бурением скважины расчётного диаметра, её армированием и заливкой бетоном. Опалубить скважину можно трубой, листом, бочкой. Для обратной засыпки используют песок.
Целесообразно использовать ручной бур ТИСЭ. Особенность его в том, что он позволяет сделать уширение – подошву – на дне скважины. Это значительно повышает несущую способность фундамента.
Глубина заложения столбиков – ниже точки промерзания плюс 50 см. Слой песка, щебня для пучинистых грунтов – не менее 15 см.
Столбчатые фундаменты мелкого заложения устраивают из ж/б колец КС 7.9, диаметром 70 или 90 см. Их вкапывают на глубину до 1 м, заполняют утрамбованным послойно песком. Сверху укладывается ж/б плита 100 — 120 мм. По ней устраивается ростверк.
Надёжный столбчатый фундамент для бани готов.
Устройство свайно ростверкового фундамента своими руками
Первое с чего начинается устройство свайно ростверкового фундамента — это подготовка необходимых инструментов.
Инструменты
Для проведения разметки и установки винтового фундамента необходимо иметь:
- Рулетку не менее 20 м, она понадобится при проведении разметки.
- Строительный уровень, желательно запастись инструментом, оснащенным магнитами, так как в процессе проведения работ его можно закрепить на основание сваи, что значительно добавит комфорта.
- Гидравлический уровень, позволит практически идеально разметить плоскость, которую должны образовывать оголовки изделий для укладки на них ростверка.
- Бур для земли, необходим для подготовки лунок под монтаж винтовых опор.
Совет: Бур должен быть меньше по диаметру, чем свая. Это необходимо для того, чтобы свая плотно входила в землю.
- Лом металлический.
- Два отрезка металлической трубы диаметром 45-50 мм и длиной 2.5 метра для вкручивания опор.
- Веревка или строительная шнурка для проведения разметки.
Расчет
Для того чтобы максимально точно рассчитать требуемое количество опор для постройки бани, удобно воспользоваться онлайн калькулятором. Если доступа во всемирную паутину нет, а расчет производить необходимо, нужно придерживаться следующих принципов:
- Во всех углах фундамента должно быть установлено по свае.
- Максимальное расстояние между сваями в фундаменте не должно превышать три метра.
- Если у стен есть перегородки, то в том месте, где они пересекаются с основной стеной, должна в обязательном порядке устанавливаться опора.
Придерживаясь этих простых правил, можно без особых проблем высчитать необходимое количество изделий для изготовления надежной и устойчивой конструкции.
Подготовка участка и разметка
Непосредственно перед разметкой, необходимо очистить периметр участка. Сделать так, чтобы разметке и дальнейшему монтажу ничего не мешало.
После этого можно обозначить место установки первой сваи и приступать к дальнейшей разметке. Сначала размечаются места установки угловых свай. Делать это нужно максимально внимательно, при этом обязательно проверять диагонали.
Важно: Максимальное расхождение диагоналей не должно превышать 4 см.
После того как углы размечены и обозначены кольями, между ними натягивается веревка или строительная шнурка. Затем устанавливаются колышки в тех местах, где должны будут располагаться остальные сваи. Не стоит забывать о том, как проводился расчет и где будут располагаться перемычки стен, все необходимо делать по заранее намеченному плану. После того как разметка проведена, можно приступать к бурению и установке свай.
Монтаж
Непосредственно перед тем как вкручивать изделие, для него необходимо подготовить направляющую лунку. Сделать это можно при помощи бура, при этом не стоит забывать, что диаметр бура должен быть немного меньше диаметра сваи.
Глубина бурения выбирается в зависимости от того, на какое расстояние необходимо заглубить сваю, но на несколько десятков сантиметров меньше, т. к. необходимо, что бы свая какое-то расстояние прошла самостоятельно. Так она будет гораздо лучше держаться в почве.
Следующий этап, это непосредственно вкручивание сваи. Для проведения этой операции понадобится минимум три человека. Один находится возле сваи и старается удерживать её строго вертикально, а два других при помощи металлического лома, продетого в технологическое отверстие в верхней части сваи, и двух отрезков металлических труб, одетых на края лома с разных сторон, постепенно проворачивают и тем самым вкручивают сваю в землю.
Такой способ монтажа, хоть и не отличается скоростью, позволяет без особых проблем смонтировать винтовые сваи без применения техники.
Первые сваи устанавливаются по углам, это необходимо чтобы в дальнейшем можно было контролировать установку промежуточных изделий при помощи шнурки.
Совет: конечно, качество ручного монтажа заметно отличается от установки при помощи специальной техники и опоры в некоторых случаях могут устанавливаться немного криво. Чтобы этого избежать, в момент закручивания сваи можно немного наклонять её в противоположную сторону от места, в котором лопасть винта врезается в землю. Это достаточно сложно объяснить на словах, но когда начнутся работы, понять в какую сторону наклонить не составит труда.
Смонтированные трубы выравниваются при помощи гидравлического уровня, после чего на них привариваются оголовки, на которые и будет устанавливаться ростверк. Оголовки позволяют частично компенсировать неточности монтажа свай.
Плюсы и минусы фундамента на винтовых сваях
Отличительной чертой подобного основания является то, что опоры изготавливаются из металлической трубы с наконечником. Он имеет лопасти. Такой устройство свай дает возможность закручивать опоры в грунт без разрыхления почвы. Так опоры получают стабильное положение.
Дополнительную устойчивость конструкции придают лопасти, которые являются преградой для усадки. Максимальный вес, который способна выдержать только одна винтовая свая, — 25 тонн нагрузки. Параметры конструкции (диаметр, длина) определяются в соответствии с выбранным заказчиком проектом бани. Современное разнообразие винтовых свай позволяет выбрать наиболее подходящий их тип под любой объект строительства, будь то легкая деревянная постройка или многотонная бетонная конструкция.
Чем же хорош винтовой фундамент для бани? У него есть ряд преимуществ.
- Значительная экономия бюджета. Строительство фундамента на винтовых сваях обойдется заказчику в разы дешевле, чем создание другого типа конструкции.
- Короткие сроки строительства за счет применения специальных автоматических инструментов. Укрепление винтовых свай не требует значительных физических усилий, а используемые устройства легко проникают на нужную глубину земли.
- Отсутствие необходимости применения тяжелой строительной техники для разрыхления почвы.
- Проведение строительства в любой сезон.
- Универсальность конструкции.
- Возможность быстрой доставки винтовых свай.
- Экологичность. Используемые при создании этого основания материалы и применяемые виды работ не оказывают негативного влияния на природу.
Есть ли у такого фундамента недостатки? Да, но их выявление полностью зависит от правильности монтажа конструкции. Иными словами, если на этапе строительства были допущены определенные ошибки, то негативные последствия вскоре дадут о себе знать. Поэтому создание винтового свайного фундамента следует доверять лишь специалистам.
На надежность свай влияет структура почвы, на которой осуществляется монтаж конструкции, а также уровень грунтовых вод и рельеф местности. Хотя все эти факторы не являются преградой для строительства фундамента на сваях, но для наиболее устойчивого укрепления опор следует максимально изучить эти аспекты. Иначе при погрешностях в работе возможна усадка всего сооружения либо его части.
Где купить домокомплект маленькой каркасной бани
Строить каркасную баню своими руками гораздо проще, используя своеобразный строительный конструктор — домокомплект, в который включены все крупноформатные элементы для возведения. Основными составными частями домокомплекта каркасной бани являются брусья и панели. Использовать готовые домокомплекты можно только в случае наличия фундамента. Все составляющие подгоняются по размеру (если необходимо), собираются и закрепляются на основании.

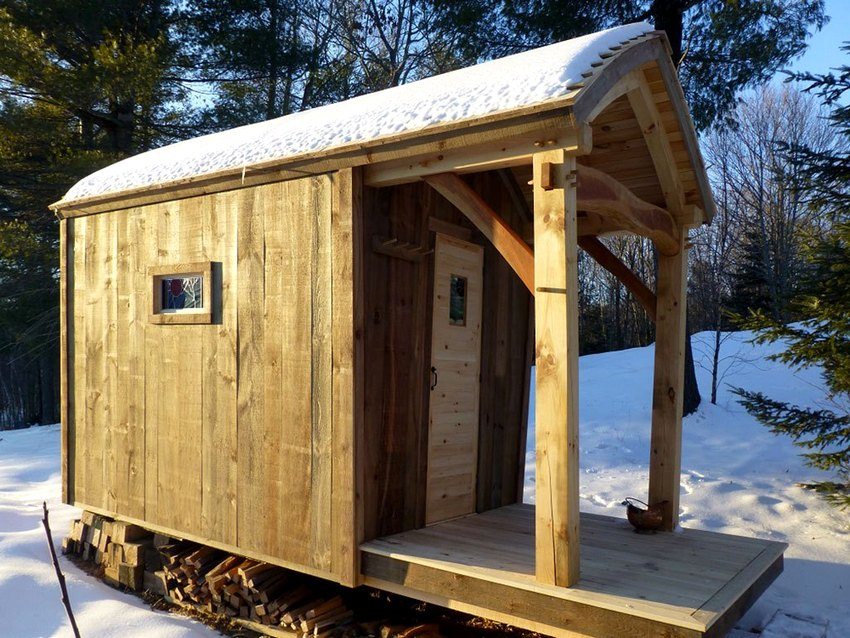

Готовая маленькая каркасная баня из бруса, установленная на фундамент из бетонных столбиков
Домокомплекты небольших каркасных бань имеют некоторые преимущества перед сооружениями, возводящимися стационарно. Во-первых, компактные размеры мини-бани позволяют установить ее конструкцию даже на скромном участке. Во-вторых, есть возможность быстро разобрать строение и транспортировать в другое место. В третьих, наличие внутренней разводки коммуникаций позволяет быстро подключиться и сразу же использовать баню по назначению.
Домокомплекты, выполненные в заводских условиях, сопровождаются проектами бань со сборочными чертежами и архитектурными разделами. По желанию заказчика компания может предложить услуги по оформлению разрешений и получению технических условий на электро-, газо-, и водоснабжение. Пакет всех разрешительных документов прикладывается к типовому проекту.
Обычно, самая низкая стоимость комплектов у тех организаций, которые самостоятельно занимаются изготовлением всех комплектующих. Благодаря заводской сборке и подгонке щитов, что составляет более 70% от стоимости всех работ, цена установки бани на участке значительно снижается. Заказчику остается возвести легкое основание, выбрать оптимальный проект и приобрести домокомплект каркасной бани, выполненный в заводских условиях.

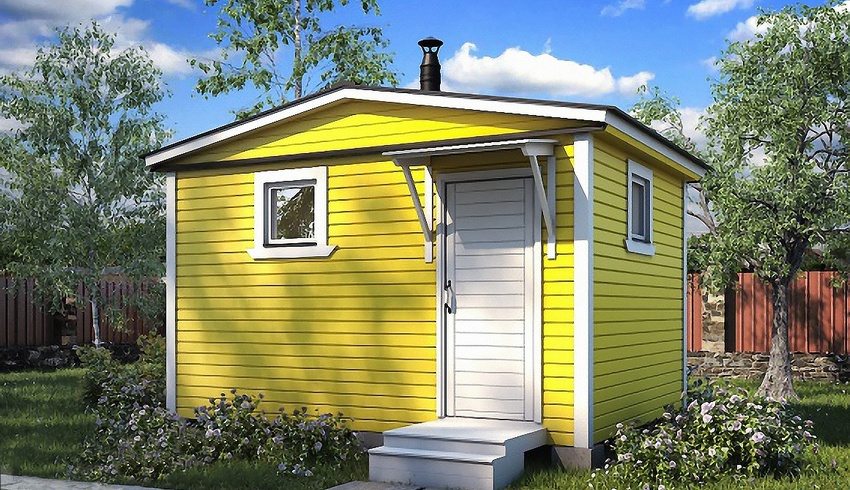

Каркасная баня маленькой площади, возведенная своими руками
Процесс изготовления
Прежде всего, разметьте участок, определите количество и расположение точек крепления свай — установите колья в этих местах
Проверьте все диагонали и углы перед установкой кольев. Также следует тщательно проверить расстояние между сваями.
В качестве предварительного этапа в грунт забиваются опорные сваи
Важно заранее просверлить отверстия глубиной 10-15 см в местах, где они будут установлены
Сваи ввинчиваются в землю с помощью столбов, при этом важно проверить вертикальность вхождения элемента в землю. Почва будет углубляться до тех пор, пока винт не достигнет уровня, при котором почва не промерзает зимой
После того как элементы вбиты в землю, необходимо выровнять верхние концы опор. Используйте для этого шлифовальную машину, и вы легко отрежете лишние участки трубы. Затем в центр изделий следует залить бетонную смесь, это повысит прочность труб и значительно снизит скорость коррозии металла.
На заключительном этапе монтажа снимаются металлические пластины. Лучше всего использовать изделия толщиной 10 мм. Они привариваются к каждому столбу так, чтобы они выходили за пределы столба на несколько сантиметров с каждой стороны. Фундамент для каркасной сауны на винтовых сваях (своими руками или с привлечением подрядчика) делается точно так же.
Опорные элементы могут быть соединены друг с другом с помощью специальной конструкции, которая называется трибуной.
Чаще всего он изготавливается из бетона, но также может использоваться металлопрокат и железобетон. Конструкции являются сборными или монолитными.
Кроме того, фундамент на сваях для ванны можно сделать из готового набора опорных элементов, они продаются в магазинах DIY.
Если в вашем распоряжении есть немного денег, вы также можете поручить их установку профессионалам.
Баня из бруса
В последние годы количество зданий такого типа значительно увеличилось. Работу можно выполнить своими руками, скорость возведения фундамента для бани на винтовых сваях очень высокая.
Важно!!! Все опоры перед погружением в грунт, если они изготовлены из металла, должны быть защищены антикоррозийным средством. Это значительно увеличит срок их службы
Процесс ввинчивания сваи в грунт будет упрощен благодаря наличию специальных лопастей на остром конце сваи. Изделия следует ввинчивать в почву.
При расчете фундамента под ванну следует учитывать СП 24.13330.2011, либо можно воспользоваться формулировкой СНиП 2.02.03-85. Если самостоятельно произвести расчеты сложно, стоит обратиться к проектировщику. Элементы фундамента следует приобретать, посоветовавшись со специалистом.
Как сделать слив?
При устройстве фундамента для сауны важно сделать дренаж. Поскольку сауна будет установлена на винтовых сваях, обычный слив с сифоном не подойдет, так как зимой вода будет замерзать
Дренаж должен быть спланирован таким образом, чтобы вода нигде не скапливалась. Можно использовать простую пластиковую сливную трубу диаметром 40 или 50 мм, прикрепленную, например, к металлической планке для гипсокартона или другим крепежным элементам через каждые 50-70 см вдоль трубы к нижней планке ванны или к полу.
Примечание: Минимально допустимый уклон для отвода воды составляет 1:30, т.е. примерно 3-3,5 см на метр трубы. Для предотвращения проникновения холодного воздуха через слив под баней на винтовых сваях существует очень простой, проверенный и недорогой способ — поместить над сливным отверстием резиновый шар диаметром 40-60 мм.
Когда вода попадает внутрь, шар поднимается вверх и выпускает воду. А когда вода не используется, она будет препятствовать проникновению холодного воздуха в помещение.
Для предотвращения проникновения холодного воздуха в помещение через слив под сауной на винтовых сваях существует очень простой, проверенный и дешевый способ — поместить над сливным отверстием резиновый шар диаметром 40-60 мм. Когда вода попадает внутрь, шар поднимается вверх и выпускает воду. А когда вода не используется, она будет препятствовать проникновению холодного воздуха в помещение.
Видео описание
Какие особенности строительства бани и домов ручной рубки? Как правильно выбрать материалы и на что обратить внимание? Ответы смотрите в этом видео:
Проект бани 6 на 6 с мансардой
Вариант планировки бани, в котором все помещения банного комплекса расположены на нижнем уровне. В мансардном этаже есть еще 2 дополнительные комнаты, которые могут быть обустроены по усмотрению хозяев. На первом этаже немного места занимает угловая компактная терраса. Тем не менее для всех архитектурных элементов осталось достаточно места. Как видно на этом примере, планировка бани 6х6 с мансардой может включать не только обязательные, но и дополнительные архитектурные элементы.
Баня 6 на 6 с мансардойИсточник skedraft.ru
Проект бани с изолированной мансардой
В этом варианте лестница на второй этаж расположена в холле. Такой планировочный ход позволяет использовать мансарду не заходя в банный комплекс. На втором этаже есть 3 помещения. Если одно из них обустроить как кухню-гостиную, а второе как санузел, мансарда бани станет отдельным изолированным жилищем.
Баня 6 на 4 с изолированным входомИсточник vbanepar.ru
Проект бани 6 на 6 с гардеробной
В этом проекте предусмотрена проходная гардеробная комната. Под зону отдыха выделено 3 помещения, 2 из которых расположены в мансарде. Одну из комнат мансарды можно превратить в бильярдную или домашний бар. Баня 6х6, проект которой включает несколько помещений для отдыха очень удобна для большой компании.
Баня с проходной гардеробнойИсточник snk-stroy.ru
Проект бани с террасой и балконом
Пример данной разработки бани размером 5 на 8 показывает, как изменив пропорции постройки можно удачно разместить дополнительные архитектурные элементы – террасу и балкон. Оригинальность проекта в том, что терраса здесь немного «утоплена» в конструкцию здания, что позволяет запланировать достаточно просторную комнату в мансардном этаже.
Баня с террасой и балкономИсточник kachestvolife.club
Проект бани 6 на 8
Эта банная постройка может быть одновременно летней кухней, для которой найдется место в веранде. Балкон на втором этаже – отличное место для чаепития с семьей или гостями. Изолированная комната в мансарде вполне подойдет для обустройства мастерской, кабинета или реализации других идей использования мансардного этажа.
Функциональная баня 6 на 8Источник rubimbrus.ru
Особенности сооружения бани на свайном фундаменте
В принципе, технология возведения бани на свайном фундаменте не отличается от строительства на ленточном или ином. Ряд принципиальных моментов, которые необходимо соблюдать мы отметим:
- У свайного фундамента по сравнению с ленточным, а тем более плитным, очень малое пятно контакта с грунтом, в результате чего, заметно упрощаются и самое главное удешевляются мероприятия по гидроизоляции. В большинстве типовых случаев, будет достаточно прокладок из нескольких слоев рубероида, для того чтобы блокировать подъем влаги к срубу по телу сваи.
- Плоскость грунта к моменту начала монтажных работ должна быть очищена, спланирована и отсыпана щебнем фракции 5 – 25 мм, что обеспечит хорошее клинцевание массива отсыпки.
- Проливной пол в бане на сваях должен иметь зазоры не менее 8 мм для исключения закрывания щелей в процессе набухания древесины. В тоже время большими зазоры также не стоит делать, чтобы минимизировать теплопотери через плоскость пола. Непроливной пол в бане на сваях должен быть должным образом изолирован, в первую очередь от воздействия холодного воздуха. Пренебрежение этим правилом может спровоцировать ситуацию, когда комфортно принимать процедуры можно будет только в теплое время года.
- В случае применения винтовых свай регулировку уровня можно осуществлять только по направлению вкручивания. Выкручивание может спровоцировать разрыхление грунтовой рубашки на свае и подошвы под ней, что в дальнейшем может спровоцировать ее «прослабление» и снижение несущих способностей.
- Для наливных свай и организации ростверка необходимо применять бетон марки 200.
- Обязательным атрибутом для свайного фундамента выступает цоколь. Он предохраняет подполье от наметания снега в зимнюю непогоду, и мусора во время весенних ветров. Кроме этого, красиво оформленный цоколь облагораживает вид бани, делает его более гармоничным и завершенным. Наиболее удобно оформлять цоколь с помощью облицовочной плитки, имитирующей природный камень различной формации и фактуры. Применение защитных составов на основе полиуретанового лака поможет сохранить не только внешний вид отделки, но и придать ему эффект «мокрого камня». Обязательным условием при обустройстве цокольного пространства следует считать организацию сервисных люков, для периодического осмотра и обслуживания подполья.
Подготовка нижней обвязки
Каркасная баня своими руками
Нижняя обвязка собирается из обрезных досок шириной 15 см и толщиной 5 мм. Доски сбиваются друг с другом, после чего в обвязку врезаются лаги. Для изготовления лаг тоже используются доски.
Рассматриваемая конструкция требует качественной влагозащиты. Под лаги и обвязку следует уложить один из упоминавшихся ранее гидроизоляционных материалов.
Каркасная баня
Закрепите обвязку и лаги на трубах фундамента. Для этого используйте металлические пластины. Обработайте готовую конструкцию хорошим антисептическим средством. Оно предотвратит гниение древесины и будет защищать материал от грызунов и насекомых.
Обшивка бани ОСП
Устройство пола в бане на винтовых сваях
Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства. Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем. В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.
Полы в бане на сваях — Схемы и Проекты
Наибольшее количество дискуссий вызывает конструкция пола в бане из сруба, так как здесь существует опасность сделать конструкцию, в которой нижний венец будет слишком интенсивно увлажняться. В результате такого постоянного воздействия влаги древесина может начать разрушаться раньше времени и вся конструкция прослужит заметно меньше отведенного ей срока. Поэтому, далее размещена схема оптимального расположения всех необходимых в хороших полах элементов.
В нижний венец установлены лаги пола сечением 100х150 мм.
Под лаги нашиваются черепные доски для того, чтобы стать опорой теплоизоляционному слою.
Далее плиты утеплителя кладутся в два слоя, один — 100 мм, а второй — 50 мм. Настил выполняется вразбежку, так чтобы стыки нижнего слоя не совпадали со стыками верхнего.
Следующим шагом выполняется изготовление обрешетки под плиты чернового пола.
Поверх обрешетки укладывается настил из плотной полиэтиленовой плёнки — это гидроизоляционный слой, который защитит находящиеся ниже деревянные конструкции от попадания на них воды.
На гидроизоляцию устанавливаются прочные цементно-стружечные плиты (ЦСП), толщиной не менее 12 мм. По периметру выполняется бортик из того же материала.
В образовавшееся пространство раскладывается металлическая сетка с прутком не меньше 10 мм. После чего выполняется заливка бетонной стяжки толщиной 10-12 мм.
В этой конструкции не указан важный нюанс — нет сливного отверстия для организации стока воды из помывочной и парилки. План его размещения можно увидеть на схеме ниже.
Тут также указан финишный отделочный слой для напольного покрытия бетонной стяжки в бане — это, как правило, керамогранитная плитка. Кроме того здесь можно видеть, что на схеме полы парилки или моечной изготовлены с уклоном. Для организации такого угла, бетонная стяжка заливается по маякам, сделанным из дерева под определенным углом от стен к сливному отверстию.
Чуть более усложнённая конструкция с проливным деревянным полом и утеплённой бетонной стяжкой.
Хороший вариант для создания теплового барьера по периметру здания — изготовления цоколя
При его создании важно учитывать, что грунт рядом с баней будет двигаться и жестких соединений ограждающая конструкция с баней иметь не должна
Как сделать пол в бане на сваях своими руками: Инструкция
Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.
После чего половые лаги снизу подбиваются досками чернового пола.
Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.
Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.
Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.
На черновой пол или обрешетку укладываются плиты ЦСП.
Плиты сверху закрываются гидрозащитной плёнкой, поверх которой кладётся обрешетка для заливки бетонной стяжки.
Стяжка пола выполняется по маякам. Их можно сделать из дерева или из металлических профилей, как на фото выше. Поверх бетона укладывается керамическая плитка или обустраивается деревянный пол. Если в планах сделать проливные полы из досок, то в пространстве между деревянным настилом и бетонной стяжкой рекомендуется организовать вентиляционный канал.
Такая труба обеспечит хорошую воздушную циркуляцию и не только защитит деревянные полы от преждевременного гниения, но и позволит дольше и с большим комфортом находится в парной благодаря постоянному притоку свежего воздуха. При необходимости снаружи или внутри на трубе может быть установлен регулирующий клапан, крышка или задвижка.
