Экспериментальный способ
Если система отопления включает до 5 радиаторов, то для балансировки покупать и использовать компьютерное ПО нет надобности. Сложных расчетов здесь нет, а потому эмпирическим методом это делать дешевле, однако дольше. Минус и в том, что невозможно предусмотреть изменения в расходе рабочей среды.
В процессе ручной балансировки перекрывается поступление теплоносителя на все батареи. Нужно также убедиться, что в трубах не остались воздушные пробки. Это делается для сравнения температуры носителя на входной трубе и на выходе к источнику нагрева. Эти данные будут нужны при настройке всех регулирующих элементов.
На втором этапе полностью открывается запорный клапан на крайнем дальнем радиаторе. По мере остывания теплоносителя, через 15 минут замеряется температурный показатель на выходе, это значение называется эталонным.
После этого такая же процедура проводится на всех последующих радиаторах от конца к началу во всей цепи по порядку. Запорные клапаны нужно открывать на столько, чтобы нагрев батареи достиг эталонного температурного значения. Измерения проводятся при помощи установленных термодатчиков, а все значения лучше записывать.
Сложность такой балансировки еще и в инертности радиаторов
Вернее, важно из какого металла они сделаны и сколько у них секций. У чугунных — инертность больше, у алюминиевых она минимальная
В связи с этим время выжидания эталонного замера температуры разнится от 10 до 40 минут.
Методы и порядок осуществления балансировки
Существует два основных метода сбалансировать приборы обогрева:
- Простой. Он же является наиболее трудоемким. Во время корректировки положения балансировочных клапанов осуществляются многократные замеры их показаний.
- Сложный. Отличается надежностью, так как предполагает разбивку системы на модули (отдельные приборы обогрева или их группа). Каждый модуль оборудуется балансировочным клапаном, обеспечивающим его автономность. Общая мощность отопительной системы принимается за 100%, а показания отдельных частей превращают в доли (20%, 40% и так далее). Далее каждый модуль регулируется отдельно до того момента, пока показатель не будет соответствовать нужному значению.
Замер показаний балансировочного клапана
Это удобно и в плане эксплуатации, когда при необходимости легко меняется температурный ражим. Число клапанов балансировки может увеличиваться постепенно, начиная с одного устройства в области циркуляционного насоса.
Моделирование оптимальной геометрии контура
Для одного частного дома может быть спроектировано несколько замкнутых водяных контуров, которые будут обогревать разные помещения. Они могут существенно отличаться друг от друга по типу разводки.
При проектировании, в первую очередь, исходят из работоспособности системы, а также оптимальной геометрии с позиции минимизации затрат, простоты монтажа и возможности вписать элементы отопления в дизайн помещений.
Естественная и принудительная циркуляция воды
Нагрев теплоносителя для отопления дома происходит в одном или нескольких устройствах, расположенных внутри помещения. Это могут печи, камины, а также газовые, электрические или твердотопливные котлы.
Давление воды в контуре обеспечивают или за счет использования циркуляционных насосов или выстраиванием геометрии системы, позволяющей создать условия для естественной циркуляции.
Также источником горячей воды может быть централизованная система отопления для нескольких домов. В случае слабого напора возможно подключение циркуляционных насосов для создания дополнительного давления и увеличения скорости перемещения жидкости по трубам.
При выборе варианта с естественной циркуляцией теплоносителя или небольшого давления в трубах при централизованном отоплении необходимо внимательно отнестись к возможности максимального использования физических законов, позволяющих начинать и поддерживать движение жидкости.
Обязательным элементом разводки в этом случае является коллектор разгона. Он представляет собой вертикальную трубу, по которой горячая вода поднимается вверх, затем распределяется по приборам отопления и, потеряв начальную температуру, стекает вниз.
По причине разной плотности возникает перепад гидростатического давления горячего и холодного столба жидкости, который является движущей силой для циркуляции воды.
Вертикальная и горизонтальная разводка
Подвод горячей воды к радиаторам может быть осуществлен разными способами. Разводку условно делят на вертикальную и горизонтальную, по положению труб (стояков), подающих воду непосредственно к радиаторам отопления.
Вертикальные схемы с верхней подачей горячей воды максимально используют разницу гидростатического давления между теплым и холодным сегментами контура, поэтому их практически всегда применяют при естественной циркуляции, а также при низком давлении в системе.
Кроме того, такие схемы работоспособны при аварийном отключении насоса, которое может наступить по причине его поломки или отсутствия электроэнергии.
Разводку с нижней подачей практически не применяют при отоплении с естественной циркуляцией. В случае наличия хорошего давления в системе ее использование оправдано, так как у такой схемы существует два значительных плюса, относительно альтернативного варианта.
- меньшая суммарная длина используемых труб;
- отсутствует необходимость проведения трубы по чердаку или технологическим нишам под потолком второго этажа.
Горизонтальную схему разводки отопления используют для одноэтажных частных домов. Если здание имеет два или более этажа, то ее часто используют в случае, когда с позиции дизайна вертикальные стояки нежелательны.
Горизонтальные трубы, подающие и отводящие воду можно органично вписать в интерьер помещений, а также спрятать под пол или в ниши, расположенные на уровне пола.
Требования к воде и рекомендуемые пропорции
Производители не рекомендуют заливать теплоноситель с концентрацией гликоля более 70 %, ведь он имеет повышенную вязкость и создает дополнительную нагрузку на насосное оборудование. Концентрированный раствор гликоля также обладает сниженной теплопроводностью, что негативным образом отражается на эффективности работы климатической системы.
Кроме того, для получения работоспособного раствора необходимо учитывать климатические условия, в которых будет использоваться оборудование. Если речь идет о приобретенном растворе гликоля с объемной долей выше 40%, то температура замерзания такого антифриза составит 65 градусов ниже нуля.
В умеренных широтах это практически исключено, поэтому в целях экономии можно разбавить раствор водой, увеличив температуру замерзания до следующих показателей:
- Разведение в пропорции 1 к 1 позволяет добиться температуры замерзания в – 35-40 градусов;
- Разбавление в пропорции два литра концентрированного раствора гликоля на три литра воды -30 градусов ниже нуля;
- Пропорция 1 к 2 – 20 градусов ниже нуля.
Характеристики балансировочных клапанов
Данный вид арматуры выпускается производителями в широком ассортименте. Устройства отличаются между собой по ряду критериев. Технические характеристики балансировочных клапанов определяются ГОСТом и включают:
- номинальное давление для стабильной эксплуатации (PN);
- номинальный диаметр отверстия патрубков (DN);
- пропуск Kvs (количество воды, проходящее через устройство);
- авторитет (регулирующая способность);
- расходные характеристики (параболическая, логарифмическая).
Также балансировочные клапаны классифицируются по следующим параметрам:
- типу рабочей среды (пар, вода, гликолевый раствор);
- месту монтажа (байпас, обратный или подающий трубопровод);
- виду объекта (частный дом, многоквартирное или общественное здание);
- методу присоединения (резьбовое, фланцевое).
Замкнутый контур систем отопления: что это такое, для чего нужен второй
Водный контур — система, по которой теплоноситель движется от нагревателя к радиатору по трубам подачи. Отдав тепло, жидкость возвращается в котёл через обратку. Таким образом создаётся замкнутый цикл.
Подача — трубы, передающие горячую воду в радиаторы. Обратка забирает остывшую и возвращает в котёл для повторного использования после прогрева.
Второй контур используется для снабжения жилья горячей водой. Вода, проходящая через второй контур, используется для бытовых нужд.
Способы подключения, схема
Вертикальный с нижней разводкой
Из котла по нижней части строения пускают трубу магистрали. От неё вверх отходят стояки подачи, предназначенные для транспортировки жидкости в батареи, которые устанавливают в обогреваемых помещениях. Из радиаторов выходят трубы, по которым остывшая жидкость вытекает и возвращается в котёл. При создании схемы рассчитывают необходимость оттока воздуха при помощи специальных устройств. Для системы понадобятся воздушные трубы, бак расширения и кран Маевского.
Вертикальный с верхней разводкой
Из котла горячий теплоноситель поступает по магистральной трубе на чердак. Оттуда производится распределение воды по стоякам подачи к радиаторам отопления. Отдавшая тепло жидкость возвращается по трубам обратного тока в котёл для повторного прогрева. При создании учитывают необходимость оттока воздуха, для чего используют расширительный бак. Верхняя разводка эффективнее нижней, поскольку в трубах создаётся большее давление.
Фото 1. Схема подключения водяного отопительного контура по вертикальному типу с верхней разводкой.
Горизонтальный
Горизонтальный контур обеспечивает принудительную циркуляцию воды, поэтому применяется чаще вертикального. Система создана по одной из трёх схем:
- Тупиковой.
- С попутным продвижением воды.
- С коллекторным распределением.
В первом случае из котла идёт одна прямая труба и обратная. Переносчики теплоносителя связаны с каждым радиатором.
Во втором случае система выглядит похожим образом. Отличие заключается в обратке. Труба проходит через каждый радиатор параллельно подаче. У последней батареи она разворачивается и возвращается к котлу, собрав теплоносители.
От котла по магистрали горячая вода подаётся в распределитель, затем разводится по радиаторам. Аналогично с обраткой: сначала теплоноситель собирается в один бак, а затем поступает в нагреватель.
Автоматическая настройка
Два предыдущих способа, это крайности, а потому балансировка в автоматическом режиме считается золотой серединой. Для настройки оборудования понадобится минимум времени, а благодаря специальным инструментам ее можно провести максимально точно. Для настройки используется так называемый «умное» насосное оборудование с передачей данных на компьютер или мобильный телефон с установленным специальным приложением. Оно работает как проводник настройщика по всем элементам и какие манипуляции с каждым из них следует проделывать.
В приложении все данные сохраняются, а их значения можно изменять, чтобы видеть другие варианты возможных настроек отопительной системы, а также правильно подбирать типы радиаторов в зависимости от характеристик регулирующей арматуры, устанавливать нормы обогрева во всех помещениях по отдельности.
Стоимость оборудования и ПО в пределах $250-300. Это единственный минус в этом методе балансировки. В общем-то, всё делается предельно просто, а главное — точно. Сама процедура проведения настроек такая же, как и в экспериментальном (эмпирическом) методе: по очереди перекрываются все радиаторы от последнего к первому и замеряются эталонные значения температуры на каждом. Для точности регулировки в насосе необходим расходомер, при помощи него определяется максимальная пропускная способность на всех элементах системы, а данные заносятся в базу ПО и могут использоваться для изменения настроек в зависимости от потребностей.
Автоматическая балансировка производится только в реальном времени в отличие от компьютерного расчетного моделирования. В приложении имеются звуковые сигналы, что удобно в настройках системы на участках в стесненных условиях. В программе есть рекомендации относительно подстановки различных значений и результаты их применения. По завершении балансировки в приложении автоматически формируется отчет как по всем отдельным приборам, так и по системе отопления в целом.
Виды устройств
Балансировочный клапан для системы отопления, принцип работы которого зависит от конструктивных особенностей, может быть механическим (ручным) и автоматическим.
Механический балансир
Ручной балансировочный клапан устанавливается вместо классических регулировочных шайб и подобных устройств. Механический регулятор рассчитан на работу в системе с постоянным давлением транспортируемой среды. При помощи механического клапана можно не только обеспечить требуемое сечение трубопровода, но и отсоединить отдельный прибор отопления из сети, слить с него теплоноситель через специальный кран. Ручной клапан отличается невысокой стоимостью и может быть снабжен приспособлениями для измерения давления в системе с обеих сторон от регулятора и фактического расхода транспортируемой среды.
Механический балансировочный клапан
Автоматический балансир
Автоматический балансировочный клапан – устройство, позволяющее оперативно изменять рабочие параметры автономной отопительной сети в соответствии с перепадами давления и потреблением нагретого теплоносителя. На каждый трубопровод автоматические балансиры устанавливаются парой.
Балансир и запорный клапан на подающем трубопроводе ставит ограничение на расход теплоносителя в соответствии с расчетными требованиями. На обратную магистраль монтируют клапан, препятствующий резким перепадам давления. Такой подход дает возможность разделить отопительную систему на отдельные участки, которые могут функционировать независимо друг от друга. Выравнивание давления и регулировка подачи теплоносителя осуществляются в автоматическом режиме.
Автоматический балансировочный клапан
Настройка клапанов баланса
Для балансировки отопления в частном доме выбирают ручные устройства нужного диаметра, производя их подбор и настройку с помощью соответствующей диаграммы, прилагаемой в паспорте. Исходными данными для работы с графиком являются объем подачи, выраженный в метрах кубических в час или литрах в секунду, и перепад давлений, измеряемый в барах, атмосферах или Паскалях.
К примеру, при определении положения индикатора настройки модификации MSV-F2 с условным проходом Ду равным 65 мм. при интенсивности потока 16 м. куб./ч. и перепадам давлений в 5 кПа. (рис.11) на графике соединяют точки на соответствующих шкалах расхода и напора и продлевают линию до пересечения условной шкалой коэффициента Ку.
От точки на шкале Ку проводит горизонтальную линию для диаметра Д, равного 65 мм., находят настройку с цифрой 7, которую устанавливают на шкале рукоятки.
Также для выбранного диаметра прибора его регулировку производят при помощи таблицы (рис. 12), по которой определяют количество оборотов шпинделя, соответствующее определенному потоку.
Рис. 11 Определение положения шкалы клапана при известном давлении и определенной подаче воды
Рис. 12 Пример таблицы для ручной настройки
Как делаются расчеты
Функционал любой гидросистемы основан на взаимодействии обратно пропорциональных значений рабочей среды — пропускной способности и давления. Уровень гидравлического сопротивления в трубопроводе создают насосные группы, а пропуск рабочей среды контролируется трубопроводной регулирующей арматурой.
Суть регулировки в том, чтобы повысить или понизить гидродинамическое сопротивление в трубах: на удаленные от теплового узла отопительные приборы его нужно повышать, а на ближние понижать. В расчетах учитывается множество трубных ответвлений, из-за которых скорость циркуляции жидкости снижается.
Задача специалиста — сбалансировать систему так, чтобы в каждом отдельном контуре интенсивность движения теплоносителя достигла определенных значений в зависимости от назначения помещений. То есть, чтобы в них поддерживалась заданная температура. Настроечные значения рассчитываются еще при проектировании. В соответствии с ними подбирается:
- насосное оборудование;
- котлы;
- радиаторы;
- теплообменники;
- измерительные датчики;
- перепускные клапаны, вентили, задвижки.
Если источником тепла является котельная, тогда для расчетов в процессе балансировки будут необходимы ее технические данные.
Методы балансировки
наиболее распространены следующие способы балансировки систем отопления:
- по расходу теплоносителя,
- по балансу температур.
По расходу теплоносителя
Это более точный и эффективный способ. Для него потребуется проект трубопроводной системы и оценочный расчет расхода жидкости в каждом ее сегменте. Приблизительный оценочный расчет можно выполнить самостоятельно, для более точного потребуются услуги инженера- теплотехника. На каждом сегменте должна быть смонтирован балансировочный клапан.
Работают с устройством в следующей последовательности:
- клапанами- партнерами вся система отопления разбивается на отдельные участки,
- проводятся замеры через балансировочные клапаны в каждом модуле, определяется фактический расход теплоносителя на участке,
- полученные данные сравниваются с расчетными значениями расхода для данного сегмента,
- проводится регулировка клапанов и повторная серия измерений.
Если доступен ПК с установленной программой, то задача предварительного расчета упрощается:
- данные измерений передаются на ПК, где строится тепловая и гидравлическая модель системы,
- программа выполняет балансировку, выдавая рекомендации по установке каждого клапана,
Далее мощность котла устанавливается равной расчетному значению.
Для балансировки системы отопления мощность котла устанавливается равной расчетному значению
На современном рынке предлагаются также балансировочные модули со встроенным измерителем расхода, позволяющие выполнять грубую настройку расхода жидкости без применения дорогостоящего измерительного устройства. Для неотопительных систем в небольших зданиях такой точности вполне достаточно.
После выполнения балансировки каждый теплообменник (или сегмент сети) будет получать и отдавать в помещение строго определенное количество тепловой энергии, не зависящее от расстояния между радиатором и котлом, этажа и других факторов. Преимуществами гидравлическая балансировки системы отопления являются:
- высокая точность настройки параметров системы,
- возможность сэкономить до 10% энергоресурсов по сравнению с несбалансированной системой,
- устранение шумов потока в ближних к котлу батареях и трубах.
К недостаткам можно отнести:
- высокая стоимость балансировочных клапанов и универсального измерительного устройства,
- необходимость проектной гидравлической схемы с расчетами значений потока в каждом сегменте.
Для сложных отопительных систем, а тем при балансировке системы отопления многоэтажного дома, это единственный способ повысить эффективность системы отопления.
По температуре
Нередко владелец дома, особенно недавно его приобретший, сталкивается с ситуацией, когда дом прогревается неравномерно, топливо расходуется неэффективно, а никакой документации на систему нет. Отсутствуют и тепловые расчеты.
Наиболее простым выходом в таком случае будет регулировка каждого радиатора по температуре поверхности. На каждый теплообменник придется установить регулировочный вентиль с термостатом. Потребуется также пирометр или электронный контактный термометр для измерения температуры батареи.
Работы по балансировке двухтрубной системы отопления проводятся в следующей последовательности:
- на наиболее удаленном от бойлера теплообменнике вентиль открывают полностью,
- проходя по линии трубы от дальнего радиатора к ближнему, вентиль каждого заворачивают на пропорциональное их числу количество оборотов.
- измеряют температуру на выходе каждого теплообменника,
- двигаясь от дальнего к ближнему, прикручивают или откручивают вентиль таким образом, чтобы его температура стала равна предыдущему,
- между регулировкой и измерением нужно делать паузу в 5-10 минут для стабилизации потока теплоносителя.
Достоинствами температурной балансировки являются
- доступность регулировочной арматуры,
- простота регулировки,
- не нужна гидравлическая схема и точные расчеты.
К недостаткам следует отнести:
- низкая точность регулировки,
- меньшая энергоэффективность
- зависимость температурного режима каждого радиатора от параметров всех остальных,
Такой метод применим для балансировки системы отопления своими руками в небольших постройках.
Балансировка системы отопления многоэтажного дома
Виды подключений
Как уже говорилось выше, по типу подключения системы многоквартирного дома бывают однотрубными и двухтрубными.
Система отопления однотрубная многоквартирного дома имеет огромное количество недостатков, наиболее существенным из которых принято считать большую теплопотерю по ходу следования. В такой системе отопления многоквартирного дома, схема которой отличается простотой, подача теплоносителя осуществляется снизу вверх. Попадая в квартирные радиаторы нижних этажей, и отдавая тепло, вода возвращается в ту же трубу и, будучи изрядно остывшей, продолжает свой путь наверх. Отсюда и частые жалобы жильцов верхних этажей на то, что радиаторы в их квартирах плохо прогреваются.
Двухтрубная система отопления в квартире (схему можно посмотреть в сети интернет) получила наибольшее распространение в строительстве. Основной отличительной особенностью такой системы является наличие двух магистралей: подающей и обратной.
По одной трубе (подающей) теплоноситель транспортируется от котла отопления к нагревательным приборам. Вторая магистраль (обратная) необходима для вывода уже охлажденной воды и ее возврата обратно в котельную.
https://youtube.com/watch?v=olrD9qxCAhM
Главный плюс двухтрубной системы отопления многоквартирного дома заключается в том, что теплоноситель подается во все обогревательные приборы равномерно с одинаковой температурой, независимо от того, на первом этаже расположена квартира или на шестнадцатом.
Немаловажен и тот факт, что наличие двух труб значительно упрощает процесс промывки систем отопления многоквартирного дома.
Существует два способа расположения труб, объединенных в единую отопительную сеть: горизонтальный и вертикальный.
Горизонтальную сеть отопления, подразумевающую постоянную циркуляцию теплоносителя, обычно монтируют в малоэтажных строениях, имеющих большую протяженность (к примеру, в производственных цехах или на складах), а также в панельно-каркасных домах.
Вертикальную двухтрубную систему отопления многоквартирного дома используют в многоэтажных зданиях, где каждый этаж подсоединяется отдельно. Неоспоримым преимуществом такой сети является то, что в ней практически не образуются воздушные пробки.
Недостатки однотрубной системы
К недостаткам можно отнести то, что при такой системе невозможно производить учёт расхода тепла в каждой квартире. А, следовательно, произвести индивидуальный расчёт оплаты за фактическое потребление тепловой энергии. К тому же, при такой системе сложно поддерживать температуру воздуха одинаковую во всех жилых помещениях здания.
Именно поэтому используются другие системы поквартирного отопления, которые устроены по-другому и предусматривают установку счётчиков тепловой энергии в каждой квартире.
В настоящее время существуют различные системы поквартирного отопления. Однако пока устраиваются они в многоэтажных зданиях крайне редко. Это связано с рядом причин. В частности, с тем, что такие системы обладают невысокой гидравлической и тепловой устойчивостью.
Чаще всего в многоэтажных, жилых зданиях используется так называемое центральное отопление.
Теплоноситель при таком отоплении поступает к домостроению от городской ТЭЦ.
В последние годы при строительстве новых жилых домов используется автономное отопление. При таком способе индивидуального отопления, котельная устанавливается непосредственно в подвальном или чердачном помещении многоэтажки. В свою очередь системы отопления делятся на открытые и закрытые. Первые предусматривают разделение подачи горячей воды для жильцов на отопление и другие нужды, а в другом -только на отопление.
Двухтрубные системы отопления многоквартирных домов
Системы отопления многоэтажных домов бывают следующих видов:
- вертикальные: однотрубные, двухтрубные;
- горизонтальные: с двухтрубными вертикальными стояками и однотрубными горизонтальными квартирными контурами, с двухтрубными вертикальными стояками и двухтрубными горизонтальными квартирными контурами.
Вертикальный тип системы означает, что через квартиру из нескольких комнат проходят несколько вертикальных стояков минимум по одному на комнату. Поквартирный учет потребленного тепла в этом случае невозможен. Схемы таких систем показаны на рисунке ниже.
1. Схемы вертикальных систем многоэтажных домов. а) однотрубная, б) двухтрубная.
Горизонтальный тип предполагает вертикальные стояки на лестничных клетках с индивидуальными двухтрубными вводами в квартиры, позволяющими устанавливать квартирные счетчики тепла, конструктивно входящие в состав квартирного узла регулирования и учета тепла (КУРУ), расположенного внутри или вне квартиры.
После ввода в квартиру отопительные трубы могут обходить ее по периметру или прокладываться радиально от входной двери. Для периметральной горизонтальной схемы понадобятся трубы и фитинги разных диаметров, повышающие стоимость. Расчет такой системы довольно сложен. Для радиального варианта прокладки нужны трубы и фитинги одного типоразмера, например, Ду 15 или 20 мм.
Расчет такой схемы легко выполняется вручную. Недостаток заключается в необходимости пропустить все трубы через проем входной двери. Обе горизонтальные двухтрубные схемы показаны на рисунке ниже.
2. Двухтрубные горизонтальные квартирные системы. а) периметральная схема, б) радиальная схема
ПЛЮСЫ ИНДИВИДУАЛЬНОЙ СИСТЕМЫ ОТОПЛЕНИЯ В МНОГОКВАРТИРНОМ ДОМЕ
Устройство системы отопления многоквартирного дома позволяет коммунальщикам снизить тарифы на предоставляемые услуги. Помимо финансовой экономии, сам потребитель сможет в нужное ему время увеличить или уменьшить температуру для отопления помещения. Так, регулировка системы отопления многоквартирного дома автономного типа является эффективным способом установить оптимальный температурный режим.
Экономические показатели при использовании поквартирного и централизованного отопления
- Индивидуальное отопление жилых помещений позволяет застройщикам при сдаче объекта немного снижать себестоимость квадратных метров. Связано это с тем, что большие затраты строители несут при прокладке коммуникаций. Кроме этого, устройство отопления в многоквартирном доме автономного типа дает возможность застройщикам осваивать новые территории, удаленные от населенных центров со всей инфраструктурой;
- Используя автономную систему отопления, появляется возможность минимизировать растраты тепла по пути к потребителю. Отпадает необходимость дополнительно утеплять теплотрассы, по которым подается горячая вода в квартиры потребителей, а балансировка системы отопления многоэтажного дома производится легко и относительно быстро;

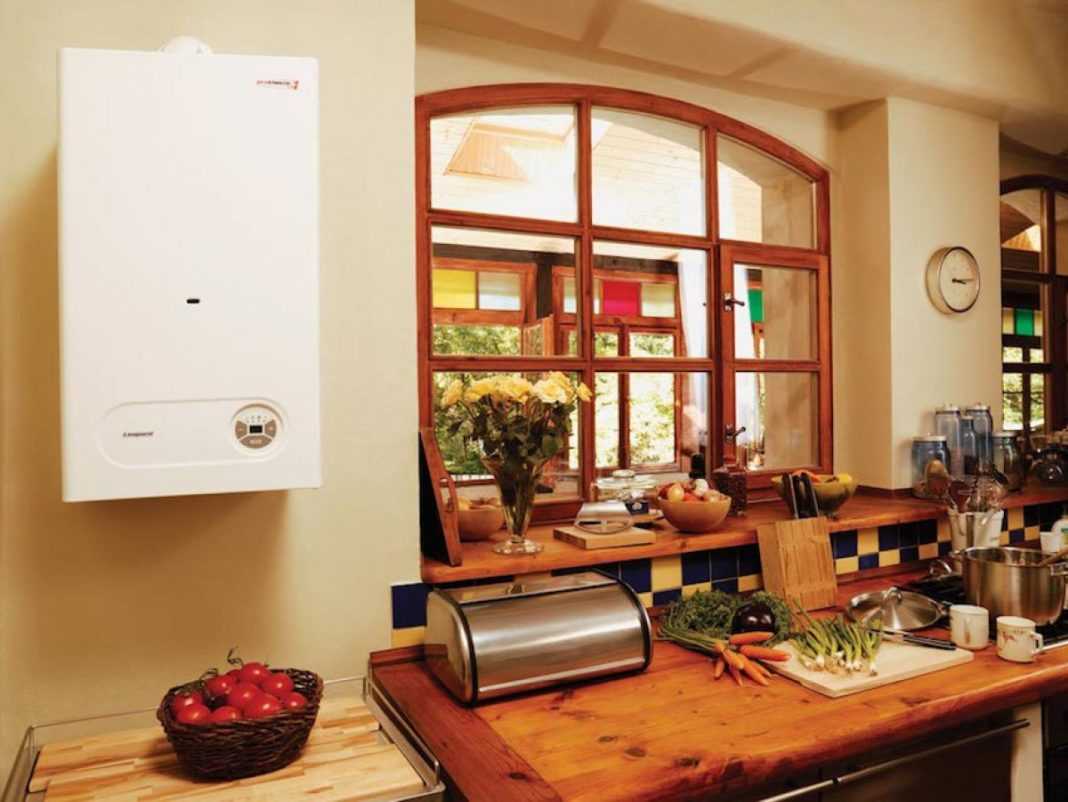

Двухконтурный котел не только обогревает квартиру но и также обеспечивает горячее водоснабжение
Отдельное внимание можно уделить системе вентилирования
Когда производится наладка системы отопления многоквартирного дома и, в частности, оборудования, работающего на газу, важно понимать, что выводить продукты распада необходимо качественно
Именно в новостройках есть все необходимые условия для осуществления задуманного. Здесь монтированы современные системы вентиляции и очистки
Так, промывка системы отопления многоквартирного дома будет производиться без проблем, так как конструкция уже предусматривает ее. Чтобы установить автономное отопление квартиры в многоквартирном доме, важно согласовать все с управляющими городскими инстанциями и обязательно предоставить проект размещения оборудования.
Чем же отличается нижняя разводка от верхней?
При монтаже нижней разводки подающую магистраль прокладывают в цокольном этаже или подвале, а обратную магистраль (так называемую «обратку») – еще ниже.
Верхнюю разводку делают чаще всего по чердаку, который должен быть хорошо утеплен. При таком способе разводки в наивысшей точке отопительной системы устанавливается расширительный бачок. Главным плюсом верхней разводки является большое давление в подающих магистралях.
Благодарим за предоставленную информацию, сайты: kotel.guru,kak-svoimi-rukami.com,strojdvor.ru,ruslanbelov.ru
Преимущества арматуры
Ручные балансировочные клапаны имеют множество достоинств. Они дешевле автоматических моделей. Кроме того, их отличают следующие особенности.
- Повышенная надежность. Устройство стабильно функционирует даже в условиях повышенных нагрузок и значительных колебаний давления.
- Ремонтопригодность. Данный тип арматуры имеет простую конструкцию, которая очень редко выходит из строя и при необходимости легко ремонтируется.
- Простая настройка. С помощью винтовой рукоятки можно установить необходимые рабочие параметры всего за пару минут.
- Точность балансировки. Несколько позиций, наглядно указанных на специальной шкале, позволяют максимально тонко настроить работу системы.
- Функциональность. Клапаны отлично подходят для функционирования в системах с разными рабочими средами и настройками.
- Перекрытие потока. При необходимости устройство может выполнять функцию запорной арматуры. При этом остановить поток можно без изменения сделанных настроек.
- Простой монтаж. Клапан быстро устанавливается на участке трубопровода с помощью фланцев или внутренней резьбы, создавая прочное и герметичное соединение.
- Съемная рукоятка. При эксплуатации клапана в стесненных условиях рукоятку можно демонтировать и управлять устройством с помощью шестигранного ключа.
- Внутренний дренаж. В корпус устройства вмонтированы патрубки, которые можно использовать для быстрого двустороннего слива системы.
