Информация пригодится не только для сборки насосной станции с нуля, но и при надобности замены определенных частей, вышедших из строя. Необязательно покупать новую станцию, когда неисправен только накопительный бак: по приведенным ниже схемам легко понять, как заменить деталь.
Если есть желание самостоятельно собрать насосную станцию не потому, что детали в наличии, а по причине несоответствия мечтам готовой системы или ее частей, надо понимать, что стоимость оборудования может оказаться выше, чем средняя цена системы на рынке. Об этом следует помнить и когда нужен гидроаккумулятор больше, приборы — мощнее, «трубы — выше, дым — гуще».
Погружной насос с автоматикой

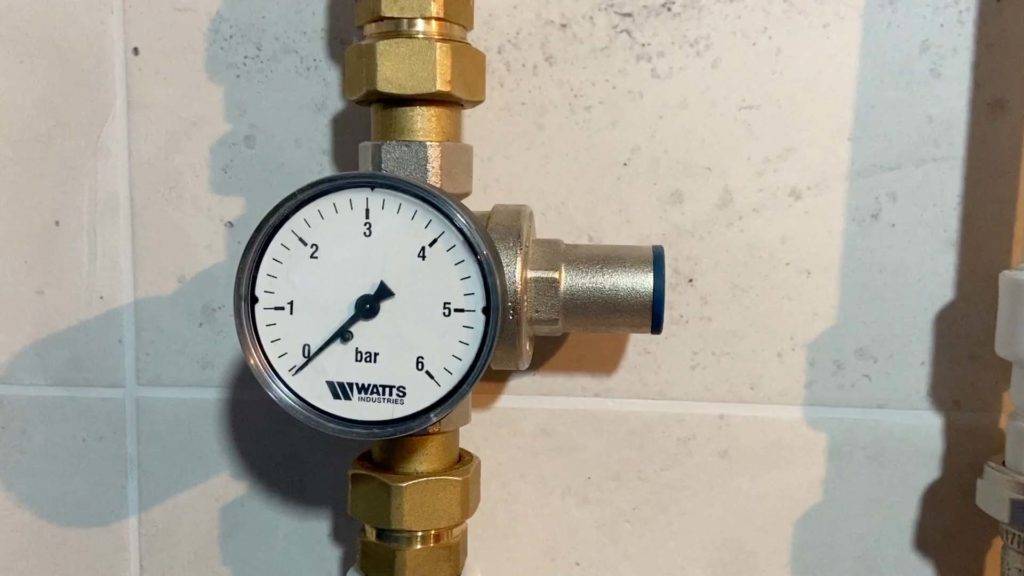

Установите редуктор давления
Редуктор давления выставляем на 1,5-2 бара
Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.
Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.
У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.
Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.
Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:
- Использовать фильтрующие элементы.
- Разобраться в работе насосной станции, реле согласно инструкции.
- Обязательно использовать гидроаккумуляторы.
- Применять редуктор давления.
Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.
Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы. Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Наверное, стоит оценить и удобство перемещения насоса по мере необходимости
Краткий обзор моделей бытовых насосных станций
Безусловно, важнейшим критерием выбора насосного оборудования должен считаться рейтинг компании-производителя. Такую покупку нельзя назвать дешевой, она делается на несколько лет вперед, и отдавать деньги за никому не известное изделие с невнятными гарантийными обязательствами будет не совсем разумно.
Из отечественных брендов можно смело порекомендовать насосные станции компании «Джилекс» — они отлично адаптированы именно к российским условиям эксплуатации. Неплохой репутацией обладают установки марок «Вихрь» и «Зубр» — это тоже российские разработки, правда, преимущественно впускаемые на производственных мощностях соседнего Китая. Впрочем, китайскую сборку практикуют и очень многие европейские производители.
«Тяжеловесами» в области производства насосного оборудования всегда считаются германские компании – «Wilo SE», «Gardena», «Grundfos», «Metabo», «Kärcher». Высоким спросом пользуются качественные надежные насосные станции итальянских компаний – «Marina», «Pedrollo», «Ergus».
При выборе конкретного производителя никогда нелишним будет уточнить, как в данном регионе организовано сервисное обслуживание, есть ли специализированные центры, где можно будет получить техническую поддержку. Очень обидно будет, если приобретенная насосная станция в вашей местности будет считаться «экзотикой», и любую даже пустяковую запчасть придется заказывать откуда-то издалека.
| Наименование модели | Иллюстрация | Краткое описание | Глубина забора (м), создаваемое давление, производительность | Средняя цена |
|---|---|---|---|---|
| «Калибр СВД-410/2» | Станция водоснабжения отечественного производства. Чугунный корпус, без эжектора. Мощность – 410 Вт. Объем бака – всего 2 л, что существенно суживает сферу применения станции. Габариты 330×260×340 мм. Масса 12.3 кг. | 9 м, 35 м вод. ст., 30 л/мин. | 5350 руб. | |
| «Quattro Elementi Automatico 601» | Недорогая насосная станция среднего класса. Пластиковый корпус. Защита от “сухого хода” не предусмотрена. Встроенный манометр. Аккумулирующий бак на 20 литров. Мощность – 600 Вт. Масса – 12 кг. | 8 м, 35 м вод. ст., 2800 л/час | 6750 руб. | |
| «Джилекс Джамбо 60/35 П-24 4021» | Одна из наиболее популярных моделей российского производителя «Джилекс». Пластиковый корпус, встроенный манометр. Эжектор встроенный. Защиты от сухого хода нет, но предусмотрена возможность ее установки. Бак мембранный – 24 литра. Мощность насоса – 600 Вт. Габариты 540×280×530 мм. Масса – 12.7 кг. | 9 м, 35 м вод. ст., 60 л/мин. | 7700 руб. | |
| «Metabo HWW 3300/25 G» | Чугунный корпус. Встроенный манометр. Компактная компоновка станции. Удобные подставки для закрепления на основании. Бак – 24 литра. Защита от перегрева. Мощность – 900 Вт. Масса – 19 кг. | 8,5 м, 45 м вод. ст., 3300 л/час | 9500 руб. | |
| «Gardena 4000/5 Comfort ECO» | Современная насосная станция повышенной комфортности эксплуатации. Пластиковый корпус, низкий уровень шума. Удобная панель управления с переключателем режимов и манометром. Встроенный фильтр очистки воды. Бак – 24 литра. Масса – 13.7 кг. Защита от «сухого хода». Мощность двигателя – 850 Вт. | 8 м, 45 м вод. ст., 3500 л/час | 11900 руб. | |
| «Karcher BPP 4500/50 1.645-291» | Оригинальная модель, выполненная фирменном «кархеровском» стиле, с очень компактной компоновкой. Пластиковый корпус, интегрированный манометр. Дополнительные регулировки частоты включения станции. Аккумулирующий бак на 18 литров. Мощность – 1200 Вт. Габариты 495×283×550 мм, масса – 17 кг. | 8 м, 50 м вод. ст., 75 л/мин. | 11200 руб. | |
| «Marina APM100/25» | Насосная станция стационарной установки с внешним эжектором, позволяющая производить отбор воды со значительной глубины. Чугунный корпус. Мембранный бак – 25 литров. Мощность привода – 1100 Вт. Повышенный диаметр всасывающего и выходного патрубков (1¼ дюйма). Масса – 24 кг. | 25 м, 35 м вод. ст., 2400 л/час | 17700 руб. | |
| «Grundfos Hydrojet JP 5/60» | Автоматическая насосная станция со встроенным эжектором. Корпус и лопасти рабочего колеса – нержавеющая сталь. Объемный гидроаккумулирующий бак на 60 литров. Мощность – всего 775 Вт. Масса – 23.2 кг. | 8 м, 40 м вод. ст., 3000 л/час | 29700 руб. |
И в завершение публикации – полезная видео-информация, которая также поможет определиться с выбором насосной станции для дома:
Особенности гидроаккумуляторов в насосных системах
Баки, используемые для накопления воды в системе, могут быть разного объема. Чаще всего это гидроаккумуляторы емкостью от 20 до 100 литров. Эти элементы обязательно имеют два отверстия, через которые удается поддерживать давление сети в период отключенного состояния насоса.
Конструкцией бака предусмотрено наличие резиновой прокладки. Она растягивается при движении воды. При выключении насоса мембрана способствует транспортировки воды в сеть. Это происходит за счет силы сжатия. Этот процесс описывает поддержания нужного давления. В результате вы получаете бесперебойную работу сантехнических приборов.
Этап 2. Установка коллекторов («Гребенок») холодной и горячей воды
Традиционная для старых домов тройниковая разводка подразумевает соединение труб при помощи тройников (сваркой или на резьбе). Она обладает рядом недостатков. Могут возникать перепады давления при одновременном открывании кранов, а контролировать состояние такого водопровода и обслуживать его — довольно неудобно. В новых домах обычно выполняется коллекторная разводка, избавленная от указанных недостатков. При этом все приборы подключаются к распределительному узлу параллельно. Количество выходов «гребенки» зависит от количества подключаемых приборов (ванна, умывальник, бытовая техника).
В новых домах обычно делают коллекторную разводку с использованием так называемой «гребёнки».
Как выбрать объем бака
Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.
При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти вполовину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.
Объем выбирают исходя из среднего расхода
Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.
Различия насосных станций по типу всасывающих устройств
Важнейшей характеристикой любого поверхностного насоса является глубина всасывания жидкости. Она зависит от типа оборудования и дополнительных устройств, устанавливаемых на заборном шланге.
Для улучшения откачки обычно используется эжектор – небольшая конструкция в виде трубки с внутренним соплом. Он создает разрежение за счет вылетающей из узкого отверстия с большой скоростью струи воды.
Безэжекторные насосные станции даже теоретически не могут достигать глубины всасывания 10 метров. На практике эта цифра всегда значительно ниже. Их используют при откачке из неглубокого колодца. Наличие эжектора обеспечивает более устойчивую работу поверхностного насоса при большой длине приемного трубопровода.
Насосные станции с встроенным эжектором способны поднять воду с глубины 7-8 метров. При этом сначала отсасывается воздух, а затем происходит откачка воды. Такие системы устанавливаются в отдельных помещениях, поскольку требуют хорошей шумоизоляции.
Иногда эжектор размещают непосредственно в скважине. Для его работы требуется подключение двух труб. По одной из них под давлением подается вода от насоса для создания скоростной струи, а по другой происходит откачка. Насосные станции с выносным эжектором могут забирать жидкость с глубины до 50 метров. Они не издают сильных шумов, но их КПД редко превышает 40%.
Установка кессона
Кессонная яма является одним из методов обвязки. Предполагается, что оборудование и оголовок будут спрятаны. В грунте копается приямок, где размещается верхняя часть обсадной трубы.
Схема реализуется несколькими способами:
- Кессон из металла. Сталь сейчас является довольно дорогим материалом, но она позволяет добиться хорошей герметичности. Снаружи необходимо нанести состав от коррозии. Сборку можно выполнить самостоятельно без привлечения спецтехники. Потребуется только сварочный аппарат.
- Железобетонные кольца. Монтаж осуществляется довольно быстро. Но такое обустройство не позволяет добиться хорошей гидроизоляции. Нужно всего одно или два кольца, которые затем накрываются бетонной крышкой с люком. На дно стелется каркас из арматуры и заливается бетоном.
- Кессон из пластика. Это лёгкий и долговечный материал, который может разрушиться только от механического воздействия. Конструкция полностью герметична.
Как выбрать насосную станцию для частного дома
Монтируется устройство в подвале, отдельном помещении либо в шахте. При запуске системы вода закачивается в специальную емкость. Когда достигается верхний предел давления, насос перестает работать. Когда кран в доме или на улице открывается, давление в баке снижается, засасывая из скважины очередную порцию воды. Цикл повторяется.
Насосные станции для дачи бывают следующих типов:
- Центробежные, вихревые одноступенчатые. Они устанавливаются на поверхности, имеют небольшую производительность, но создают мощный напор. Основные плюсы агрегатов – бесшумность, низкая цена. Минус – малая глубина всасывания – всего 7–8 м.
- Многоступенчатые. Агрегаты для поверхностной установки около скважины глубиной до 8 м. Плюсы – тихая работа, высокая производительность.
- Со встроенным эжектором. В этих системах часть выходного потока перенаправляется во всасывающуюся магистраль. Благодаря такому устройству вода поднимается с глубины до 10 м. Агрегаты подойдут для установки возле открытых водоемов, колодцев и вкопанных в землю резервуаров. Минус – высокий уровень шума, поэтому при установке в помещениях нужно позаботиться о звукоизоляции.
- С выносным эжектором. Эти системы более тихие, поднимают воду с глубины до 35 м. Эжекторное устройство устанавливается вдали от станции либо в источнике. Во втором случае дополнительно необходимо монтировать еще одну магистраль с двумя параллельными трубами – подающей и рециркуляционной.
При выборе важно учитывать тип монтажа станции:
- Поверхностный. Насосные станции водоснабжения устанавливаются внутри дома либо рядом со скважиной, в отдельном строении или приямке.
- Заглубленный. Используется глубинный насос, который поднимает воду с глубины до 300 м. Часто к таким системам относят профессиональное оборудование.
Критерии выбора
Мощность. Бытовые установки идут с параметрами – 0,6–1,5 кВт. Выбирайте мощность с учетом ежесуточной потребности в воде
Обратите внимание на расстояние станции от скважины, высоту подъема жидкости. При близости к колодцу и небольшой глубине залегания грунтовых вод требуется меньше мощности.
Производительность
Показатель измеряется в количестве воды, которое выдается агрегатом за час. Параметр указывается в техпаспорте, у бытовых установок он равен 2000–6000 л/ч.
Объем накопительного резервуара. Значение зависит от потребляемого количества воды. Для одного человека хватает объема 20–30 л, для небольшой семьи – 50 л, для 5 человек и более подойдут баки на 100 л. Емкости менее 24 л покупать не рекомендуется, так как у них короткий срок службы.
Защита от сухого хода и перегрева. Агрегаты с данной функцией отличаются бесперебойной работой и длительным сроком эксплуатации. Когда нет воды в скважине, система отключается, защищая двигатель от перегрева.
Способ управления. Он бывает ручным, дистанционным или автоматическим. В последнем случае включает и выключает насос реле давления.
Материалы. Гидроаккумуляторы делаются из черной или нержавеющей листовой стали. Последний материал более прочный и долговечный, устойчив к коррозии. Корпус и рабочие колеса пластиковые, стальные либо чугунные. Пластик – недолговечный, сталь и чугун – более практичные в эксплуатации. Самые дорогие и качественные агрегаты делаются из алюминия, латуни и бронзы.
Как работает
Состоит оборудование из насоса (тип — любой подходящий под ваши условия), емкости для хранения запаса воды и датчиков контроля. Уровень комфортности системы во многом определяется типом используемого резервуара. Он бывает :
- с накопительными баками;
- с гидроаккумуляторами.
Накопительный бак — обычная емкость, в которой уровень воды контролируется поплавком. Повышается уровень, насос выключается, понижается — включается. Но такая система обеспечивает очень низкое давление. Оно зависит от перепада высот, который вам удалось обеспечить. Из-за низкого давления нагревателями и другой бытовой техникой пользоваться невозможно. Хотя, если установить ее достаточно высоко, можно создать перепад высот достаточный для того чтобы принять душ. Вторая неприятная деталь использования такого бака — при неисправности поплавкового механизма есть реальная угроза залить дом. Эта проблема решается — устанавливается отводящий патрубок, но система все равно недостаточно надежна.
Мембранный бак для насосной станции в разрезе
Более современные модификации насосных станций используют гидроаккумуляторы. Они позволяют создавать и поддерживать стабильное давление. Такая система также позволяет реже включать подкачку, что продлевает срок эксплуатации оборудования.
Гидроаккумуляторы в насосных станциях — это баки мембранного типа. В нем емкость поделена на два сектора эластичной мембраной. В одной части содержится газ (изначально он находится под каким -то давлением), во вторую закачивается вода. Также есть датчик, контролирующий давление. На нем выставляется верхний и нижний предел давления.
При закачке воды мембрана в баке растягивается, сжимая газ и создавая еще большее давление. При достижении верхнего порога, установленного на датчике, насос отключается. В баке с водой при этом тоже создано определенное давление. Если где-то открыт кран, вода с хорошим напором подается в точку раздачи. Объем воды уменьшается, снижается напор на мембрану. При достижении нижнего порогового значения срабатывает реле, включается насос, снова его повышая.
Эта система позволяет поддерживать стабильный напор независимо от того, сколько кранов открыто. Потому при установке оборудования с мембранным водяным баком можно использовать водонагреватели любого типа, а также автоматические стиральные машины и другую бытовую технику, предъявляющую требования по давлению воды.
Виды обратно-запорных устройств
По месту установки все обратные клапаны, предназначенные для насосного оборудования, делят на две категории:
- для монтажа на всасывающую трубу поверхностного насоса или через переходник к погружному насосу;
- для монтажа на трубопровод.
Первые предотвращают обратное движение воды и обеспечивают заполнение системы в постоянном режиме, вторые регулируют давление в водопроводе.
Рекомендуем устанавливать оба вида обратно-запорной арматуры, так как функции устройств отличаются. Клапан на всасывающем шланге дополнительно защищает насос от «сухого хода», предотвращает возникновение воздушных пробок, то есть отвечает за исправность насоса. Даже если оборудование изначально снабжено опцией защиты от «сухого хода», благодаря обратному клапану не придется постоянно заливать воду.
Клапаны, которые устанавливают на трубу во внутридомовой разводке, препятствуют возвращению жидкости наружу – к насосу или скважине. Они поддерживают необходимый напор воды и регулируют давление. Главной функцией трубных моделей считается защита насосного и сантехнического оборудования от резких скачков давления и гидроударов.
