Что такое байпас и для чего он нужен в отопительной системе

Байпас и циркуляционный насос

Циркуляционные устройства через байпас подключают, если система приспособлена под самотечное движение теплоносителя. В системе должен быть обустроен специальный разгонный коллектор, а уклоны – строго соблюдены. Диаметр труб тоже должен быть достаточным. Насос в магистрали устанавливают, чтобы повысить эффективность системы.

Если же отопительная система задумывалась как принудительная, то в случае перебоев с электричеством или с выходом из строя насоса она не сможет работать. Теплоноситель не сможет двигаться без насоса или другого агрегата. В таких магистралях насосы устанавливаются без байпасов.

Особенность подключения насосного оборудования через байпас в том, что появляется противоток и возникает замкнутый контур циркуляции по кругу из байпаса к насосу. В обходном патрубке установлены устройства запорной арматуры – клапан или шаровой кран. Если насос нормально работает, то запорная арматура полностью перекрывает сечение трубы байпаса. Если элемент по какой-либо причине останавливается, тогда байпас открывается. Теплоноситель начинает двигаться.

Использование байпаса в двухтрубной системе отопления

В двухтрубной системе отопления подача воды из котла в систему производится по одной трубе, а ее возврат после отдачи тепловой энергии по другой. Такая схема дает возможность регулировки количества нагретой воды, подаваемой на конкретно взятый отопительный прибор. Сегодня существуют автоматические терморегуляторы, которые согласно требованиям СНиП, устанавливаются на каждый радиатор. Это дает возможность регулировать температуру воздуха в каждом помещении отдельно.

Однако существует и механический способ регулировки объема подачи теплоносителя. Для этого и служит байпас, который необходимо установить непосредственно возле каждой батареи. Ключевым элементом такой конструкции является запорная арматура. Она позволяет вручную регулировать поток теплоносителя, а, значит и температуру воздуха в помещении.

Еще одна сфера использования байпаса в двухтрубной системе отопления, это обход циркуляционного насоса. Простые газовые котлы не снабжают электрическими насосами, поэтому для увеличения эффективности работы такой системы насос врезают в участок трубы. Так как у нас часто бывают отключения электроэнергии, то необходимо обеспечить поток теплоносителя в обход этого насоса при его выключении. Вот тут-то и необходима установка байпаса.

Схема работы байпаса, страхующего участок с центробежным насосом

Пошаговая инструкция по установке байпаса

Желательно, чтобы систему отопления, включая байпасы, монтировали специалисты, которые могут правильно все рассчитать, произвести монтаж, пусконаладочные работы и опрессовку в соответствии с правилами и нормами, предусмотренными в данной сфере строительства. Однако если вы считаете, что и сами сможете со всем справиться и уверены на 100% в своих сила, тогда следует ознакомиться с инструкцией по монтажу.

Самое главное на начальном этапе произвести грамотный расчет байпаса. Затем потребуется приобрести готовые конструкции или сделать их самостоятельно. Для тех, кто делает систему отопления впервые, лучше воспользоваться первым вариантом. Это позволит снизит вероятность ошибки практически до нуля, так как готовые детали уже рассчитаны на ту или иную трубу и вам не придется ломать голову. После того, как вы определитесь с типом оборудования и приобретете все необходимое, можно приступать к монтажу.

Самое главное нужно помнить, что байпас никогда не устанавливают на стояк. Он должен быть смещен ближе к радиатору отопления не менее, чем на 2/3 длины трубы. Делать байпас вплотную к батарее тоже не надо, так как это спровоцирует его перегрев и изменение параметров потока, что дестабилизирует всю систему.

Нельзя на бесклапанный байпас устанавливать вентиль или задвижку. При всем своем удобстве, такое решение нарушает правила пользования отоплением в многоквартирных домах, так как устанавливать на стояки дополнительные элементы, способные изменить или нарушить поток жидкости, запрещено. Ведь это сложная система, в которой даже малейшие изменения параметров способны нарушить ее работоспособность. Сужение диаметра байпаса относительно остального трубопровода должно быть рассчитано правильно, что позволит не бояться снижения обогревательной способности радиаторов.

Если ваша система отопления монтируется из полипропиленовых труб, то для монтажа следует использовать специальный паяльник. При врезке байпаса в действующую систему отопления, необходимо вырезать участки трубы с приборами, устанавливать на срезы тройники и посредством них собирать систему уже с обходной трубой меньшего диаметра. После завершения монтажа байпаса осуществляют подключение устройства, которое с помощью него обойдено и их совместную опрессовку. Создав в системе давление, которое в 1, 5 раза выше расчетного, нужно подождать некоторое время, наблюдая за трубопроводом. Если течей и отпотевания нигде не обнаружено, то произведенную работу можно считать успешной.

Если вы производите установку каких-то сложных смесительных узлов или фильтрующих элементов на водопроводе, то стоит воспользоваться теми инструкциями, которые предоставляет производитель этого оборудования

В любом случае, монтаж байпаса должен производиться с очень большой осторожностью, так как ошибка может привести к ухудшению работы системы и необходимости все переделывать

Важно, чтобы непосредственно возле установленного вами байпаса находились какие-либо опоры или крепления для труб. Если этого не будет, то нагретая труба может изогнуться, что кардинально испортит весь внешний вид

Очень большой диаметр обходной трубы обеспечит постоянный поток теплоносителя именно по ней, а не по батарее, что может вообще нарушить всю систему отопления. Ну и немаловажным фактором является эстетическая составляющая. Старайтесь монтировать трубы аккуратно и ровно, размещая все элементы под прямыми углами. Это обеспечит красивый и стройный внешний вид всей отопительной системы, и она сможет сочетаться с любым интерьером даже без особой маскировки.

В целом же сооружение байпаса своими руками вполне доступно большинству людей, необходимо лишь немного заранее почитать инструкции и позаботиться о порядке проведения работ. В качестве итога стоит отметить, что такой элементарный и незаметный элемент отопительной системы играет очень важную роль в правильном функционировании отопления всего дома. Если расчет, подбор и монтаж выполнить грамотно, воспользовавшись советами специалистов, то дальнейшее использование всего отопительного либо водопроводного оборудования будет таким же легким и непринужденным, как это и обязано быть. Реальная экономия при использовании закольцованных систем отопления может составлять около 10% от всех энергетических затрат на эти цели.

Альтернативные способы повысить температуру

Самым верным решением является увеличение количества секций радиатора. Чем длиннее прибор отопления, тем больше объем тепла он сможет отдать в помещение. Второй способ: вентиляторы, установленные на входе в батарею теплового потока, заменить стандартными шаровыми кранами. Шаровые краны позволяют проходить всему потолку воды без ограничения. К сожалению, с помощи такого крана нельзя делать регулировку потока теплоносителя. Плюсом является хорошая циркуляция воды во всех направлениях. Еще один минус шаровых кранов, эффект прилипания внутренних частей. После длительного простое кран перестаёт перекрывать поток воды. Шаровые краны требуют периодического технического обслуживания. Их необходимо периодически открывать и закрывать.

Схема подключения

Стандартная схема подключения байпаса в квартире выглядит следующим образом:

• Труба с входящим потоком теплоносителя;
• Байпас;
• Труба с исходящим потоком теплоносителя;
• Запорные вентили на вход и выход.

В этом кратком описании мы рассмотрим схему работы радиатора с байпасом. На вход и выход из радиатора монтируются два вентиля. Теплоноситель подается снизу или сверху. Для большинства систем отопления верен второй вариант. При подаче горячей воды сверху, жидкость доходит до байпаса и разделяется на два потока. Теплоноситель направляется в секции отопительного прибора, разогревая его. Другой поток по отводной трубке — байпасу, минуя радиатор, уходит вниз, и дальше продолжает свое движение по стояку. Вентиль, установленной на входе радиатора, позволяет управлять потоком, увеличивая или уменьшая подачу теплоносителя. Снизу на радиатор устанавливается запорный вентиль, позволяющий отводить тепло. Во время отопительного сезона отводной кран открывается до упора.

Конструкции механизма

Вообще, в конструкцию байпаса могут входить следующие элементы:

1. Труба.
2. Циркуляционный насос.
3. Вентили. Вентилей должно быть два. Различают несколько разновидностей вентилей для обходной трубы, которые будут рассмотрены ниже:
   • Краны с подвижным штоком. Внутренний просвет трубы при использовании таких кранов перекрывается резиновой шайбой. Особенностью кранов этого типа является то, что они ремонтируются без особого труда. Недостатком представителей этого типа является то, что внутренний просвет таких кранов меньше номинального в два раза, что способствует потере теплоносителя.
   • Краны шарового типа. Этот тип кранов перекрывает просвет с помощью металлического шарика, который имеет просвет определенного просвета. При полном открытии крана внутренний просвет не меньше номинального, поэтому потеря теплоносителя отсутствует. Однако, и у этого типа есть недостаток – при долгом неиспользовании шарик прикипает к уплотнителю, вследствие чего ручка крана просто не поддается силе.
4. Запорная арматура. Запорная арматура представляет собой вентиль на прямой магистрали. Если она отсутствует, то вода, подгоняемая насосом на байпасе, поступает в прямую магистраль, а затем обратно в перемычку. Так и будет кружиться по одному маленькому контуру. Поэтому нужен вентиль, который будет препятствовать току теплоносителя к насосу. При выборе этого вентиля, также можно отметить следующие два варианта:
   • Шаровой кран. Характеристики таких кранов рассмотрены выше.
   • Обратный клапан. В его устройство входит металлический шарик, который способен закрывать приход под давлением воды, так что человеческого вмешательства здесь не требуется. При включении насоса, под давлением воды, клапан самостоятельно закроется, обеспечив тем самым правильную работу системы.

Что такое байпас: его устройство и принцип работы

Чтобы проще было понять, как со стороны выглядит байпас, а также разобраться с его устройством, рассмотрим простой наглядный пример, с которым знакомы практически все жители многоквартирных домов. Отодвиньте штору на любом окне и посмотрите на батарею отопления, а вернее на участок стены между ней и стояком. Что мы видим? Две горизонтальные трубы, идущие к прибору отопления и перемычку между ними — по сути, это и есть байпас, но наверняка он неполный и в нем отсутствует запорная арматура. Полный байпас обязательно должен иметь как минимум три крана, без которых он не сможет работать так, как задумано.

1. Первый кран должен быть установлен непосредственно на самой перемычке. Если это новая система отопления, то на самой трубе, если старая, то внизу, в месте пересечения перемычки с обратным трубопроводом. В первом случае установлен обычный шаровой кран, а во втором так называемый трехходовой кран, который одновременно выполняет функцию тройника. Но суть не в этом — в любом случае такой кран может либо полностью перекрыть ток воды через перемычку, либо уменьшить его до определенного размера. Как минимум, это дает возможность регулировки.
2. Два других крана смонтированы на горизонтальных подводках к отопительному прибору уже после перемычки — один смонтирован на обратном трубопроводе, а второй на подаче. В случае протечки в отопительном приборе в любой момент эти краны могут быть закрыты, и тем самым предотвращен потоп.

Что такое байпас фото

А теперь представьте на минуту, что первый кран (установленный на перемычке) отсутствует — получается так, что закрыв краны на батарее, вы останавливаете ток воды по всему стояку, лишая тем самым жителей верхних и нижних квартир тепла. Нехорошо как-то получается — именно по этой причине, открывая кран на байпасе и закрывая краны на батарее, вы получаете возможность ремонта отопительного прибора, не останавливая работу целого стояка отопления. Вот вам и принцип работы байпаса. Мало того, такая схема байпаса позволяет еще и регулировать температуру отопительного прибора. Об этом чуть позже, а пока разберемся с областью применения данного узла трубопроводов.

Конструкция и принцип действия

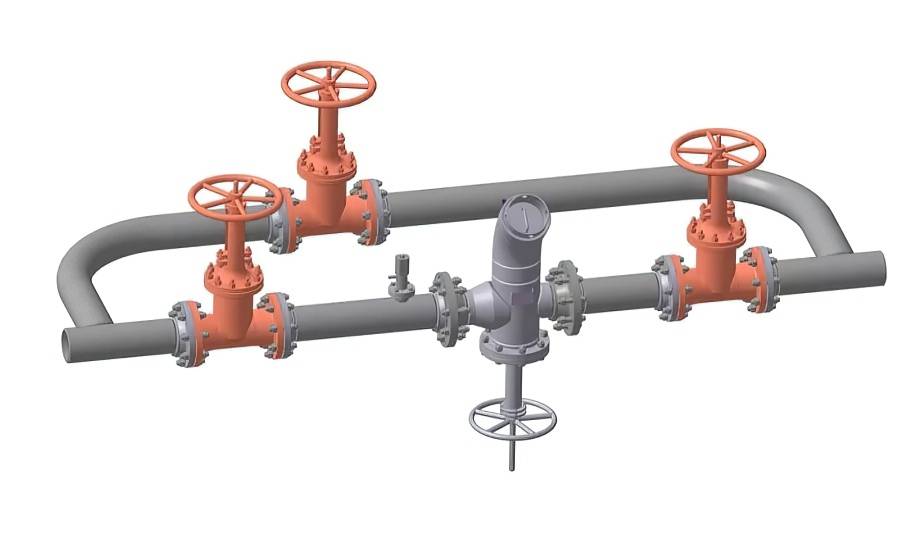

Конструктивно байпас представляет собой трубу-перемычку с запорно-регулирующей арматурой. Его главная задача – создавать параллельный поток рабочей жидкости в обход определенного прибора инженерной системы. Иными словами байпас создает обводную линию.

Принцип работы устройства чрезвычайно прост: при нормальном функционировании системы отопления или водоснабжения перемычка свободно пропускает через себя поток жидкости, но как только этот поток необходимо ограничить, запорный элемент байпаса закрывается, и жидкость начинает проходить в обход определенного отрезка системы. Такая блокировка возможна за счет разницы диаметров самого байпаса и подводящей трубы – первый всегда меньше второго.

Размещение байпаса

Использование байпаса дает немало преимуществ. Во-первых, существенно упрощается обслуживание систем отопления и водоснабжения. Во-вторых, при большом количестве батарей отопления увеличивается общее КПД системы и уменьшаются расходы энергии. В-третьих, исчезает проблема завоздушивания труб и батарей из-за их разгерметизации. В-четвертых, появляется возможность использовать оборудование даже в нештатных и аварийных ситуациях. Как все эти преимущества становятся реальностью? Выясним, познакомившись с особенностями применения перемычек в разных инженерных системах. Но перед этим узнаем, какими бывают современные байпасы.

Установка байпаса

пользоваться услугами специалистов,

Устанавливать байпас нужно близко к радиатору, но как можно дальше от стояка. Если возникнет необходимость, то на байпас можно установить дополнительный кран, который обеспечит полноценную циркуляцию отопительных систем при помощи радиатора, а не байпаса.

Кроме всех полезных функций, байпас будет своеобразным терморегулятором, благодаря возможности регулировать уровень горячей воды. Монтаж приборов происходит в направлении теплоносителя. Сначала устанавливается фильтр, затем обратный клапан и в конце циркуляционный насос.

Выбирая байпас для системы отопления, не следует на нем экономить и выбирать китайские. Для того чтобы выбрать качественный и надежный байпас, нужно чтобы:

• товар имел все необходимые сертификаты;
• владелец предоставил копии гигиеничного и сертификата соответствия с печатью;
• швы в месте сварки должны быть без пор;
• соединения с резьбой должны свободно откручиваться.

В месте отопительной системы, где диаметр сужается и уменьшается скорость потока, можно использовать лишь шаровые вентили. Их конструкция состоит из корпуса и металлического шара с отверстием определенного диаметра. Благодаря такой конструкции вентиля не будет уменьшаться просвета во время его открытия. Если шаровые вентили приходят в негодность, то ремонту они не подлежат их можно только менять.

Схема подключения

Стандартная схема подключения байпаса в квартире выглядит следующим образом:

• Труба с входящим потоком теплоносителя;
• Байпас;
• Труба с исходящим потоком теплоносителя;
• Запорные вентили на вход и выход.

В этом кратком описании мы рассмотрим схему работы радиатора с байпасом. На вход и выход из радиатора монтируются два вентиля. Теплоноситель подается снизу или сверху. Для большинства систем отопления верен второй вариант. При подаче горячей воды сверху, жидкость доходит до байпаса и разделяется на два потока. Теплоноситель направляется в секции отопительного прибора, разогревая его. Другой поток по отводной трубке — байпасу, минуя радиатор, уходит вниз, и дальше продолжает свое движение по стояку. Вентиль, установленной на входе радиатора, позволяет управлять потоком, увеличивая или уменьшая подачу теплоносителя. Снизу на радиатор устанавливается запорный вентиль, позволяющий отводить тепло. Во время отопительного сезона отводной кран открывается до упора.

Что такое байпас, и где он располагается?

Байпасом называют участок теплотрассы, который идет параллельно основной магистрали и соединяется с ней двумя концами. Для этого используют трубу такого же диаметра, в которую вмонтируют циркуляционный насос.

Для насоса важно размещение внутри самой отопительной системы. Единственное условие, которое должно выполняться беспрекословно — это установка прибора на обратной магистрали

Почему? Дело в том, что в состав насоса входят резиновые манжеты, уплотнители и кольца, которые под действием высоких температур могут потерять свои технические качества. Проще говоря, через несколько месяцев эксплуатации насоса он начнет подтекать со всех стыков и соединений. А на обратке температура теплоносителя низкая, поэтому ее влияние в разы меньше.

Возвращаемся к магистрали теплопровода. Теплоноситель по возможности должен проходить по прямолинейным участкам. Чем больше всевозможных фитингов в системе отопления, тем менее эффективно она работает. Это закон.

Теперь обратимся к такой ситуации, когда насос установлен на прямолинейном участке, а теплоноситель должен проходить естественным путем через байпас. В этом случае ему придется преодолеть два отвода и вентиль (задвижку), который отсекает байпас от магистрали. Для горячей воды сразу 3 препятствия на небольшом участке — это уж слишком. Циркуляция будет медленной, а значит, эффективность работы системы резко упадет.

Итак, решено — циркуляционный насос всегда нужно монтировать на участке байпаса. Что для этого необходимо из расходных материалов и запорной арматуры?

Об ответственности за установку вентиля на байпасе

Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Собственника квартиры обяжут устранить неполадки в системе за свой счет. Вполне возможно, что вина за низкую температуру в батареях лежит на самой ЖЭКе или компании, обеспечивающей технический ремонт. Но все обвинения будут направлены в сторону человека, установившего кран на байпасе, нарушающий тепловой баланс. Если несколько человек установят такие краны, это приведет к отопительному коллапсу. Пострадать может весь дом. Конструкция некоторых многоэтажных домов предполагает следующие: теплоноситель может подниматься в одном стояке, проходить по техническому этажу, и опускаться в другом, таким образом, непрерывно циркулируя. Поставив заслон в одной точке системы, жилец нарушает тепловой баланс сразу в двух стояках. Другой стояк вполне может находиться в той же квартире. В результате получится следующая ситуация: одна батарея, расположенная в гостиной, греет лучше, другая, находящаяся в соседней комнате или на кухню, хуже.

Установка байпаса на радиаторе в однотрубное отопление

Многоэтажки, заселенные еще в советские времена, имеют однотрубное отопление на базе вертикальных стояков, присутствующих во всех квартирах. Здесь распределение теплоносителя обеспечивается благодаря высокому давлению и усиленной скорости потока среды.

Подключение радиаторов с байпасом в однотрубной системе отопления

В таком сценарии обе подводки – это элементы соединения радиатора с единственной магистралью, между ними и врезается байпас. Перемычка имеет небольшое смещение относительно оси стояка, благодаря чему вода попадает в батарею, а не течет по легкому пути. Решение работает следующим образом:

1. Поток горячей воды на подходе к первому элементу обогрева делится на две части – первая поступает в радиатор, вторая затекает в байпас.
2. После охлаждения первого потока на пару градусов происходит смешение обеих частей, далее половина направляется в магистраль. В результате образовавшаяся смесь обладает температурой примерно на градус ниже той, что была изначально.
3. Этот процесс последовательно происходит во всех отопительных приборах. Все потребители сети получают заданное количество тепловой энергии (в идеале в равной мере), потому что насосы прогоняют по магистралям большие объемы воды, нивелируя температурные перепады между первым и последним звеном.

Подобное решение принято использовать в двухэтажном жилом строительстве. Несмотря на то, что вертикальный стояк обслуживает только пару радиаторов, верхний желательно оснащать байпасом. Причина – несоразмерность производительности бытовых и промышленных циркуляционных насосов.

Если исключить прямую байпасную перемычку, полный объем носителя, пройдя через батарею, остынет сильнее, чем в описанной схеме. Разница температур приведет к тому, что в каждую следующую квартиру будет поступать все меньше тепловой энергии, крайняя практически не будет прогреваться.

Именно поэтому байпас так важен при обустройстве вертикального однотрубного теплоснабжения. Двухтрубные разводки основываются на самостоятельных магистралях для остывшей и горячей среды, здесь перемычка не нужна.

Небольшая мощность циркуляционного насоса, установленного в загородном доме, компенсируется большими пропускными способностями и диаметром трубопровода.

Использование байпаса в однотрубной системе отопления

Хотя однотрубная система отопления сегодня уже морально устарела, ее все же еще часто можно встретить не только в домах старой постройки, но и в частных современных коттеджах. Она может прекрасно функционировать, но при этом давать слишком много тепла. В частном коттедже это решается простым снижением мощности котла, а вот в многоквартирном доме становится проблемой. Ведь невозможно убавить поток воды в батарее одной из комнат, не затронув остальные. Чтобы эта опция стала доступной стоит возле каждого радиатора установить замыкающий участок. В такой системе обводная труба соединяет подвод с отводом возле батареи. В результате, если перекрыть трубу подвода запорной арматурой полностью или частично, то можно снизить или совсем прекратить подачу теплоносителя в данный отопительный прибор без воздействия на другие.

Байпас на однотрубной системе отопления

Внимание! Участок обводной трубы должен быть меньшего диаметра. В противном случае вода в батарею будет поступать плохо

Устраивать байпас следует подальше от вертикальных участков трубопровода, но как можно ближе к радиатору. Для сооружения байпаса используются краны и тройники. Делают его по месту путем полипропиленовой сварки. Помимо этого, байпас можно приобрести в магазине в уже собранном виде и просто установить его посредством резьбового соединения. Между входом в радиатор и байпасом устанавливают вентиль или терморегулятор, который призван обеспечить автоматизацию процесса регулировки температуры воздуха в помещении.

Между тем стоит иметь ввиду, что установка байпаса в любом случае снизит объем жидкости, которая втекает в радиатор на 30-35%, что снизит его теплоотдачу на 10%. Впрочем, это особо не сказывается на эффективности отопительной системы. Ведь батареи итак излучают избыточное тепло, да и при покупке их производительность округляли в большую сторону, что обеспечило примерно 15% запас.

Безупречным вариантом видится сооружение современной отопительной системы, трубопровод которой спрятан под пол или в стены. В монтаже таких систем используется гарнитура со встроенными байпасами для подключения радиаторов. Имеются там и терморегуляторы с запорной арматурой.
