Плюсы и минусы автономного отопления в доме или квартире

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

1. врезки системы отопления дома в газовую сеть;
2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

1. монтаж котла в котельной на первом этаже;
2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
4. установка коллектора для теплого пола;
5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

• Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
• Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
• Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
• Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
• Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома

Разработка проекта и проведение монтажных работ

Установка новой системы начинается с демонтажа старого отопительного оборудования

Планировать систему частного отопления квартиры нужно с учетом ее площади и особенностей планирования.

Делать проект нужно беря во внимание такие ограничения:

• перенос стояка;
• вынос нагревателей на балкон;
• снос перегородки между кухней и жилой комнатой;
• перемещение санузла.

При планировании схемы обвязки выбор делается из таких вариантов:

• радиаторы — чугунные, стальные, биметаллические;
• трубы — пластиковые, латунные, стальные;
• способ — однотрубный или двухтрубный;
• циркуляция — естественная или принудительная;
• разводка — верхняя или нижняя;
• подключение — вертикальное или горизонтальное;
• схема развязки — с тупиковыми магистралями или проходными.

Рекомендуется заливать дистиллированную воду в систему, чтобы избежать образования накипи

Строительство системы индивидуального отопления проводится в следующей последовательности:

1. Демонтаж старых коммуникаций. Использовать их дальше нецелесообразно, лучше поставить новые и более эффективные. Сначала отсоединяются батареи, затем обвязка, в последнюю очередь трубы у стояка. Отверстия завариваются наглухо или к ним крепится патрубок с резьбой для заглушки. В ряде случаев срезается часть стояка с отводами и вместо него приваривается новый фрагмент.
2. Проводится установка котла. При необходимости для него делается устойчивое основание рядом с внешней стеной. Затем осуществляется выравнивание изделия по вертикали.
3. Устанавливаются радиаторы. Для их крепления используются прочные и надежные крюки с дюбелями или анкерные изделия, если работа проводится в кирпичном здании.
4. Прокладывается обвязка. Ветки вытягиваются по всем помещениям. Целесообразно использовать армированные полипропиленовые трубы, которые имеют лучшие по сравнению с аналогами характеристики. Сборка проводится специальным паяльником.
5. Перед батареями устанавливаются шаровые краны, после чего проводится их подсоединение к подаче и обратке.
6. Проверяется герметичность собранного контура. Для этого используется компрессор с манометром или мыльная пена.
7. Котел подсоединяется через счетчик к газовой магистрали. На патрубке устанавливается запорный кран.
8. Контур заполняется водой. Через краны Маевского стравливается воздух.

Автономное отопление

Автономное отопление позволяет жильцу квартиры многоэтажного дома самостоятельно определять начало и конец отопительного сезона, а также нагревать помещение до нужной ему температуры. Такая возможность позволит значительно снизить расходы на коммунальные услуги.

Жители квартир не обладают большим выбором, какую именно систему обогрева выбрать. Как правило, возможно подключить только установки, работающие за счет природного газа или электроэнергии. Если у человека уже имеется газовая колонка, то заменить ее на котел будет намного легче, но при этом потребуется разрешение газоснабжающей конторы. С нуля же эта процедура гораздо сложнее в плане документации и займет больше времени.

Минусы

• Расходы. Установка и покупка отопительной системы обойдется в круглую сумму. Котел, трубы, батареи, работа специалистов газовых служб и нанятых мастеров, документация и составление проекта — все это стоит отдельных денег, которые в совокупности значительно опустошат карман.
• Пострадает квартира. При проведении работ по установке системы пострадает целостность межкомнатных перегородок, внутренняя отделка помещений и напольное покрытие. Останется очень много мусора и пыли, как после ремонта. Для уборки возможно даже придется нанять клининговую компанию, так как последствия будут наблюдаться еще в течение длительного времени, оседая на полы и мебель со стен и потолков.
• Обслуживание. Потребуется постоянно нанимать мастеров сервисных центров для обслуживания котла не реже раза в год. Специалист осматривает оборудование на возможные поломки и целостность. Это исключит вероятность негативных последствий для владельцев квартиры и их соседей.
• Документация. Потребуется потратить много времени для получения всех разрешений на установку автономного отопления в квартире.
• Взрывоопасность. За газовым оборудованием требуется тщательно следить во время эксплуатации, в результате взрыва может пострадать не только квартира собственника, но и несколько соседних или целый подъезд.
• Вред. Когда сгорает газ, он выделяет вредные углеродные и угарные вещества. Для обеспечения отвода этих продуктов из помещения должна быть установлена качественная вентиляционная система.
• Возможное отсутствие отопления. Если в доме отключат газ или свет, тепла и горячей воды в нем не будет.
• Габариты. Котел и прилегающие к нему составляющие займут значительное место в квартире, чтобы скрыть трубы и другие компоненты потребуется применять дополнительные дизайнерские ухищрения.

Почему котельные лучше, чем котлы внутри квартиры

В современных домах нет надёжной проводки с необходимой пропускной способностью, чтобы подключить электроприборы с нужной мощностью. Организация газового, твёрдо- или жидкотопливного отопления упирается в отсутствие дымоходов. Без них оборудование для обогрева опасно для жизни. Вертикальные дымоходы тоже не выход, ведь выхлопы будет относить в окна соседних квартир. Установка котельной позволит не беспокоиться о проводке или дымоходах. Обогревательные приборы устанавливают на крыше или в отдалении от дома, что исключает возможность попадания продуктов сгорания в жилую зону.

Это хороший вариант с точки зрения комфорта. В доме после установки отопительного оборудования будет всегда стоять одинаковая температура, исходя из потребностей жильцов. Об этом можно заранее договориться с жильцами. Как правило, выбирают 18–20 градусов. Эта температура комфорта для большинства людей. Те, кто хочет теплее, могут дотопить электрообогревателями. Несколько квартир не создадут фатальную нагрузку на электросеть. В то же время любители прохлады не будут задыхаться в своих комнатах. Установка краников на батареях даёт возможность подкорректировать температуру в каждой комнате.

Разновидности автономного отопления

Индивидуальное отопление квартиры может быть двух типов:

• газовое,
• электрическое.

Соответственно, используются либо газовые котлы, либо электрические. Первый вариант более популярен. Это связано с тем, что газ в России стоит меньше, чем электроэнергия. То есть, газовый котёл — это лучшее решение для тех, кто решает с помощью индивидуального отопления прежде всего задачу экономии и сокращения расходов семейного бюджета.

Современные газовые котлы оснащаются дымоходами, и поэтому их не придётся проводить и монтировать отдельно. Кроме того, они работают почти бесшумно, так что не станут поводом для жалоб со стороны соседей.

Впрочем, и электрические котлы имеют свои достоинства. Например, стоит отметить то, что они достаточно просты в установке. В них нет камеры сгорания, систем автоподжига и заслонок – в каком-то смысле они более просты и безопасны. Да и число документов, необходимых для разрешения, будет значительно меньшим, чем при выборе газового варианта.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Ионные (электродные) отопительные котлы

Такие устройства нагревают теплоноситель за счет подачи напряжения через электроды, в результате чего происходит ионизация молекул и их движение к проводнику с другой полярностью. В однофазной сети используется один электрод в виде стержня, в качестве второго выступает поверхность металлического цилиндра, при трехфазном напряжении – 3 электрода.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Смеси для выравнивания потолка: какая шпаклевка лучше?

Размеры ионных котлов варьируются от совсем маленьких, способных нагреть только одну батарею, до объемных установок, рассчитанных на большой дом. Выпускаются как в корпусе, так и без него.

Плюсы:

• компактность. Прибор без корпуса занимает мало места;
• скоростной разогрев теплоносителя;
• низкая инертность, дающая возможность очень точной регулировки;
• стойкость к перепадам напряжения;
• высокий уровень безопасности – при отсутствии теплоносителя в котле он просто не может работать;
• невысокая цена (без блока управления, насоса и расширительного бака).

Минусы:

• полная несовместимость с батареями из стали и чугуна;
• требовательность к качеству циркулирующей жидкости, которая должна иметь сбалансированный состав. Рекомендуется не делать ее самостоятельно, а приобретать готовую;
• необходимость проверки специалистом состояния теплоносителя перед новым отопительным сезоном;
• особые требования к контуру заземления;
• температура нагрева – не выше 75 °С;
• необходимость замены электродов через определенные промежутки времени.

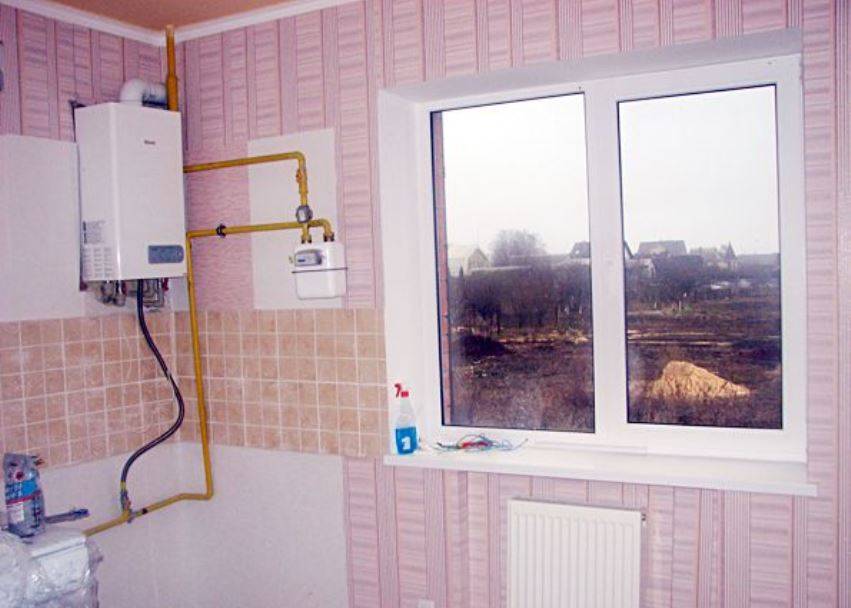

Автономное отопление в квартире: особенности монтажа

Создать автономный обогрев квартиры многоэтажного дома будет сложнее, чем частного. Нужно будет пройти сложную процедуру оформления, получить соответствующие технические разрешения, составить проектную документацию, рассчитать тепловые нагрузки квартиры. Проект теплоизоляции должны одобрить все инстанции, которые разработали технические условия для подключения объекта к внешнему источнику обогрева.

Автономное отопление в квартире и его установка имеют ряд особенностей:

1. Отсоединяются имеющиеся отопительные радиаторы и стояки. Совет: если батареи в хорошем состоянии, их можно использовать для индивидуального обогрева.
2. В стене делаются все необходимые отверстия, предназначенные для разводки труб. На этом этапе используется мощный перфоратор.
3. Если централизованное отопление было газовым, производятся реконструкционные работы внутренней газовой разводки.
4. Устанавливается отопительное оборудование и осуществляется его подключение.

Установку отопительного оборудования и монтаж системы обогрева рекомендуется доверять квалифицированным специалистам, а не производить самостоятельно.

Автономное отопление квартирного типа можно создать посредством использования в качестве источника тепла электрического или газового котла. Если рассматривать, какая система отопления рациональнее с точки зрения экономии и более эффективна, то здесь превосходством обладает электрическая индивидуальная система обогрева.

Административные этапы процедуры «автономизации»

Купить автономное отопление – это далеко не все, что предстоит сделать человеку, решившемуся на «автономизацию». Приобретенное оборудование надо будет правильно смонтировать, предварительно произведя необходимую перепланировку квартиры. И все это невозможно сделать, не выполнив соответствующую административную процедуру. Планируя время, следует учитывать, что административная сторона вопроса может затянуться месяцев на пять. Что же касается монтажа, то эти работы займут около недели.

Предварительные согласования на автономное отопление

Установка автономного отопления в квартире – это определенное переустройство, выполнение которого невозможно без согласования с местными властями. Для получения соответствующего согласования потребуется собрать и представить следующий пакет документов:

1. Заявление-ходатайство утвержденной формы.
2. Свидетельство, подтверждающее права на квартиру.
3. Заверенную ксерокопию техпаспорта.
4. Проект предстоящей перепланировки.
5. Справку с поименным указанием всех лиц, зарегистрированных в квартире.
6. Согласие на перепланировку от всех зарегистрированных.

Если дом относится к архитектурным памятникам, то потребуется еще и справка организации, занимающейся их охраной.

Рассмотрение поданных документов и принятие решения по ним производится в срок, не превышающий 45 дней.

Казалось бы, приведенный выше список документов не так уж и велик. Но я хочу отдельно выделить указанный в нем проект перепланировки. Данный документ должен быть предварительно одобрен, а потом согласован с организациями, занимающимися контролем тепло- и газоснабжения. Чтобы получить их «добро», в каждую из них придется представить все те документы, которые указаны в перечне.

Маршрут административного «забега» включает в себя следующие инстанции:

1. Теплосети (районные или городские).
2. Газовая служба (районная или городская).
3. Проектная организация.

Приведенный список инстанций кажется совсем крохотным, но сил на них придется потратить очень даже немало. Чтобы избавить себя от этих мытарств, возложить выполнение всех демаршей можно на специализированную фирму. Однако делать все это бесплатно она, конечно, не будет. Такова се ля ви, как говорят французы.

Проектная документация на автономное отопление

Перед обращением в специализированную фирму следует подготовить пожелания по размещению отопительных элементов. Точное же их расположение будет определено специалистами на основе скрупулезного изучения плана квартиры по техническому паспорту.

Полученный проект станет основой тех преобразований, которые придется выполнить в квартире.  И, самое главное, этим документом будет определен порядок монтажа нагревательного котла и отопительного контура. Именно им будут руководствоваться монтажники, устанавливая автономное отопление. Данный проект, также определяющий тип и мощность отопительного агрегата, понадобится и самому пользователю для подбора и приобретения соответствующего оборудования.

Чтобы вы представляли себе, какой документ вы должны получить в итоге, уточню, что проект на монтаж автономного отопления в городской квартире включает в себя следующие главы:

1. Описательная часть, характеризующая особенности квартиры.
2. Технологические расчеты, позволяющие определить разводку и основные параметры всех элементов будущей отопительной системы и, самое главное, отопительного котла. Расчеты сопровождаются схемой, необходимой для работы монтажников.
3. Спецификация, объединяющая в себе сведения о всем комплексе используемых материалов и элементов системы отопления. На специальной схеме отображаются все перечисленные узлы и приборы.
4. Графическая часть, представляющая собой полное графическое отображение конструкции системы отопления.

Копию проектной документации на автономное отопление в квартире должна быть передана сотрудникам газовой компании, которые в дальнейшем будут обслуживать смонтированное оборудование.

Устройство электроотопления

Обогревать помещения с помощью электричества дорого, это правило верно для всех стран СНГ. Выход один: перейти на многотарифную систему учета, установив предназначенный для этого электрический счетчик. Но и тут не обойдется без согласований с поставщиком электроэнергии, для чего опять же понадобится сделать проект автономного отопления. Конечно, можно пользоваться электричеством и без всяких разрешений в рамках выделенного лимита, но тогда выигрыш по сравнению с централизованным теплоснабжением будет невелик: экономя, вы все так же будете мерзнуть у себя в квартире.

Помимо разработки проекта и согласования его с организацией – поставщиком, надо выдержать такие требования:

• приобрести и установить за свой счет многотарифный счетчик электроэнергии;
• обеспечить надежность проводки. Если она старая либо провода имеют недостаточное сечение, для запитки нагревателей необходимо проложить новую;
• соблюсти все правила электробезопасности.

Изначально подключая многоквартирные дома к электросетям населенного пункта, организация — поставщик выделяет на каждую квартиру лимит потребляемой мощности. Организовывая электрообогрев жилья, надо учитывать данный факт, чтобы отопитель при совместной работе с бытовой техникой не превышал этот лимит.

Преимущества и недостатки автономного отопления газом

Газовые котлы с точки зрения экономии и эффективности на сегодняшний день являются самыми выгодными отопительными приборами. Сравнивания работу газового котла с аналогичным по мощности электрическим обогревательным прибором, первый вариант выглядит предпочтительнее. После установки автономной на газе, вложенные средства окупаются уже на 2-3 год эксплуатации.

Автономный газовый теплогенерирующий котел по своим техническим характеристикам способен решать целый комплекс задач на бытовом уровне. Котел не только быстро и эффективно обеспечит внутри дома необходимую температуру, но и обеспечивает для бытовых целей ГВС. По многим параметрам отопительный котел на природном газе лучше всего подходит для автономного обогрева частных домов.

Рассмотрим подробнее преимущества, которыми обладает нагревательная техника на природном газе:

• природный газ имеет один из самых высоких коэффициентов теплоотдачи;
• невысокая инерционность газовых котлов обеспечивает быстрый нагрев теплоносителя;
• доступность и дешевизна природного газа;
• теплогенерирующее оборудование, снабженное автоматикой, способно работать без присутствия человека;
• различные конструкции и способны эффективно отапливать, как небольшие жилые помещения, так и крупные по площади объекты;
• газ, в отличие от мазута, масла, дров или угля, является экологически чистым видом топлива;
• современные модели имеют высокую степень надежности и рассчитаны на длительные сроки эксплуатации.

Список можно продолжить, если перейти на цифры и расчеты, однако есть в газовых котлах и некоторые минусы, которые скорее можно назвать тонкостями эксплуатации и особенностями конструкции.

Монтаж газового котла и всей системы отопления в доме выполняется только специалистами, имеющими соответствующую квалификацию. Установке котельного оборудования предшествует длительная процедура получения разрешения на автономное газовое отопление.

*Система газового отопления выдвигает к владельцам частных домов особые требования, соблюдение и выполнение которых является гарантией эффективной работы отопительного оборудования и безопасности жилого объекта.
