Как установить и подключить автоматику на скважину

Конструктивные особенности насосной установки

В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:

  1. Насос. Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
  2. Гидроаккумулятор. Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
  3. Реле давления. Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
  4. Обратный клапан. Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.

Схема подключения реле давления РД5 и защиты LP/3

Замена автоматического блока защитным реле LP/3 позволяет сократить расходы на обустройство собственной водяной скважины. Монтаж контактора упрощает электрическую схему, не снижая эффективность установки. Низкая стоимость подобного устройства привлекает владельцев автономных источников, компенсируя основной недостаток. Минусом данного варианта является необходимость запускать глубинную помпу вручную после прекращения работы.

Последовательное подключение с реле давления РД5 способствует остановке насоса как при снижении напора, так и при отсутствии воды в системе. Для перезапуска агрегата требуется присутствие владельца, приводящего в действие помповую станцию.

Виды и устройство автоматики

Автоматика первого поколения

По степени автоматизации управляющие блоки делят на три поколения.

Первое поколение

Широкое применение получил простейший тип автоматики для скважинного насоса с гидроаккумулятором и реле давления. Он доступен для самостоятельного монтажа и обслуживания. Приборы контроля совместимы с погружными и поверхностными агрегатами. Размер накопительного бака зависит от общего потребления воды. Подача электричества к помпе осуществляется через реле давления. При падении напора в системе контакты замыкаются, включается насос. Он функционирует до верхнего порога давления. Цикл регулярно повторяется. Гидроаккумулятор сокращает количество включений агрегата, компенсирует гидроудары.

Второе поколение

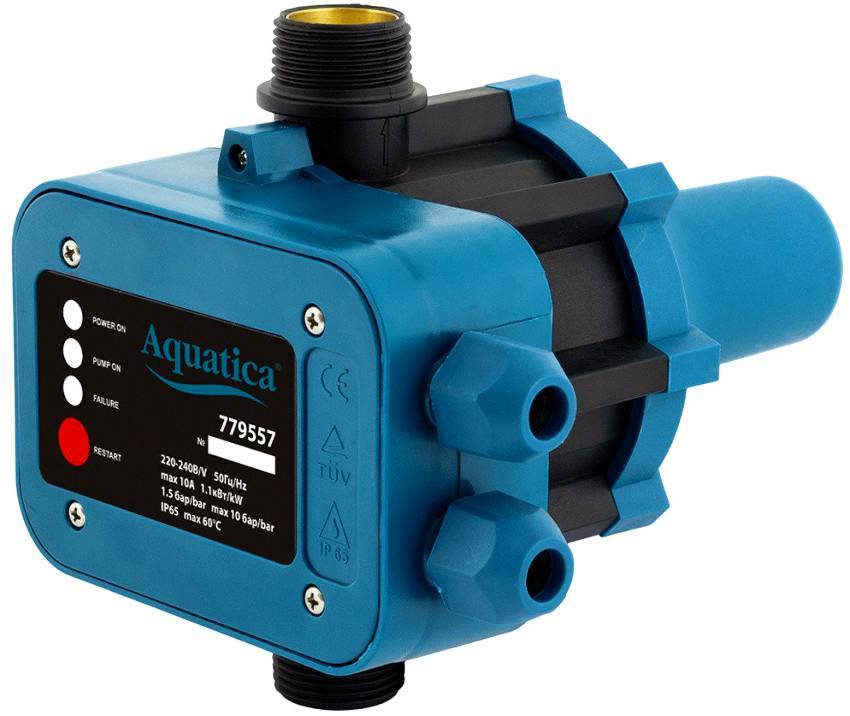

Блоки управления второго поколения

Автоматическое управление осуществляется блоком с набором датчиков. Его основой является пресс-контроль. Прибор обеспечивает регулировку подачи и давления воды в системе. При аварии отключает насос, выполняет автоматический перезапуск. Электронный регулятор принимает сигналы от датчиков в трубопроводе. Устройство работает тихо, не требует обслуживания. Прибор устанавливается до первой точки водоразбора. На корпусе имеется стрелка, показывающая направление движения жидкости. Блоки работают без гидроаккумулирующих баков.

Третье поколение

Частотный преобразователь для скважинного насоса

Системы автоматики последнего поколения контролируют скорость вращения двигателя насоса. Она выходит на рабочую мощность только при значительном расходе воды. Осуществляется плавный пуск, медленно вырабатывается ресурс механизма, экономится электроэнергия. Такие приборы являются частотными преобразователями. Автоматика имеет тонкие настройки, обеспечивает надежную защиту двигателя от неполадок в электрической сети. Напор в системе остается неизменным при одновременном включении нескольких точек потребления. Для компенсации утечек рекомендуется установка бака на 2 л. Стоимость частотного преобразователя значительно выше остальной автоматики, она составляет 17-35 тыс. рублей.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

  • Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
  • В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
  • Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Что понимают под системами автоматики

В рассматриваемом случае под этим понятием подразумевается совокупность различных приборов, задачей которых является сохранение электродвигателя в рабочем состоянии и предохранение его от аварийных ситуаций.

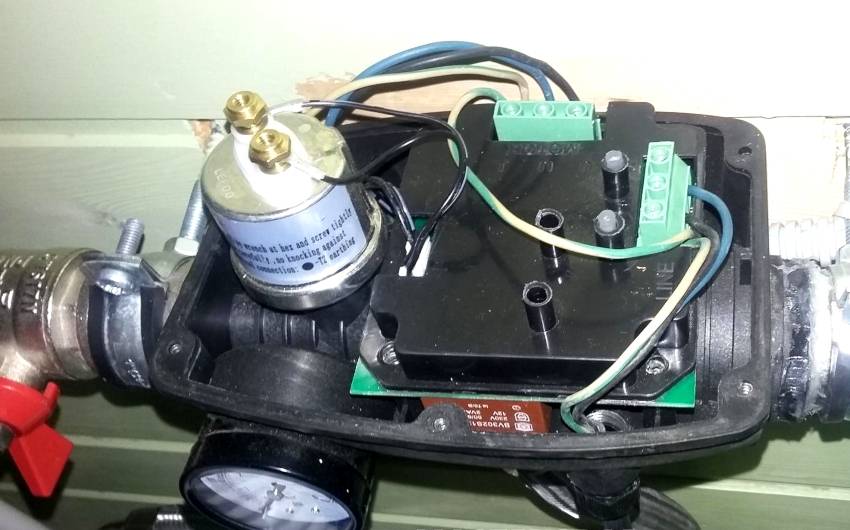

Подключение автоматики для управления насосом

Чаще всего блок управления включает в себя следующие элементы:

  • Командные реле;
  • Устройства защиты от различных видов поломок.

Среди различных схем управления работой скважинных насосов наибольшее распространение получили две.

Они осуществляют контроль по следующим параметрам:

  • Уровню жидкости в накопительном баке;
  • Давлению в трубах автономной системы водоснабжения.

Первую схему автоматики управления используют в случае применения скважинного насоса для наполнения накопительной емкости. Из нее вода подается потребителя при помощи агрегатов второго подъема. Эта схема также находит применение и при работе насоса в системах с водонапорными башнями.

Управление агрегатом в случае использования второго способа осуществляется по командам от реле давления, которое находится на трубопроводе. При этом на нем настраивают два значения давления: включения и отключения насоса. Эту схему чаще всего используют для скважин, расположенных на приусадебных участках и оборудованных мембранными баками.

Протяжённость водопровода и количество узлов

Иногда, такие блоки называют, станциями управления глубинным насосом. Насос — это основной силовой элемент, производящий подъем воды из скважины. Насос также заземляется.

Схема подключения Схема смешанного подключения блока автоматики и реле давления Блок автоматики защищает насос от работы на сухом ходе отсутствия воды.


Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство. Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике.


Например, монтаж погружных скважинных насосов имеет существенные отличия.


Для того, чтобы оборудование прослужило Вам длительный срок и не было поломок, внимательно отнеситесь к каждому этапу работ. Все резьбы уплотняются лентой ФУМ, за исключением перехода металл-пластик.


Преимущество наружного расположения заключается в свободной доступности к аппарату, если придется ремонтировать. Подключение ПЗУ пускозащитное устройство для погружных насосов Пускозащитное устройство предназначено для первоначального запуска насоса и для последующего разгона его двигателя.

Особенности монтажа оборудования

Есть два варианта монтажа насоса :

  1. Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
  2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

Конструкция и работа насосной станции

Как было сказано выше, в данной статье строительного журнала samastroyka.ru, насосная станция для бытового пользования имеет довольно простую конструкцию. В первую очередь это, конечно же, насос, который обеспечивает подъем воды на нужную высоту и нагнетает давление в системе водоснабжения.

Без насоса работать насосная станция не будет, а вот без автоматики, вполне может, только управлять ею придётся вручную. Чтобы этого не случилось, на насосной станции устанавливается блок автоматики, состоящий из реле давления, манометра и электроники. Когда нужное давление в трубопроводе достигнуто требуемого значения, автоматика выключает забор воды из ёмкости и прекращает подачу питания на центробежный насос.

Нетрудно догадаться, что когда давление упало ниже выставленного значения на насосной станции, автоматика включает центробежный насос, происходит забор воды и нагнетание давления в трубопроводе до выставленного предела. Нижний и верхний порог давления, при котором будет выключаться и включаться насосная станция, можно легко выставить на самой автоматике.

Ну и что касается расширительного бака, то он позволяет вмещать в себя некоторый объём воды, для того чтобы всё время не включать насосную станцию. К примеру, без расширительного бачка, чтобы помыть руки, насосная станция, сразу же включится в работу при открытии смесителя и возьмёт некоторое количество жидкости из накопительной ёмкости. При установленном расширительном баке на насосной станции, включение насоса не произойдёт, поскольку вода будет некоторое время поступать из расширительного бака.

Такой подход в работе насосной станции, позволяет существенно увеличить ресурс работы центробежного насоса. Следует сказать и о том, что в расширительном баке насосной станции, установлена специальная мембрана, которая обеспечивает нужное давление в системе водоснабжения, когда расширительный бак наполнен водой.

Как установить насосную станцию

Перед тем как подключить насосную станцию, нужно определиться с местом её установки. Чаще всего, это отдельное помещение в котором уже стоит накопительная емкость к которой и будет впоследствии подключаться насосная станция. Если насосная станция подключается к скважине или колодцу, то соответственно, чем ближе она к ним будет расположена, тем лучше.

Последующая инструкция по подключению насосной станции, предполагает, что к месту установки уже подведена труба от колодца или от накопительной ёмкости. Итак, для подключения насосной станции понадобятся:

  1. Несколько дюймовых шаровых кранов;
  2. Дюймовые металлические уголки;
  3. Две дюймовые «американки»;
  4. МРВ или МРН для подключения пластикового трубопровода к насосной станции (Муфта резьба внутренняя и муфта резьба наружная;
  5. Обратный клапан на 1 дюйм.

Кроме того, нужна будет пакля для напаковки резьбовых соединений или фум-лента.

Из инструментов, перед тем как подключить насосную станцию, следует подготовить:

  1. Ножницы по пластику;
  2. Паяльник для пайки ПВХ труб;
  3. Пассатижи (чтобы сделать зазубрины на резьбах, для лучшей намотки палки);
  4. Отвёртка;
  5. Пакля и смазка для неё.

Что касается подключения насосной станции к электричеству, то для этих целей следует взять нужной длины кусок трёхжильного провода, сечением не менее 1,5 квадрата, изоленту и розетку с заземлением.

Фильтровальное оборудование для скважины


Фильтровальное оборудование для скважины

Для нормальной работы нужна не только специальная автоматика на скважину, но и фильтровальное оборудование. Особенности конструкции:

  • На данный момент фильтра могут быть механическими, которые устанавливаются в скважине и не дают возможности при включении насоса проникнуть в источник подачи воды примесям и другим загрязнителям.
  • Также есть автоматические, которые устанавливаются на выходе из скважины или при подходе воды к дому.
  • Насос также может устанавливаться на самом насосе. При этом оборудование начинает работать после включения насосного оборудования.
  • Фильтры помогают делать воду более чистой и качественной.

Чтобы обустроить скважину, оборудование для нее и автоматические системы выбираются, основываясь на рекомендациях специалистов. На видео в этой статье показан процесс установки фильтра и насоса в конструкцию.

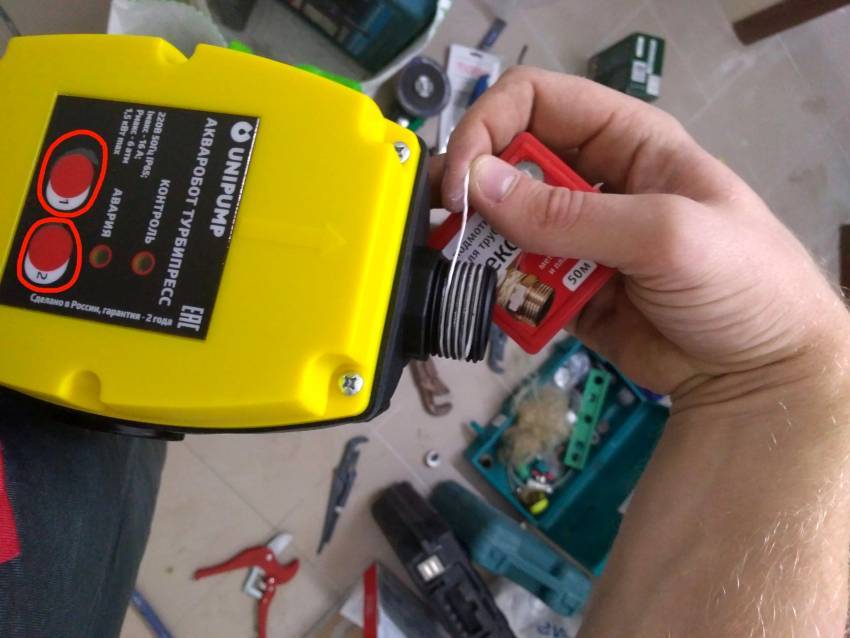

Правила установки и настройки «АКВАРОБОТА ТУРБИПРЕСС»

Блок «АКВАРОБОТ ТУРБИПРЕСС» предназначен для автоматического управления как поверхностными, так и погружными насосами. Совместима данная автоматика с однофазными насосными устройствами, мощность которых не превышает 1,5-2,2 кВт.

Основной функционал автоматики следующий:

  • управление насосом путем поддержания в системе заданного пользователем верхнего и нижнего давления;
  • отключение насоса при отсутствии возможности водозабора;
  • поддержание рабочего состояния системы при снижении напряжения до 170 В.

«АКВАРОБОТ» имеет следующие технические характеристики:

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная

  • допустимое рабочее напряжение – 170-250 В;
  • максимальный ток – 16-20 А;
  • максимальная пропускная способность насоса –120 л/мин., минимальная – 3 л/мин.;
  • уровень давления для включения – 0,5-4,5 бар, для выключения – 2-5 бар;
  • показатель срабатывания защиты – 5,5-7 бар.

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная: блок устанавливается на напорную трубу насоса до первой точки потребления воды из системы.

Подключать данную автоматику не допускается в систему без гидроаккумулятора. Минимальный объем мембранного бака должен быть не менее 20 л.

Автоматику «ТУРБИПРЕСС» нельзя подключать в систему без гидроаккумулятора

Как работает автоматика и защитные механизмы

Автоматика позволяет регулировать работу погружного или поверхностного электронасоса, отключая цепь его питания в электроприборах, реагирующих на поведение жидкости. Размыкание электрической цепи происходит непосредственно через контакты или с помощью мощных радиодеталей.

Рис. 3 Поверхностная станция в кессонной яме

Управление насосом по давлению

Монтаж реле давления производится в водоподающую магистраль на фитинги после фильтров, при использовании станции оно закрепляется на пятивходовой штуцер, размещенный на гидроаккумуляторе.

Гидравлическое реле является основным управляющим элементом во всех системах водоподачи, оно прерывает поступление электроэнергии при повышении давления в системе до определенного предела.

Принцип действия прибора основан на смещении мембраны, на которую давит жидкость, при этом закрепленный на ней толкатель механически размыкает внутренние контакты. Для настройки в корпусе установлены два регулировочных винта, вращением которых выставляется верхняя граница срабатывания и разница между порогом включения и отключения.

Реле давления с защитой от работы на сухую

Для защиты помпы от выхода из строя при отсутствии жидкости в скважинном канале, автоматическая система должна обязательно включать в себя реле с защитой от холостого хода, которое устанавливается в линию рядом с другими узлами. Его принцип действия и конструкция полностью идентичны вышеописанному гидрореле с единственной разницей – электроприбор разрывает цепь подачи электричества на помпу при понижении напора в системе до определенного порога. Границы срабатывания прибора задаются двумя подпружиненными регулировочными винтами, помещенными под крышкой, для подсоединения проводов на выходе имеются два клеммных разъема.

Рис. 4 Гидроаккумулятор и манометр – подключение

Разновидности поплавковых механизмов

Поплавковые механизмы могут использоваться как отдельные детали, закрепляемые на стенках водозаборной емкости, так и встроенные в оборудование систем водоснабжения.

Их принцип действия основан на замыкании или размыкании контактов при изменении положения поплавковой головки за счет движения помещенного внутрь предмета (шара), оказывающего давление на рычаг или контакты.

Автоматика и подключение скважинного насоса «Малыш»

Особое место среди множества моделей погружных насосов занимает «Малыш». С ним знакомы практически все дачники и жители загородных домов, пользующиеся скважинами. Даже если впоследствии приобретался более мощный агрегат, то раскачка скважины производилась именно вибрационным «Малышом».

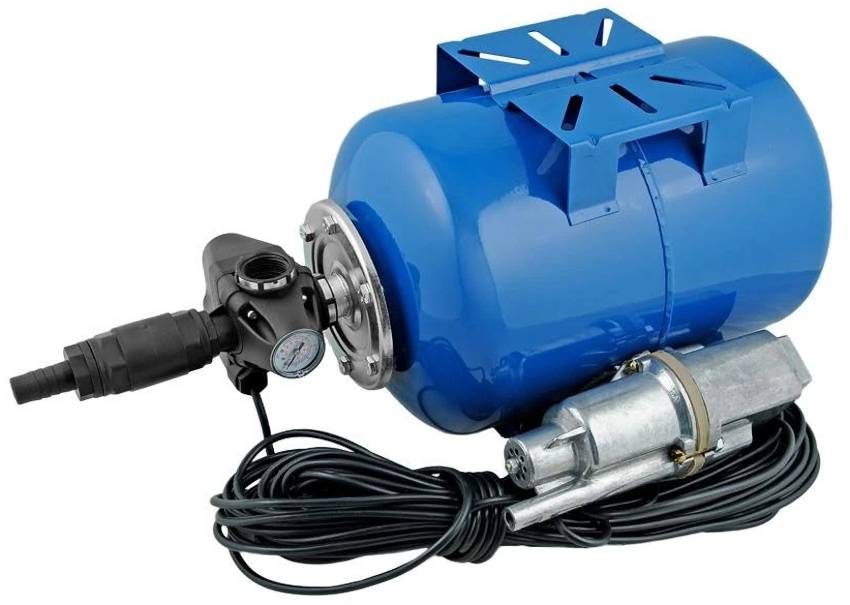

Для долговечной эксплуатации насосов «Малыша» крайне необходим гидроаккумулятор

Прежде чем разбираться, какая нужна автоматика для насоса «Малыш», стоит рассмотреть его технические характеристики:

  • производительность насоса –430 л/мин. (без подъема);
  • подъем на высоту до 40 м;
  • мощность двигателя – 250 Вт.

Забор воды может быть верхним и нижним, что зависит от модели. При верхнем положении всасывания двигатель лучше охлаждается, так как в ходе работы полностью находится в воде. Также не происходит ненужного всасывания ила или других нежелательных частиц со дна скважины.

Что касается автоматики для вибрационного насоса, в том числе и для «Малыша», то подойдут самые стандартные модели. Большая часть насосов «Малыш» имеет встроенную защиту от перегрева, который может возникнуть при перепаде напряжения или работе насухую. Необходимо дополнительно приобрести только командное реле. Относительно применения гидроаккумулятора ситуация следующая: данному агрегату для поддержания долговечности эксплуатации он крайне необходим. Стоит подключить к системе мембранный бак емкостью 25-50 литров, именно такой объем оптимален при мощности насоса «Малыш».

Для вибрационных насосов «Малыша» подходят стандартные модели автоматики
