Автоматический проветриватель для теплицы своими руками

Принцип работы

Привод для форточек теплиц бывает:

биметаллический;
гидравлический;
электрический.

Принцип их работы основан на колебании температуры в помещении: при нагревании механизма, он открывает форточку, в случае понижения температуры автомат срабатывает на закрытие. Чтобы правильно выбрать автомат открывания форточек для теплиц, исходя из собственных условий, необходимо изучить все преимущества и недостатки устройств.

Предлагаем видео обзор со сравнительным анализом, какие лучше установить автоматические форточки для теплицы из поликарбоната, с пояснениями нюансов, что поможет сделать читателям правильный выбор.

[su_youtube url=»https://www.youtube.com/watch?v=OV8vUfc-FXg»]

Биметаллические механизмы

Биметаллические устройства состоят из двух разных металлических пластин, и работают благодаря разному коэффициенту расширения металлов. При повышении температуры одна их планок расширяется, благодаря жесткой фиксации с концов, выгибается дугой, под этим воздействием окно открывается. При снижении температуры происходит обратный процесс. Но биметаллические устройства не могут похвастаться большой мощностью, их применение целесообразно только в легких конструкциях и для открывания небольших проемов, например, в пленочных на алюминиевом каркасе.

Принцип работы биметаллических подъемников

Электрические автоматы для открывания

Электрические приводы для открывания форточек в теплице оснащены вентилятором и тепловым реле. Если температура повышается, реле реагирует на колебания и включает вентилятор. Открыватели на электричестве бывают разной мощности, можно подобрать привод как для легкой, так и для тяжелой, большой форточки. Теплица с автоматической форточкой, работающей от электричества более приспособлена к колебаниям температуры, так как чувствительное реле реагирует даже на небольшую дельту, а при необходимости можно запрограммировать устройство на любой режим. Но придется продумать резервное питание, так как при отключении света электрический привод становится бесполезен. Он так же не актуален на небольших дачных участках, посещение которых несет временный краткосрочный характер.

В ролике ниже продемонстрирована работа электрических открывателей, показано, как отрегулировать подъемники с помощью термостата.

[su_youtube url=»https://www.youtube.com/watch?v=UG3-Scp_mhc»]

Гидравлические устройства

Гидравлический термопривод для автоматического открывания форточек теплиц – самый популярный вид автоматов для организации проветривания закрытого грунта. Рычажная система, подсоединенная к форточке, работающая на принципе расширения жидкостей.

Термоцилиндр для устройства автоматического проветривания

Гидравлический автоматический открыватель форточки для теплиц своими руками делает просто, по сути, это 2 емкости, наполненные жидкостью, соединенные шлангом. Колба снизу герметична и частично заполнена воздухом, другой отсек – воздухом, она выполняет роль терморегулятора. Колба вверху – утяжелитель. Солнышко припекает, температура в теплицы растет, воздух в первой колбе расширяется, вытесняет жидкость, которая по шлангу перетекает в верхнюю емкость, она наполняется, становится тяжелее, форточка открывается. Воздух остывает – происходит обратное действие.

Вместо шланга иногда устанавливают рычаг, расширяющийся воздух выдавливает его из колбы, и он открывает фрамугу. Вариантов самодельных гидравлических устройств достаточно много, как просто сделать механизм своими руками представлено на чертеже ниже.

Схема практичного самодельного гидравлического толкателя для открывания форточек в теплице

Посмотрите ролик про универсальный подъемник для проветривания теплиц, на видео обзор устройства, которое подходит для купольных и скатных конструкция, а также для дверей.

[su_youtube url=»https://www.youtube.com/watch?v=eA6DC-fgO-Q»]

Сборка конструкции выполняется следующим образом:

Схема открытия фрамуги при помощи рычага.

Ресивер закрепляется вверху парника.
Цилиндр располагается недалеко от форточки теплицы.
Шкив прикрепляется к стене. Также его можно закрепить на отдельной стойке.
От коромысла (пластины) к форточке через шкив нужно провести передаточную тетиву.

Система работает по следующему принципу: когда температура начнет повышаться, воздух в канистре (ресивере) нагреется и расширится, попадет в термоцилиндр и надует шарик, который, в свою очередь, поднимет поршень со штоком. Под воздействием штока на коромысло тетива натянется и откроет форточку.

Автоматическая вентиляция при помощи всех перечисленных выше конструкций имеет единственный недостаток – относительно медленное реагирование на температурные изменения. Поэтому если предвидится резкое изменение температуры, вам лучше всего находиться в это время рядом с теплицей, чтобы лично контролировать процесс вентиляции.

Принудительная вентиляция

Если теплица большая маленькими форточками не обойтись. Принудительная вентиляция теплиц не проблема, если есть вентиляторы. Они бывают различных конструктивных исполнений.

Для самостоятельной установки вентилятора в теплице необходимо взять за основание для расчетов его продуктивность в м.куб. в час.

Кроме прочего следует иметь в виду то, что условия работы вентилятора в теплице отнюдь не «тепличные». Поэтому следует подбирать вентиляторы, специально спроектированные для теплиц.

Как сделать так, чтобы принудительная вентиляция теплиц была эффективной? Принудительная вентиляция в теплице требует автоматического управления. Для этого необходимо купить терморегулятор и соединить его с вентилятором.

Терморегулятор

Овощеводов всегда интересовал вопрос: как сделать вентиляцию в теплице автоматической?

Для того, чтобы автоматизировать включение и выключение вентилятора существует терморегулятор. Терморегуляторы хорошо подходят для этих целей. Они просты в наладке и регулировании, не требуют сложных схем управления.

Терморегуляторы бывают:

Одноканальные
Двухканальные
Трехканальные

Соответственно к ним можно подключить один, два или три вентилятора.

Терморегулятор одноканальный

Советы:

При выборе терморегулятора необходимо ознакомиться с его технической характеристикой
Не стоит выбирать терморегуляторы со слишком широким диапазоном регулирования температуры. Для теплицы необходим терморегулятор с диапазоном от 25 до 30 градусов.
Терморегулятор должен быть влагонепроницаемым

Схема подключения настолько проста, что не стоит обсуждения. Необходимо подать напряжения на терморегулятор и подключить к нему два провода от вентилятора.

Настроив терморегулятор на определенный диапазон температур можно не переживать за своих зеленых питомцев. Автоматика(см.Как сделать автомат проветривания) все сделает сама. Своими руками вентиляция теплицы может быть сделана при наличии минимального количества слесарного инструмента.

Вентиляторы

Теплицы с принудительной вентиляцией это большие комплексы с системой автоматического поддержания температуры и влажности. Вентиляторы в больших теплицах применяют для обеспечения равной температуры воздуха по всему объему теплицы и исключения застоя воздуха в отдельных зонах.

Для небольших теплиц в индивидуальном хозяйстве достаточно несколько оконных вентиляторов. Следует учесть то, что объем приточного воздуха должен быть равен объему вытяжного воздуха.

Принудительная вентиляция теплицы бывает приточной и вытяжной. Приточная вентиляция соответственно обеспечивает приток холодного воздуха внутрь, а вытяжная отток теплого и влажного воздуха наружу. Для эффективной работы необходимо иметь приточный и вытяжной вентиляторы.

Такая вентиляция в теплице будет работать более эффективно, если приточный и вытяжной вентиляторы расположить друг напротив друга. Оба они должны быть снабжены терморегулятором. Вентилятор необходимо подбирать по его производительности, которая устанавливается в м.куб./ час.

Кроме функций притока и вытяжки воздуха вентилятор может выполнять функцию рекуперации воздуха. То есть перемешивания воздуха внутри теплицы. При покупке вентилятора необходимо выбирать влагозащищенный вариант.

Вентилятор тепличный

Какой выбрать автомат для проветривания теплицы: термопривод

Термопривод – это универсальное устройство для открывания дверей, потолочных и распашных окон теплиц. Его основой является гидроцилиндр с поршнем и жидкость, находящаяся внутри. При нагревании она увеличивается в объеме и выталкивает поршень, который через систему рычагов открывает форточку.

Отечественная конструкция “Уфопар” создает усилие до 100 кг и перемещает шток на расстояние 45 см. Она содержит накопительный и открывающий цилиндры, что делает ее достаточно мощной. Для автомата должны быть предусмотрены соответствующие опоры в теплице, чтобы они выдерживали большие нагрузки. Для этого их часто приходится усиливать, поскольку они рассчитаны только на удерживание прозрачного покрытия, в качестве которого применяется поликарбонат. Кроме давления от форточки на опоры передаются ветровые нагрузки. Настройка на срабатывание производится с помощью гаек и регулировочной шпильки.

Попадание внутрь цилиндра воздуха является проблемой для всех гидроцилиндров. Он вытесняется автомобильным маслом, которое заливается через горловину.

Близкие технические характеристики имеет автомат “Туймазы”.

Импортный термопривод Autovent XL (производства Англии) обеспечивает поднятие рам весом до 5,5 кг на высоту до 30 см. Конструкция выполнена из легкого сплава, а цилиндр заполнен гидравлической жидкостью, обладающей стабильными температурными характеристиками.

Автомат для проветривания теплиц “Мегавент” датского производства поднимает фрамуги весом до 24 кг на высоту до 45 см. Устройство большей мощности в 2 раза дороже (5 тыс. р.) по сравнению с предыдущими моделями. Он снабжен гидравлическим амортизатором, защищающим его от поломок при сильном ветре.

При выборе модели исходят из конструктивных особенностей и площади теплицы. Усилие по открыванию дверей, фрамуг или форточек не должно быть больше заданной грузоподъемности автомата. Измерение можно легко произвести с помощью безмена, прицепив его в месте соприкосновения со штоком гидроцилиндра.

Если устройство не может переместить фрамугу, то надо ставить автомат для проветривания теплицы усиленный.

Также можно использовать 2 модели на 1 объект. Если форточки небольших размеров, то открывания одной будет недостаточно. Целесообразно устанавливать в теплице 1 автомат на торцовую дверь или несколько на форточки, расположенные близко к крыше.

“Дуся-Сан” – автомат для проветривания теплиц – имеет небольшую мощность, но работает надежно и часто устанавливается. Таких устройств в теплице может быть несколько. Чтобы обеспечить необходимое проветривание, следует полностью открывать не менее 1/5 общей площади крыши.

Обустройство различных видов вентиляционных систем

Какие вышеперечисленные типы вентиляционных систем можно обустроить в конкретной теплице, с какими нюансами стоит считаться, и что стоит знать о вентилировании в различное время года?

Поликарбонатные теплицы

Обычно такие постройки продаются в готовом виде, и на местности их попросту нужно собрать. Стены и потолки парника из поликарбоната уже имеют готовые окна для проветривания. Их можно открывать вручную для проветривания, но если теплица большая по размеру, лучше ее автоматизировать с установкой одной из известных систем.

Какой лучше тип автоматики смонтировать: электрический, гидравлический или биметаллический, зависит от габаритов парника.

Наиболее эффективным будет установка вентиляционных каналов с принудительной вытяжкой электрическими вентиляторами. Но стоит руководствоваться главными правилами:

Смонтировать достаточное для размеров помещения количество вентиляторов.
Обеспечить полноценный приток свежего воздуха.
Продумать работу системы вентиляции поликарбонатных теплиц в разные сезоны года (особенно в морозные зимы).

Вентиляция в зимних теплицах

Устанавливая вентиляционные системы в теплицах, рассчитанных на зиму в холодных регионах, стоит задуматься о том, чтобы культуры не попали под морозный воздух.

Монтируя электрическое принудительное проветривание, устанавливают период подачи воздуха на непродолжительное время, до 5 минут.
В помещении нужно установить вентиляторы, которые будут разгонять поданный холодный воздух по всему помещению, тогда растения под вентиляционным каналом не будут подвергаться заморозке. Монтаж минимум двух установок (одна под потолком, вторая на торцевой стене) будет смешивать теплые и холодные массы, не давая им застаиваться в отдельных точках пространства.
Стоит учесть, что вентиляторам придется работать во влажной среде постоянно, а значит, нужны устройства с защитой от влаги.
Количество установок принудительного вентилирования нужно рассчитывать исходя их общего объема помещения. Обычно производитель указывает в паспорте к устройству, какой объем он может переработать. Обычно вполне достаточно чтобы воздухообмен составлял около 20% всего пространства.
Терморегулятор имеет свой диапазон температур, обычно этот показатель составляет 25-30 градусов.
Гидравлические и биметаллические системы не подходят для работы в зимних парниках, так как они очень долго (минимум 20-30 минут) реагируют на изменение температуры воздуха, что станет губительным для выращиваемых культур.

https://youtube.com/watch?v=NjKN8qkg5HU

Проветривание небольших теплиц

В небольших по объему парниках можно обустроить вентиляцию с ручным приводом, так как обычно количество открываемых проемов не превышает нескольких штук. Как вариант, установить лебедку с возможностью подъема всех окон или панелей для подачи свежего воздуха.

Но, можно обустроить и электрическое принудительное проветривание с небольшими по мощности вентиляторами.

Также хорошим решением станет установка гидравлического привода, или вентиляции с автоматическим управлением на биметаллическом принципе.

Промышленные теплицы

Обычно это помещения с большой площадью. Для вентилирования таких больших объемов воздуха, его подачу организовывают через проемы расположенные сверху в перекрытии или верхние ограждения. Количество проемов и их площадь составляют 25 % от всей поверхности кровли.

Управление системой осуществляется в автоматическом режиме за счет терморегуляторов. Также возможно открывание/закрывание всех створок нажатием одной кнопки, через редуктор происходит отпирание всех створок сразу.

Теплицы для огурцов

Огурцы очень капризная культура, и не переносит сквозняки. При наличии такого интенсивного проветривания, почва будет пересушенной, а удаление углекислого газа скажется на развитии женских соцветий.

Однако и движение воздуха также нужно для опыления цветов культуры, иначе урожай будет скудным.

Важно учесть все эти моменты и выбрать электрическое проветривание с маломощными вентиляторами, и с рекуперацией воздушной массы (перемешивания)

Вентилирование в теплицах Митлайдера

Особенность таких построек в том, что один скат находиться над другим на высоте 450 мм.

Проемы для вентилирования воздуха располагают именно на продольной стенке между обоими скатами крыши.

Здесь возможна установка как ручного регулирования проветривания, так и монтаж автоматических систем с наиболее подходящим приводом (электро- гидравлики и прочих).

1 Что такое автомат для проветривания теплиц?

Термопривод для проветривания теплиц полностью автоматизирует процесс проветривания. Это упрощает работу и помогает наладить определенный микроклимат внутри теплицы.

Вентилировать парник можно несколькими способами:

простая вентиляция с помощью открытия форточек или окон;
вытяжно-притяжная вентиляция.

Автоматический проветриватель теплиц – устройство для контроля за температурой внутри парника. Вентиляция в этом случае полностью автоматизирована и практически не требует вмешательства человека.

Когда в теплице с проветриванием происходит скачок температуры, т.е. она резко повышается, устройство открывает окна. Когда температура становится приемлемой, форточки автоматически закрываются.

Комплект запчастей для термопривода вентиляции теплицы

Плюс такого оборудования – автономность. Проветрить помещение можно без вашего участия. Автоматика для проветривания теплиц практически не требует дополнительного обслуживания и вмешательства человека. Таким образом, проветривание теплицы из поликарбоната происходит без участия человека и экономит время.

Автоматическое открывание теплицы работает по принципу расширения рабочей жидкости за счет ее нагрева. Поднятие рамы происходит во время выталкивания штока из цилиндра с жидкостью.

Важно: обычно, прибор не требует установки дополнительной электроники. Парник будет открываться за счет поршня внутри устройства. Т.е

электрификация не потребуется. Автоматическое проветривание теплицы не влечет за собой дополнительные траты на оборудование

Т.е. электрификация не потребуется. Автоматическое проветривание теплицы не влечет за собой дополнительные траты на оборудование.

1.1 Как функционирует автоматическое проветривание теплиц?

Монтировать термопривод реально на любую форточку или дверь. Для вывода горячего воздуха, лучше всего устанавливать вентиляцию на потолочную форточку. Рассчитать количество форточек просто: в парнике 1,5-6 м форточки монтируются через каждые 2 м. Размер такой форточки должен быть 1 м на 0,5 м.

Совет от агрономов: две двери, установленные в разных концах помещения, обеспечат идеальные условия проветривания помещения. Если вы планируете выращивать огурцы, то потолочная форточка будет как нельзя кстати – она обеспечит проветривание и сохранение влажности.

С развитием рынка, появляется множество вариантов приводов для проветривания теплиц и парников. Устройство термопривода очень простое – легкая конструкция из металла (обычно алюминий) с жидкостью внутри, которая под воздействием повышения температуры расширяется, выталкивая поршень. Все работает по принципу гидравлики. Так открываются форточки или двери. Когда температура падает – форточки закрываются.

1.3 Преимущества автоматического проветривания

Обыкновенное оборудование предполагает затраты времени и сил на обслуживаниеи ремонт. Но при установке современной и актуальной модели, все затраты сводятся к минимуму. Специальный стальной гидроцилиндр способен выдержать нагрузку до 200 кг.

Гарантийный срок для проветривателей 10 лет. Но при правильной и регулярной эксплуатации проветриватели служат гораздо дольше. Двойная манжета делает временный ресурс агрегата намного больше,чем заявлено в гарантийном талоне.

Заводская комплектация содержит элементы для комфортного монтажа устройства. В магазинах вы можете найти такие варианты:

Устройство для теплицы с автоматическим проветриванием.
Универсальное устройство для монтажа на любых открывных тепличных элементах.
Экономичный вариант. Для потолочных форточек.

«Циркуляция» и «Поток» не одно и то же

«Воздушный поток» – это термин, обычно используемый в сельском хозяйстве для описания любого движения воздуха. Большинство теплиц используют вентиляторы для создания движения в линейных направлениях. Вертикально или горизонтально, это выталкивает воздух в одном прямом направлении. Комбинирование различных направлений является обычным явлением, но чаще всего приводит к хаотичному характеру движения воздуха, который не может быть точно предсказан и равномерно распределен. Эффективная циркуляция достигается за счет выпуска воздуха на уровне купола из центра пространства во все направления сразу (360 °), при этом всасывая воздух со всех сторон на уровне земли. Сопоставление пропускной способности воздуха с размером пространства является ключевым фактором. Слишком большая область не позволит воздуху эффективно достичь периметра

Вертикальное пространство также важно учитывать. Например, сведение его к минимуму с использованием экранов позволит воздуху более эффективно перемещаться по верху и достигать всех углов теплицы

Также важно разделить циркуляцию воздуха и поток воздуха от вентиляции. Вентиляция приносит воздух с улицы, который не был обработан для оптимальных условий теплицы, в то время как циркуляция зависит от движения внутреннего воздуха. Это требует гораздо меньше энергии, так как воздух уже акклиматизирован, его нет необходимость нагревать, охлаждать или осушать. Циркуляция также может быть выполнена в любое время, в отличие от вентиляции, которая может быть неэффективной в зависимости от погоды на улице.

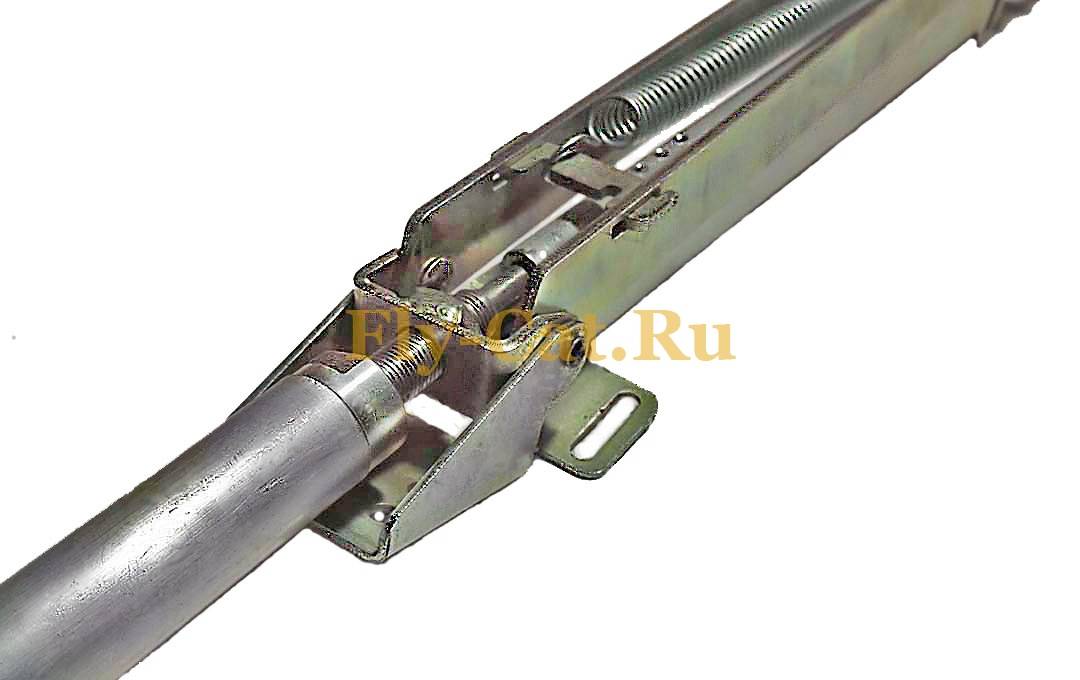

Автомат для проветривания теплиц “ОТКРЫВАШКА”

Модель с улучшенным гидроцилиндром! Внимание! Гидравлический термоцилиндр в этой конструкции является ремонтопригодным

Прeдназначение:

Автоматический проветриватель теплиц, предназначен для поддержания теплового баланса в теплице. В жару форточка приоткрывается в автоматическом режиме. В прохладную погоду, автомат прикроет форточку без вашего вмешательства.

Рекомендуем! Автоматику для проветривания теплиц “ОТКРЫВАШКА- ЛЮКС”

Прост и надёжен. Доступна регулировка температуры при которой начинает открываться форточка от 23 градусов. При 38 градусах шток выдвигается на максимально доступную длину. Максимальный вес форточки более 15 кг. Устройство для проветривания теплицы, нельзя использовать при температурах выше 60 градусов.

Принцип работы системы “автоматической форточки” основывается на нагревании жидкости в термоцилиндрe под воздействием солнечного теплa. Нагреваясь, жидкость расширяется, вследствие чего приводится в движение поршень, открывающий форточку. При снижении температуры воздуха вечером или при похолодании, объем жидкости уменьшается и форточка закрывается. Такой автомат для проветривания может функционировать в любой тепличной конструкции, а его установка в форточке настолько проста, что ее можно произвести самостоятельно. Форточка открывается на диапазон до 45 см.

Внимание читать обязательно!

Все подобные устройства бояться ветровых нагрузок и человеческой НЕЛЕПОСТИ. Поэтому:

1. В ОБЯЗАТЕЛЬНОМ порядке ограничьте чрезмерное открывание форточки при ветровых нагрузках, например, верёвкой или цепочкой. Если этого не сделать устройство может быть испорчено.

2. Самая важная рекомендация! Механизмы проветривания теплиц часто выходят из строя по НЕЛЕПОСТИ. В чём это заключается, например – закрыли форточку на замок, крючок, задвижку – устройство сломается. Возможно вы, дети, родственники, друзья или добрые соседи попытаются прикрыть форточку насильно – устройство будет повреждено. Подобные случая могут произойдут и с вами, человеческий фактор, его не избежать, будьте внимательней.

Закрывать форточку НАСИЛЬНО нельзя. ЗАПРЕЩЕНО НАГРЕВАТЬ ТЕРМОПРИВОД ФЕНОМ – это приведёт к поломке, (на видео выше, испытания проводят знающие люди, которые понимают как, где и насколько можно прогревать цилиндр).

PS. Что бы убедиться в работоспособность «Открывашки Люкс», в домашних условиях, надо: В проточной холодной воде остудить термоцилиндр под струёй воды, далее задвиньте шток в цилиндр руками (в холодном состоянии шток выдвинут приблизительно на 5 см). После, прогрейте цилиндр в горячей воде (не более 60С), шток выдвинется, повторите процедуру.

Запрещено самостоятельно откручивать резьбовые соединения – это приведёт к неработоспособности. Если это необходимо – с начало проконсультируйтесь с нами как лучше это сделать.

Краткое описание

Доступность: В наличии

5 удобных вариантов оплаты для частных лиц и организаций

при покупке в магазине или курьеру после доставки товара

по Москве в пределах МКАД, в удобное для Вас время

с 9:00 до 20:00 (пн-пт) и с 10:00 до 17:00 (сб-вс)

Доставка СДЭК

быстрая доставка вашей покупки по всей России

Описание
Отзывы (0)

Автомат для проветривания теплицы “Открывашка” — простое, но эффективное устройство с усиленной металлической конструкцией, способное автоматически открывать в теплице форточку весом до 15 кг для проветривания. Форточка открывается тем сильнее, чем выше температура в теплице (регулировка в диапазоне от 23 до 38°C), максимальный диапазон открывания — 45 см. Модель оснащена ремонтопригодным гидроцилиндром и имеет специальную систему защиты, которая срабатывает при неправильном монтаже устройства.

У вас есть теплица? Тогда простая и надежная “Открывашка” вам точно пригодится во время дачного сезона!

Принудительная вентиляция теплицы

Выбор вентилятора

При покупке обращайте внимание на такие моменты:

Скорость движения воздуха в помещении не должна превышать 1,9 м/с.
Нормальная кратность аэрации — 50-60 раз в час. При расчетах можно воспользоваться такими пропорциями: при объеме помещения 40 м3 вентилятор должен иметь производительность 2000 м3 в час.
Всегда покупайте изделие с запасом по мощности.
В небольших постройках можно использовать бытовые приборы, например, такие, которые используются в туалетах. Они выпускаются во влагозащищенном исполнении.
Желательно, чтобы агрегат был оснащен регулятором скорости, с помощью которого можно корректировать производительность в зависимости от температуры и влажности в помещении.

Определение мощности вентилятора

Степень вентиляции зависит от сезона и погоды.
Летом воздух в теплице должен полностью меняться в течение 1 минуты.
Зимой 20-30% свежего воздуха достаточно для проветривания, и при этом растения не замерзнут.

А = V * С * К, где:
3333

Правила монтажа принудительной системы вентиляции

Теплица быстро проветрится, если выполняются такие условия:

Вентилятор должен располагаться в самой высокой точке помещения, к которой поднимаются теплые горячие потоки. Это может быть крыша или боковая стенка.
В больших теплицах изделия размещают с торцов помещения. В дачных постройках их крепят над дверью.
Рекомендуется покупать изделия с жалюзями для защиты от внешнего воздействия, а также для закрытия проемов при неработающих электродвигателях.
В помещении, где планируется установить вентилятор, должно быть отверстие для циркуляции воздуха. Выполняют его на противоположной стороне. В зимних конструкциях это может быть форточка, открывающаяся вручную. В летних оставляют небольшой проем, который закрывают мокрой тряпкой.
Качество проветривания контролируют несколькими датчиками, размещенными в разных местах теплицы.
В больших строениях вентилятор можно устанавливать внутри помещения. Он перемешивает холодный и теплый воздух, создает ламинарное движение, что предупреждает ряд заболеваний у растений.
Для автоматического включения электродвигателя в систему вводят терморегуляторы или датчики влажности. Влагостойкий термостат должен срабатывать при температуре +28-30 градусов.

Термопривод для теплицы своими руками: ТОП-5 видов и инструкции

В зависимости от конструктивных особенностей термоприводов, создаваемых в кустарных условиях, принято выделять 5 основных вариантов.

Из газового амортизатора

Алгоритм действий будет следующим:

На двух отрезках металлической трубы длиной по 95-105 см наносится резьба, после чего они соединяются при помощи тройника в середине, а на концы устанавливаются стандартные сантехнические заглушки.

У амортизатора автомобиля удаляется в нижней части шпилька. В донышке делается отверстие диаметром 8,5 мм и наносится резьба.

Берутся гайка и болт для тормозного шланга, в котором просверливается сквозное отверстие.

Просверливается отверстие в заглушке диаметром 10 мм, после чего в нее вставляется болт, на который накручивается гайка. Выступающая часть болта вкручивается в резьбу, выполненную на амортизаторе. Названные элементы конструкции соединяются посредством паронитовых прокладок.

Заглушка присоединяется к тройнику.
С одного из краев металлической трубы откручивается заглушка, после чего внутрь вливается масло. Шток сдвигается и фиксируется в нижнем положении. Из амортизатора выпускается воздух.

Заглушка закручивается. Устройство устанавливается в конструкции парника.

Из автомобильного гидроцилиндра

Изготовление потребует поочередно выполнить следующие действия:

из гидроцилиндра необходимо выпустить воздух, для чего в нем просверливается отверстие;
делается резьба 10*1,25 в целях последующего присоединения шланга (рекомендуется использовать длинный тормозной шланг для «Нивы»);
шланг прикрепляется при помощи болта со шпилькой М6 – идентичной шпильке на цилиндре;
заказывается у токаря (или изготавливается самостоятельно) ресивер;
цилиндр заполняется маслом (шток должен быть погружен полностью);
система проверяется на герметичность.

Термопривод из компьютерного кресла

В качестве исходных материалов используются: цилиндр, машинное масло и фрагмент металлической трубы. Из инструментария потребуются: тиски, болгарка и сварочный аппарат.

Порядок сборки такой:

конец штока зажимается в тисках и вытягивается до тех пор, пока не станет виден находящийся изнутри штырь клапана;
в тисках зажимается металлическая ось параметрами 8 на 60 мм, на которую опирают цилиндр, спустив с него воздух;
болгаркой срезается цилиндр с конусностью, после чего аккуратно выдавливается шток;
на штоке нарезается резьба М8 и вновь устанавливается внутренняя гильза цилиндра (важно следить, чтобы на поверхности деталей не оставалась стружка);
шток извлекается из цилиндра и вставляется в гильзу, после чего на него накручивается гайка, чтобы не допустить в процессе эксплуатации его проваливания в цилиндр;
внутрь вставляется алюминиевый поршень, к наружному концу которого герметично приваривается труба;
на резьбу штока навинчивается гайка М8, после чего шток соединяется при помощи вилки с форточкой;
конструкция устанавливается на подобранное место, в систему заливается машинное масло.

Из пластиковых бутылок

Это, пожалуй, самая дешевая система.

Для ее создания необходимо взять две пластиковые бутылки объемом 1 и 5 литров, отрезок пленки из полиэтилена, деревянную доску, трубку ПВХ длиной 100 см и 2 патрубка.

Алгоритм изготовления следующий:

в крышке бутылки объемом 5 литров выполняется отверстие;
вставляется патрубок и крепится к ПВХ трубке (стыки основательно заделываются термопастой);
трубка вставляется в бутыль объемом 1 литр;
пятилитровая бутылка обертывается черной пленкой и устанавливается вверху парника;
литровая бутыль размещается возле форточки, доска прибивается к окну над бутылкой.

Тот же способ можно использовать, но применить вместо пластиковых бутылок две стеклянные банки (3 литра и 800 грамм).

Из резинового мяча и баллонов

Также модель привода недорогая. Перед работой необходимо обзавестись коробкой из дерева, доской, шлангом, мячом и двумя баллонами.

Для создания термопривода необходимо:

соединить два баллона, подсоединив к ним шланг;
второй конец шланга фиксируется на выходном отверстии сдутого мяча, который размещают в коробке (коробку следует закрыть);
к крышке прикрепляется доска, которую соединяют с оконной рамой;
баллоны размещаются вверху парника, в то время как коробку с мячом – внизу под окном.

При нагревании баллонов воздушная смесь, расширяясь, наполняет спущенный мяч. В результате давления мяча на крышку посредством закрепленной доски происходит открывание окна.

Система автоматической вентиляции теплицы своими руками
