Расчет и устройство аварийной вентиляции

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по конфигурации и функциональности.

Система приточно-вытяжной вентиляции с рекуператором

Основной функцией приточно-вытяжной вентиляции с рекуперацией тепла является подача свежего теплого воздуха в холодное время года и холодного воздуха в жаркое время года.

Система спроектирована таким образом, что зимой теплый поток отработанного воздуха не просто выходит наружу, а проходит через теплообменник и отдает свое тепло поступающему холодному воздуху. В результате помещение насыщается свежим, но уже теплым воздухом.

Летом происходит обратный процесс, при котором поступающий воздух уже охлажден. Схема установки такова, что два потока (входящий и исходящий) не смешиваются.

Процесс рекуперации тепла осуществляется специальным устройством, называемым рекуператором. Существуют два типа рекуператоров: роторные и пластинчатые рекуператоры. Пластинчатый рекуператор тепла включается в проект вентиляции в регионах, где зимы не такие суровые.

Такое устройство экономично по стоимости и способно справляться с утилизацией тепла при отрицательных температурах до 15 градусов. Для вентиляционных установок, используемых в регионах с более холодными зимами, применяются роторные установки. Они более дорогие, но эффективные и окупаются за счет экономии на отоплении помещений.

Комбинированные системы приточно-вытяжной вентиляции с рекуперацией тепла широко применяются на различных объектах: домах, загородных коттеджах, офисах, гостиничных и ресторанных сетях, спортивных центрах, промышленных объектах.

Система приточно-вытяжной вентиляции с кондиционированием

Комбинированная вытяжная и приточная вентиляция с системой кондиционирования воздуха состоит из системы вентиляции и кондиционирования воздуха в одном изолированном блоке со встроенным управлением. Эта система вентиляции обеспечивает прямой поток нагретого или охлажденного воздуха.

Он имеет несколько режимов вентиляции и мощности кондиционирования, которые устанавливаются автоматически. Это происходит благодаря контроллерам, которые проверяют состояние микроклимата в помещении и в зависимости от этого назначают определенный режим.

Приточно-вытяжные установки кондиционирования воздуха отличаются высокой эффективностью и имеют ряд важных преимуществ:

• низкий уровень шума;
• нет необходимости во внешних трубопроводах или выносных блоках;
• простота эксплуатации.
• малые габариты и вес;

Автоматика позволяет регулировать настройки таким образом, чтобы пользователю не приходилось менять их в течение всего времени работы устройства независимо от сезона.

Система вентиляции с принудительным охлаждением

Устройства с принудительной циркуляцией воздуха можно использовать для эффективного охлаждения воздуха в жаркий летний период. Такие агрегаты дополнительно оснащаются различными типами охлаждающих устройств:

• компрессор и конденсаторный блок;
• блок водяного охлаждения;
• комбинированная установка чиллера и теплового насоса (система чиллер-фанкойл).

Одним из наиболее распространенных методов охлаждения, используемых в вентиляции, является подключение к сети холодной воды, с помощью которой входящий поток воздуха охлаждается до нужной температуры. Такая система наиболее целесообразна для крупных объектов или объектов, где происходит хранение продукции, и не используется в домах и офисах.

Специфика организации аварийного воздухообмена

Главная особенность расчета вентиляции для аварийных режимов заключается в том, что для неё не всегда нужна отдельная подсистема. С учётом этого факта подобные расширения для систем дополнительного воздухообмена разрабатываются исключительно в индивидуальном порядке.

Основные положения, определяющие логику построения аварийных вентиляционных подсистем, изложены в СНиП 41-01-2003 «Вентиляция и кондиционирование».

Методические указания и базовые нормативы, используемые при математических расчётах, приведены в СНиП 2.04.05-91.

Базовая задача аварийной вентиляции – предотвращение опасных концентраций аэрозольных и газовых смесей внутри помещения при возникновении аварий или пожаров.

Для небольших помещений, не относящихся к категории пожароопасных, аварийный воздухообмен может разрабатываться на базе основной вентиляции. Техническое исполнение в данном случае бывает следующим:

• установка добавочных вытяжных вентиляторов;
• создание аварийных воздуховодов с управляемыми задвижками, открываемыми в случае аварий.

Основной принцип построения подобных вентиляционных установок – приточно-вытяжной с механизированной вытяжкой, но в тех случаях, когда «аварийные» газы и вредности легче воздуха, допускается установка нагнетающих установок на приточный канал.

Таким образом, реализуется вытесняющий вариант воздухообмена, производительность которого должна быть выше, чем потенциальная скорость генерации опасных газов.

Важный момент: если «аварийные» газовые смеси легче воздуха – вытяжку следует устанавливать в верхней части помещения. Соответственно, если тяжелее – то в нижней части. Отметим, что данный факт часто определяется невозможность использования основной вентиляции в качестве аварийной.

Практически для всех категорий пожароопасных помещений (имеющих буквенный код А, Б, В1-В4, Г, Д) рекомендуется использовать вентиляционные установки с механизированным побуждением.

Исключением могут быть те здания категорий Г и Д, в которых производительность естественного воздухообмена достаточна для ликвидации аварийной загазованности (расчёт должен быть производён для летнего периода).

Наиболее простым вариантом естественной аварийной вентиляции являются автоматически открываемые оконные проёмы или установка резервного вентилятора на основную вытяжку.

Также следует упомянуть, что аварийная газовая смесь часто имеет агрессивный химический состав (или высокую температуру). Этот факт должен быт учтён при разработке воздуховодов и фильтрующих устройств.

Типы аварийных систем вентиляции

Установки аварийных вентиляционных систем, как правило, бывают трех типов:

• Вытяжные устройства, оснащенные дополнительными вентиляторами, работающими в нештатных ситуациях.
• Аварийные вытяжные устройства, устанавливаемые дополнительно к основной вентиляции.
• Отдельные аварийные устройства, работающие тогда, когда остальные вентиляционные устройство не функционируют.

Наиболее эффективной считается автоматическая система аварийной вентиляции. Она не только срабатывает в нештатных ситуациях, но и может предупреждать их. Это обеспечивается благодаря датчикам и центральному процессору системы, которые непрерывно собирают информацию о содержании веществ в воздухе помещений, которая анализируется на предмет соответствия допустимым нормам

Это особенно важно для взрывоопасных элементов

Причем эта автоматическая система служит не только для управления вентилятором аварийной системы, но и определенными параметрами технологического оборудования, останавливая его, меняя какие-то режимы его работы или сигнализируя о необходимости его обслуживания или ремонта.

Принцип работы аварийной вентиляции

Как правило, система аварийной вентиляции подразумевает использование только механического удаления воздуха с помощью мощных вентиляторов. При этом система должна быть герметичной, при ее работе недопустимо проникновения загрязненного воздуха в другие помещения. Дополнительно к механическому удалению могут использоваться инертные добавки и активные химические соединения нейтрализующие опасность. Их объем определяется согласно нормативных документов с учетом кратности воздухообмена.

Способы технической реализации

Разработка аппаратно-технической части аварийной вентиляции производится с учётом того, что оборудование этой подсистемы имеет два рабочих состояния:

• ожидание («пассивный» режим);
• осуществление воздухообмена («активный» режим).

Как следует из названий этапов, в первом случае силовые установки отключены, а вентиляционные каналы перекрыты.

Работа в пассивном режиме вовсе не означает полное отключение системы, так как центральный контролер, сеть датчиков и механизмы, управляющие заслонками и вентиляторами, постоянно находятся в активном состоянии.

Более того, как для пассивного, так и для активного режимов работы аварийной вентиляции требуется бесперебойный источник электропитания.

Также отличается способ размещения приточных и вытяжных каналов. Это может быть классическая схема с установкой потолочных диффузоров, или одно из следующих специализированных решений:

• воздушная завеса, отсекающая опасные потоки воздуха от защищаемой зоны;
• локальная вытяжка, реализованная в виде зонта над вероятной зоной технологического выброса;
• отдельная вентиляционная шахта, оборудованная мощным вытяжным вентилятором.

Кроме этого, проектирование и монтаж аварийных воздухообменных установок следует производить с учётом специальных требований:

• полная герметизация всех воздуховодов;
• применение огнестойких материалов (а также устойчивых к высокой химической активности удаляемых воздушных смесей);
• обеспечение должного уровня искрозащищённости в силовых установках;
• организация мер по огневой стойкости кабелей электропитания и управления.

При проектировании аварийных систем для химических производств необходимо не забывать о резервировании всех важных узлов установки, особенно в тех случаях, когда вероятный выброс может быть токсичным.

Режимы работы

Аварийной системы вентилирования работает только при наступлении критической ситуации. В жилом помещении или на предприятии очищение воздуха обеспечивается общей шахтой, мощностей которой достаточно. Ее работа включает два режима:

Пассивный. В этом режиме специальная вентсистема находится в ожидании оперативного срабатывания в любой момент. Она проходит постоянное обслуживание для сохранения заявленных характеристик и возможности моментального срабатывания.
Активный режим. Аварийная шахта активируется и работает на полную мощность при нештатной ситуации, возникшей из-за высокой концентрации вредных веществ в здании

Своевременное активация и оперативное удаление грязных веществ важно для предотвращения человеческих жертв и финансовых потерь.

Также в краткосрочный период аварийная система находится в неактивном режиме, когда проходит техническо-ремонтное обслуживание. Если установлено, что она не справляется со своей задачей на должном уровне или имеется неисправность одного из элементов, объявляется эвакуация персонала и деятельность опасных предприятий временно останавливается.

Конструктивное исполнение

Приточно-вытяжные установки делятся на системы для горизонтальной, вертикальной и универсальной установки. Автоматика позволяет плавно или постепенно регулировать производительность агрегата, мощность нагревателя, а также устанавливать таймер для автоматической работы.

Система приточно-вытяжной вентиляции состоит из следующих элементов:

• вентилятор – подача воздуха в помещение и поддержание необходимого давления в вентиляционных каналах
• фильтр – защита установки, а также фильтрация воздуха
• система управления – позволяет гибко и эффективно управлять системой
• Глушитель – снижает уровень шума установки
• Воздухозаборник – предотвращает поступление наружного воздуха в помещения, когда система выключена.
• нагреватель (воздухонагреватель) – нагревает подаваемый воздух зимой
• термо- и акустические панели – снижают уровень шума и повышают эффективность.
• воздуховоды – распределяют воздух в помещениях
• диффузоры – подготовленный воздух из вентиляционных каналов проходит через них непосредственно в помещение
• Воздуховоды – через них воздух поступает в систему; они защищают установку от попадания инородных тел, а также выполняют декоративную функцию

Перечень основных характеристик

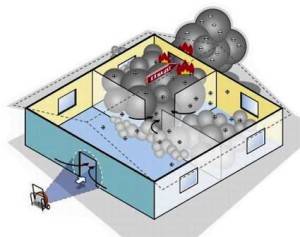

стандартный вид аварийной вентиляции

На случай возникновения аварийных ситуаций в момент строительства зданий или на этапе капитального ремонта предусмотрена установка специальных конструкций. Такие конструкции называются приточными системами, позволяющими максимально быстро очистить помещения от запахов, загазованности, дыма и прочих опасных соединений.

Приточные системы осуществляют бесперебойную подачу чистого воздуха (в период аварии), равномерно распределяя чистый поток по протяженности всех производственных проходов, комнат, залов и служебно-бытовых помещений.

Если для аварии характерны выбросы примесей ядовитого содержания, химических соединений с повышенным классом опасности для жизни и здоровья и человека, то посредством работы подобной системы во все задымленные помещения происходит поступление потока свежего воздуха и перераспределяется по всем площадям объекта.

Правильный монтаж системы

Правильная установка аварийной вентиляции очень важна, так как от её надежности будет зависеть работоспособность и безопасность самого здания и жизней людей. Как зачастую бывает с монтажом, где нужна самостоятельная установка вентиляционной системы, неправильная сборка и установка ведут к серьезным проблемам в последующем использовании аварийной вентиляции, и такие нарушения не являются исключением.

Если вы определились с выбором модели, вас устроила ценовая политика, и вы приобрели саму аварийную систему, то тогда остается лишь разобраться с производством монтажа. В отличие от любой другой установки, монтирование вентиляции требует немного больше забот, чем простое подключение к электросети и проведение воздуходувов, и здесь следует руководствоваться определенными нормами и правилами.

Не стоит спешить и лучше поспрашивать знакомых и друзей, нет ли у них проверенной организации, так как от правильной и качественной установки зависит долговечность и надежность работы вашей системы.

Есть несколько важных моментов, которые необходимо знать перед покупкой вентиляционного оборудования, а также для того, чтобы правильно установить ее.

Система вентиляции многоквартирного дома

Размеры. Будучи под впечатлением от обилия функций вентилятора, при выборе можно забыть едва ли не о самом главном – размере устройства

Уделите этому внимание в первую очередь, чтобы не пришлось затем ломать голову, куда же пристроить покупку, габариты оборудования могут не вписаться в желаемое вами место установки.
Вторым, но не менее важным аспектом, является энергопотребление. Убедитесь, что ваша сеть потянет приобретаемую вами систему, этим вы избавите себя от лишних и ненужных хлопот, а также пощадите другую технику, находящуюся в помещении, в случае отключения аварийной вентиляции.
Внешний вид

Доброкачественная техника защищена специальным покрытием, которое предотвращает скорый износ оборудования гораздо лучше, чем стандартное покрытие.

• сверление отверстий в стене;
• крепеж воздуховодов;
• монтирование воздуходувов;
• монтирование соединительных частей электрики;
• тестовый запуск.

Установку лучше осуществлять при производстве ремонта, так как не избежать просверливания отверстий в стене.

Аварийная система вентиялции

Особенности расчёта

Как уже упоминалось, проектирование аварийного воздухообмена базируется на данных из технологической документации цеха (помещения, здания). Исходными параметрами являются сведения о физико-химических и объёмных свойствах вероятных выбросов.

Задача проектировщика – рассчитать, какая производительность аварийных вентиляционных установок необходима, чтобы снизить опасную концентрацию веществ до стандартных ПДК (определяемых по ГОСТ 12. 1.005-88).

Основное отличие расчёта аварийных систем от обычной вентиляции заключается в том, что в расчёт должен быть выполнен с учётом двух стадий аварии:

• период активной генерации (или поступления) вредных веществ (t_a1);
• время, в течение которого производится снижение загазованности (без генерации вредных веществ, t_a2).

Если аварийное отключение оборудования происходит в автоматическом режиме, то длительность первого периода составляет 120 секунд. Если в ручном – 300 секунд. В тех случаях, когда вероятны взрывные выбросы, длительность первого периода принимают равным 0 секунд.

Максимальное время работы аварийных подсистем – 1 час.

Общая продолжительность работы дополнительной вентиляции равна сумме этих двух периодов:

t=t_a1+t_a2

Расчёт замещаемых объёмов воздушной смеси выполняется с учётом количества и концентрации вредных веществ.

Формула для расчёта объёмов замещения

Важно учитывать, что в данном случае может действовать несколько категорий опасных факторов:

• токсичность;
• взрывоопасная концентрация газов и пыли;
• потеря видимости (задымление или запылённость);
• опасные температурные режимы газовых смесей (типовой пример использования данного параметра – расчёт воздухообмена в помещениях для хранения ЛВЖ).

Отметим, что далеко не всегда можно согласовать доступное оборудование и детонационные характеристики газов, поэтому для снижения их взрывоопасности в состав аварийной вентиляции включают установки для распыления нейтрализующих составов. Это тоже должно быть учтено при расчёте воздухообмена.

Также в ходе расчёта мощности силовых установок необходимо учитывать, что для выведения через аварийные каналы загрязнённого воздуха может понадобиться дополнительная фильтрация, что потребует более высоких энергетических затрат.

Расчет и кратность воздухообмена

В проектировании аварийной системы удаления грязного воздуха учитывают ряд важных факторов, которые оказывают свое влияние на его распространение.

Уровень естественного освещения (без учета уличных фонарей) в помещениях категории А, Б и В. Расположение отводного отверстия от наружных стен зависит от средней площади окна, приходящей на 1 м ширины стены.

F (м^2/м)	<0,3	0,4	>0,5
I (м)	14.5	20	31

F – отношение площади окна к метру наружной стены

I – расстояние от стены до отводного отверстия

Общая мощность механических побудителей рассчитывается при испытании системы и расчетах доли неплотного воздуха в общем объеме вентшахты. Полученный объем считается оптимальным и использование более мощных агрегатов для отвода станет бесполезным.

Отдельный важный критерий для специальной системы – кратность, которая определяет, во сколько раз эффективнее ее работа по отношению к общей шахте. Расчет кратности выполняется по формуле K = L/V, где:

• L – пропускная способность за час времени (м^3/ч),
• V – объем помещения.

Существующие пожарные требования и правила обеспечения здания специальной шахтой устанавливают нормативы, которым нужно следовать при разработке вентиляции:

• Требуемый уровень кратности определяется путем моделирования критической ситуации, которая показывает долю вредных веществ. Для помещений категории А, Б и Е вентсистема обязана иметь 8-кратную эффективность к объему вентилируемого воздуха в общей шахте.
• При рисках загрязнения несколькими видами загрязняющих веществ для отвода каждого типа вредных веществ предусматривается отдельная вентшахта.
• Для отвода химических реагентов допустима только отдельная и независимая шахта, которая прокладывается не ниже 1.5 метра от уровня крыши. Такая аварийная шахта должна быть сооружена твердых материалов для защиты от осадков и осколков при взрыве.

После проектирования и установки вентшахта проходит постоянное обслуживание и проверку. Если ее фактическая работа не отвечает заявленным характеристикам (утрачены в процессе эксплуатации), на помещение накладывается частичный (хранение, отдельные рабочие процессы) или полный запрет эксплуатации.

Должны ли быть кнопки отключения вентиляции?

Очень не хотел рассматривать, а тем более цитировать, нормы, а акцентировать внимание только на технических моментах и конкретном оборудовании. Но при рассмотрении прибора “Сигнал-20М” нового исполнения возник вопрос – а можем ли мы только при помощи него отключать на объекте вентиляцию?

Но при рассмотрении прибора “Сигнал-20М” нового исполнения возник вопрос – а можем ли мы только при помощи него отключать на объекте вентиляцию?

ГОСТ Р 53325—2012 гласит:

А не является ли система отключения вентиляции тоже системой противопожарной защиты СПЗ и потребовать отдельных кнопок на панели прибора?

Более того, если объект состоит не из одного этажа, то скорее всего будет необходимо еще и осуществлять закрытие имеющихся огнезадерживающих клапанов ОЗК.

Для систем дымоудаления и подпора уже выяснили, что бывает местный, ручной, дистанционный пуск.

Но так никакой панели прибора не хватит – может опустим этот вопрос?

К тому же даже если мы для отключения вентиляции найдем кнопки на панели прибора (ручной местный пуск) – какие кнопки будем использовать для ручного дистанционного пуска?

УДП (устройств дистанционного пуска) “Стоп вентиляция” нет в природе.

Может быть правильный ответ заключается в том, что отключение вентиляции – это часть системы противодымной защиты?

Если изучить руководства по эксплуатации хоть пожарных приборов большой емкости, хоть самых дешевых пожарных приборов, то выяснится следующее:

Ни один из дешевых шлейфовых приборов пожарной сигнализации сам по себе не может управлять ничем, кроме оповещения 1, 2 типов.

Поэтому для того чтобы управлять системами противодымной защиты – необходимо применение сетевого контроллера.

Но обратимся опять к нормам, а именно к СП7.13130-2013:

Еще про общеобменную вентиляцию в СП5 13130.2009 упоминается в таком контексте:

Поскольку нигде не сказано, что управлять отключением вентиляции должен только ППУ и ни что иное – сделаем такой предварительный вывод (не претендуя на истину):

Если есть система противодымной защиты – значит система отключения вентиляции есть часть системы противодымной защиты. Если ее нет – система отключения вентиляции является частью системы сигнализации. И никаких кнопок не нужно.

Производительность по воздуху

Проектирование системы вентиляции начинается с расчета требуемой производительности по воздуху или «прокачки», измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь. Расчет начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении.

Например, для помещения площадью 50 м2 с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров/час. Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами).

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.

Расчет воздухообмена по кратности:

L = n * S * H, где

• L — требуемая производительность приточной вентиляции, м3/ч;
• n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;
• S — площадь помещения, м2;
• H — высота помещения, м;

Расчет воздухообмена по количеству людей:

L = N * Lнорм, где

• L — требуемая производительность приточной вентиляции, м3/ч;
• N — количество людей;
• Lнорм — норма расхода воздуха на одного человека:

в состоянии покоя — 20 м3/ч;

«офисная работа» — 40 м3/ч;

при физической нагрузке — 60 м3/ч.

Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования. Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.

Типичные значения производительности систем вентиляции:

• Для квартир — от 100 до 500 м3/ч;
• Для коттеджей — от 1000 до 5000 м3/ч;

Какие существуют нормативы для вентиляционных систем

Рекомендуемые значения воздухообмена зависят от различных условий и указаны в нормативных документах, которые необходимо соблюдать на этапе проектирования. Как правило, в бытовых помещениях, где на одном этаже расположены комнаты различного назначения, в час должен происходить обмен следующих объемов воздуха

• коридоры – 10 куб. м;
• общие жилые комнаты или гостиные – 40 кубических метров
• Помещения для курения – более 100 куб. м.
• Ванные комнаты и душевые – 70 кубических метров;
• офис – 60 кубических метров;

В жилых помещениях массообмен воздуха рассчитывается на одного человека. Она должна быть более 30 кубических метров в час. Если расчет производится исходя из жилой площади, то норма составляет 3 кубических метра на 1 метр.

Для нежилых помещений средняя норма составляет 20 кубических метров на квадратный метр. Для больших площадей вентиляционные системы включают многокомпонентную систему спаренных вентиляторов.

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

• назначение помещения;
• количество постоянно находящихся в сооружении людей;
• температура и влажность воздуха в помещении;
• количество работающих электрических приборов и норма выделяемого ими тепла;
• тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

О важности автоматизации

Рассматривая аварийные системы вентиляции, нельзя не отметить, что обязательным элементом их конструкции являются датчики, реагирующие на превышение допустимых норм загрязнения.

Если выражаться точнее, то каждой букве пожарной классификации соответствует утверждённый набор датчиков, используемых для сигнализации и запуска аварийных подсистем.

Подчеркнём, что в ходе проектирования аварийной вентиляции обязательно прорабатывается не только схема подключения сенсора, но и схема укладки питающих и управляющих проводов, поскольку от этого напрямую зависит такой важный параметр, как гарантированное время работы всего комплекса.

Расположение, тип и основные характеристики аварийных детекторов обязательно указываются на схемах с использованием специальных обозначений.

Нормы обязательные к соблюдению

Вентиляция аккумуляторной комнаты должна создаваться автономной. Запрещается соединять ее с системой вентиляции цеха или здания. Вывод загрязненного воздуха производится через индивидуальную шахту, которая возвышается над крышей цеха на 1,5 м. Вентиляционный канал должен быть надежно защищен от попадания мусора и осадков.

При обустройстве естественного типа вентиляционной системы для усиления воздухообмена необходимо использование переносных вентиляторов, которые можно устанавливать непосредственно на месте работы. Также необходимо обеспечить доступ к окнам, форточки которых нужно держать открытыми при выполнении работ.

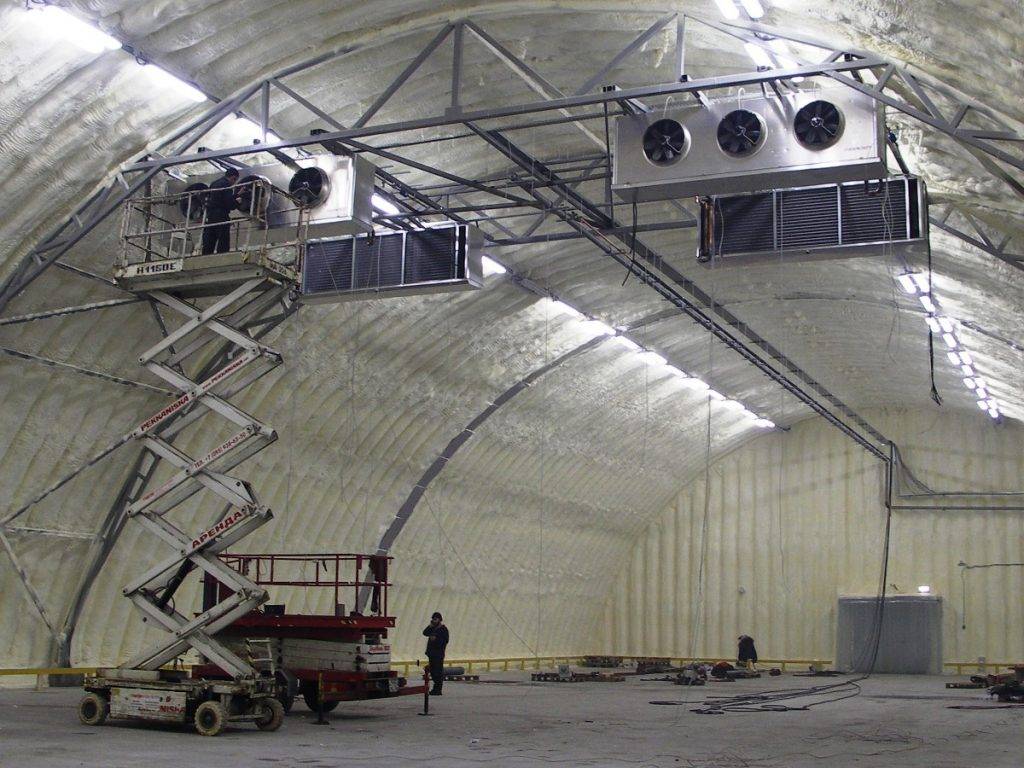

Вариант устройства принудительной вентиляции в производственном цеху

Для аккумуляторов типа СН при напряжении не более 2,3 В достаточно смонтировать природную вентиляцию. Для работы кислотных и щелочных аккумуляторов необходимо создавать принудительную вентиляционную систему.

Принудительная вентиляционная система в аккумуляторном помещении должна включаться за час до зарядки батарей и выключаться через полтора часа после работы. Для разных типов аккумуляторов следует использовать отдельные помещения и соответственно отдельную вентиляционную систему.

Примеры расчета аварийной вентиляции исходя из нормативных документов

Показатель кратности воздухообмена вытяжной системы формируется исходя из санитарных регламентных норм и отраслевых ТБ-данных. Такой показатель аварийной вентиляции, как кратность воздухообмена, устанавливают индивидуально под каждое помещение, исходя из расчетных данных проекта.

В специальных нормах, касающихся проектирования и возведения промышленных построек, относящихся конкретно к каждой промышленной отрасли, а также в СНиП и ТБ, даются разные данные кратности часового воздухообмена. Каждое значение дается в зависимости от типа промышленного помещения: вспомогательные, рабочие зоны цехов.

Так, соответствующий СниП регламентирует расчетные числовые значения для второстепенных помещений на производствах.

Также показатели кратности воздухообмена для вспомогательных построек содержатся в СНиП П-92—76.

При непрерывном поступлении в промзону токсичных газообразных примесей и росте градуса, за норму кратности принимают пороговое значение для всех типов вредных выделений на производстве, оказывающих неблагоприятное воздействие.

Так, зная общий объем помещения, выраженный в кубических метрах, и норму кратности воздухообмена, воспользовавшись простыми математическими формулами можно определить, какой нужен часовой объем воздуха для конкретной зоны.

n — представляет норму кратности воздухообмена,

S — площадь помещения,

Н — высоту помещения.
