Как рассчитать свайный фундамент с ростверком
В первую очередь, следует определить состав грунта на участке.
И в большей мере тот, который залегает на предполагаемой глубине устраиваемого фундамента, поскольку от этого будет зависеть:
- длина свай;
- их конструкция;
- расстояние между сваями
- несущая способность сваи.
При расчете свайного фундамента с ростверком определяются нагрузки, оказываемые массой дома на сваю и грунт.
Общий вес здания складывается:
- из его веса;
- веса кровли;
- веса перекрытий;
- временных нагрузок в виде снега;
- полезных нагрузок в виде людей, мебели, инженерного и бытового оборудования.
Данные по нагрузкам умножаются на поправочный коэффициент, равный 1.3.
Дальнейший расчет производится, учитывая общую площадь строения. Обычно свайные фундаменты с ростверком применяются для домов с площадью не менее 300кв.м. При меньшей площади такие фундаменты нецелесообразны с экономической точки зрения.
Точный расчет свайного фундамента может сделать только квалифицированный инженер – строитель. Своими силами такой расчет сделать невозможно.
На основании инженерного расчета, где указано количество свай, шаг между ними, глубина их погружения, можно своими силами приступать к устройству свайного фундамента с ростверком.
Сваи для частного дома можно сделать как буронабивными, так и винтовыми. Второй вариант более экономичный, так как требует меньше времени на устройство. При этом следует учитывать, что винтовые сваи можно заглублять своими силами, без привлечения специальной техники. Отпадает необходимость в расчистке участка от верхнего слоя почвы и выравнивания рельефа.
Расчет армирования ленточного фундамента
Для установки ряда каркаса в ленточном основании размером 6х6 м понадобится, в среднем, 24 м арматуры
Для поперченного и вертикального армирования фундамента, ширина которого составляет 0,3 м и высота 1,9 м на каждое крепление при отступе 5 см от поверхности согласно калькулятору бетона надо (30-5-5)х2+(190-5-5)х2=400 см или 4 м арматурных элементов гладкой формы.
Если шаг монтажа хомутов составляет 0,5 м, количество соединений будет: 24/0,5+1=49 шт. Значит, исходя из расчетов, понадобится 4х49=196 м поперечных и вертикальных стержней.
Суммарную площадь сечения арматуры и ее вес, исходя из диаметра прутов, можно высчитать и по таблице:
| Диаметр арматуры, мм | Расчетная площадь поперечного стержня, мм 2 , при числе стержней | Теоретическая масса 1м длины арматуры, кг | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
| 6 | 28,3 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 | 0,222 |
| 8 | 50,3 | 101 | 151 | 201 | 251 | 302 | 352 | 402 | 453 | 0,395 |
| 10 | 78,5 | 157 | 236 | 314 | 393 | 471 | 550 | 628 | 707 | 0,617 |
| 12 | 113,1 | 226 | 339 | 452 | 565 | 679 | 792 | 905 | 1018 | 0,888 |
| 14 | 153,9 | 308 | 462 | 616 | 769 | 923 | 1077 | 1231 | 1385 | 1,208 |
Порядок создания опалубки
Строительство опалубки традиционно предшествует строительству арматуры.
При строительстве небольших зданий опалубка может быть изготовлена из OSB, фанеры, бруса или EPB. Если предполагается, что высота будет больше 150 сантиметров, лучше создать опалубку из металла.Далее необходимо оценить, как сделать подходящий фундамент. Фундамент может быть выполнен в траншее
Нижний слой подвала представляет собой песок высотой до 150 мм, который нужно будет тщательно уплотнить и залить слоем бетона около 4-5 см.При создании подвала важно учесть маршрут прокладки коммуникаций.Нижняя часть опалубки будет удерживаться на месте кольями, установленными по периметру, отклонения от ширины лучше всего проверять с помощью заранее подготовленных заплаток.Опалубка может быть закреплена гвоздями, забиваемыми изнутри, и удалена после установки фундамента
После этого целесообразно приступить к армированию.
Инструменты, используемые для соединения арматурных прутьев
Сварка является не такой практичной, как арматурная вязка для ленточного фундамента. В соединительных узлах при вязке создаётся высокая прочность. К тому же нет необходимости приглашать сварщика, а это снижает себестоимость возведения фундамента.
Собирают арматурный каркас или в опалубке, или рядом. Вязку можно выполнять вручную (в перчатках), а можно использовать специальные инструменты:
- Вязальный пистолет – это лучший вариант по скорости. Но пистолет очень неудобен в труднодоступных местах. Второй его недостаток – огромный расход проволоки. И третий – большая цена. Хороший пистолет обойдется в 30 тысяч рублей, китайский вариант хоть и будет дешевле, но прослужит недолго, его хватит на один фундамент.
- Крючок для вязки. Внешне напоминает согнутый и обточенный гвоздь, у которого шляпку поменяли на рукоять. Достаточно часто используют в шуроповёрте, зажимая его в патроне. Промышленность же производит винтовые крючки. Они удобны в использовании, но происходит вязка слишком медленно, к тому же образуются длинные хвосты.
- Народные приспособления для вязки. Если нет подходящих инструментов, то используют плоскогубцы или крючок, который легко изготовить из обыкновенного гвоздя. К сожалению, эти инструменты не приведут к качественному результату, а метод вязки ухудшит прочность всей конструкции.
Как правильно изготовить каркас?

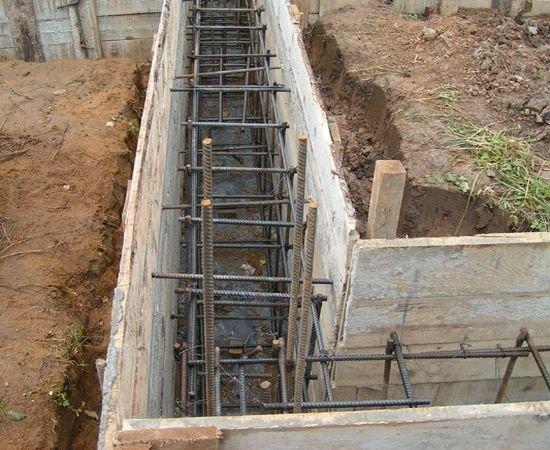

Армирование фундамента требует предварительной подготовки. Прежде чем приступить к армированию реечного фундамента, необходимо изучить чертежи соответствующих каркасов. Именно от прочности каркаса зависит, прослужит ли фундамент многие десятилетия или же он треснет уже в первую весну из-за сезонных колебаний уровня грунта.
Армирование ленточного фундамента, схема
Чтобы не ошибиться в процессе производства, следует помнить о нескольких правилах:
- Нахлест (расстояние от точки вязания до края полосы) должен составлять не менее 5 сантиметров.
- Перпендикулярно идущие брусья должны быть связаны между собой на угловых стыках — ни в коем случае нельзя использовать два отдельных блока. В идеале уголки должны быть выполнены из гнутой арматуры — это самый надежный способ усиления фундамента. Однако для этого необходимо специальное оборудование, если арматура имеет диаметр 14 мм и более — арматуру меньшего диаметра можно согнуть и в домашних условиях.
- Соединения с помощью проволоки должны быть плотными — при использовании вязального крючка натягивайте проволоку до упора, чтобы между зажимом и основной арматурой не оставалось свободного пространства. Также проверьте рукой, если зажим перемещается при касании, необходимо сделать дополнительную проволочную стяжку.
- Нахлест арматуры должен составлять 40-50 диаметров арматуры. Между соседними стяжками, а также верхним и нижним слоями должен быть зазор в соответствии с проектом.
- Арматурная клетка должна стоять в опалубке ровно. Также позаботьтесь о покрывающем слое бетона для арматуры и сделайте его в соответствии с требованиями чертежа. Помните, что минимальное покрытие равно диаметру арматуры.
Усиление углов
Схема армирования фланцев
Как видите, принципы максимально просты. Но об их существовании не знают или забывают некоторые неопытные строители. Это приводит к тому, что технология армирования ленточных фундаментов искажается, а срок их службы значительно сокращается.
Использование вязального крючка
Перед тем, как начать армирование ленточного фундамента полезно знать, как пользоваться рабочим инструментом. Специальный пистолет редко используется при строительстве частных домов, так как такое оборудование требует дополнительных затрат. Инвестировать в инструмент рентабельно только для комиссионных, а не для строительства отдельного дома.
По этой причине крючок стал самым распространенным инструментом для обвязки в частном домостроении. Его будет легче использовать, если заранее подготовить специальные шаблоны. Такая деталь действует как верстак и значительно облегчает работу. Работа пойдет быстрее. Для изготовления шаблона нужны деревянные бруски шириной около 30-50 см и длиной не более 3 м, так как такой верстак неудобно использовать.
Самый распространенный способ завязывания — вязание крючком.
В деревянном креплении необходимо просверлить пазы и отверстия в соответствии с контуром брусков в раме. В такие отверстия предварительно помещают куски вязальной проволоки длиной 20 см, а затем прикрепляют арматуру.
Чтобы понять технологию вязания, можно обратиться к примерам. В конструкции понадобятся два варианта: для пересечения (когда элементы располагаются перпендикулярно друг другу) и для соединения внахлест. В ленточных фундаментах чаще всего требуется второй метод, при строительстве на плите более актуальным будет первый метод.
Методы перекрытия
Для того чтобы соединить сложенные кадры в один элемент при наложении, используется крючок следующим образом
соединения выполняются в нескольких точках по длине шва, расположение проволоки назначается таким образом, чтобы она находилась в углубленной части армирующего профиля;проволока складывается пополам и помещается под сустав;для отсоединения петли используется крючок;свободный конец подводится к инструменту и прикладывается с небольшим изгибом;начните вращать крючок, закручивая проволоку;Осторожно извлеките инструмент. Для одного нахлесточного соединения повторите процедуру 3-5 раз
Недостаточно соединить элементы за один прием, как это делается при соединении внахлестку. Арматура под реечным фундаментом в этом случае будет ненадежной, так как фиксация в одной точке не препятствует перемещению элементов
Для одного нахлесточного соединения повторите процедуру 3-5 раз. Недостаточно соединить элементы за один прием, как это делается при соединении внахлестку. Арматура под реечным фундаментом в этом случае будет ненадежной, так как фиксация в одной точке не препятствует перемещению элементов.
Правильное скрепление каркаса обеспечит надежность, прочность и долговечность несущей части здания.
Методы
Вязать арматуру можно разными методами:
- вручную;
- при помощи инерционного полуавтоматического крючка;
- с применением специального вязального пистолета.
Ручная
Схема вязания от инструмента не зависит. Выше описана вязка вручную, то есть при помощи обычного крючка. Такой инструмент можно приобрести в строительном магазине или изготовить самостоятельно. Его делают из заточенной арматуры. Ручку наплавляют растопленным пластиком.
Сам крючок может иметь практически любой изгиб и длину. Мастер выбирает наиболее удобную для себя конфигурацию крючка опытным путем.
Полуавтоматом
Инструмент, работающий по инерционному принципу, тоже имеет форму крючка. Его применение ускоряет и упрощает процесс. Стоит он недорого, продается в строительных магазинах.
Принцип действия такого инструмента следующий:
- крючком поддевается проволока и с усилием натягивается вверх;
- в это время ножка крючка, имеющая спиральную нарезку и помещенная в пластиковый корпус, проворачивается, скручивая проволоку;
- если после одного такого движения проволочная петля скрутилась недостаточно плотно, снова поддеть петлю крючком и потянуть.
Полуавтомат применяется профессиональными строителями при возведении частных домов.
Использование вязального пистолета
Пистолет – это полноценное строительное оборудование. Он выполняет вязку автоматически. При создании каркаса пистолет просто подносится к месту соединения, после этого нужно нажать на рычаг или кнопку (в зависимости от модели инструмента).
Пистолет обмотает соединение проволокой, затянет ее и обрежет. Вся процедура занимает несколько секунд.
В видео советы и руководство по обвязке арматуры шуруповертом и крючком:
Требования по СНИП
Работа по армированию углов ленточного основания проводятся в соответствии с нормами СНиП 52-01-2003. В нормативах указывается, какое количество арматуры должно быть применено в каждом отдельном случае.
Для расчетов нужно взять общую площадь сечения всего фундамента и вычислить от нее 0,1 процента. Полученная цифра – это минимальная площадь сечения прутка, который должен быть применен.
Все расчеты относительно усиления элементов конструкции должны быть произведены на этапе проектирования. Если это не было сделано, нужно до начала возведения фундамента продумать его армирование, определиться с видом арматуры и количеством поясов.
СНиПом диктуется расстояние между продольными элементами армирующего пояса (25-40 см) и минимальный шаг между поперечными перемычками (1/2 рабочего сечения, но не более 30 см).
Расчет размера, количества и диаметра арматуры
Важно сразу знать, сколько нужно арматуры, чтобы сделать арматурный каркас надежным и прочным. Зная размеры постройки, можно все тщательно просчитать. Стандартная конфигурация каркаса для небольших домов:
Стандартная конфигурация каркаса для небольших домов:
- Нижний и верхний ряд пояса
- 3-4 прута для каждого ряда
- Актуальное расстояние между прутьями – около 10 сантиметров. Расстояние от стержней до краев основания должно быть минимум 5 сантиметров.
- Пояса соединяют хомутами или отрезками стержней с шагом 5-30 сантиметров.
Так, если нужно возвести строение площадью 150 квадратных метров, периметр внешних стен составляет 50 метров. Чтобы высчитать количество арматуры, нужно учесть все: 2 пояса продольного ряда по 3 прута это 6 прутов, умножить на 50 метров, выходит 300 метров основных прутьев. Если укладка перемычек осуществляется с шагом 30 сантиметров, получается 167 штук на 50 метров. Длина перемычек поперечных 30 сантиметров (167х0.3=100.2 метра), вертикальных – 60 (167х0.6=200.4 метра).
Получается, что на вопрос о том, сколько арматуры нужно для упрочнения дома площадью 150 квадратных метров с периметром стен 50 метров, ответ таков: 300 метров толстых рифленых прутьев и 300.6 более тонких стержней. Плюс 10-15% на запас и стыковку.

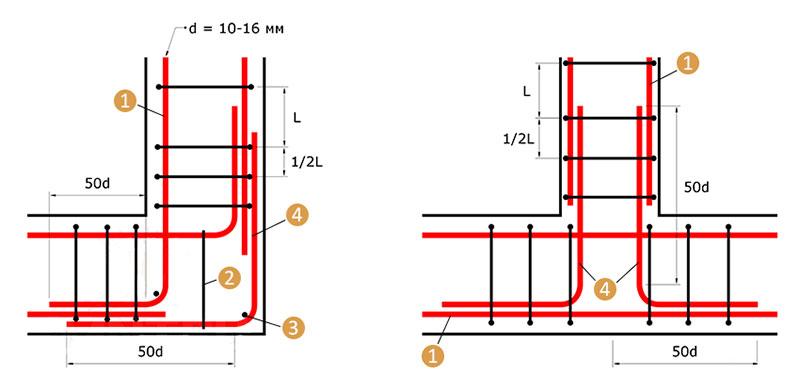

Армирование углов ленточного фундамента
Углы любого здания — места, где соединяются разные вектора нагрузок
Потому так важно выполнить армирование углов правильно. Простое соединение двух прутков тут недопустимо: оно не в состоянии передать и распределить нагрузки
Этот участок требует особого подхода и специальных схем укладки арматуры.

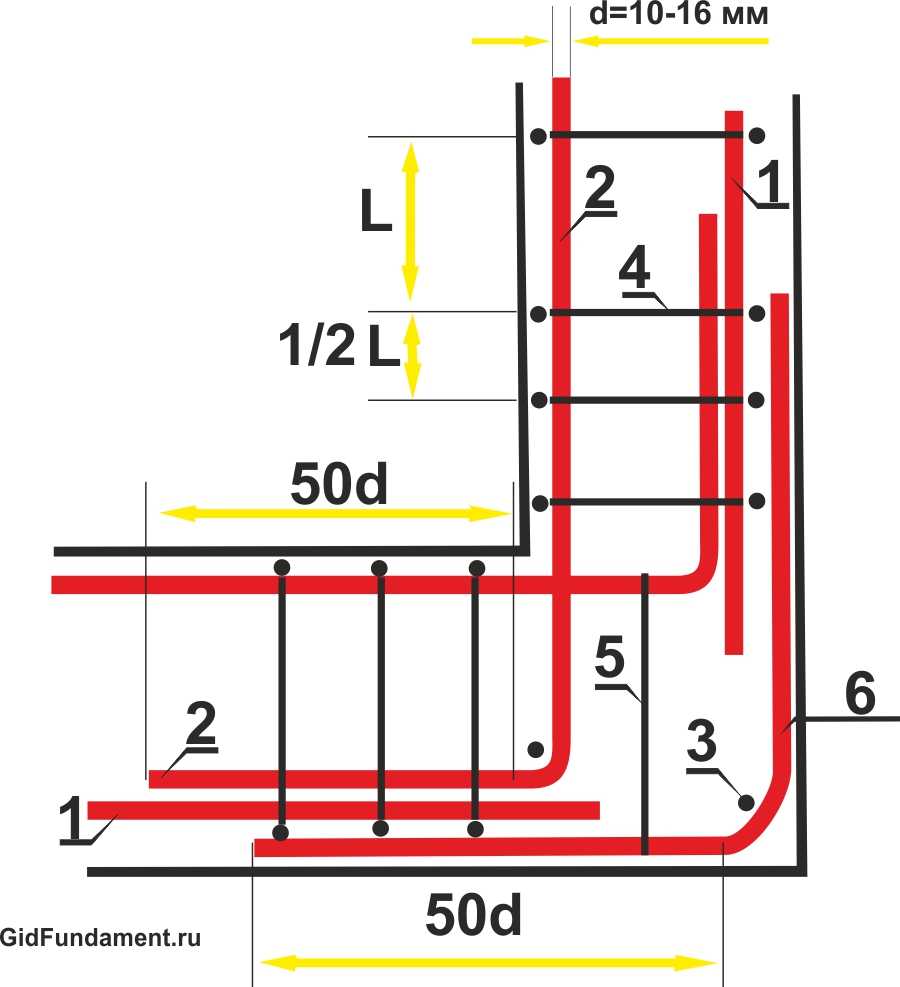

Для правильного их укрепления необходимо использовать гнутые элементы. Желательно чтобы они были продолжением продольных прутков, и «заходили» за угол на 60-70 см (смотрите схему слева).
Правильное армирование углов требует использование гнутых элементов. Простое связывание не даст требуемой прочности
Если длины не хватает, используют отдельные гнутые в виде буквы «Г» элементы — хомуты. Их стороны должны быть не менее 50 диаметров прутков (если используете 12 мм, то стороны должны быть не менее 12 мм* 50 = 600 мм, для 14 мм прутка — 700 мм). Как укладывают арматуру в этом случае, показано на правой схеме.
Не меньшего внимания требует и усиление мест, где от основного периметра отходят ленты под внутренние перегородки. Места прилегания этих стен также требуют использования гнутых элементов по тем же правилам. На схеме армирования слева показано, как укладывать прутки при наличии запаса длины, на схеме справа — с использованием отдельного Г-образного хомута.
Места примыкания стен требуют не меньшего внимания
Теперь вы знаете, как правильно уложить арматуру по углам. Следуя этим правилам и реализуя схемы, вы создадите прочное основание, которое выдержит и статическую нагрузку от самого здания, и от сил пучения. И ваше здание никогда не даст трещин по углам, с которыми бороться очень непросто.
Как выполнить армирование своими руками
Для этого, за основу следует взять квадрат или прямоугольник.
До установки каркаса на дно траншеи надо выложить песчаную подушку глубиной 1 м.
Каркас устанавливается таким образом:
- на дно траншеи укладывают кирпичи, высота которых составляет 5 см (для того, чтобы создать зазор между нижней частью основания и каркасом);
- для установки стоечных стержней заранее необходимо сделать образец, в соответствии с которым будут нарезаться стержни;
- на кирпичи укладывают пруты продольной формы;
- к продольным прутам с шагом 50 см при помощи вязальной проволоки привязывают горизонтальные перемычки длиной чуть меньше толщины основания (приблизительно, по 5 см с каждой стороны);
- к углам образовавшихся ячеек крепят пруты вертикально длиной на 10 см меньше высоты основания;
- к вертикальной арматуре монтируют верхние продольные прутья;
- к полученным углам привязывают верхние поперечные стержни.
Правила хорошего строительства:
- Применение исключительно качественных материалов. Разумная экономия может относиться к менее важным участкам постройки, но для фундамента (ленточного в нашем случае) и стен, качество используемых материалов будет приоритетным.
- Обязательная сварка металлического каркаса для армирования. Крепление при помощи проволоки и прочих уловок не сможет создать монолитную конструкцию.
- Слой бетона для ленточного фундамента заливается в один прием. Это позволит избежать стыков, которые ослабляют основание и стены.
- Для укрепления стен и в местах стыков используют дополнительное упрочнение при помощи металлического каркаса. Выполнять его необходимо исключительно при помощи сварочных соединений, а не банальное скручивание проволокой.
- На стыках стен используют гнутые прутья, соединенные с основной сеткой под углом. Это создаст нужную крепость и монолитность основания.
Установка фундамента имеет множество нюансов
Выполнить качественный ленточный фундамент для вашего здания поможет строгое следование основным нормам строительства. Увеличить эксплуатационный срок постройки и придать основанию дополнительную жесткость и способность выдерживать нагрузки, способствует дополнительное армирование бетонного основания. Небольшие нюансы правильного армирования определят дальнейшее качество конструкции и помогут избежать распространенных строительных ошибок и погрешностей.
Ошибки армирования углов ленточного фундамента
Наибольшее количество ошибок, которые допускаются при изготовлении арматурного каркаса для ленточного фундамента, происходит именно при армировании угловых элементов и мест примыканий. Самая распространенная ошибка – вязание перекрещивающихся прутков в угловых частях фундамента, которая ведет к значительному ослаблению конструкции. На профессиональном языке это называется «разрыв арматуры».
Еще одной распространенной ошибкой является простой загиб внешних и внутренних продольных прутков арматуры без применения дополнительных усиливающих элементов. Это же относится и к армированию тупых угловых частей каркаса.
Важно! Если вязка производится перпендикулярно насечкам рифленой арматуры, то это приводит к ее проскальзыванию в момент заливки бетона и нарушает геометрию каркаса. Если вязка производится параллельно насечкам (то есть проволока укладывается в углубления на арматурных прутьях), то это обеспечивает более плотное и надежное соединение
Выбор вязальной проволоки
Обвязочная проволока для скрепления между собой элементов арматуры выпускается по ГОСТ 3282-74 под общим названием «Проволока стальная низкоуглеродистая». Стандарт регулирует все её технические характеристики, включая точность параметров, механические свойства, тип, размер, цвет и прочее.
Бывает оцинкованная и без цинкового покрытия, тёмного цвета или светлая. Цвет зависит от условий отжига, снимающего с проволоки излишние напряжения в металле. Чёрная получается после простого отжига в условиях взаимодействия с кислородом воздуха на открытом пламени и появления на поверхности металла слоя оксидов и окалины. Светлая отжигается в среде инертных газов и не имеет на поверхности оксидной плёнки.
Диаметр выпускаемой по ГОСТ 3282-74 проволоки может быть от 0,16 до 10 мм без цинкового покрытия и от 0,2 до 6 мм – с покрытием.
Существует прямая зависимость диаметра проволоки для связывания арматуры с диаметром самой арматуры. Так, для прутков арматуры с диаметром не более 10 мм применяют обвязочный материал с диаметром не менее 0,8 мм. Самые же ходовые размеры сечений – от 0,8 до 1,2 мм. В многоэтажном строительстве и при возведении объёмных инженерных нежилых сооружений используют обвязочную проволоку с сечением от 1,4 до 2 мм.
Длина отрезков, которые готовят заранее, распиливая бухту обвязочной проволоки «болгаркой» – около 40 см. при сгибе вдвое получается двойной хомутик с петлёй на одной конце и двумя свободными кончиками на другом. Такая длина является самой комфортной для большинства видов и способов скрепления элементов арматурного каркаса между собой.
Технология армирования ленточного фундамента
Заливка железобетонного фундамента проводится в следующей последовательности:
- определяется схема армирования ленты;
- формируется подошва;
- устанавливается опалубка;
- собирается каркас;
- заливается фундамент.
Описывать каждый этап в одной работе нет смысла – получится огромнейший текст, найти в котором ответы на возникшие вопросы будет крайне сложно. Поэтому рассмотрим только нюансы армирования.

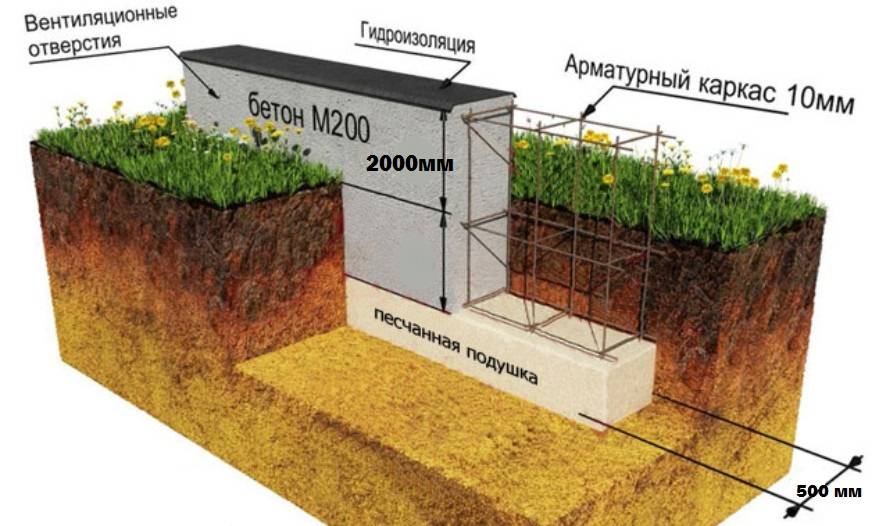

Классическая схема армирования ленточного фундамента приведена на рисунке ниже.
1 – рабочий стержень с рифленой поверхностью (арматура класса АШ диаметром не менее 12 мм)2 – поперечный пруток с гладкой поверхностью диаметром 6 мм (класс АI)3 – вертикальный пруток с периодическим профилем диаметром 6 мм третьего класса АШ
В основе каркас прямоугольной формы из рабочих прутков, размещенных в два пояса: снизу и сверху, Это позволяет блокировать давление на фундамент массы самого здания (нижний ряд) и пучение грунта при замерзании (верхний). Продольные стержни фиксируются поперечными и вертикальными отрезками арматуры. В частном строительстве обычно двух поясов хватает. В крайнем случае, вместо двух рабочих прутков в каркасе можно использовать пять (три снизу) или шесть (по три в каждом поясе). И лишь при заглубленном фундаменте количество поясов увеличивается. На практике при высоте фундамента более 80 см используют 3 или 4 яруса армирования.
Упрощает, при этом значительно, сборку каркаса использование заранее подготовленных хомутов – согнутых в форму прямоугольника прутков (см фото ниже). Изготавливают их на кондукторе или самодельных устройствах. Как выдержать размер каждой стороны и получить угол в 90о, подробно расписано здесь.
Один из видов хомутов для сборки арматурного каркаса
Рабочие стержни крепятся внутри хомута. Следовательно, ширина рамки по внешнему контуру (К) должна быть на 10 см меньше толщины бетонной ленты. Те же требования предъявляются и к высоте (Н).
При установке каркаса внутрь опалубки нужные просветы можно сохранить с помощью покупных пластиковых башмаков и звездочек или воспользоваться обломками кирпичей.
Пластиковый «башмак» (стойка)
Фиксатор-«звездочка», сохраняющая просвет между опалубкой и каркасом
Армирование фундамента, примеры расчетов
Армирование фундамента, это очень важный этап в строительстве и требует точных расчетов. Попробуем рассчитать, сколько материала потребуется для армирования конкретного ленточного фундамента с чертежами. Предположим, что мы строим небольшой загородный дом размером 5х8 м из строительных блоков (шириной 0,4 м). Характер почвы в нашей местности позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине стенового строительного материала. В арматурном каркасе ленточного фундамента мы будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные скобы из прутьев диаметром 8 мм.
Усиление мелкозаглубленного ленточного фундамента:
На рисунке показано нормативное необходимое расстояние между рабочими продольными брусьями (0,4 м) и расстояние между □ -образными поперечными скобами (0,5 м).
Проверьте относительное содержание продольных рабочих стержней в нашей железобетонной конструкции. Для этого мы будем использовать следующие термины и обозначения:
- h — высота фундамента (900 мм);
- w — ширина фундамента (400 мм);
- Sₒ — площадь поперечного сечения фундамента;
- Sₐ — общая площадь поперечного сечения продольных брусьев (6 штук);
- r — радиус продольного прутка (6 мм), который равен d/2, где d — диаметр прутка (в нашем случае d=12 мм);
- D — относительное содержание рабочих стержней в «теле» фундамента.
Sₒ = h∙w = 900∙400 = 360000 мм²
Sₐ = 6∙π∙r² = 6∙3.14∙6² = 678.24 мм²
D = (Sₐ∙100)/Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (т.е. в 1,9 раза больше минимально допустимого значения, т.е. мы правильно выбрали схему армирования ленточного фундамента).
Расчет количества продольных прутьев
Чтобы определить, сколько стандартных продольных брусьев (6 м) нам нужно, используем следующие значения:
- L — длина фундамента (8000 мм);
- W — ширина фундамента (5000 мм);
- P — периметр;
- N — количество продольных элементов (в нашем случае 6);
- X — общая длина продольных брусьев.
P = (L + W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м
X = P∙N = 26∙6 = 156 м
Добавьте 20% к рассчитанной цифре (материал для L- или U-образных креплений, чтобы соответствующим образом усилить углы и обеспечить достаточный нахлест при соединении элементов).
Xdop = X∙0,2 = 156∙0,2 = 31,2 м
Окончательная общая длина продольной арматуры:
Xoc = X + Xdop = 156 + 31,2 = 187,2 м
Стандартная длина арматуры составляет 6 м. Теперь нужно рассчитать, сколько брусков такой длины необходимо: Hok/6 = 187,2/6 = 31,2 ≈ 32 шт.
Изготовление поперечных элементов и расчет количества материала
Размещение арматуры в ленточном фундаменте невозможно без установки поперечных (вертикальных) элементов. Обычно для этого используются □ -образные скобки. Варианты зажимов:
Как видно на рисунке, все три варианта отличаются технологией изготовления, но износ прутка во всех случаях более или менее одинаков. Длина провода (Ø=8 мм), необходимая для изготовления одного зажима: (800+300)∙2+250 = 2450 мм.
Вариант № 1
- Отмерьте около 120 мм и согните эту часть будущего зажима в форму крюка с помощью гибочного инструмента.
- Согните прут под углом 90˚ на расстоянии 800 мм от крюка.
- Отмерьте 300 мм и сделайте еще один изгиб под углом 90˚.
- От этого угла отмерьте 800 мм и согните брус на 90˚.
- Отмерьте 300 мм от этого угла и согните второй крючок.
Вариант 2
- Отмерьте 250 мм от конца прута и согните эту часть на 90˚.
- Отмерьте 800 мм от этого конца и согните этот отрезок на 90˚.
- Отмерьте 300 мм и сделайте еще один изгиб на 90˚.
- От этого угла отступите еще 800 мм и согните на 90°.
Будьте осторожны! Наложите планки друг на друга и закрепите их точечной сваркой или скрутками из 2÷3 проволок. Вариант № 3
Вариант № 3
- Отрезаем два куска бруса длиной 860 мм каждый и два по 360 мм.
- Сформируйте их в прямоугольник (выступ с каждой стороны — 30 мм).
- Закрепите углы хомута с помощью сварки или скручивания проволокой.
Теперь давайте подсчитаем, сколько хомутов нам нужно для армирования фундамента:
Q = P/T (P — периметр фундаментной ленты, T — расстояние между поперечинами)
Q = 26/0.5 = 52
Кроме того, нам нужны дополнительные скобы по углам (по 2 скобы с каждой стороны четырех углов, таким образом, 16 дополнительных скоб). Для ленточного фундамента необходимо сделать 68 поперечных распорок в форме □ -.
Длина детали для одного элемента составляет 2450 мм, т.е. мы можем изготовить только 2 зажима из одного стандартного прутка. Необходимое количество прутков (Ø=8 мм) — 34.
Когда и как устанавливать арматуру
Вязать армирующий пояс можно прямо на месте, в траншее
Со способом соединения определились. Теперь необходимо выбрать, где собирать каркас. Есть два метода:
- Собирать на месте в траншее. В этом случае на подготовленное основание (песчаная или гравийно-песчаная утрамбованная подушка) укладывают кирпичи (или их половинки). Кирпичи обеспечат требуемые 5 см от низа заливки. Располагать их нужно через полметра, чтобы конструкция не провисала. Потом порядок действий такой:
- на кирпичи укладывают продольные прутки (загнутые на концах, согласно схеме укладки);
- вяжут нижний пояс — крепят с выбранным шагом поперечины из гладкого прутка;
- устанавливают вертикальные стойки, снова провязывая соединения нижнего пояса;
- привязывают продольную арматуру верхнего пояса;
- довязывают поперечины.
Сборка происходит за пределами траншеи. Связываются отдельные модули, которые в готовом виде переносят и устанавливают внутри опалубки на такие же кирпичи или специальные стойки. Модули связываются на месте в единую конструкцию.
Оба способа используются. Удобнее, наверное, второй — находится в узкой траншее неудобно. К тому же можно повредить пленку, которой часто выстилают дно и стены опалубки (для минимизации утечек бетона и предотвращения его пересыхания).
Но при большой длине готовых модулей нужно будет каким-то образом доставить совсем нелегкую и довольно гибкую конструкцию к месту, да еще и ровно опустить ее на дно траншей. Тут без техники не обойтись. Так что тоже — есть трудности и недостатки.
Несколько правил качественного армирования
При монтаже стальной обрешетки для армирования нужно избегать возможного контакта стального прута с грунтом или опалубкой
Чтобы не допустить возможного нарушения структуры фундамента и последующего разрушения здания, при армировании необходимо также придерживаться определенных правил, прописанных в СНиП:
При монтаже стальной обрешетки для армирования нужно избегать возможного контакта стального прута с грунтом или опалубкой. Это может привести впоследствии к коррозии металла и снижению его технологических характеристик
Поэтому очень важно надёжно заглубить все элементы каркаса в бетон. Со всех сторон сталь должна быть заглублена в бетон не более чем на 50-80 мм.
Для армирования углов фундамента можно использовать как Г-образно согнутые пруты, так и П-образно изогнутые
В обоих случаях элементы конструкции соединяются с продольными при помощи хомутов.
https://youtube.com/watch?v=_6NYliK13ls
Технология армирования: пошаговое выполнение и особенности
Процесс армирования начинается после того, как установлена опалубка. Существует два способа изготовления арматурного каркаса:
- Конструкция собирается в траншее или в котловане. Но если лента узкая и высокая, то это усложняет работу. В узкой ленте сложно качественно связать стальные стержни.
- Второй вариант намного практичнее, хотя и не лишён своих минусов. Недалеко от траншеи заготавливают отрезки для каркаса. Затем их переносят в требуемое место с последующим монтажом. Работать так удобнее – это, несомненно, плюс. Минус – из-за тяжёлых армированных конструкций работать в одиночку сложно.
Каждый выбирает вариант, который лучше подойдёт в определенной ситуации. Ниже план действий по работе в самой траншее.
- Вначале укладывают продольные стержни нижнего арматурного пояса. От поверхности подушки они приподнимаются на 5 сантиметров. Оптимально применить для этого специальные ножки. Но обычно застройщики используют для этих целей куски кирпичей.
- Сформованные контура или поперечные фрагменты конструкционной арматуры фиксируют на выбранном промежутке с помощью вязальной проволоки. Для связывания элементов применяют вязальный пистолет или крючок.
- Дальше используют один из вариантов. Первый вариант: если контура использовались в виде сформированных прямоугольников, то к ним вверху вяжется верхний арматурный пояс. Второй вариант: когда при установке используются вертикальные стойки и нарезанные поперечные перемычки, то вначале выполняют подвязку вертикальных стоек. И только потом начинают работать по вязке второго арматурного продольного пояса.
Существует еще одна технология для армирования бетона. Она позволяет сделать очень жёсткий и крепкий каркас. Но его стоимость получится в разы больше, так как идёт расход арматуры на вертикальные стойки: прутки забиваются в землю.
- Вбивают стойки по вертикали в углах ленты и местах соединения прутков по горизонтали. Материал для стоек должен иметь достаточно большой диаметр: от 16 до 20 мм. Выставляют стойки, расстоянии между ними не меньше 25 см. Проверяют с помощью отвеса или уровня вертикальность и горизонтальность. Рассчитывают, что глубина погружения прутьев в землю – 2 метра.
- Далее забиваются вертикальные стержни в грунт. Шаг установки был определён выше, каждый рассчитывает из своих параметров фундамента (по СНиПу 30 см). В местах соединения простенков численную величину шага делят пополам (15 см).
- К вертикальным стойкам привязываются продольные прутья нижнего армированного пояса.
- В точках, где будут пересекаться стойки и продольные прутья арматуры, привязываются горизонтальные перемычки.
- Далее выполняют вязку верхнего армированного пояса. Его располагают на 5-7 см ниже, чем будет верхняя плоскость бетона.
- Вязальной проволокой фиксируют горизонтальные перемычки.
Удобно делать пояс для армирования ленточного основания с использованием заготовленного контура.
Для этого прутки сгибают, формируют прямоугольник с необходимыми размерами. Но вся сложность состоит в том, что прутки должны быть одинаковыми, с минимальными отклонениями. Также сложность и в том, что их нужно большое количество. Преимуществом заготовленного контура становится быстрая работа в траншее.
В процессе укладки арматурного пояса между прутьями прокладывают трубы. Их прокладка на данном этапе обязательна: через трубы впоследствии прокладываются вентиляционные системы и инженерная коммуникация.
После установки арматуры заливается бетонный раствор. Заливка выполняется разными способами. Некоторые застройщики заливают ленточное основание вручную либо виброплатформой в несколько подходов, с разравниванием каждого слоя. Технология позволяет равномерно распределить бетонный раствор.
Последующим шагом является гидроизоляция фундамента. После застывания бетонной смеси лента основания покрывается рубероидом (обычно в два слоя) или битумной мастикой. Гидроизоляция относится к важным мероприятиям для сохранения фундамента.
Если каркас монтируется в траншее, в почву, с соблюдением расчётных промежутков, вначале вбивают стальные стержни. На них фиксируют поперечные перемычки, вначале закрепляют нижний, а затем верхний пояс армирования.
Фибра полипропиленовая
Универсальное полипропиленовое армирующее волокно для добавки в раствор. Подробнее
Полипропиленовая и базальтовая фибра добавляются в бетон при замесе и легко, без образования комков, распределяются по всему объему раствора. Добавление фибры в бетон обеспечивает следующие характеристики:
- повышение прочности и долговечности бетона;
- уменьшение усадочных явлений, предотвращение образования трещин;
- повышение ударной вязкости бетона;
- снижение истираемости.
Полипропиленовая и базальтовая фибра CEMMIX могут применяться в качестве замены или дополнения стальной арматуры.
Советуем изучить: Для замены арматуры
