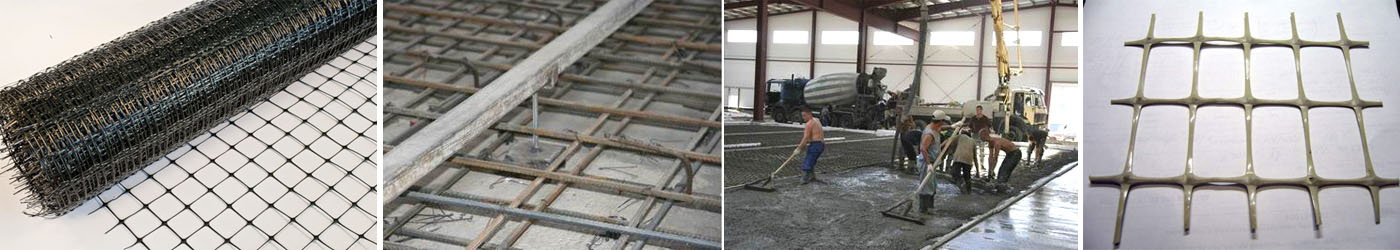

Виды армирующих конструкций и материалов
1. Каркас из прутков. Чаще всего его прокладывают в два слоя, изготавливая из стержней диаметром от 6 до 40 мм. Применяют при толщине покрытия более 8 см.
2. Сетка из стальной проволоки. Используется для многослойной стяжки на грунте или для упрочнения покрытия в гараже, прихожей, кухне.
3. Полимерная сетка. Не упрочняет стяжку, а лишь предотвращает растрескивание в процессе застывания бетона. Применяется для наливных полов, сокращая расход цемента. Сетку устанавливают прямо на основание или на теплоизоляционный слой.
4. Армирующая фибра для бетона. Бывает двух видов: металлическая и полипропиленовая. Полимерное волокно придает бетону стойкость к трещинообразованию при усадке, к колебаниям температур, усиливает водоотталкивающие свойства.
Металлическая фибра повышает устойчивость бетона к вибрациям. Заменяя арматурную сетку стальной фиброй, экономят время (элементы вводятся прямо в миксер), уменьшают толщину стяжки. Микротрещины при этом теряют способность к расширению.
5. Комбинированное армирование. В дополнение к каркасу, смонтированному в нижнем участке покрытия, его верхний слой наполняют фиброй – так осуществляется защита бетонной стяжки пола от трещин. Метод применяется для всей поверхности или в местах увеличенных нагрузок (там, где пол примыкает к стенам или колоннам). Дозировать фибру следует согласно инструкциям.
Основные этапы армирования бетонного покрытия
Наиболее трудоемким является возведение пола из бетона с грунтовым основанием. Вначале, по технологии, укладывается гравийно-песчаная смесь, затем фундаментная плита, парабарьерная пленка, термо- и гидроизоляция. Далее монтируют армированный слой бетона.
1. В зависимости от толщины стяжки, в частном строительстве ее укрепляют каркасом из прутков или проволочной сеткой. Диаметр арматуры для армирования берется из интервала от 8 до 20, а проволока – от 4 до 6 мм. Размер ячейки выдерживают от 10 до 20 см.
2. Каркас из цельных прутков вяжут с помощью проволоки диаметром 2 – 3 мм, слои каркаса крепят на ребрах. Если в ход идут обрезки материала, их соединяют внахлест с заходом полметра.
3. Готовая конструкция укладывается на фиксаторах («стульчиках») на уровне около 3,5 см от основания. При заливке стальные элементы должны быть в середине бетонного слоя – при этом нагрузки равномерно распределяются по поверхности покрытия, обеспечивается его механическая стойкость, отсутствует коррозия металла.
Расход арматуры на армирование пола
В таблице 1 приведены данные для сеточного варианта арматуры, а в таблице 2 – для одинарного армирования стальными стержнями от 10 до 16 мм.
Материал, на 1 м2 пола | Размер ячейки, см | ||
10 х 10 | 15 х 15 | 20 х 20 | |
| Сетка Вр (4 – 6 мм), м2 | 1,1 Экономия электроэнергии до 50%! Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца! Это нужно знать каждому, чтобы сэкономить! Описание и отзывы Заказать со скидкой | 1,15 | 1,2 |
| Фиксатор, шт. | |||
| Вязочная проволока 0,8 мм, кг | 0,036 | 0,031 | 0,019 |
Материал, на 1 м2 пола | Размер ячейки, см | ||
10 х 10 | 15 х 15 | 20 х 20 | |
| Арматура АIII 10 мм, кг | 12,7 | 8,5 | 6,4 |
| Арматура АIII 12 мм, кг | 18,3 | 12,2 | 9,2 |
| Арматура АIII 16 мм, кг | 32,6 | 21,7 | 16,3 |
| Фиксатор, шт. | |||
| Вязочная проволока 0,8 мм, кг | 0,065 | 0,06 | 0,032 |
Армирование стяжки улучшает свойства бетона, особенно если выбранный метод соответствует расчетным нагрузкам на пол и его толщине – при этом достигаются оптимальные соотношение прочности, износостойкости и экономичности бетонного покрытия.
Хождение по сеткам при заливке
Основная проблема при укладке смеси для пола по грунту – возможный сдвиг сеток бетоном или обувью рабочих. Чтобы обеспечить абсолютную неподвижность карт, потребуется уложить прокладки под каждый третий угол ячеек решетки, что экономически не целесообразно.
Поэтому применяется несколько способов:
изготовление «дорожек» – бетон засыпается от входной двери помещения к дальнему углу, распределяется под решеткой, позволяя ходить по ней без сдвига;
Хождение по «дорожкам» из бетона.
укладка и постепенная перестановка трапов – доски или щиты, укладываемые поверх сетки, увеличивающие поверхность опирания и равномерное распределение веса рабочего.
Работа по выравниванию стяжки с передвигаемых настилов.
Маяки для выравнивания стяжки плавающей.
Таким образом, армирование конструкции пола по грунту можно осуществить собственными силами с учетом вышеприведенных требований.
Самое читаемое
Это интересно: Изготовление арматурного каркаса ленточного фундамента — изучаем во всех подробностях

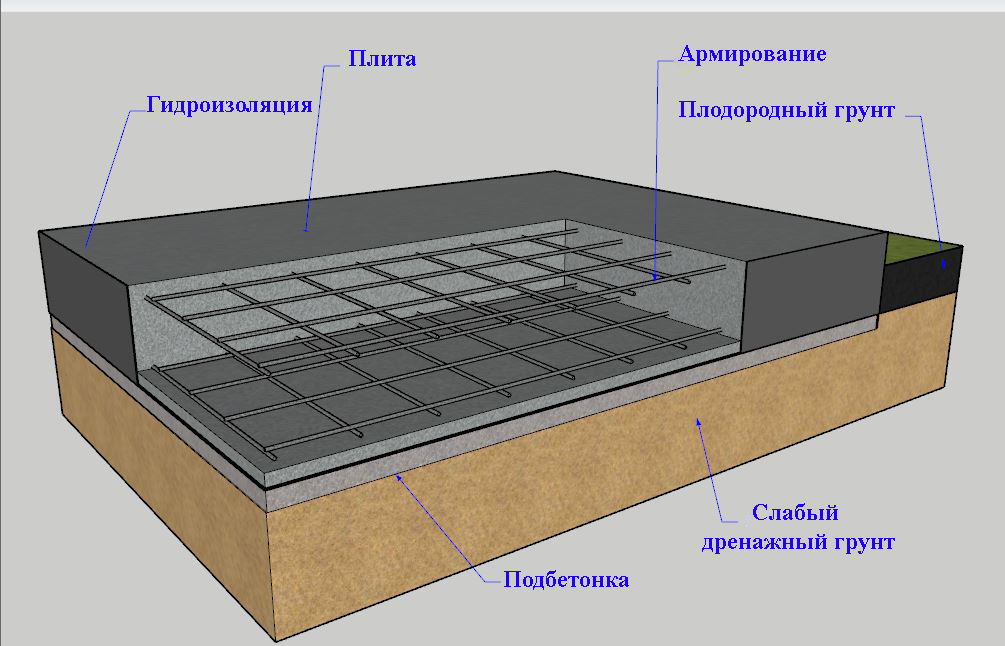

Плитный фундамент на ленте в доме без цокольного этажа
Этот тип опорной конструкции считается надежнее и прочнее, так как монолит опирается еще и на почву. После того как была сделана лента, проводятся следующие работы:
- Внутреннее пространство засыпается, и подушка утрамбовывается.
- Укладывается гидроизоляция, слой которой зависит от климата в регионе.
- Собирается и укладывается арматурный каркас.
- Заливается плита, и бетон утрамбовывается электровибратором.
Остается подождать до полного высыхания бетонной смеси, после чего строительство возобновляется.
Обустройство подушки
Перед тем как залить монолитную плиту на ленточный фундамент, необходимо соорудить подушку из песка. Последний не должен содержать в составе глину или другие вещества, способные удерживать воду. Часто подушку делают из сочетания песка с измельченным щебнем.
Опалубка под монолит
После сооружения подушки из деревянных досок делается опалубка. Ее нужно поднять на 15 см выше предстоящей бетонной заливки. В деревянном каркасе не допускаются зазоры более 3 мм, но лучше, если их вообще нет.
Опалубка укрепляется и фиксируется снаружи опорами, установленными под наклоном. Их задача не дать каркасу осесть или опрокинуться под давлением раствора.

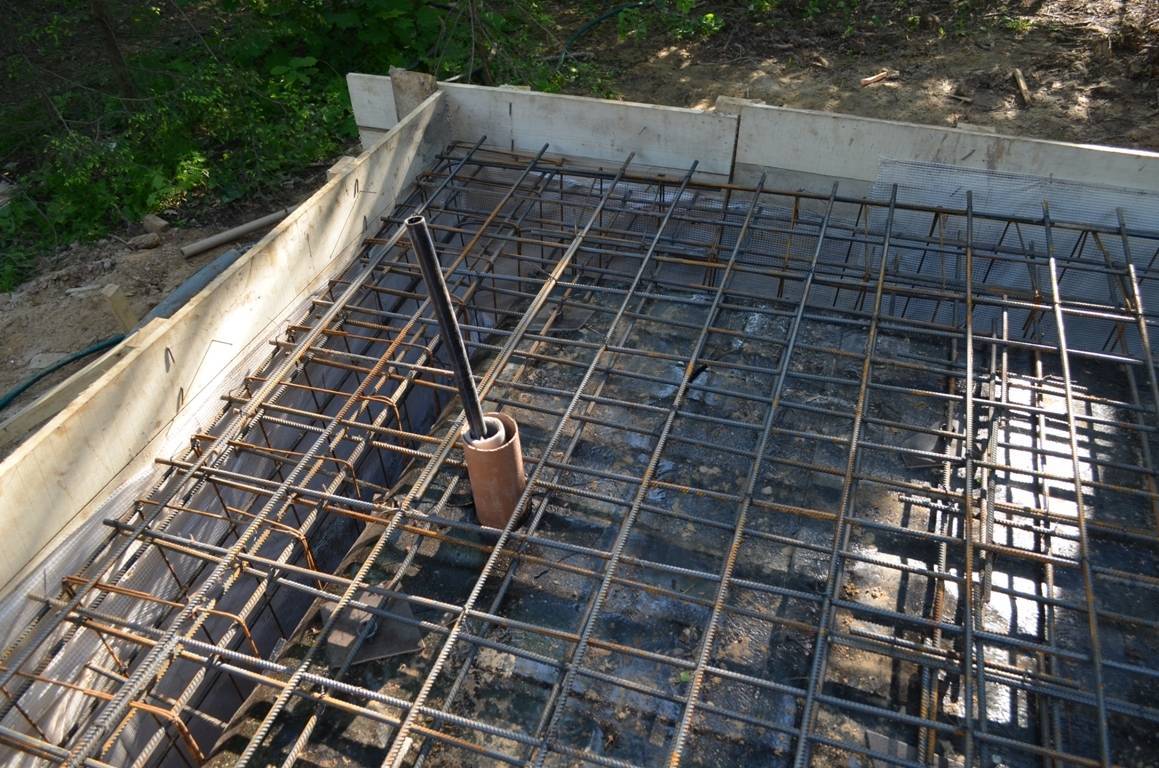

Этап армирования
Для него потребуются стальные прутья, сечение которых подбирается в зависимости от типа и веса строения. Из них нужно связать две сетки и установить внутри ленты: нижнюю в 5 см от подушки на опоры, а вторую над ней.
Заливка плиты поверх ленты
Чтобы основание получилось монолитным, заливка делается по всему пространству между элементами ленты
Важно, чтобы толща бетона была одинаковая, а его слои ложились равномерно. Сделать это вручную трудно, поэтому стоит воспользоваться устройством с подвижным лотком, которое подсоединяется к бетономешалке
Таким образом раствор подается равномерно, без перепадов высоты до самого верха арматуры, закрывая ее минимум на 5 см.
Заливка бетона
Чтобы было удобно заливать бетон в сетки, над лентой устанавливаются мостки. Стоя на них, также будет легко утрамбовывать плиту электровибратором.
Созданный монолит должен высыхать равномерно, поэтому его нужно защитить от солнечных лучей, накрыв, например, пленкой. Также первые дни следует поливать всю площадь плиты для компенсации влажности водой, иначе по ней пойдут трещины.
Метод 3: армирование полимерными сетками
Это один из наиболее простых способов армирования. В основном применяется не для особого укрепления конструкции стяжки, а для предотвращения растрескивания бетона или цементного раствора во время полного высыхания и незначительных деформациях. Часто сетку кладут прямо на основание, особенно если это пленка, расположенная на насыпной подушке или слое теплоизоляции, чтобы предотвратить образование трещин с нижней стороны стяжки.
Наиболее широкое применение полимерные сетки нашли в процессе армирования наливного пола. Связано это с простотой ее распределения и особенностями технологии самих наливных полов. При их формировании основное стремление направленно на уменьшение объема затраченного раствора и толщины результирующего слоя и для этого не пригодны варианты армирования с использованием проволоки-катанки, и тем более арматуры.
Несколько советов и рекомендаций
Помимо основных требований для стяжки можно использовать еще несколько полезных материалов, чтобы снизить растрескивание верхнего слоя и возникновение глубоких дыр. Рекомендуется технология отделения заливки от других горизонтальных поверхностей, таких как:
- стены;
- колонны;
- перегородки.
Для этого нужно использовать демпферную ленту, закрыв ею все стены и стыки.
Демпферная лента
Не стоит также пытаться сделать стяжку на деревянную основу. Она очень быстро рассыплется и полностью отойдет от дерева. Если другого выхода нет, тогда стоит рассмотреть вариант установки сборного пола. При использовании технологии полусухой отделки необходимо постелить пленку между бетоном и сухой смесью, чтобы влага не собиралась на поверхности пола. Также рекомендуется смешивать раствор с крупнозернистым речным песком, так как он не содержит глину, и имеет лучшее сцепление с цементом.
Армирование
Это обязательный этап. Для него используются стальные прутья, диаметр которых зависит от веса строящегося здания и может составлять от 8 до 16 мм. То есть, чем выше нагрузка, тем толще должен быть прут.
Арматурная сетка
Прутья арматуры располагают на расстоянии 30–40 см, чтобы создать из них сетку, но если дом большой или используются тяжелые материалы для стен, то его сокращают. Таким способом вяжутся две сетки, расположенные по горизонтали:
- Нижняя устанавливается в 5 см от подушки. Чтобы она не касалась подушки, опытные строители делают ее с опорой, например, ставят небольшие блоки.
- Верхняя соединяется с нижней по продольным прутьям путем вязки.
- После сборки сетки заливаются бетоном.
Чтобы последняя процедура была качественной, используется специальный глубинный вибратор.
Фиброволокно
Принцип использования фибры в качестве арматуры для стяжки существенно отличается от армирования сетками.

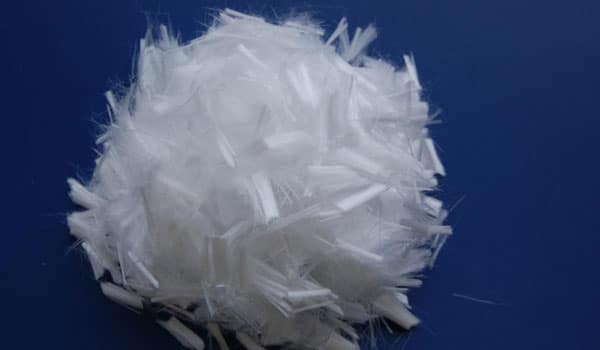

Фибру – волокна базальта, стекла, полипропилена, металла, в сухом виде добавляют к ингредиентам раствора или бетона. При застывании пола фибра дает эффект прочного монолита, хорошо защищает поверхность пола от микротрещин, но от значительного механического воздействия не спасет.
Армированная фиброй стяжка укладывается и выравнивается по маякам, так же, как бетон или раствор на другие виды арматуры.
Если фибру использовать одновременно с металлической или полипропиленовой сеткой, получается суперпрочное покрытие.
При работе с фиброй, добавлять ее нужно небольшими порциями в растворную смесь, дожидаясь полного распределения волокон в бетономешалке или другой емкости. Если добавить одновременно всю отмеренную «порцию», фибра может сбиться в бесформенный комок.
Толщина стяжки в квартире
Черновые полы в квартире, в большинстве своем, выполняются в виде плит перекрытий. При производстве ремонтных работ люди задаются вопросом — выдержит ли дополнительный вес стяжки черновые полы и какой толщины ее сделать.
Произведем расчет на примере квартиры 44 м²:
средняя масса 1 куб. м бетона (с запасом) — 2300-2500 кг, а средняя масса 1 м³ цементно-песчаной стяжки — 1800 кг. Определяем площадь заливки: площадь квартиры умножаем на высоту стяжки 8 см — 44•0,08=3,52 м³. Масса бетонной стяжки: 3,52*2500=8800 кг. Масса цементно-песчаной стяжки: 3,52•1800=6336 кг. Нагрузка на плиту перекрытия: при бетонной стяжке 8800/44=200 кг/кв. м², а при цементно-песчаной стяжке 6336/44=144 кг/кв. м². Как правило, для пустотных плит толщиной 220 мм допустимая нагрузка — 450 кг/кв. м² (есть и 600, и 800 кг/кв. м²). Таким образом, при заливке 7-8 см стяжки плите перекрытия ничего не угрожает.
Из вышеописанного получаем, что оптимальная толщина стяжки для квартиры составляет 7 — 8 см. Конечно это усредненные значения, так имеется целый ряд дополнительных факторов, таких как высота потолков, высота дверных проемов. Полы в квартире иногда делают неодноуровневыми, так для кухни и ванной специально понижают высоту стяжки. Делают это на случай порыва воды.
Основные этапы монтажа опалубки для монолитного перекрытия
Монолитная плита перекрытия монтируется после возведения несущих стен до расчетного уровня. Опалубка представляет собой конструкцию, собранную из листов влагостойкой фанеры и вертикальных опор. Влажность фанерных листов не должна превышать 25%. Опорами могут служить телескопические стойки из металлических труб или деревянные брусья.
Чтобы опалубка имела необходимый запас прочности (для плит толщиной не более 300 мм), ее монтаж выполняют в следующем порядке.
- Отступив от стены 200-250 мм устанавливают опоры под всей площадью будущего перекрытия. Расстояние между опорами – 1 м.
- Поверх опор укладывают брус сечением 50×150 мм, ориентируя его вдоль длинной стороны опалубки. Расстояние между брусьями – 2 м. Края брусьев должны быть прикреплены к стене.
- Поперек брусьев укладывают с шагом 500 мм еще один ряд брусьев. В местах пересечения элементы прочно соединяются гвоздями.
- Выполняется проверка вертикального положения опор и горизонтальность конструкции, собранной из брусьев. При выявлении отклонения под опоры подкладывают куски фанеры для выравнивания.
- При использовании деревянных опор (для этого годится брус сечением 150×150 мм) устанавливают раскосы из досок толщиной 30 мм для дополнительного укрепления конструкции.
- На поверхности несущих стен и перегородок собираются вертикальные боковые детали каркаса опалубки, поверх горизонтальной обрешетки из брусьев настилаются листы фанеры.
Виды армирования
Монолитный вариант
При таком способе армирующий каркас строится из арматуры. Применяемая арматура может иметь диаметр 6-40 мм. Зависит это от проекта или требуемой прочности конструкции. Армирование бетонных полов частных домов в большинстве случаев производится арматурой, имеющей диаметр 10-20 мм.
Армирующая сетка “вяжется” при помощи проволоки из стали толщиной 2-3 мм. Причем при ее формировании делаются ячейки с размерами 100-200 мм.
Схема устройства армированного бетонного пола.
Затем несколько слоев сетки (в основном два) крепится на подъемных ребрах. Лучше для работ использовать целые куски арматуры как по длине, так и по ширине. Если расход арматуры слишком велик, то можно использовать обрезки, но при этом крепление производится внахлест с заходом друг на друга, составляющим не менее 0,5 м. Затем армированный каркас заливается бетоном.
Для формирования каркаса из арматуры может применяться и сварка. Но для производства таких работ своими руками нужно иметь сварочный аппарат и опыт работы. Нарушенная технология работ часто приводит к истончению арматуры в местах стыков.
Армирование при помощи сеток
Менее сложным типом укрепления конструкции полов является армирующая сетка, изготовленная из проволоки. Таким способом возможно усиление бетонного пола, имеющего толщину менее 80 мм (используется для формирования многослойной основы на грунте или для усиления стяжки пола в местах, подверженных особым нагрузкам, к примеру, в ванной, кухне, гараже или прихожей). Система армирования практически не отличается от монолитного армирования. Итог – установленная на высоте 20-30 мм сетка заливается раствором бетона.
Исполнение сетки может быть как сварным, так и вязанным. Существуют и уже готовые сетки из металла для армирования. Достаточно будет их уложить слоем на поверхности пола с напуском в 1-2 ячейки и связать проволокой. Расход на такую сетку в денежном эквиваленте не намного выше, чем при самостоятельном изготовлении. Зато экономится время и увеличивается надежность.
Полимерные сетки
Схема расчета армирования бетонного пола.
Использование полимерной сетки является одним из самых простых способов армирования. Такой способ часто используется не для усиления конструкции пола, а чтобы не допустить растрескивания бетона в процессе высыхания и при малых деформациях. Сетка устанавливается непосредственно на основание пола, особенно если оно покрыто пленкой, расположенной на насыпи (подушке) или на теплоизоляции, для предотвращения появления трещин с обратной стороны стяжки.
Полимерные сетки широко используются для армирования наливного бетонного пола. Это обусловлено легкостью их укладки и технологическим особенностям наливных полов. Формирование полов с применением полимерных сеток значительно сокращает объем необходимого бетона и толщину конечного его слоя.
Добавки к бетону
Сегодня в строительстве все большую популярность приобретает использование фиброволокна, представляющего собой волокна полимеров толщиной около 15 мкм. При добавлении его в бетон укрепляется слой стяжки и предотвращается появление микротрещин при высыхании.
Даже при небольших нарушениях условий правильной сушки и схватывания бетона образование микротрещин значительно сокращается.
Комбинированное армирование
Чтобы сократить затраты на армирование в случаях, когда слой арматуры снизу испытывает нагрузку на прогиб, а для верхнего слоя можно использовать фибру, применяют комбинированный вид армирования. Строительство нижнего слоя выполняется из арматуры класса А III и диаметром 10-14 мм как дополнение, в роли объемного армирования выступает стальная фибра.
Работы по армированию бетонных полов при помощи металлической фибры являются несложными и экономически выгодными. Ко всему прочему, использование микрофибры способствует упрочнению и улучшению качества всей конструкции из бетона при ее эксплуатации.
Условное обозначения по выбору армирования бетонного пола.
- Любой способ армирования может содержать в бетоне добавки в виде пластификаторов или микрофибры. Единственным условием является соблюдение инструкций по их использованию и дозированию.
- Процесс формирования бетонного пола включает в себя большое количество тонкостей и этапов помимо армирования. Для получения надежного основания требуется их полное выполнение.
- Самым сложным является процесс возведения и армирования бетонных полов непосредственно на грунте. До производства работ по бетонной стяжке и армированию должны укладываться слои, содержащие песок, гравий, тепло- и гидроизоляцию. При нарушении технологии такого послойного строительства армирование не принесет никакой пользы.
http://1pobetonu.ru
Новые технологии армирования
С недавнего времени, на строительном рынке появился новый материал, используемый для укрепления бетоно – цементных слоев вместо железных сеток. Данный материал обладает лучшими качествами, он дешевле и достигается идеальный результат. Его название – полипропиленовое волокно или фибра. Достоинства волокон уже оценили многие строители, благодаря чему фибра стала еще более популярна. Бетон с волокнами можно заливать и самостоятельно, они нисколько не усложняют процесс.
Фибро-волокно, сливаясь с бетоном, улучшает его технические характеристики, делает пол прочным, изменяя его структуру, и улучшая природные свойства цемента. Такие полы рекомендуются в общественных помещениях с большой эксплуатационной нагрузкой. Количество материала на каждый квадратный метр рассчитывается индивидуально с учетом толщины пола, получаемой нагрузки и других аспектов. Это высококачественное вещество, действует практически сразу, полностью исключает появление даже самых мелких трещинок.
Современные строительные материалы, разработанные по высоким технологиям, вытесняют старые методы отделки, значительно улучшая качество производимых работ, снижая всевозможные риски, связанные со сферой строительства.
Стекловолокно
Разновидности стекловолокна
На рынке существует несколько типов стекловолокна или фибры. Чаще всего можно встретить материалы с маркировками:
- С – Chemical;
- E – Electric;
- AR – Alkaline Resistant.
Последняя маркировка обозначает материал, устойчивый к щелочному и кислотному воздействию. Это прекрасный материал, чтобы сделать армирование , по высшему классу. В его состав входит двуокись циркония в соотношении 20 процентов. Оптимальная длина волокон составляет от 12-ти до 18-ти сантиметров. В одном килограмме содержится около двух миллионов волокон минимально допустимой длины.
Еще одна особенность и показатель практичности фибры – расход материала на квадратный метр. В среднем это около 35-50 грамм на каждый метр в квадрате. Этого достаточно чтобы обеспечить максимальную прочность бетона после его полного высыхания.

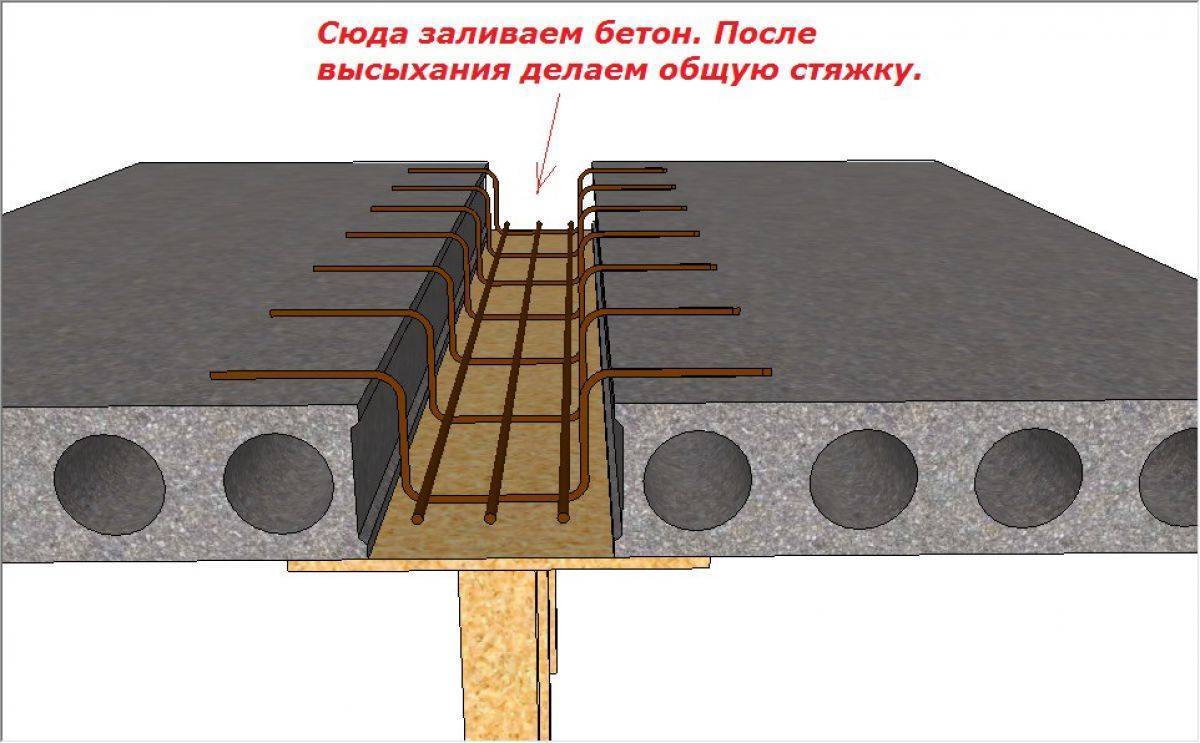

Армирование и обвязка
После монтажа опалубки ее смазывают антиадгезивным составом и начинают укладку арматуры. На венцах и опорных ребрах прутья увязывают в квадрат, сохраняя со всех сторон минимально допустимый защитный слой. Основной массив перекрытия армируется сеткой. Нижний слой укладывают на пластиковые «сухари», контролирующие сохранение нижнего защитного слоя. Сетку перевязывают на пересечении каждого третьего прута.

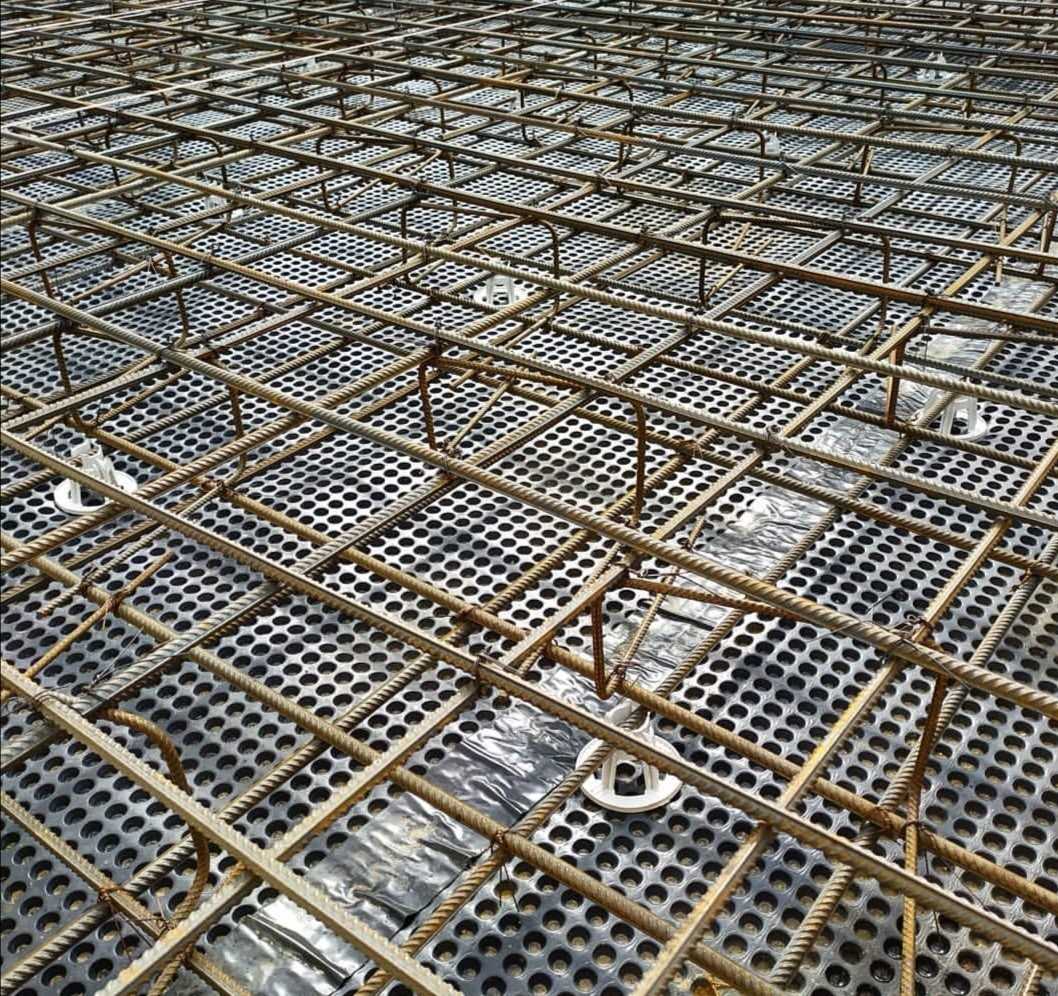

После обвязки нижней сетки на нее устанавливают промежуточные фиксаторы через 100 см в шахматном порядке. Для усиления опоры на стены монтируют торцевые фиксаторы. Эти элементы помогают сохранять проектное расстояние между двумя плоскостями армирования.
Смонтированную верхнюю сетку связывают с нижней соединительными скобами. После завершения монтажа армирующая конструкция должна быть как одно целое и легко воспринимать нагрузку от ходящих по ней людей.
Монтаж опалубки разных типов

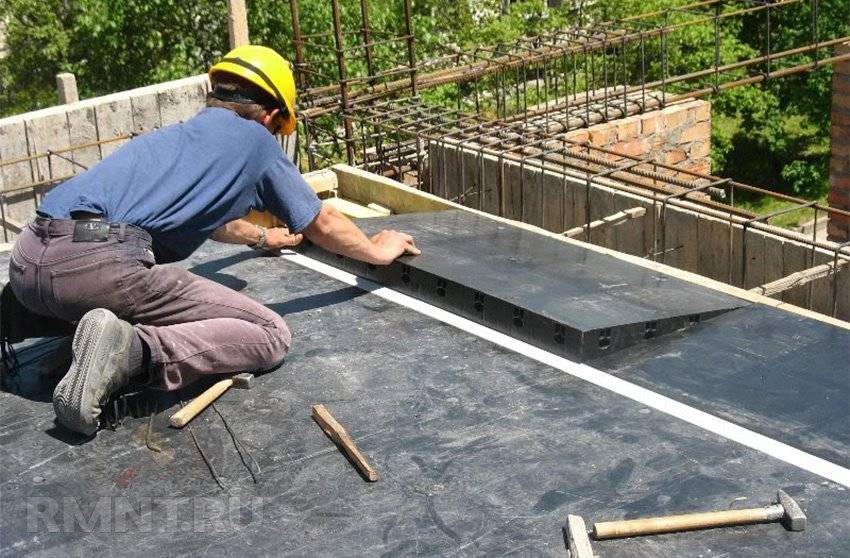

Опалубка должна выдерживать нагрузку в 500-1100 кг/м 2 , включая динамическое воздействие падающего бетона. Для создания плоскости опалубки могут быть использованы:
- Пластиковые листы многоразовой опалубки.
- Влагостойкая фанера толщиной 17-23 мм.
- ОСП толщиной 20-26 мм.
Края плит должны плотно прилегать к стенам, не допускается использование опалубки с зазорами на стыках более 2 мм, если не планируется застилать поверхность гидроизолирующей пленкой.

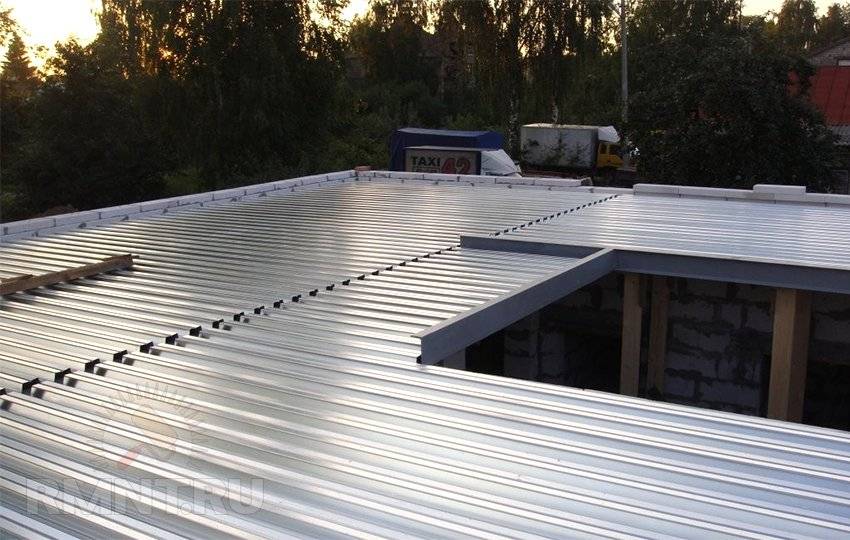

Иногда разумно делать опалубку несъемной, используя для этого профилированные листы , ориентируя их узкой полкой вниз. Их располагают вдоль плиты, чтобы волны при заливке образовывали многочисленные ребра жесткости. Расчет толщины ведется от нижнего ребра, таким образом экономия бетонной смеси составляет 20-25%. При этом высота гребня не должна превышать трети общей толщины плиты. Если опалубку снимать не планируется, в нее вкручивают саморезы с резиновой шайбой и привязывают их тонкой проволокой к арматуре.

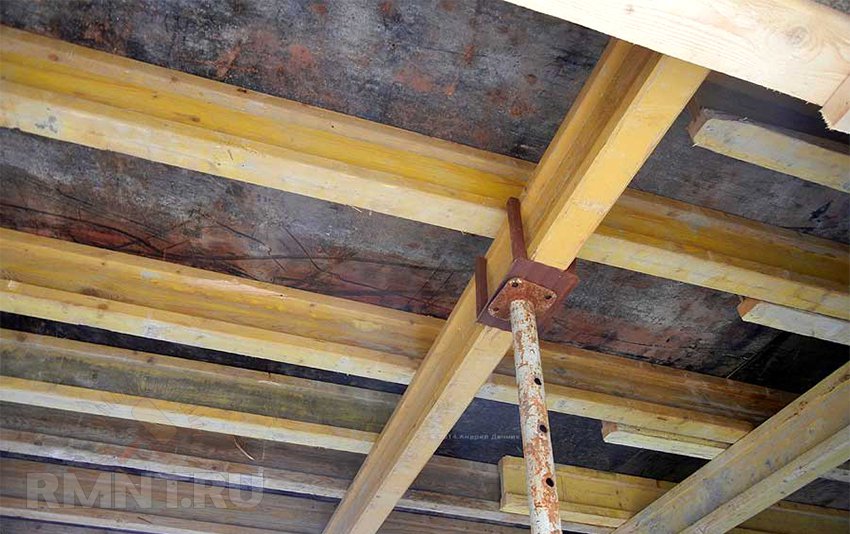

Монтаж опалубки начинают с размещения стоек: это могут быть либо стальные телескопические стойки с треногой и унивилкой, либо древесина без пороков сечением не менее 100 см 2 . Каждая стойка должна быть связана с двумя соседними наклонными связями из дюймовой доски. Стойки монтируют по линиям балок, расстояние между которыми, в зависимости от толщины плиты 150-400 мм, составляет:
- 190-240 см при толщине фанеры до 20 мм;
- 210-260 см при толщине фанеры от 21см.
При этом расстояние между стойками одной балки, в зависимости от промежутка между ними, составляет:
- от 140 до 200 см при пролете до 150 см;
- от 120 до 180 см при пролете 160-210 см;
- от 100 до 140 см при пролете 210-250 см.
Основные балки, как правило, выполнены из бруса 100х100 мм. На них поперек с шагом 500-650 см укладывают вторичные балки, которые имеют сечение в 50% основных. Если опалубка из профилированного листа, шаг вторичных балок равен 3,5 расстояниям между волнами.
Вертикальную опалубку монтируют из подпорных щитов, приложенных к внешней стене здания. Часто по периметру укладывают блоки газобетона толщиной 80-100 мм, чтобы скрыть пояс перекрытия.
Основные преимущества армирования и отличия от обычной стяжки
И хотя внешне стяжка обычная и укрепленная ничем не отличаются, все же это – два разных типа чернового пола. И разница между ними очень велика. Главное отличие – это наличие дополнительного слоя в виде армирующей стеки. Также существенное отличие наблюдается среди монтажных и эксплуатационных характеристик. Например, уложить бетон ровным слоем на кривом полу гораздо проще, используя армирующую сетку – она позволит легко выровнять основание. В случае затопления помещения стяжка с армирующим слоем гораздо лучше перенесет эту ситуацию.
Самостоятельное армирование стяжки пола
Достоинства укрепленной стяжки:
- увеличение эксплуатационных показателей пола;
- повышение прочности и сопротивляемости воздействию различных факторов;
- снижение риска возникновения трещин;
- уменьшение толщины слоя стяжки;
- экономия строительных растворов;
- возможность легко справиться с большими неровностями пола.
Армирование стяжки пола сеткой
