Для чего и как производится армирование свай, применяемых для возведения свайного фундамента?

Бурение скважины

Схема установки винтовых свай с подвижным кожухом.

Сначала выполняют бурение скважины ручным строительным буром. Количество необходимых свай определяют в зависимости от веса будущего здания. Конструкцию свай определяют в зависимости от нагрузок от перегородок, кровли, пола и эксплуатационных нагрузок. Максимальный диаметр применяемого ручного бура 300 мм.

Строители при бурении прикладывают минимальные усилия благодаря улучшенному расположению лопастей бура. Длину штанги бура можно регулировать. Это позволяет выполнять скважины глубиной до 5 м. Можно применять бур, имеющий устройство для уширения нижнего участка скважины.

Так создается опорная пята для свай. Это позволяет сократить количество свай и сэкономить бетон. Если необходимо выполнить скважины большего диаметра, то нужно прилагать довольно большие усилия. Для бурения таких скважин применяют моторизированные, электрические буры.

Например, электрический ямобур применяется для бурения скважин опор линий электропередач. При этом можно выполнить скважины глубиной до 4 м и диаметром до 1 м. Применяются также буровые машины на базе колесного трактора и грузовых машин.

Устройство опалубки и ростверка

Для удаления образовавшихся воздушных пузырьков потребуется специальная вибрационная машинка. Также необходимо уплотнить бетонный состав и сформировать хорошую основу. Торчащие отрезки арматуры далее закрепятся в толще ростверка. Если образовались зазоры между сваями и обсадкой, они устраняются песочной смесью. Как правило, армирование буронабивных свай диаметром 30 см происходит гораздо чаще, чем с другими размерами. Подобная конструкция хорошо держит дома, которым необходим фундамент с большой глубиной залегания.

Установка арматуры

Следующий этап заключается в устройстве опалубки и засыпке песка в траншее. Это нужно для амортизационного эффекта дома. Далее, происходит армирование опоры здания, монтируются связанные решетки из арматуры. Следующим слоем кладется ростверк и производится последняя стадия бетонирования основания.

Использование ростверка на этом этапе жизненно важно для фундамента. Он является прочным каркасом, который будет противостоять всем разрушительным силам извне, во время длительной эксплуатации объекта

До полной готовности и сушки фундамента должно пройти несколько дней.

Преимущества и недостатки бурозаливного фундамента

Каждый вариант основания для здания обладает своими преимуществами и недостатками. Бурозаливной фундамент востребован в строительстве на участках со сложным грунтом, но перед сооружением этой основы следует знать её основные особенности:

• высокий уровень надёжности;
• защита здания от грунтовых вод;
• пригодность для строительства на мягком грунте;
• невысокие затраты на строительные материалы;
• непродолжительный период возведения.

Основной минус бурозаливного основания заключается в том, что такой фундамент подходит лишь для малоэтажного строительства нетяжелых зданий. Именно поэтому его часто используют при возведении частных домов до трёх этажей в высоту.

Как устроен свайный фундамент

Свайный фундамент – это опорная конструкция под здание, состоящая из отдельно стоящих свай или свайного поля. Обычно их изготавливают из железобетона, но возможно использование не армированного бетона или бутобетона, что несколько уменьшает стоимость конструкции. Для повышения прочности и экономии бетона производят армирование свайного фундамента. В качестве арматуры обычно используется прутья из гладкой или профилированной стали. Фундаментные сваи обязательно устанавливают под углами здания, на пересечении внутренних несущих стен между собой и с наружными стенами. Если между обязательными сваями расстояние от 2 до 2,5 м и более, то между ними устраивают и промежуточные.

Как выполняется армирование ЖБ свай

Рис. 2.0: Вязка армокаркаса проволокой

Технология

• Арматурные прутья болгаркой нарезаются на отрезки требуемой длины. Имеет смысл заготавливать материалы предварительно, чтобы потом одним заходом сделать каркасы для всех свай;
• Подготавливаются прутья для поперечных перемычек – их можно выгнуть, придав стержням требуемую округлую форму, либо разрезать на 4 отдельных куска, которые впоследствии будут привариваться по боковым контурам продольного каркаса;
• Имея в наличии исходный материал начинается сборка армокракасов – два продольных прутка укладываются параллельно друг другу и соединяют в трех местах (по центру, снизу и сверху) поперечными перемычками. Далее аналогичным образом свариваются оставшиеся два прутка, после чего заготовки стыкуются между собой;
• По завершению сборки каркасов арматура покрывается антикоррозийным грунтом.

Рис. 2.1: Сварной арматурный каркас

• После проходки скважины на требуемую глубину ее дно устилается геотекстилем либо рубероидом;
• Поверх геотекстиля делается 10 сантиметровая подсыпка из мелкофракционного щебня;
• Из рубероида скручивается цилиндр (фиксируется скотчем) высотой равный размеру продольных прутьев, и опускается в скважину;
• Подготовленный армокракас устанавливается внутри опалубки;
• Скважина заполняется бетонной смесью (класс бетона – М200 либо М300). После заливки бетон штыкуется арматурным прутком с целью удаления из смеси полостей воздуха.

Рис. 2.2: Скважина под набивную сваю перед заливкой бетоном

Расчет свайно-ростверкового фундамента

Расчет комбинированного основания с железобетонным ростверком состоит из двух частей:

Расчет свайного поля

Структура и принцип расчета зависит от типа используемых опор. Для винтовых опор при расчете определяется их диаметр, размер лопастей, глубина заложения, расстояние между сваями. Рассчитывая буронабивные опоры необходимо определить глубину, диаметр и шаг, а также произвести дополнительный расчет армирования.

Расчет железобетонного монолитного ростверка

Цель расчета монолитного ростверка свайного фундамента заключается в вычислении продавливания конструкции, ее возможности противостоять изгибающим нагрузкам и определении прочности сечения при воздействии поперечных сил. Процесс расчета подробно описан в СНиП 3.03.01-87, СП «Проектирование и устройство свайных фундаментов» и ГОСТ Р 52086-2003. В сфере частного домостроения производить эти сложные расчеты не целесообразно. Достаточно определить основные размеры обвязки для свайного фундамента:

Глубина заложения ростверка

Глубина заложения напрямую зависит от того, какой тип фундамента был выбран. Напомним, что относительно уровня земли свайно-ростверковый фундамент может быть висячим, повышенным, мелко- и глубоко заглубленным. Свайная часть комбинированного свайно-ростверкового фундамента закладывается как минимум на глубину промерзания почв. Оптимальная глубина заложения ростверка — 10-30 см ниже нулевого уровня. Чем тяжелее масса дома, тем больше должен заглубляться ростверк.

Если ростверк недостаточно заглублен, то фундамент может дать усадку, которая приведет к исчезновению воздушной прослойки между грунтом и монолитной лентой.

Ширина ростверка свайного фундамента

Ширина обвязочной монолитной ленты определяется по формуле:

В = М/L*R

где: В — ширина ленты;
М — масса дома (материалы + нагрузки);
L — длина ростверка;
R – коэффициент несущей способности грунта, определяемый по таблицам в СНиП.

Высота ростверка свайного фундамента

Высота зависит от типа стройматериала, из которого будет возводиться дом. Под газобетон достаточно высоты 40 см, для силикатных блоков — 50 см, более тяжелых материалов — 60 см. Относительно ширины высота ростверка должна составлять 90-110%.

Если ростверк будет одновременно являться цоколем дома, то следует сделать его повыше — 50-60 см. Это необходимо для устройства продухов, которые располагаются на высоте 30-40 см от нулевой отметки.

Рекомендуем к прочтению Свайный фундамент с ростверком под газобетон
Подробнее

Пример расчета ростверка для свайного фундамента: строится дом из газобетона с длиной несущих стен 100 м на плотных песках с использованием винтовых опор диаметром 108 мм. Масса дома составляет 55 т. Заглубление ростверка, учитывая массу строения, принимаем 0,2 м. Рассчитываем ширину: В = 55 т/100 м * 75. Ширина составляет 41 см (по другому расчету 10,8 см + 30 см = 40,8 см). Высота ростверка будет составлять 40 см, из которых 20 см будет заглублено под землю.

Армирование ростверка

Ростверк служит для равномерной передачи нагрузки от домостроения через столбы на плотные слои грунта. Он предохраняет постройку от чрезмерной усадки в местах наибольшей несущей нагрузки. Он бывает висячий или заглубленный в грунт.

Армирование выполняют двумя рядами металлических стержней, уложенных вдоль бетонной ленты. Верхний и нижний ряды прутьев соединяют с помощью вертикальных и горизонтальных перемычек.

В качестве перемычек применяют:

• Выгнутую в виде хомутов арматуру прямоугольной формы. Ее изготавливают из гладких металлических стержней класса А, сечением 8-10 мм.
• Прутья приваривают к верхнему и нижнему продольным рядам. Все элементы должны быть изготовлены из одного материала.

В продольных рядах стержни монтируют с шагом 10 сантиметров по 3-4 ряда стержней в каждом поясе. Перемычки устанавливают на расстоянии 200-300 мм. Вертикальные стержни крепят с шагом, не менее 40 см друг от друга.

Арматура должна быть спрятана в бетон. При взаимодействии с воздухом и осадками она со временем начнет разрушаться.

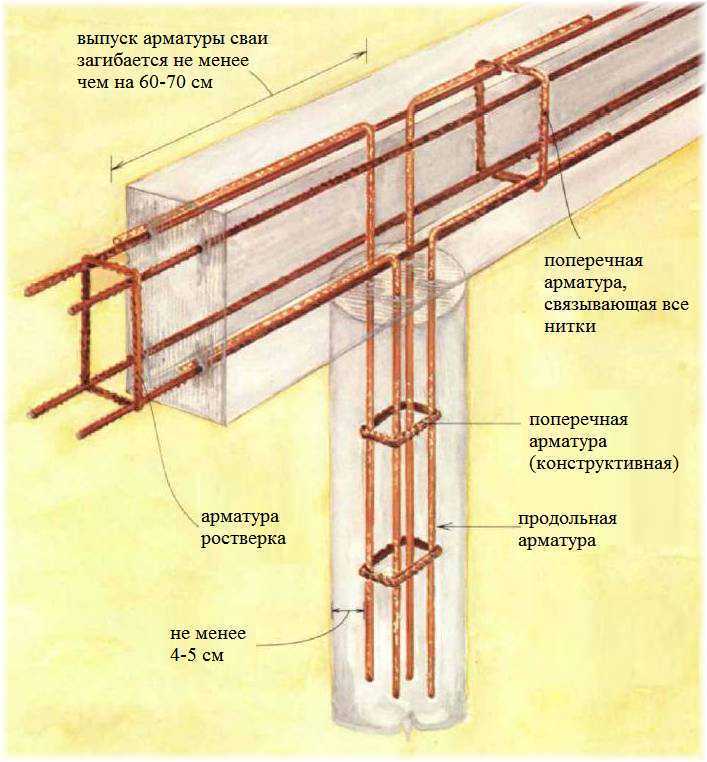

После обрезки свай до нужного размера, из них будет выступать арматура. Она будет использоваться в качестве соединительного элемента между ростверком и столбами.

Перед началом армирования рассчитывают нагрузки, делают чертеж расположения арматурного каркаса.

Свайный фундамент с ростверком.

Пошаговая инструкция по армированию ростверка:

1. Монтируют опалубку, следят, чтобы ее боковые стенки располагались строго по уровню.
2. Металлические стержни скрепляют между собой по 3-4 штуки проволокой и опускают в опалубку. Перемычки устанавливают на расстоянии друг от друга 200-400 мм.
3. Углы соединяют с помощью гнутых Г- и П-образных профилей.
4. Арматура должна отступать от опалубки по 50 мм с каждой стороны и снизу, чтобы впоследствии не оказалось, что ее края выступают из бетонной ленты.

Стальной каркас должен располагаться строго по горизонтальному и вертикальному уровню. От этого зависит качество ростверка и надежность дома.

Диаметр применяемых свай должен быть не менее 30 см, количество стальных прутьев в продольном поясе от 3 и более штук, припуск арматуры под монтаж ростверка предусматривают не менее 50 см.

Нюансы строительства столбчатого фундамента представлены на видео:

Чтобы дом имел длительный срок эксплуатации, был прочным и надежным, а также не давал неравномерной усадки, нужно выполнять армирование столбчатого фундамента и ростверка. Должны быть выполнены все расчеты в зависимости от типа грунта и веса будущего дома.

Для чего необходим чертеж

Чертеж позволяет:

• определить потребность в стальных прутках для сборки;
• изготовить силовую конструкцию в соответствии с документацией.

Армирование Ленточного Фундамента

В профессионально выполненном чертеже содержатся следующие сведения:

• габариты каркаса;
• диаметр стержней;
• профиль прутков;
• шаг между проволочными перемычками;
• интервал между силовой арматурой;
• конструктивные особенности пояса.

На основании чертежа можно самостоятельно рассчитать длину стержней в поясах и общее количество перемычек. После разбивки применяемой арматуры по сортаментам, несложно рассчитать общую длину путем суммирования. Для заказа прутков необходимо знать их общий вес. Для этого суммарный метраж по каждому типоразмеру следует умножить на вес погонного метра для конкретного стержня.

Для обеспечения необходимой прочности следует вместо электросварки использовать вязальную проволоку для соединения элементов. Сварка создает зоны напряжений, а вязальная проволока прочно соединяет прутки, не нарушая структуры металла. Зная, что для обеспечения фиксации двух прутков требуется 25–30 см, несложно рассчитать общую потребность в вязальной проволоке. Для этого следует перемножить количество стыков на указанную длину.

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры

При армировании фундамента на буронабивных сваях следует учитывать следующие факторы

1.

Бетон хорошо выдерживает нагрузки на сжатие, но не является стойким к нагрузкам на разрыв и сдвиг.

2.

Для предотвращения разрушения фундамента под воздействием этих нагрузок, его необходимо армировать.

3.

Армирование фундамента позволяет равномерно распределить нагрузки по всей конструкции из железобетона и предотвратить его разрушение.

4.

Для армирования используется стальная или композитная рифленая строительная арматура. Арматура закладывается по всей длине сваи!

5.

Для предотвращения осыпания грунта и обеспечения надежного армирования и бетонирования используется несъемная опалубка. В качестве опалубки используют:

• Цилиндры из рубероида.
• Асбоцементные трубы.
• Полиэтиленовые трубы.

6.

Фундаменты из буронабивных свой армируются с помощью пространственных арматурных каркасов.

7.

Основную «работу», связанную с компенсацией и распределением нагрузок, выполняет продольные стержни арматуры, т.е. арматура, расположенная вдоль длины сваи.

8.

Минимальное количество стержней продольной арматуры — 4.

10.

Арматурный каркас формируется при помощи поперечных хомутов, также изготавливаемых из рифленой строительной арматуры.

11.

Максимальное расстояние между поперечными хомутами — 30 см.

12.

Продольные стержни арматуры и хомуты связываются между собой вязальной проволокой или свариваются.

Обратите внимание! Варить можно только арматуру в маркировке которой присутствует индекс «С» — пригодна для сваривания

Виды по размещению

В соответствии с размещением ростверка касательно уровня земли есть несколько вариантов его конструкции. Выбор конкретного проекта осуществляют в соответствии с требованиями к основанию, особенностями территории, будущего здания.

Высокий

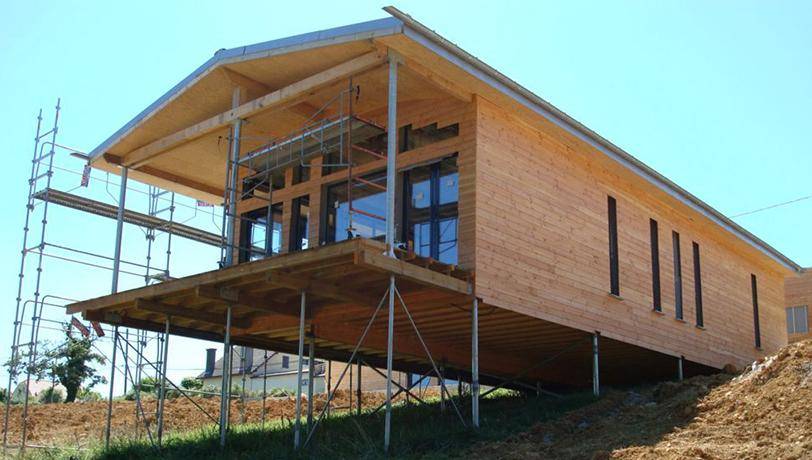

Высокий ростверк находится на 25 сантиметров и более над поверхностью почвы. Благодаря такому варианту удается добиться дополнительной вентиляции пола и исключить риск появления сырости и плесени. Возвышение ростверка над землей позволяет регулярно осматривать состояние фундамента, выполнять ремонт вовремя.

Подпольное пространство можно использовать для хранения инструмента, садового инвентаря, других вещей. Основной недостаток данного типа ростверка – отсутствие возможности создать полноценное подвальное помещение.

Повышенный

Повышенный ростверк самый популярный в строительстве, находится на уровне грунта. Основанием под ленту выступает песчано-гравийная подушка толщиной в 10-15 сантиметров, для ее сооружения удаляют нужный объем грунта, заменяя его на гравий. Таким образом удается обустроить противопучинистую подушку, которая не дает грунту подниматься при морозе.

Подушка из гравия понижает уровень влажности в грунте, не позволяет под фундаментом скапливаться воде. Основной плюс данного типа ростверка – отсутствие между грунтом и перекрытием продуваемого пространства, что значительно улучшает теплосберегающие характеристики.

Заглубленный

Такой ростверк находится ниже уровня земли, в специальной траншее, куда устанавливаются сваи, монтируется опалубка с последующей заливкой бетонным раствором. Помещение на таком фундаменте получается долговечным, надежным, с прекрасными теплосберегающими свойствами.

Устройство монолитного ростверка

Устройство ростверка производится в несколько этапов:

• возведение опалубки;
• армирование;
• заливка бетоном

Устройство опалубки

Рассмотрим наиболее распространенный способ устройства опалубки монолитного ростверка:

• размечаются края будущей опалубки. По линиям разметки с шагом 50-90 см в грунт забиваются бруски сечением 50х50 мм (строго вертикально!). Получится два ряда колышков, вбитых по периметру будущего ростверка;
• каждую пару колышков, стоящих напротив друг друга, надо соединить такими же брусками (поверху);
• на каждую полученную П-образную конструкцию из брусков набить доску шириной 3-4 см. ее верхний срез должен располагаться на уровне днища будущей опалубки;
• укладываются горизонтальные доски, в которых предварительно вырезаются отверстия под сваи;
• устанавливаются вертикальные стенки опалубки и приколачиваются гвоздями к брускам, стоящим вертикально;
• собранная опалубка изнутри выстилается полиэтиленовой пленкой.

Вы хотите узнать как расчитать расстояние между сваями фундамента?

  Плюсы и минусы свайно-винтового фундамента

Вас очень интересует устройство теплого пола электрического под плитку.

Армирование ростверка

Арматурный каркас должен быть полностью утоплен в бетон со всех сторон. Поэтому, прежде чем приступать к армированию, надо на дно опалубки (в поперечном направлении) уложить бруски любой ширины, но одинаковой толщины – от 30 до 50 мм.

Нижний ряд арматурных стержней укладывается на бруски и связывается между собой. Связи должны обеспечивать одинаковое расстояние между стержнями.

Верхний ряд (пояс) арматурного каркаса подвешивается к поперечным брускам, которыми мы связали стойки опалубки. Далее верхний и нижний пояса связываются между собой.

В результате получается каркас, подвешенный на проволочках.

Количество арматуры

Необходимое количество арматуры можно подсчитать, исходя из соотношения площади поперечного сечения ростверка и суммы сечений всех стержней. Оно составляет 1000:1. Порядок расчета следующий:
— умножьте ширину ростверка на его высоту и поделите результат на 1000;
— полученное число разделите на площадь сечения одного стержня.
В результате таких несложных расчетов вы определите минимально необходимое количество арматуры».

При этом следует учесть, что между рядами арматуры должно быть не более 150 мм.

Заливка ростверка

Для заливки ростверка применяются бетоны марок М300 и М350. Во время заполнения опалубки бетонной смесью ее обязательно штыкуют, чтобы выгнать воздух, который может оказаться «запертым» в толще бетона.

Это можно делать при помощи арматурного прутка. Более прогрессивный метод – применение специального вибратора. Покупать его дорого, да и нет смысла – не так уж часто частный домовладелец занимается строительными работами. Но это оборудование можно взять в аренду.

Вот, собственно, и весь перечень работ, которые придется выполнить домашнему мастеру при устройстве свайно-ростверкового фундамента. После затвердения бетона можно приступать к возведению здания.

Видео строительства фундамента на буронабивных сваях с монолитным ростверком.

Материалы для изготовления

Выбор материала для изготовления ростверка зависит от нескольких факторов:

• типа фундамента;
• нагрузки на фундамент;
• типа грунта;
• высоты грунтовых вод.

Железобетон

Наиболее удобный вариант ростверка для бетонных свай — надежный, стабильный, долговечный и распространенный материал. Изготавливают из стальной арматуры и бетона, образующих прочную и износостойкую конструкцию. Используется в строительстве тяжелых многоэтажных зданий и промышленных объектов, реже — для загородного жилья .

Различают сборные и монолитные железобетонные ростверки. Сборные изготавливают в заводских условиях и собирают на площадке.

• преимущества — прочность и легкость монтажа;
• недостатки — необходимость использования грузоподъемной техники и гидроизоляции соединительных узлов.

Арматура в виде плоского или объемного каркаса многократно повышает прочность, затвердевший бетон хорошо переносит нагрузки при сжатии.

Металл

Используется двутавр или швеллер. Профильный прокат обеспечивает жесткость и прочность конструкции. Металлический ростверк подходит для одноэтажных домов и в свайно-винтовых фундаментах. Металл прикрепляют к оголовкам свай сваркой.

Металлические сваи и ростверк требуют предварительной защитной обработки, так как они подвержены коррозии. Обычно используют на пучинистых грунтах.

• преимущества — жесткая и надежная конструкция;
• недостатки — необходимость использования крановой техники, обработки швов из-за коррозийной неустойчивости сварочных соединений.

Дерево

Деревянный брус или короб из доски под ростверки используют для легких деревянных или каркасно-щитовых домов. Между брусьями и сваями следует уложить гидроизоляцию из толя или рубероида. Чтобы сохранить древесину от гниения, необходимо обработать элементы специальной биозащитной пропиткой.

Брусья к сваям прикрепляют кронштейнами или болтами. Этот материал сейчас почти не используется.

• преимущества — конструкции легкие и недорогие, быстрый монтаж;
• недостатки — невысокая прочность, необходимость дополнительной обработки.

Бетон

Используется для небольших строений при максимальном количестве опор. Оголовки свай должны быть заглублены в бетон ростверка минимум на 10 см. Отсутствие арматуры не позволяет сильно нагружать подобные конструкции, критичны нагрузки на изгиб. Специалисты не рекомендуют использовать этот тип ростверков.

• преимущества — простота и дешевизна;
• недостатки — ненадежность.

Что нужно знать про свайный фундамент?

Монтаж арматур

Фундамент на буронабивных сваях идеально подходит для небольших частных строений. Причем плюсы здесь очевидные: уменьшение финансовых затрат, повышение безопасности и долговечности постройки. Нагрузка на фундамент будет идти равномерно, даже самое сложное строение его не исказит. Следует подчеркнуть, что согласно снип, каркас для армирования может быть круглой или квадратной формы сечения.

Несмотря на доступность сделать процесс армирования своими руками, это достаточно сложная процедура, нужно знать много нюансов:

• Обнаружив на дне пробуренной скважины воду даже в малых количествах, она должна быть немедленно откачена, еще перед заливкой бетона;
• Труба из рубероида обязательна для подвижных почв. Когда застывает бетон, он не должен смешиваться с водой, иначе жидкость потечет в почву, что может привести к постепенному разрушению конструкции. Без рубероида действие мороза будет сильнее проявляться на сваях. Бетон должен быть постоянно влажным до полного застывания. Если он сухой, то нарушаются его прочностные способности. Только рубероид способен предотвратить утечку цементного молока в грунт;
• В процессе соединения ростверка со столбами вертикальные стержни располагаются выше высоты заливаемых свай. Расстояние равняется +3 см к высоте ростверка;
• Через ростверк передается основная нагрузка постройки на грунт. На пучинистой почве его устанавливают на высоте 120-200 мм;
• После установки каркаса в скважину бетон лучше подавать слоями.

Общие данные о буронабивных сваях

Буронабивные и буросекущие сваи могут состоять лишь из бетона, однако новые железобетонные конструкции имеют более высокие эксплуатационные характеристики за счет применения арматуры. Несмотря на кажущуюся сложность данной технологии, абсолютно все этапы их изготовления могут быть выполнены и неподготовленными лицами без специального образования. Помните, что армирование буронабивных свай – эта относительно простая технология, которая позволит значительно укрепить фундамент Вашего дома.

Для проведения работ по созданию подобного фундамента Вам потребуются некоторые специфические инструменты:

• Автоматический бур – в зависимости от глубины, на которую необходимо погрузить сваю, бур выбирается соответствующей мощности и длины бурильной рукояти. Конечно, если глубина невелика, то можно применять обычные ручные садовые буры, однако гораздо эффективнее и быстрее работы будут проведены с автономным бензорубом или буровой установкой;
• Одна или несколько бетономешалок, совковые лопаты, мастерки и ведра;
• Болгарка с минимальным набором дисков для работы с арматурой;

Кроме всего прочего, перед началом работ необходимо проверить запас необходимых материалов, среди которых обязательно наличие:

• Обсадных труб или рубероида;
• Арматуры для усиления или армирования буронабивных свай;
• Необходимое количество цемента, песка, щебня – для создания раствора бетона надлежащего качества;

Помните, что обеспечив себя всем необходимым заранее, Вы сведете к минимуму временные потери в будущем.

Какие сваи армируются

Важно: армированию подлежат все виды железобетонных свай – забивные, буронабивные и буроинъекционные.

Армирование буронабивных и буроинъекционных конструкций

виды свай

• При монтаже свай буронабивного типа первоначально в грунте пробуривается скважина, после проходки полости на требуемую глубину в нее с помощью крана устанавливается продольно-поперечный армокаркас. Далее в устье скважины монтируется бетонолитная труба и полость заполняется бетонной смесью;
• Скважины для буроинъекционных свай разрабатываются специальными буровыми колоннами, во внутренней части которых присутствует канал для нагнетания бетона. Заполнения полости бетоном происходит сразу же по завершению ее проходки, и уже в бетон посредством вибропогружателя загружается каркас из арматуры.

Рис. 1.8: Погружение армокаркаса в скважину под буронабивную сваю

набивных железобетонных конструкций

Расположение свай в ростверке

В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.

Расположение свай на плане дома

Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.

Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд,  иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.

Как расставить на плане дома самостоятельно

При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба,  обязательно закладывают сваи в углах и  в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.

Сначала расставляют сваи по углам, потом под местами примыкания несущих стен

Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).

Устройство ростверка свайного фундамента

Ростверк – решетка из монолитного железобетона, соединяющая оголовки. Устраивается для размещения несущих наружных и внутренних стен.

Ростверк бывает:

• низкий или заглубленный – верхняя плоскость или срез находится на уровне или ниже уровня грунта, в этом случае он схож с мелкозаглубленным фундаментом, но от него отличается опорой не на грунт, а на сваи;
• повышенный или поверхностный – нижняя плоскость находится на грунте, но не опирается на него, на пучинистых грунтах требуется песчаная подушка;
• высокий или приподнятый – при пучениях грунт его не достает, требует устройства забирки – легкой стенки от грунта до ростверка.

Конструкция ростверка может быть:

• сборной – готовые балки устанавливаются концами на забитые сваи, стыки соединяют цементно-песчаным раствором;
• сборно-монолитной – готовые балки делают с выпусками арматуры, стыки арматуры сваривают и в опалубке заливают бетоном;
• монолитной – арматурные каркасы балок ростверка устанавливают в опалубку, соединяют по определенным правилам и заливают бетоном.

О правилах устройства ростверков и армирования стыков стен и углов смотри тут (статьи «Армирование ленточного фундамента» и «Армирование столбчатого фундамента»).

Армирование свайно-ростверкового фундамента

Армирование ростверка свайного фундамента обязательная процедура. В любой железобетонной конструкции основную нагрузку берет на себя арматура, поэтому для увеличения прочности и несущей способности будущего фундамента требуется его армирование. Наша компания имеет большой опыт возведения различных типов фундаментов и готова предложить Вам свои услуги. Мы осуществляем бесплатный выезд специалиста по всей Ленинградской области для консультации и помощи в выборе типа фундамента.

Стоимость армирования ростверка, руб.

Вязка арматурного каркаса (без учета материала)	15000 руб./тонна
Вязка арматурного каркаса (с учетом арматуры d12мм)	45000 руб./тонна
*Стоимость работ по изготовлению арматурного каркаса может варьироваться в зависимости от сложности конструкции и условий проведения работ.Также мы выполняем дополнительные работы по проектированию домов, канализаций, дренажных систем, систем водоснабжения. **Более точную стоимость проведения дренажных работ вы можете узнать позвонив нам.

Преимущества свайных фундаментов очевидны. Этот вид основания имеет меньшую стоимость, чем ленточная или монолитная система. Конструкция из свай и ростверка отличается высокой прочностью, надежностью. Армирование свайно-ростверкового фундамента является обязательным условием. Эта процедура обеспечивает созданной системе способность выдерживать нагрузку, которую создает дом. Армированная конструкция в течение многих лет будет сохранять свою целостность.

Армирование свайной ростверковой конструкции

Перед тем, как сделать расчет количества материалов, необходимо составить чертежи будущей конструкции. Армирование свайного фундамента выполняется, если в создании системы используются буронабивные сваи и ростверк. Винтовым элементам укрепление при помощи арматуры не требуется. В работе потребуются рифленые прутья из металла. Их толщина составляет 10-14 мм, зависит от степени нагрузки на систему из ростверка и свай.

В расчете количества материала для ростверковых свай нужно ориентироваться на строительные нормы. Для каждого элемента потребуется 4 прута. Их длина равна высоте сваи, к которой нужно прибавить 35 см. Они потребуются для создания связки ростверка и свайных опор. К примеру, если в конструкцию входит 20 буронабивных ростверковых элементов высотой 2 метра, для их армирования потребуется: 20х4х2,35=188м.

Можно соединять элементы при помощи сварки. Но специалисты рекомендуют использовать такие способы, только если армирование буронабивного фундамента выполняется с применением проволоки марки «С». В остальных случаях применяется соединение проволочными петлями.

Армирование ростверка

Осуществляя расчет армирования ростверка свайного фундамента, нужно учитывать, что каркас состоит из двух поясов, соединенных вертикальными прутьями. В создании поясов применяется только ребристая арматура, обеспечивающая надежное сцепление с бетоном. Вертикальные прутья могут быть гладкими, они не несут нагрузки, лишь соединяют пояса.

Армирование ростверков свайных фундаментов начинается с формирования нижней части конструкции. Ей необходимо обеспечить идеальное горизонтальное положение. Для этого используются:

• бруски,
• кирпичи,
• специальные пластиковые бобышки.

При выборе длины шага необходимо исключить риск прогибания арматуры. Крайние прутья должны находиться в 3-4 см от стенок опалубки.

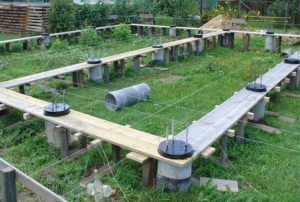

В армировании свайно-ленточного фундамента, ростверкового на буронабивных сваях верхний пояс создается с использованием подвесов. Рассчитывая длину этих элементов, необходимо учитывать, что над прутьями должен быть слой раствора высотой около 4 см. Созданные пояса соединяются вертикальными прутьями, фиксируются с арматурой, выступающей над сваями. После создания каркаса выполняется заливка бетона.

От того, насколько качественно будут созданы металлические каркасы для бетонных ростверковых конструкций, напрямую зависит прочность, долговечность здания. Не стоит подвергать его риску. Поручите выполнение расчетов профессиональным специалистам нашей компании.

Перезвоним в удобное Вам время!
