Как армировать плиту перекрытия?

Преимущества и недостатки монолитно-каркасной технологии

Монолитные армированные стены имеют такие преимущества:

• цельная конструкция без швов прочная и надежная, ее не продувает, не образуются температурные мосты;
• гладкая ровная поверхность позволяет приступить к отделочным работам без предварительной подготовки;
• сооружения здания в короткие сроки;
• монолитные дома имеют свободную планировку;
• повышенный срок службы железобетонных сооружений;
• сложные архитектурные криволинейные элементы и арки выполняются достаточно легко.

Недостатки монолитных стен:

• низкая звукоизоляция;
• обязательное утепление стен;
• способность бетона проводить вибрации.

Дополнительное упрочнение, расчет пролета

Дополнительное упрочнение единичных усиленных мест (областей высокой перегрузкой и наличия отверстий) выполняется единичными железными прутьями протяженностью с 400 – 1500 мм, в зависимости от нагрузок и длины пролетов:

• нижняя часть сетки – посреди плиты;
• верхняя часть – располагается на опорах.

Опорная арматура предохраняет плиту от растрескивания в пристенных местах.

Расчет плиты арматуры для плиты перекрытия должен быть выполнен с абсолютной точностью, так как именно от этого процесса будет зависеть надежность всей конструкции в целом. Некоторый эксперты в сфере расчета арматуры для плиты перекрытия утверждают, что расчет должен быть составлен уникально практически для каждого случая, так как различны множество факторов, в том числе и размеры самой плиты.

Стоит учесть, что металлопрокат будет оказывать огромное влияние на несущую способность перекрытия. А преимуществом используемой сетки, является сокращение толщины всей конструкции в целом, но это после всех выполненных “черновых работ”.

В абсолютно любой постройки лучшим гарантом качества выполнения работы, будет правильный и точный расчет арматуры для плиты перекрытия. И при выполнении самого расчета, необходимо соблюсти все нормы технологического прогресса, многие из которых указаны выше.

Особенности и схема армирования

Современная технология возведения малоэтажных жилых и коммерческих зданий предусматривает заливку плит перекрытия непосредственно на их постоянном месторасположении. Это единственно возможное решение для сооружений, имеющих сложную геометрию.

Кроме того, изготавливая плиту перекрытия самостоятельно, застройщик существенно удешевляет ее стоимость и получает потолок без межплитных швов при всех прочих равных условиях: необходимой несущей способности и долговечности.

Для того чтобы указанные факторы присутствовали, перед заливкой бетона необходимо выполнить одинарное или двойное армирование плиты перекрытия, стальной либо композитной арматурой.

Обычно, чертеж армирование плиты перекрытия разрабатывается инженером-строителем строго индивидуально. При расчете армирования плиты перекрытия и составлении схемы армирования учитываются нагрузки на конструкцию, габариты пролета и места концентрации нагрузок.

Сложный участок в плане концентрации нагрузок – это касание колонн стенок и арок, соприкосновение с технологическими отверстиями, место установки камина и т.п. Поэтому здесь будет рассмотрен частный случай армирования плиты перекрытия частного дома между первым и вторым этажом. Основные этапы технологии армирования:

Расчет толщины плиты перекрытия. Толщина перекрытия находится в прямой зависимости от наибольшей длины пролета, в метрах разделенной на 30, но не менее 150 мм. Другими словами берется самый большой размер плиты между опорами и делится на 30. Например, при длине пролета 6 м, толщина конструкции оставляет 6/30=200 мм. Сборка и установка опалубки. Подготовка к вязке каркаса. Арматурный каркас плиты перекрытия представляет собой пространственную конструкцию, состоящую из верхнего армирования плиты перекрытия, нижнего армирования плиты перекрытия и дистанцирующих элементов соединенных в единое целое вязальной проволокой. Для создания пояса усиления используют арматурный прут класса A-III по ГОСТ 5781–82, диаметром 8-14 мм. Для соединения элементов в единое целое используют отожженную стальную проволоку диаметром 1-1,5 мм

Дистанцирующиеся элементы приобретаются в строительных магазинах или на сайтах компаний производителей

Важно! Конструкция каркаса должна располагаться в толще плиты. Выходы металлических элементов наружу не допускаются

В общем случае, наружные поверхности каркаса должны быть защищены слоем бетона толщиной не менее 1 диаметр арматуры. Для обеспечения требуемой толщины защитного слоя используют подручные материалы (кусочки деревянных планок, кусочки кирпича и т.п.) или специальные «покупные» дистанцирующие элементы. Вязка нижнего армирования. В общем случае шаг армирования плиты перекрытия принимается 200х200 мм. На дистанцирующие элементы, с шагом 200 мм выкладываются продольные стержни. Поверх продольных стержней с шагом 200 мм выкладывается поперечное армирование плиты перекрытия. Далее по всей площади пояса арматуры распределяются дистанцирующиеся элементы для присоединения второго пояса. Вязка прутьев и дистанцирующихся элементов производится во всех местах пересечения, по всему периметру каркаса. Вязка верхнего армирования. Проводится аналогично нижней конструкции. При этом созданная сетка из арматурных прутьев присоединяется к верхней части дистанцирующих элементов. Конструкция готова к заливке бетоном.

Инструмент для вязания. Для соединения прутьев и дистанцирующих элементов можно использовать: самодельный или готовый ручной крючок (цена 280-300 рублей), полуавтоматические клещи (цена 1 000 рублей), автоматический пистолет для вязки арматуры (цена 160 000 рублей) или обычные слесарные плоскогубцы.

Перечисленный инструмент обеспечивает примерно одинаковое качество вязки. Разница заключается в скорости. К примеру, автоматический пистолет ускоряет процесс вязания в 5 раз по отношению к вязанию ручным крючком или плоскогубцами.

Однако, если стоит задача изготовить одну или несколько плит перекрытия, экономически целесообразно пользоваться последними двумя вариантами ручного инструмента или взять автоматический пистолет в аренду.

Армирование безригельной и железобетонной плиты

Использование безригельной плиты позволяет работать как упругая пластина и имеет в любом сечении нормальные и касательные напряжения.

Имеется три варианта систем армирования данной плиты:

• Первая система – двухпутная. Заключается в том, что стержни арматуры расположены взаимно перпендикулярно направлению параллельным линиям колон.
• Вторая система – четырехпутная. В ней, кроме взаимно перпендикулярных линий, направленных параллельно колонн, стержни арматуры расположены также по диагоналям. Таким образом, вырисовываются четыре направления стержней арматуры: продольное, поперечное, два по диагонали.
• Третья система – кольцевая. Подразумевает под собой отдельные концентрические кольца, которые размещаются в разных зонах плиты, где они делятся на центральную (А), междуопорную (В), опорную (С) зону.

В свою очередь, применение железобетонных плит – надежный вариант для перекрытий потому, что они имеют высокую прочность, способны выдерживать большие нагрузки. При одном перекрытии равномерно распределяют нагрузку по стене, имеют адекватную цену и несложную конструкцию.

Дополнительное армирование перекрытий – достоинства и слабые стороны

Необходимость усиления бетонных перекрытий связана с характеристиками бетона. Бетонный массив способен воспринимать повышенные сжимающие нагрузки, однако восприимчив к растягивающим усилиям и влиянию изгибающих моментов. Бетон не способен самостоятельно демпфировать нагрузки и требует дополнительного армирования. Для компенсации растягивающих усилий и сохранения целостности железобетонных конструкций выполняется дополнительное армирование плит перекрытий.

Бетонная плита, прочность которой увеличена за счет дополнительного армирования, – надежная конструкция, отличающаяся рядом достоинств. Основные преимущества:

• продолжительный ресурс эксплуатации. Благодаря увеличенному запасу прочности, срок использования усиленной железобетонной конструкции исчисляется десятилетиями;
• отсутствие стыковых швов, а также гладкая поверхность потолков и полов. Отсутствует необходимость в выполнении дорогих и трудоемких отделочных работ;
• уменьшенная масса монолитной конструкции перекрытия по сравнению с покупными железобетонными панелями. Это значительно снижает нагрузку на фундаментное основание;
• повышенные прочностные характеристики. Сочетание свойств стальной арматуры и бетона позволяет повысить прочность основания и обеспечить его целостность при повышенных нагрузках;
• увеличенная надежность железобетонной конструкции. Устойчивость к воздействию нагрузок, действующих в различных направлениях, достигается за счет армирования. Усиленные перекрытия способны воспринимать от 0,5 до 0,8 т на каждый квадратный метр поверхности;
• пожарная безопасность. Использование негорючих стройматериалов обеспечивает огнестойкость конструкции. Плита способна длительное время сохранять целостность под воздействием повышенной температуры и открытого огня;

Такая конструкция весит заметно ниже по сравнению с готовыми железобетонными плитами, однако, на ее прочность данный фактор не влияет

• уменьшенный объем затрат по сравнению с использованием для формирования перекрытий стандартных панелей. Расходы на сооружение монолитного перекрытия существенно меньше по сравнению с аналогичной конструкцией сборного типа;
• отсутствие необходимости в использовании специальной грузоподъемной техники и такелажной оснастки. Для формирования монолитной плиты не требуется подъемный кран;
• равномерная передача усилий от монолитной плиты на несущие стены строения или опорные колонны. В результате выравнивания нагрузок снижается вероятность образования трещин.

Среди остальных достоинств следует отметить возможность заливки перекрытия нестандартной конфигурации. Это позволяет возводить строения различного уровня сложности с нестандартной планировкой. Серьезным плюсом является возможность выполнять межэтажные проемы и коммуникационные отверстия на этапе бетонирования.

Наряду с достоинствами имеются также и слабые стороны:

• повышенная трудоемкость выполнения мероприятий по сборке арматурного каркаса;
• увеличенная продолжительность процесса гидратации цемента и, соответственно, набора бетоном эксплуатационной прочности.

Устройство опалубки и монтаж арматуры

Опалубка и арматурный каркас

При правильном подходе к работе можно достичь результата, который будет не хуже, чем при использовании плит заводского изготовления.

Потребуется:

• болгарка;
• рулетка;
• крючок для вязания проволоки;
• ножовка по дереву;
• пластиковые вставки и распорки;
• отожженная проволока или стяжки;
• уровень;
• материал для опалубки;
• арматура;
• малярная кисть;
• средство против коррозии;
• метизы (гвозди, болты, саморезы).

Рекомендуется армировать перекрытие в такой последовательности:

1. Проведение расчетов, составление схемы, закупка материалов.
2. Установка опор для горизонтальной части опалубки. Для этого используются трубы, стойки, выкладываются столбы из кирпича и газоблоков.
3. Монтаж площадки. Применяются плотные щиты из фанеры, листового металла, шифера или пластика. Стыки делаются на подпорках, поверх площадки укладывается плотный целлофан. Края проклеиваются скотчем.
4. Основание выравнивается с помощью установки прокладок или регулировкой высоты стоек. Если нужно встроить трубы для коммуникаций, это делается на данном этапе.
5. Проводится сборка каркаса на установленные маяки из пластика.
6. Устанавливается опалубка. На ее бортики заводится ранее уложенный целлофан. Края остова фиксируются распорками к опалубке.

После этого проводится заливка формы бетоном. Поверхность раствора выравнивается и заглаживается.

https://youtube.com/watch?v=uSgj73zeBh4

Возможные варианты и основные правила армирования

Несмотря на различные типы, размеры, условия использования и схемы монтажа и армирования, для всех плит действуют некоторые одинаковые правила:

1. Плиты от 8 м в длину и перекрытия пролетов устанавливаются при использовании высокопрочной решетки.
2. При армировании применяют сварочные стеки, для изготовления которых на расстоянии до 60 см используют прутья диаметром более 6 мм.
3. Толщину монолитной плиты рассчитывают по отношению к ширине перекрытия в соотношении 1:30 (при меньшем соотношении используют в дополнение прутья).
4. Армируют в один слой, если плита не достигает 15 см в толщине. Если толщина свыше 15 см, армирование делают двухслойным.
5. Опалубку следует выполнять по всей длине.
6. В том месте, где опора делается на колоннах, необходимо продумать вспомогательное укрепление из базовой решетки, ее добавочного усиления, укрепления краев и углов плит перекрытия и несущих стен.

Рабочее давление на монолитное перекрытие происходит вниз и размещается на платформе равномерно. Сжимающая нагрузка происходит вверху плиты, она отлично выдерживается бетоном без использования дополнительных укреплений. В это же время нижняя часть получает нагрузку на растягивание. Именно нижний арматурный слой в таких условиях примет большее давление.

Надежное армирование монолитного фундамента

Использованием исключительно одного, пусть даже качественного бетона, нельзя обеспечить надежность и долговечность конструкции. В плитном монолитном фундаменте бетон – это только строительный материал, а оптимальную прочность, способность нейтрализовать внешние воздействия от нагрузок можно только благодаря арматурному поясу.

Изготовление плиты по нестандартным размерам

Если же необходимо изготовить плиту по своим размерам для отдельного участка, то все данные необходимо пересчитывать. При этом стоит учитывать, что если требуется конструкция с крепкой основой, то армирование плиты проводится путем протяжки арматуры в соответствии с заданными индивидуальными размерами, а также с соблюдением требуемого расстояния между арматурой. Эти показатели зависят напрямую от площади, которую эта плита займет в конструкции здания, будь то перекрытие или стена.

Если длина плиты больше номинальной и составляет 8 м (и более), то необходимо применять для её качественного армирования особую напряженную сетку, которая состоит из высокопрочных канатов

Так как плита опирается на конструкцию колонн с отсутствующими капителями, важно усилить участки, которые ложатся на верхнюю часть дальних опор. Это достигается путем придания дополнительного армирования, которое не даст плите продавиться или прогнуться во время дальнейшей эксплуатации

Если покупать стандартные сетки, изготовленные путем сваривания, то они прекрасно подойдут для армирования каркаса монолитных плит.

Прутья, диаметр которых меньше 6 мм, не выполнят свою роль, которая заключается в увеличении прочности плиты на изгиб, поэтому подойдет арматура с диаметром от 8 до 14 мм.

От вас потребуются всего два хорошо вам известных параметра:

– размеры помещения; – тип подбираемой плиты (ПК или ПБ).

Подробнее

• Размеры помещения. Длину и ширину помещения вы можете принимать в любом направлении. Программа разложит плиты так, чтобы несущие стены всегда были расположены вдоль наименьшего пролета.
• Подбираемый тип плиты: ПК или ПБ. Для частного застройщика разницы в типах плит ПК (плиты перекрытий с круглыми пустотами) и ПБ (многопустотные плиты перекрытий стендового безопалубочного формования) нет. Отличия имеются лишь в отдельных монтажных узлах, деталях анкеровки, номенклатуре.

Скорее всего, ваш выбор типа плиты будет основан на финансовых соображениях и возможностях поставщика стройматериалов. В том случае, если вы не можете определиться с типом плиты, вам поможет эта дополнительная информация.

1. Принципиальное отличие между плитами состоит в технологии изготовления: если плиты марки ПК изготавливают каждую в отдельной опалубочной форме, то плиты марки ПБ изготавливают на стенде (до 100 м длиной) и нарезают отрезками нужной длины.
2. Технология изготовления влияет на различие в армировании плит ПК и ПБ. В рамках частного домостроения разница в армировании плит никак не сказывается на их применении.
3. Отличить плиты друг от друга очень легко: плиты ПК имеют круглые внутренние пустоты, а плиты ПБ – пустоты сложной овальной формы:
4. Плиты имеют почти одинаковую ширину и несущую способность. По длине плиты тоже мало различаются, однако плиты марки ПБ имеют более широкую номенклатуру от 2,4 м до 10,8 м с шагом в 10 см. Плиты ПК, как правило, бывают длиной 6, 6,3 и 7,2 м. Это связанно, в первую очередь, со сложившейся практикой и, соответственно, ограниченным набором опалубочных форм на заводах ЖБИ.
5. Плиты ПК выпускаются с закладными деталями – петлями для монтажа, плиты ПК – без. Для их монтажа необходимо применять специальные строповочные устройства.
6. Плиты ПБ отличаются более высоким качеством изготовления, чем плиты ПК.
7. Плиты ПК заводятся продольной стороной в стены, а плиты ПБ – нет.
8. И те, и другие плиты соединяются между собой и анкеруются деталями в кирпичную кладку. Узлы крепления и детали у плит ПБ и ПК отличаются.
9. Плиты типа ПК можно заводить на продольные стены (не более чем на 5 см). Плиты ПБ на стены заводить нельзя.

Все! Введя эти значения, вы увидите раскладку плит перекрытий с подписанными под каждой плитой марками. При необходимости вы сможете изменить размеры помещения и сразу получить новую схему с новыми марками плит. Кроме того, вам будет предоставлена спецификация с указанием марок примененных плит, их ГОСТа, количества и массы каждой плиты. Этой информации достаточно для приобретения необходимых плит. Проделав ту же процедуру для всех помещений коттеджа, вы получите данные для комплексного заказа всех сборных железобетонных плит на объект.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

• стержни соединенные встык, приведут потере прочности каркасной конструкции;
• при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

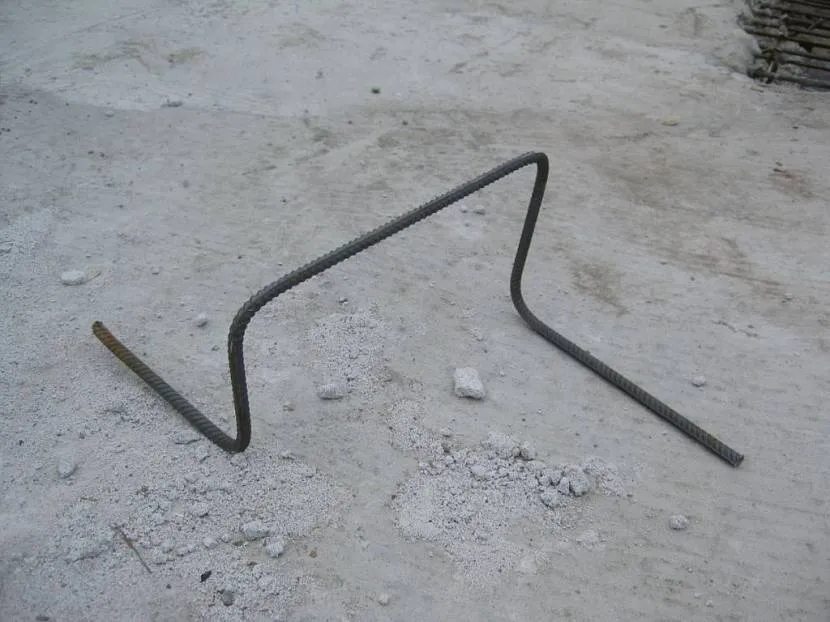

Фиксатор арматуры, который устанавливается между сетками Источник buildpj.ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты; если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий; особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной; установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы. В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

Сборно-монолитные перекрытия (СМП) своими руками

СМП серии ТЖБС разработаны в качестве альтернативы деревянным перекрытиям и монолитным железобетонным пустотным плитам. СМП ТЖБС представляет собой сборную конструкцию, объединяемую на стадии монтажа в цельное перекрытие с помощью армированной стяжки.

Отличительная особенность СМП ТЖБС состоит в том, что все бетонные элементы производятся из жестких растворов. Чтобы производство СМП было экономически целесообразным, все компоненты перекрытия должны производиться промышленным способом на современном высокопроизводительном оборудовании.

Состав СМП ТЖБС

Сборно-монолитные перекрытия включают:

• балки двутаврового сечения, изготовленные из напряженного бетона;
• блоки многопустотные из керамзитобетона или бетона, уложенные между балками;
• армированный бетонный слой, соединяющий перекрытие в цельную конструкцию.

Преимущества СМП ТЖБС

• Высокая несущая способность, до 1000 кг/м2.
• Отказ от выполнения монолитного пояса.
• Высокая тепло- и звукоизоляция.
• Возможность укладки в пустотах инженерных коммуникаций.
• Низкий расход материалов на один квадратный метр перекрытия.
• Возможность монтажа перекрытия своими руками.

Технология монтажа СМП

1. Доставка элементов СМП на стройплощадку. Производится грузовым автотранспортом г/п не менее 3,5 т с краном-манипулятором. Один рейс обеспечивает доставку материалов для 30 м² перекрытия. Разгрузка производится вручную или краном-манипулятором.

2. Устройство плиты перекрытия своими руками начинается с укладки двутавровых балок на несущие стены с шагом 70 см и опиранием не менее 10 см.

3. Укладка многопустотных блоков между балками.

4. Фиксация крайних балок кладкой.

5. Укладка армирующей сетки на всю площадь перекрытия.

6. Заливка монолитной бетонной стяжки, объединяющей балки и пустотные блоки в единую конструкцию. Бетон затекает в пространство между пустотными плитами и балками, создавая прочную жесткую конструкцию.

Варианты устройства полов по сборно-монолитному перекрытию

На СМП ТЖБС можно укладывать полы любых видов. В качестве примера рассматриваются линолеумный и паркетный пол. Очередность слоев указана в направлении снизу вверх.

Линолеумный пол

1. Песчаный слой толщиной 30 мм.
2. Мягкая древесноволокнистая плита толщиной 12 мм.
3. Гидроизоляции из рубероида.
4. Цементно-песчаная стяжка из раствора марки М 150 толщиной 40 мм.
5. Выравнивающий слой полимерцемента толщиной 8 мм.
6. ПВХ-линолеум на теплозвукоизолирующей подложке, уложенный на бустилат.

Паркетный пол

1. Слой песка толщиной 30 мм.
2. Деревянные лаги сечением 80×40 мм, уложенные с шагом 400 мм.
3. Доска паркетная 20 мм.

Высота перекрытия с чистовым полом составляет 340 мм (240 мм перекрытие + 100 мм пола).

Общие сведения по результатам расчетов.

• Периметр плиты — Длина всех сторон фундамента
• Площадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
• Площадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.
• Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона — Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
• Минимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
• Минимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.
• Размер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.
• Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
• Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры — Вес арматурного каркаса.
• Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Армирование платформы перекрытия самостоятельно

Схема армирования края плиты перекрытия: 1 – продольная арматура; 2 – поперечная арматура; 3 – “П” образное усиление; 4 – вертикальная арматура; 5 – несущая бетонная стена; 6 – утеплитель; 7 – наружная опалубка “техноблок”

В процессе монтажа данного перекрытия важным моментом является верный расчет плиты перекрытия, которая армируется. Если вы устанавливаете подобные платформы в домашних условиях, то советуют использовать горячекатаную арматуру из железа, имеющую класс А3. Диаметр подобной арматуры обычно составляет от 8 до 14 мм и зависит от расчетного давления.

Помните, что необходимо выполнять армировку плиты перекрытия во всю длину плиты и по возможности применять опалубку, являющуюся одной из важнейших стадий установки плиты. Для этого лучшим решением будет использовать дерево.

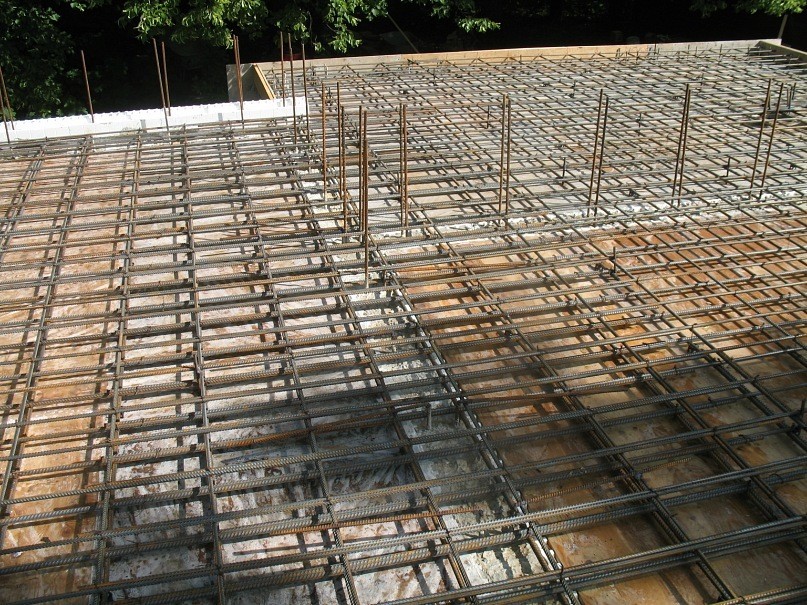

Платформу необходимо армировать двумя пластами. Первичная сетка прокладывается в нижнюю часть плиты, а вторичная – в верхнюю. Сетки должны быть расположены в средней части бетона, а защитный пласт опалубки не должен быть менее 15-20 мм. Арматура связывается при помощи вязальной проволоки. При этом размеры ячеек составляют 150:150 либо 200:200 мм.

Дополнительное армирование делается отдельными хлыстами длиной 400 – 2000мм, в зависимости ширины пролетов: 1 – нижняя армирующая сетка; 2 – верхняя армирующая сетка; 3 несущая стена; 4 – нижняя усиливающая арматура; 5 – верхная усиливающая арматура.

Арматура в сетке обязательно должна иметь цельный вид без каких-либо разрывов. Если же длина арматуры недостаточна, то ее можно подвязать с нахлестом, не превышающим 40 диаметров арматур. В случае, если вы используете армировку d – 10, то нахлест должен быть 400 мм. Стыки арматуры располагайте в шахматном порядке, в разбежку. Края верхней и нижней арматур необходимо связывать между собой П-образным усилением.

Нагрузка на платформу железобетона передается вертикально и распределяется по всей площади покрытия. Соответственно, можно сделать вывод: основная рабочая арматура – нижняя, которая испытывает растягивающие нагрузки. Верхняя, в свою очередь, получает нагрузки на сжатие. Инженерный расчет предусматривает вспомогательные усиления арматуры, однако, для этого существуют общие правила, придерживаясь которых можно без труда добиться результатов.

Процедура армировки нижней сетки подразумевает прокладку вспомогательной арматуры между несущими опорами в средней части. В случае связки верхней сетки усиления прокладываются над несущими опорами. Помимо этого, нужно произвести расчет множественных нагрузок и возможных отверстий для дополнительной арматуры. Вспомогательная армировка выполняется при помощи отдельных хлыстов, имеющих длину от 400 до 2000 мм в зависимости от ширины пролетов. Нижняя сетка усиливается между несущими стенами в области проема.

Верхняя сетка должна быть усилена над несущими стенами

При армировке платформ самостоятельно, очень важно обращать внимание на области опора колонн. Здесь процедура будет иметь ряд отличий от традиционного армирования, поскольку данные участки нуждаются в дополнительном объемном усилении

Плиту перекрытия нужно заливать при помощи бетононасоса. В процессе заливки нужно обязательно уплотнять бетонный раствор (для этого в большинстве случаев используют глубинный вибратор). Процесс отвердевания бетона сопровождается его усадкой, которая будет возрастать при дальнейшем высыхании вещества. При этом на его плоскости неизбежно появятся микротрещины. Таким образом, по завершении заливки бетонным раствором рекомендуют проливать всю конструкцию водой на протяжении 2 – 3 суток. Имейте ввиду, что бетон лучше всего увлажняется не прямой струей, а с помощью разбрызгивания.

Как выявить уязвимость плиты

К усилению железобетонных перекрытий надо подходить с позиции правильного определения дефективности. Но часто визуально изъяны и дефекты не определить, потому что они закрыты подвесными или натяжными потолками, штукатурками, обоями и другими отделочными материалами.

Первый звонок – звук упавшей штукатурки или бетона на подвесную потолочную конструкцию. Или глубокая трещина на оштукатуренной поверхности.

Специалист же, которого вызывают на дефектовку, замеряет параметры плиты: ширину, длину, диагонали и толщину. Если есть отклонения от стандартов, то вероятнее всего перекрытие выгнулось внутрь помещения. После этого необходимо добраться до конструкции сквозь отделку и взять кусок бетона на анализ, который покажет, насколько прочен материал.

Если анализ показал снижение характеристики, то дальнейшие действия:

Что такое армирование монолитной плиты

Распространенным элементом жилых и производственных зданий является монолитное перекрытие, для усиления которого применяют арматуру большого диаметра. Для соединения элементов арматурной решетки или пространственного каркаса не рекомендуют использовать сварку, ослабляющую конструкцию. Места соединения стержней необходимо связывать отожженной проволокой. Часть монолита, укрепленная арматурой, способна воспринимать значительные нагрузки. Армирование перекрытия – это комплекс мероприятий по усилению бетонной конструкции.

Наиболее используемым перекрытием при строительстве индивидуальных малоэтажных строений являются железобетонные изделия

Последовательность действий следующая:

1. Вначале разрабатывают проект и выполняют расчет армирования, учитывающий размеры перекрытия, величину действующих усилий. На основании расчетов разрабатывается схема усиления.
2. После подготовки щитов опалубку устанавливают между капитальными стенами. При монтаже опалубочной конструкции устанавливают опорные элементы, повышающие нагрузочную способность опалубки.
3. Далее нарезают заготовки, связывают каркас и устанавливают в щитовую опалубку. Изготовление и сборку металлоконструкции выполняют согласно предварительно разработанной проектной документации.
4. На завершающей стадии осуществляется заливка в опалубку бетонного раствора. После бетонирования уплотняют сформированный бетонный массив. Для нормального набора твердости бетон периодически увлажняют.

При разработке схемы усиления бетонной плиты предусматривается установка дополнительных стальных прутков в проблемных участках:

• в зонах контакта монолитной плиты с опорными колоннами, капитальными стенами и арочными конструкциями;
• в местах сосредоточения усилий, связанных с установкой отопительных приборов, тяжелой мебели или массивного оборудования;
• по контуру выходных проемов на верхние этажи, а также вокруг отверстий для вентиляционных магистралей и дымоотводящих труб;
• в центральной части бетонной плиты, которая является одним из наиболее ослабленных участков перекрытия.

Для предотвращения коррозионных процессов арматурная решетка располагается на специальных подставках внутри бетонного массива, не доходя до поверхности 30-40 мм. С учетом этого фактора подбираются длины прута и обеспечивается неподвижность силовой конструкции при бетонировании. Владея технологией армирования несложно обеспечить повышенные прочностные свойства бетонного перекрытия, а также его продолжительный ресурс использования.

Расчет толщины армирования перекрытия зависит от его длины

Приступаем к работе

Очень важно знать, как правильно армировать плиту. Сразу следует сказать – откажитесь от сварки. Перегрев отрицательно сказывается на арматуре

При значительных нагрузках на растяжение она ломается обычно именно в тех местах, которые подвергались сварке. Кроме того, повреждение кристаллической решётки делает металл более подверженным коррозии

Перегрев отрицательно сказывается на арматуре. При значительных нагрузках на растяжение она ломается обычно именно в тех местах, которые подвергались сварке. Кроме того, повреждение кристаллической решётки делает металл более подверженным коррозии.

Если вы работаете с фундаментной плитой, армирование лучше выполнять при помощи прутов, связанных специальной вязальной проволокой. Связи могут быть сделаны вручную или при использовании вязального пистолета. Это очень дорогой инструмент, но он часто сдаётся в аренду. Пистолет позволит существенно снизить затраты времени. Даже неопытный строитель легко будет делать 30–40 вязок в минуту. При использовании обычного вязального крючка этот показатель у новичка будет составлять не более 10.

Процесс армирования проводим в следующем порядке:

1. Отбиваем контур фундамента. Натягиваем по краю нить или отчертим маркером.

2. Размечаем месторасположения арматуры, согласно проекта.

3. Раскладываем 1 слой арматуры. При нехватке одно целого прута стыкуем их, но следует помнить о правиле, что соседние пруты не соединяются в одном месте, следует сделать разбежку между арматурами. Размер нахлеста 42 диаметра арматуры.
4. Выравниваем пруты по краю, соблюдая защитный слой. И укладываем на них поперёк начиная с края, пруты — монтажки через 200 см, по ним выполняем развязку сетки. Под провязанные через два метра монтажки, подставим фиксаторы для арматуры, для обеспечения защитного слоя.
5. Производим разметку и укладку усиления 1 слоя. Укладываем остальную арматуру 2 слоя, и провязываем, соблюдая шаг. Доставляем фиксаторы, и укладываем и привязываем усиление 2 слоя. Нижнее армирование монолитной плиты закончено.
6. Устанавливаем и провязываем пространственные каркасы для верхнего слоя сетки.
7. Раскладываем 3-й слой основной сетки и привязываем её к каркасам, строго напротив нижней арматуры. Укладываем 3-й слой усиления, и перекрываем все 4 слоем сетки. Провязав усиление с сеткой раскладываем последнее усиление 4 слоя. По краю армирующего каркаса провязываются пешки.
8. На этом армирование фундаментной плиты заканчивается.

Готовый каркас заливаем бетоном. Заливать необходимо беспрерывно, чтобы ранее уложенный бетон не успевал схватываться. В противном случае может произойти расслоение – жидкий бетон, попадая на уже схватившийся, не будет связан с ним. Из-за этого пострадает прочность фундамента и, соответственно, снизится надёжность возведённого здания.

На этом устройство фундамента считается завершённым. Спустя несколько дней, бетон схватится, а через месяц наберёт достаточную прочность для возведения нового дома.

Вот и всё. Теперь вы знаете, как армировать монолитный фундамент, выбирать подходящий материал и проводить необходимые расчёты. А значит, проблем при строительстве наверняка не возникнет.

Заключение

Качественный монтаж армирующей решетки для монолитного фундамента требует соблюдения технологии строительства и СНиП, знания свойств задействованных материалов, умения правильно рассчитывать параметры конструкции (в особенности шаг сетки, длину и диаметр стержней). Чтобы освоить техническую информацию рекомендуем изучить несколько практических примеров в виде проектов строительства: на схемах указываются результаты расчетов габаритов армирующей конструкции, расстояния между ее элементами. Только соблюдение изложенных в данной статье правил позволит соорудить долговечный фундамент, который впоследствии не будет нуждаться в доработках, ремонте или реконструкции и прослужит в течение многих десятилетий.
