Расположение и расчет арматуры в ленточном фундаменте

Правила и нюансы армирования ленточного фундамента

Универсальный ленточный фундамент чаще остальных используется в частном домостроении. Он прекрасно справляется со всеми нагрузками. Поэтому его можно закладывать и под дом, и под служебные постройки. Ключевым условием прочности конструкции является правильно изготовленный и установленный армирующий каркас.

К армированию ленточного фундамента надо подходить с позиции правильного подбора самой стальной арматуры. В плане ее диаметра и количества нарезанных под определенную длину стержней

Поэтому очень важно еще на стадии проектирования дома рассчитать выше обозначенные показатели. Грамотно составить схему армирования

Выбираем стальную арматуру

Правильное армирование ленточного фундамента – это правильно выбрать арматуру. А значит, надо разобраться в сортаменте этого строительного материала. Классификация арматуры – это несколько типов и видов, которые отличаются друг от друга технологией производства и внешними структурными данными.

По форме рисунка

• С кольцевым профилем;
• Серповидным;
• Комбинированным.

Так вот, когда делают каркас для ленточного фундамента, используют арматуру горячекатаную с серповидным или комбинированным профилем. Конечно, качество фундаментного основания для дома во многом будет зависеть от количества прутков в армирующей решетке и от диаметра выбранной арматуры

Поэтому очень важно правильно провести расчет и того, и другого показателя

Расчет армокаркаса

Правила армирования ленточного фундамента основываются на схеме сборки каркасной конструкции. Она делится на три вида арматуры, уложенной в разных плоскостях.

Рабочее армирование

Это арматурные стержни, расположенные вдоль траншеи. Они устанавливаются в несколько рядов по высоте, количество которых зависит от глубины заложения самого фундамента.

Количество прутков, расположенных в горизонтальной плоскости, зависит от ширины фундаментной траншеи. К примеру, если глубина фундамента составляет 1 м, то при использовании арматуры диаметром 8 — 14 мм, их укладывают в 2 — 3 рядов.

Что касается ширины, то при данном показателе в полметра устанавливается два ряда арматурных прутков.

Вертикальное

Это вертикально установленные стержни, которые между собой скрепляют прутки рабочего армирования, за счет чего получается основная сетка армокаркаса.

Поперечное

Это отрезки арматуры, которые между собой скрепляют две или несколько сеток, установленных в опалубку ленты фундамента. По сути, это поперечные стяжки, которые обеспечивают совместную работу армирующих решеток.

Есть определенные нормы армирования монолитных ленточных фундаментов, в которых определены нормативы размерных показателей арматуры.

1. Для поперечного армирования используются стержни не меньше 6 мм в диаметре.
2. Вертикальные стержни выбираются по диаметру в зависимости от глубины заложения фундаментной конструкции. Если глубина не превышает 80 см, то применяются стержни диаметром не меньше 6 мм. Если глубина превышает данный показатель, то не меньше 8 мм.
3. Что касается прутков рабочего армирования, то здесь используется специальная формула расчета:

D=S x 0,001, где S – это площадь сечения фундамента, а D – это суммарный диаметр всех стержней, расположенных в продольном направлении.

При этом есть одно условие. Если длина рабочего армирования не превышает 3 м, то минимальный диаметр для армокаркаса ленточного фундамента будет составлять 10 мм. Если длина превышает 3 м, то минимальный размер – 12 мм.

Теперь, чтобы рассчитать, сколько для армирования ленточного фундамента потребуется прутков в продольном направлении, и каков у них диаметр, необходимо ознакомиться с сортаментом горячекатаной арматуры. К примеру:

1. 4 прутка 8 — миллиметровой арматуры – это 2,01 см².
2. 6 прутков – это уже 3,02 см².
3. 10 прутков 14 — миллиметровых стержней – это 15,39 см².
4. Такое же количество у 12 — миллиметровой – 11,31 см².

Эти показатели есть в таблицах СНиПов и сортаментов арматуры. Они очень удобны в плане выбора именно количества и диаметра.

При сборке арматуры в каркас для ленточного фундамента важно не забывать, что ошибки при армировании обязательно приведут к растрескиванию фундаментной конструкции. Поэтому при сборке нельзя забывать о мелочах. К примеру, когда соединяются в углах траншей два смежных решетчатых каркаса, надо обязательно учитывать усиления их соединения

К примеру, когда соединяются в углах траншей два смежных решетчатых каркаса, надо обязательно учитывать усиления их соединения.

Стеклопластиковая или металлическая (стальная) арматура – сравнительная характеристика

Если еще не решили какую арматуру выбрать, то нужно взвесить все плюсы и минусы обоих видов армирующего материала.

Преимущества стальной арматуры:

• прочность (при равном удельном весе в 9 раз прочнее, чем композитная. При одинаковом диаметре, стеклопластиковая арматура в 4 раза легче);
• упругость (выдерживает большую нагрузку на прогиб);
• доступность;
• сложное, но возможное изгибание прута;
• устойчивость к внешнему воздействию;
• диапазон диаметров от 6 до 80 мм;
• максимальная длина 11,7 м.

Преимущества стеклопластиковой арматуры:

• низкая себестоимость (практически равноценна со стальной – разница в 30% в пользу стеклопластика, но из-за меньшего веса удается значительно снизить затраты на транспортировке);
• предусмотрена любая строительная длина стержня;
• удобная транспортировка (малый вес + упрощение погрузочно-разгрузочных работ);
• легкий вес (почти в 4 раза легче стальной при одинаковом диаметре);
• высокий показатель упругости;
• высокая прочность на разрыв (в 2,5 раза больше чем у металла);
• не проводит тепло (способствует дополнительному повышению сохранности тепла, исключает образование «мостиков холода», в отличие от использования металлической арматуры);
• спокойно переносит критически низкие (до – 70 °C) и высокие температуры (до + 100 °C);
• радиопрозрачна (не создает электромагнитных помех, не экранирует);
• не проводит электричество (диэлектрик);
• сохраняет свои свойств при воздействии солей (морская вода), щелочей и кислот;
• не подвержена появлению коррозии (можно использовать в агрессивной среде, в условиях контакта с водой);
• диапазон диаметров от 4 до 20 мм.

Сравнение стеклопластиковой арматуры со стальной (металлической)

(сравнивание отличий подробно описано в таблице)

Сравнение стеклопластиковой арматуры со стальной (металлической) – таблица

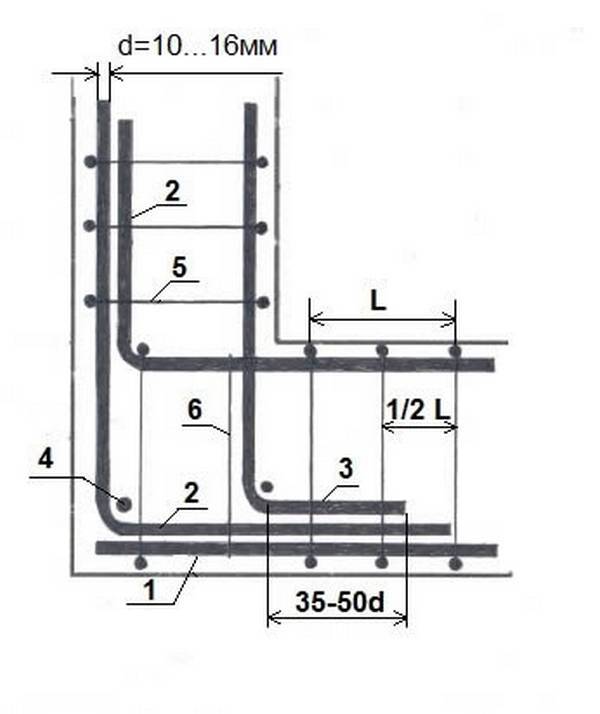

Зачем нужна армировка углов ленточного фундамента

Свойства строительных материалов диктуют необходимостью усиления угловых соединений при обычном грунте или на суглинке. Бетон не имеет достаточной пластичности и прочности, поэтому не способен выдерживать интенсивные длительные нагрузки. И особенно сложно приходится, когда возникает резко возрастающие периодическое растяжение в некоторых частях конструкции. Это может быть вызвано многими факторами, естественными для наших климатических условий:

• пучение грунта;

• повышенная влажность;

• перепады температуры.

Если не произвести армирование углов фундамента, то рано или поздно появятся зоны с явными признаками чрезмерного сжатия или растяжения. И если в первом случае может обойтись без негативных последствий для сооружения, то при растягивании неизбежно постепенное разрушение дома.

Именно для того, чтобы избежать данных опасностей, и необходимо произвести определенный набор действий. Одним из главных этапов во всем процессе строительства является расположение внутри бетонной ленты металлического каркаса, который способен взять на себя роль усилителя, и не допустить деформации основы

Угловые соединения и места примыкания — точки, на которые оказывается наибольшее давление, поэтому им уделяется особое внимание.

Подготовительные работы

Любое строительство начинается с расчистки территории: уборки мусора и расчистки площадки от верхнего почвенного слоя с растительностью. По плану на участок переносится разметка ленточного фундамента чертежи которого выполняет архитектор. С учетом всех габаритов строения по разметке роют траншею под фундамент. При необходимости закладывают подушку под основание. На подушку помещают слой гидроизоляции. Затем выставляют опалубку. Теперь можно переходить непосредственно к армированию траншеи.

Как нужно армировать ленточный фундамент под дом? Непосредственные работы по армированию можно разделить на подготовительные (вне траншеи) и само армирование ленты (оснащение траншеи). Первый этап подготовки это заготовка арматуры ленточного фундамента, проволоки, оборудования (укладка арматуры в ленточный фундамент требует применения подъемного крана или манипулятора) и инструмента (крючок, пистолет или шуруповерт для вязания узлов).

В проекте заложена схема армирования ленточного фундамента для дома с указанием необходимых параметров арматуры и нормы по вязанию элементов. На основании ее на заводе приобретают стальную арматуру и заготавливают проволоку для вязки.

Вторым этапом подготовки является вязка элементов конструкции. Для удобства выполняются прямоугольные блоки. Как уложить такие элементы? При большом весе можно воспользоваться услугами автокрана или манипулятора. Опускаясь в траншею, элементы связывают друг с другом. При этом создается единый железный каркас ленточного фундамента чертежи которого должны соответствовать полученным параметрам.

Виды анкеровки во время перевязки

На характер соединения оказывают влияние характеристика стержней и участков конструкции. Чтобы согнуть арматуру можно использовать тиски или спец. станки.

Типы анкеровок:

• Прямая связка — самый нежелательный вариант. Использование такого типа допустимо только при возведении легких сооружений. Делают ее с помощью наложения прутьев внахлест, потом данные места перевязывают проволокой. Тут требуется обеспечение максимальной жесткости, ведь именно она поможет исключить возможные сдвиги. Последние возникают при заливке бетонного раствора.
• Крюк.
• Лапка.
• Петля.
• Приваривание поперечин.
• Используя стальные уголки или шайбы.

С помощью двух последних вариантов анкеруют только продольные прутья. Если нет другого варианта, то свяжите такие прутья с помощью сварки. Это допустимо и проблем с использованием такого метода соединения возникнуть не должно. Для связываемых прутьев разного диаметра лучше использовать лапку или прямую анкеровку.

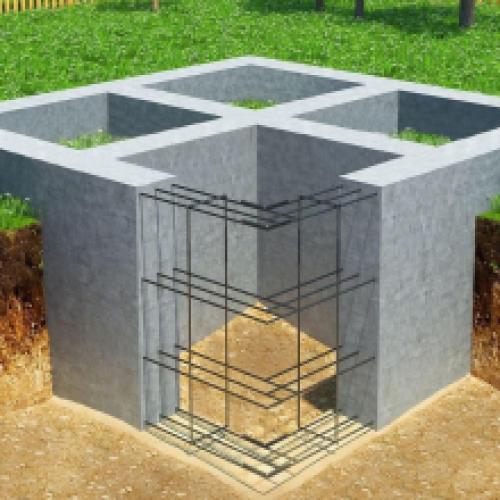

Принцип работы арматуры

Рисунок 1. Функции арматуры

Создание, правильная укладка ленточного типа основы строения и его армирование предусматривает не только ответ на поставленный вопрос – какой материал выбрать. Понимание процесса укладки арматуры, того, как фиксируется в ленточный фундамент и какую роль она играет – залог надежности строения.

При укладке важно понимать, что материал, созданный из стали и бетона имеет в своем активе массу преимуществ. Это обусловлено характеристиками и показателями их – бетон как бы дополняет сталь, соответственно она в разы увеличивает параметры и характеристики бетонной смеси. Это затрагивает такой параметр как прочность

Ее измеряют при разных состояниях строительного материала – растяжение и сжатие, давление и сдвиги

Это затрагивает такой параметр как прочность. Ее измеряют при разных состояниях строительного материала – растяжение и сжатие, давление и сдвиги

Все это очень важно, так как влияет на итоговые показатели прочности. У бетона присутствуют такие высокие показатели как сопротивление при сжатии, потому его нередко применяют при возведении перекрытия. Но при этом важно учитывать и такой показатель как растяжения даже самого прочного железобетона

Но при этом важно учитывать и такой показатель как растяжения даже самого прочного железобетона

Определение глубины заложения

Порядок нахождения предусматривает выявление факторов негативного влияния, которые зависят от:

• геологических характеристик строительной площадки;

• климатических особенностей региона;

• наличия в проекте заглубленных подвалов.

На данном этапе работ находят места расположения на прочных грунтах. Основание не рекомендовано опирать на рыхлые и пластичные массивы, погружать в подпочвенные воды. Одним из серьезных признаков нестабильности является критическая отметка промерзания земляных пластов, приводящая к пучению.

Установив все критические моменты, определяют допустимую глубину дна котлована. Согласно СНиП в окончательном варианте она должна быть кратной 10 см. Например, получив 68 см, принимаете к исполнению —70 см.

Расчет арматуры на фундамент калькулятор. Калькулятор ленточного фундамента

Грамотно спроектированный и построенный фундамент гарантирует долговечную эксплуатацию любого здания и сооружения. Сегодня существует несколько популярных типов оснований, но самым востребованным из всех безусловно является ленточный. Для его создания не требуется специальное оборудование, а технология монтажа проста, как два пальца – каждый в состоянии построить ленточный фундамент своими руками.

Сервис KALK.PRO предлагает вам выполнить расчет ленточного фундамента с помощью онлайн-калькулятора . Он предназначен для расчета количества и объема материалов, подбора оптимальной толщины ленты, определения допустимой нагрузки на грунт и многого другого. Для наглядности программа выводит динамические чертежи и 3D-модель, которые изменяются в зависимости от выбираемых параметров и задаваемых значений.

Калькулятор позволяет рассчитать МЗЛФ, стандартный или углубленный фундамент монолитного типа – методика вычисления во всех случаях ничем не отличается. Для удобства пользователей, в алгоритм программы заложен расчет арматуры и расчет бетона для ленточного фундамента. В скором времени планируется добавить опалубку.

Инструкция

Для тех, у кого нет возможности просмотреть видео со звуком или есть проблемы с воспроизведением видео, мы подготовили укороченную текстовую версию примера расчета ленточного фундамента на нашем сервисе. Читайте чуть ниже.

Заполняйте поля калькулятора ВНИМАТЕЛЬНО , так как любая, даже незначительная ошибка может стоить потраченного времени и средств.

Обзор интерфейса

Интерфейс калькулятора расчета ленточного фундамента должен быть интуитивно понятен большинству пользователей, так как выполнен достаточно просто.

Основная часть программы подразделяется на несколько крупных элементов:

• Вводный блок с начальными данными и упрощенной схемой.
• Подробный чертеж ленточного фундамента, который отрисовывается на основании первого пункта.
• Интерактивная 3D-модель, которая позволяет посмотреть все элементы конструкции в трехмерном пространстве.
• Результаты расчета (материалы, величины, допустимые значения…).

Также под самим калькулятором, приведена небольшая справка, в каких форматах доступно скачивание, как сохранить результат, отправить по электронной почте или добавить в закладки.

Схема

Исходя из плана вашего дома, вы начинаете визуализировать устройство монолитного ленточного фундамента. С помощью конфигуратора, задайте необходимое количество лент и их расположение.

Сервис ограничивает максимально возможное количество осей по горизонтали и по вертикали. Вы можете задать не более 2 дополнительных линии по каждому направлению, т.е. в сумме не больше 8 осей.

Для того чтобы добавить параллельные горизонтальные (буквенные) оси, выберите в первом пункте AD0 необходимое количество (1 или 2). Новые прямые расположатся между осями AD и будут называться B и С.

Вертикальные оси (цифровые) добавляются не на всю длину ленточного фундамента, а конкретно к каждой секции AB, BC или CD.

Для того чтобы сместить секцию, заполните поле «Смещение стороны». Подробнее об этом смотрите ниже, где разбирается практический пример.

Пример 1.

Для того чтобы получить квадратный монолитный ленточный фундамент для дома, разделенный на 9 равных блоков, вам нужно:

• добавить две оси в пункте AD0;
• добавить две оси в пункте AB0;
• добавить две оси в пункте BC0;
• добавить две оси в пункте CD0.

Пример 2.

У вас нестандартный фундамент, который разделен на 6 неравнозначных секций. Блок AB разбит на три части, блок BC на две, а CD не разбит.

• добавить две оси в пункте AD0;
• добавить две оси в пункте AB0;
• добавить одну ось в пункте BC0;
• в пункте CD0 оставить ноль.

Таким образом, «играясь» значениями, вы можете сделать схематичный чертеж фундамента с любыми видами секций. Также, для вашего удобства есть возможность повернуть чертеж (на 90, 180 или 270 градусов), выбрать его цвет, включить сетку и показывать ли направляющие линии.

Характеристики фундамента

Теперь нам необходимо указать размеры сторон, ширину ленты, высоту и глубину заложения ленточного фундамента, а также используемую марку бетона.

Заполнение полей с размерами сторон, не должно вызвать сложностей – все наглядно проиллюстрировано на чертеже ленточного фундамента.

Высота ленты рассчитывается индивидуально, в зависимости от ваших предпочтений, высоты цоколя или по другим причинам. Стандартная величина 40-50 см.

Как выполняется армирование

Для прямых участков важно выбирать целые прутья. Чем меньше стыков и соединений, тем прочнее ленточный фундамент

При формировании углов не допускается перехлест элементов, расположенных перпендикулярно. Арматура должна быть согнута буквой «П» или «Г».

Сборку каркаса можно производить как непосредственно на месте, в котловане, так и за его пределами. Первое может быть не слишком удобно из-за небольшого пространства

Во втором случае важно точно соблюсти все размеры, чтобы впоследствии не заниматься переделками каркаса для ленточного фундамента

Согнуть арматуру под нужными углами в домашних условиях сложно, но возможно. Для этого понадобится отрезок швеллера, в котором вырезаются отверстия болгаркой строго на одной линии. В канавки укладывается прут арматуры. На длинный конец надевается стальная труба, используемая как рычаг. Сгибание требует больших усилий, но позволяет обойтись без покупки листогиба. Перевязка прутьев выполняется проволокой.

Подготовленные для армирования прутья укладываются в траншею в соответствии с описанными выше требованиями после установки опалубки. Ярусы — строго горизонтальны к земле. На следующем этапе, когда установлены и перевязаны все пояса, можно переходить к заливке бетона

Важно следить за тем, чтобы арматура оставалась на своих местах и не сдвигалась. Для частного малоэтажного дома оптимальная марка бетона — М200

После выдержки в соответствии с нормами строительных регламентов ленточный фундамент наберет прочность и будет готов к дальнейшему использованию. Бетон на 28 дней следует закрыть непрозрачной пленкой, беречь от прямых солнечных лучей и периодически смачивать водой.

Чтобы избежать проблем, связанных с пучением грунта, до армирования в траншею на дно засыпаются слоями песка и щебня не менее 10 см. каждый. В противном случае ленточный фундамент не выдержит многочисленных циклов промерзания/оттаивания.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Как рассчитать, сколько надо?

Технология выполнения армирования заглубленного ленточного фундамента

Устройство и технология армирования.

Свойства любого бетона таковы, что он подвержен воздействию мороза и воды и со временем начинает трескать, терять свои несущие характеристики. Оптимальное решение устранить последствия воздействия негативных климатических явлений – это использовать арматуру.

Учитывая технологию создания любого монолитного мелкозаглубленного фундамента, где используется песчаная подушка и опалубка, то оптимальное решение в таких случаях – это использование каркасной арматуры ленточного горизонтального и вертикального спирального типов со средним шагом армирования.

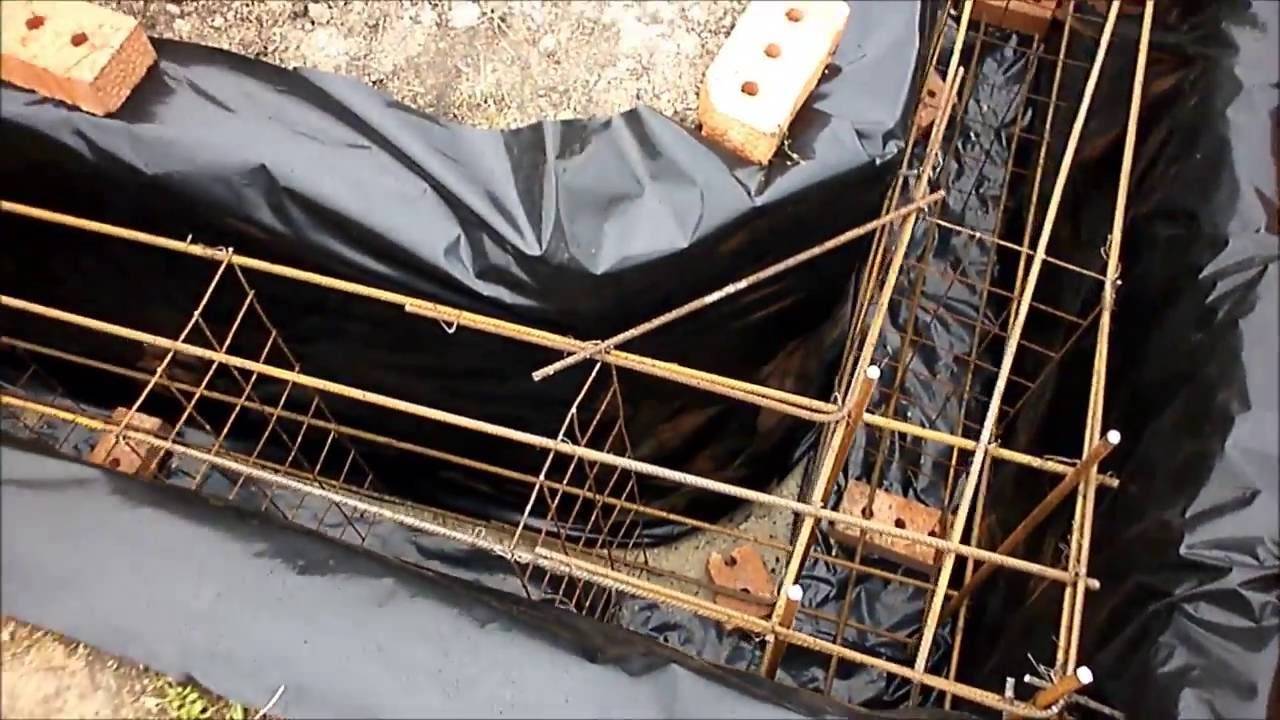

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Расчет армирования

Перед тем как начать армирование, важно рассчитать количество необходимых для его проведения, материалов. Для этого нужно определить необходимое сечение прутьев, используемых для армирования. Если вы будет строить хозпостройку для хранения инвентаря или размещения небольшой мастерской, то вполне подойдет арматура сечением до 10-12 миллиметров

Если будет армироваться ленточный бетонный фундамент, тогда требуется большее сечение арматуры – от 15-20 миллиметров. Кроме того, арматура желательно должна иметь периодическое профилирование поверхности. Это создает дополнительную прочность армирующего каркаса. Прутья для дополнительного армирования, в том числе для вертикальной установки, могут быть тоньше – от 10 миллиметров в положен нижний продольный ряд, то расстояние до верхнего ряда, обычно составляет не меньше 30 сантиметров

Если вы будет строить хозпостройку для хранения инвентаря или размещения небольшой мастерской, то вполне подойдет арматура сечением до 10-12 миллиметров. Если будет армироваться ленточный бетонный фундамент, тогда требуется большее сечение арматуры – от 15-20 миллиметров. Кроме того, арматура желательно должна иметь периодическое профилирование поверхности. Это создает дополнительную прочность армирующего каркаса. Прутья для дополнительного армирования, в том числе для вертикальной установки, могут быть тоньше – от 10 миллиметров в положен нижний продольный ряд, то расстояние до верхнего ряда, обычно составляет не меньше 30 сантиметров.

Для простоты расчетов предлагают отталкиваться от такого показателя: если длина одной части железобетонного элемента составляет 3 метра или немного больше, тогда самый меньший диаметр арматурного прутка должен быть 12 мм. Если учесть все нагрузки и равномерно распределить их по элементу, тогда требуется сделать два пояса армирования с прутком сечением от 12 будут диаметры поперечной арматуры? Если каркас армирования не более 80 сантиметров, тогда минимальное сечение арматуры составляет 8 мм.
