Акты геодезической разбивочной основы для строительства: приемка, передача

Какие существуют разновидности ГРО?

  • Внешняя сеть разбивки. Построение данной сети требуется для того, чтобы после выполнять подетальную разбивку, выполнять исполнительную съемку всех фрагментов. По факту, пункты опорные у внешних сетей в полном объеме дублируют характеристики ОКСа в будущем, а именно так, как они определены проектной документацией.
  • Плановая сеть разбивочная. Сюда входят линии, применяемые для обеспечения регулирования СМР, а также строительная сетка. Последнюю образовывают линии на пересечении пересекающиеся ГРО. Показатели сторон размеров в ячейках могут быть разными. По факту они бывают: 50, 10 или 200 метров. Данный параметр специалистами выбирается, в зависимости от показателя точности, необходимого согласно проекту.

Для построения сетей методом геодезии, используются следующие данные:

  • Триангуляция. Если использовать эту методику, то получается построение системы треугольников. После чего производят замеры треугольников и базисов. Эти данные необходимо использовать для проведения измерений.
  • Полигонометрия. Специалистами изначально выбираются точки на земельном участке, если соединить их последовательно, то получается полигонометрический ход. Точка начальная соединяется, как правило, с пунктом опорным, координаты последнего известны ранее. Далее проводиться измерение линий для соединения точек и углов. Соединение точки конечной производят с опорным пунктом начальным, что в будущем обеспечивает возможность проконтролировать проводимые измерения на предмет точности.

На генплане и чертежах местности указываются места расположения геодезических знаков.

Заполнение акта.

Для правильного заполнения акта достаточно внимательно читать подстрочный текст, который указывает, что нужно написать в пустых строчках. Раньше акты заполнялись вручную, сейчас это можно сделать на компьютере.

В документе прописываются основные параметры строительного объекта, реквизиты сторон – подписантов, данные технической документации, проекта, соответствие разбивки осей проекту, СНиПам, а также, точности измерений и построений. Акт является основой для начала строительства здания.

Образец акта можно скачать –>> здесь <<– .

На этом все друзья

Спасибо за внимание. Отличного Вам дня и хорошего настроения

Пока!!

Рейтинг:

Журналы и бланки

Автодороги, дорожное хозяйствоАЗС и АЗГСАптекиАрхивыАттракционыБанкиБассейныБухгалтерияГазовое хозяйство, газораспределительные системы, ГАЗПРОМГеодезия, геологияГостиницы, общежития, хостелыГрузоподъемные механизмыДелопроизводствоДокументы, относящиеся к нескольким отраслямДрагметаллыЖКХЖурналы для медицинских учрежденийЖурналы для образовательных учрежденийЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетовЖурналы и бланки для армии, вооруженных силЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы по санитарии, проверкам СЭСЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФ, РосгвардииКадровая работа: Журналы, бланки, формыКанатные дороги, фуникулерыКладбищаКомплекты документов и журналовКонструкторская, научно-техническая документацияЛесное хозяйствоЛифтыМетрологияМЧСНефтебазыНефтепромысел, нефтепроводыОбложки для журналов и удостоверенийОхрана труда и техника безопасностиПожарная безопасностьПроверки и контроль госорганами, контролирующими организациямиПромышленностьПсихологияРаботы с повышенной опасностьюРегулирование алкогольного рынкаСамокопирующиеся бланкиСвязьСельское хозяйство, ветеринарияСкладСнегоплавильные пунктыСтройка, строительствоТепловые энергоустановки, котельныеТранспортТуризмУчреждения культуры, библиотеки, музеиШахты, рудники, метрополитены, подземные сооруженияЭксплуатация зданий и сооруженийЭлектроустановкиЭнергетика

Начало инженерно – геодезических работ.

Перед началом геодезических изысканий на строительной площадке должны быть созданы опорные (разбивочные) сети с пунктами хранения координат, высот, соответствующих плану строительства со своей (местной) системой координат, с привязкой к государственной. Именно такие сети служат основой выноса на местность здания по проекту. Бывают внешние и внутренние опорные сети.

Разбивочная сеть включает в себя:

При строительстве сложных объектов, с требованиями высочайшей точности геодезических изысканий, выполняются линейно – угловые сети, микротрилатерация, микротриангуляция (в виде систем прямоугольников, радиально – кольцевых или центральных). Для жилых зданий сеть создаётся, как красные линии регулирования, подземные сооружения предполагают постройку разбивочной основы в виде теодолитных ходов.

При проведении разбивки осей и определения точек, необходимо так закрепить их попарно, чтобы последующая выемка грунта под котлован, а также другие работы, не повлияли на окончательный результат, который должен соответствовать проекту, то есть, точки должны быть абсолютно стабильны, находится в неизменном положении. Последующие инженерно – геодезические изыскания будут отталкиваться от первоначальной разбивки, а это — вынос контура фундамента на участок (в натуру), разбивка котлована и промежуточных осей, определение монтажных горизонтов (перенос отметок и осей).

Точность выполнения изысканий, способы выполнения, классность применяемого оборудования, документирование работ через акты разбивки и приёмки — передачи, жёстко регламентируется СНиПами. При выполнении инженерно – геодезических работ в местах плотной застройки, геодезистам необходимо скоординировать отражательные марки на зданиях по соседству (так как отступ должен быть не менее 1,5 высоты строительного объекта). Точки разбивки отмечают разбивочными знаками (столбы, колья). Это могут быть углы будущих зданий, места начала кабельных траншей, углы поворота и т.д.

Что объединяет ГРО?

В перечне пакета документов имеется главный чертеж ГРО, к нему прикладывается ряд иных, не менее важных документов:

  • Конструкторские чертежи, с нанесенными знаками опор, полученные через точки.
  • Координатные каталоги.
  • Каталоги с отметками геодезических пунктов (в их числе исходные, и определенные, согласно проекту).

С какой именно точностью требуется проводить геодезические измерения — указывается в пояснительной записке.

Геодезическая основа разбивки — это важный документ, подготавливаемый при выполнении инженерно-геодезических работ, но он не один. Сети нивелирные и теодолитные, входящие в основу после используются для черчения сетей разбивки всех объектов, в зоне предполагаемого строительства. Подготовленные чертежи из сетей разбивки требуются для выноса натуральности проекта на местности. руководствуясь ими же проводятся разбивочные работы подетально. При выполнении СМР геодезисты периодически просматривают ГРО, потому что данный документ будет принят в качестве основного документа для проведения требуемых исполнительных съемок.

Привязка главных осей планирующихся к построению объектов производится к сетям. В связи с этим обстоятельством, при выполнении чертежей требуется соблюдать параллельность относительно основных осей ОКСов.

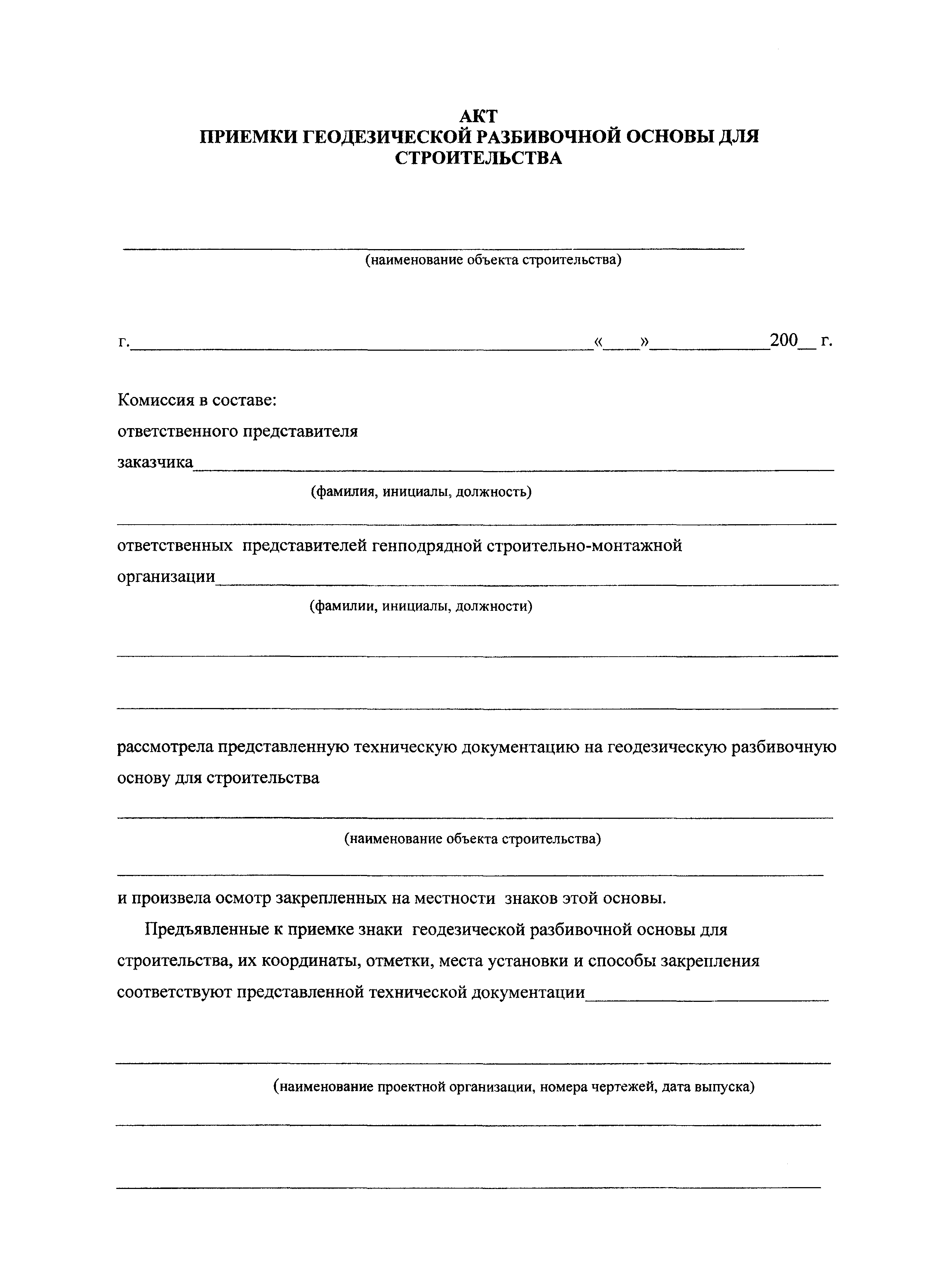

Бланк и образец заполнения акта разбивочной геодезической основы

Бланк акта разбивочной геодезической основы

Бланк акта разбивочной геодезической основы состоит из следующих граф:

  1. Наименование акта и его номер.
  2. Дата выполнения геодезических работ.
  3. Наименование и местоположение объекта разбивки.
  4. Сведения о геодезической основе, используемой при разбивке.
  5. Порядковый номер и полные наименования графических материалов (планов, схем, чертежей), прилагаемых к акту.
  6. Описание границ разбивки с указанием точек пересечения границы с геодезической основой.
  7. Подписи ответственных лиц и печать инженерно-геодезической организации.

Образец заполнения акта разбивочной геодезической основы

Ниже приведен образец заполнения акта разбивочной геодезической основы:

Наименование акта и его номерАкт разбивочной геодезической основы №123
Дата выполнения геодезических работ10 сентября 2022 г.
Наименование и местоположение объекта разбивкиСтроительство жилого дома по адресу: г. Москва, ул. Ленина, д. 1
Сведения о геодезической основеИспользована геодезическая основа, созданная в 2020 году с точностью 1 мм.
Порядковый номер и полные наименования графических материалов1. План разбивки участка2. Схема точек пересечения границы с геодезической основой
Описание границ разбивкиГраницы разбивки обозначены точками А, Б, В, Г, Д, Е, Ж, З, И, К. Граница участка пересекает геодезическую основу в точках Б и Д.
Подписи ответственных лиц и печать инженерно-геодезической организацииИнженер-геодезист: Иванов И.И.Руководитель организации: Петров П.П.Печать: ООО «Геодезическая компания»

Важно заполнять бланк акта разбивочной геодезической основы аккуратно и четко, чтобы избежать ошибок и упростить последующую работу с документом. Правильное заполнение бланка позволит вам оперативно использовать акт в дальнейшей инженерной практике

Образец акта передачи строительной площадки подрядчику

Обязательной к применению, единой формы акта о передаче строительной площадки нет, так что сотрудники предприятий и организаций имеют полное право писать его в произвольном виде или, если в компании имеется разработанный и утвержденный шаблон документа – по его образцу. Главное соблюсти два момента: чтобы документ по составу отвечал нормам делопроизводства, а по содержанию включал в себя ряд определенных данных:

  1. В начале документа необходимо указать:
    • что акт является приложением к договору;
    • дать ссылку на основной документ (номер и дату его заключения);
    • в бланк посередине строки вносится наименование документа, место и дата его составления.
  2. Затем идет основная часть:
    • здесь надо зафиксировать факт передачи строительной площадки, указав названия организации–заказчика и предприятия-подрядчика;
    • прописать адрес, по которому находится участок, его площадь и прочие идентификационные данные, которые стороны посчитают важными (в том числе, ссылку на свидетельство о праве собственности, кадастровый номер и т.д.);
    • если у строительной площадки есть какие-то приметы, подробности или особенности, это нужно также обозначить в документе.
  3. После этого надо отметить, что после составления данного акта все обязанности по содержанию площадки, а также ответственность за производимые на ней работы переходят к подрядчику. Удостоверить нужно и то, что стороны друг к другу претензий на момент передачи участка не имеют.
  4. Если есть какие-то документы, которые стороны желают присовокупить к акту (в том числе фото-, видео-свидетельства), их наличие следует указать в акте передачи строительной площадки отдельным пунктом.

Как составить акт передачи строительной площадки подрядчику

Содержание акта, как и его оформление, является инициативой самого составителя. Однако при этом не стоит забывать об элементарных правилах заполнения таких документов. Так, здесь должна присутствовать «шапка». Затем идет основная часть и завершение.

Даже в том случае, если документ будет составлен на простом альбомном листе, документ признается действительным. Хотя в последнее время все чаще такие акты оформляются на фирменных бланках, которые утверждены внутренними правилами компании. Представители обеих сторон обязаны проставить здесь свои автографы. Если будут использоваться факсимильные подписи, документ автоматически признается ничтожным. Что качается печатей, то не являются обязательными. Можно обойтись и без них.

Содержание акта

Оформление документа начинается с заполнения «шапки». Здесь указывается название акта, присвоенный ему номер. Также прописывается дата и место составления. Так как этот документ является приложением к какому-то договору, сведения о нем также необходимо внести в акт. После заполнения «шапки» можно приступать к оформлению основной части.

Она состоит из следующих пунктов:

  1. Указывается подробная информация о сторонах, между которыми происходит сделка. Прописываются сведения из регистрационных документов, указываются руководители.
  2. Нужно указать точный адрес, по которому располагается данный участок. Подробно описывается территория, например, ее площадь, границы, кадастровый номер, документы, подтверждающие право собственности. При желании можно указать дополнительные идентифицирующие сведения. Если имеются отличительные приметы, о них также можно упомянуть.
  3. В документе необходимо написать, что после его оформления и подписания вся ответственность за указанную территорию возлагается на подрядчика.
  4. Нелишним будет указать, что стороны не имеют друг к другу никаких претензий.
  5. Иногда к акту прилагаются какие-то дополнительные документы. О них также нужно упомянуть. Это могут быть снимки, видео материалы и др.

Конечно, данные сведения можно вносить сплошным текстом. Но для лучшего восприятия их рекомендуется указывать по пунктам. Учитывая особенность территории, может понадобиться какая-то дополнительная информация. Таким образом, составители имеют право расширить документ.

3 Термины и определения

В настоящем своде правил применены термины по ГОСТ 22268, ГОСТ 26433.0, СП 267.1325800, а также следующие термины с соответствующими определениями:

3.1 геодезическая привязка: Определение положения закрепленных на местности точек, зданий и их элементов в принятой системе координат и высот.

3.2 случайные погрешности: Погрешности, для которых неизвестен характер их действий в каждом конкретном измерении; они подчиняются только статистическим закономерностям.

3.3 поправка: Значение величины, вводимое в неисправленный результат измерений.

3.4 геодезическая основа: Совокупность закрепленных на местности или сооружении геодезических пунктов, положение которых определено в общей для них системе координат.

3.5 исполнительная съемка: Процесс, основным содержанием которого является определение фактического положения строительных конструкций и технологического оборудования относительно разбивочных осей.

3.6 исполнительный чертеж: Отчетный документ, определяющий назначение, характеристики, фактическое планово-высотное положение построенной или реконструированной подземной сети инженерно-технического обеспечения.

3.7 охранная зона: Территория, расположенная вдоль (вокруг) подземных сетей инженерно-технического обеспечения, установленная в определенных параметрах с целью предотвращения нежелательного воздействия на них внешних факторов.

3.8 высотная деформационная геодезическая основа: Сеть сгущения внешней высотной геодезической основы, предназначенная для наблюдения за осадками основных строительных конструкций.

3.9 глубинный репер: Фундаментальный геодезический знак, закладываемый в практически несжимаемые грунты и предназначенный для сохранения высотной отметки.

3.10 осадочная деформационная марка: Устройство в виде шкалы (шкал) или шарика, закрепленное на строительной конструкции, стене, полу, перекрытии и других конструкциях, предназначенное для наблюдений за высотными деформациями.

3.11 осадка сооружения: перемещение сооружения, вызванное уплотнением его основания или уменьшением вертикальных размеров сооружения (или его частей).

3.12 абсолютная осадка: Величина осадки, полученная относительно исходной высотной опорной геодезической основы.

3.13 предельная погрешность: Погрешность, которая с заданной вероятностью не должна превышать по абсолютной величине погрешности результатов измерений.

3.14 куст реперов: Три и более глубинных репера внешней высотной опорной геодезической основы, расположенные, как правило, в вершинах треугольника (квадрата и т.п.) на равных расстояниях друг от друга, по которым по специальной программе выполняется высокоточное геометрическое нивелирование с целью выявления наиболее стабильного репера.

3.15 текущая осадка: Величина осадки любого репера, полученная как разность отметок предыдущего и последующего циклов.

3.16 прогиб: Вертикальное перемещение определенной точки, лежащей на оси балки , вследствие деформации, вызываемой силовыми, температурными и другими нагрузками и воздействиями, характеризующими работу конструкции.

Обязательные элементы акта приема-передачи

В процессе проведения акта приема-передачи разбивочной геодезической основы необходимо учесть следующие обязательные элементы:

  1. Идентификация сторон: акт должен содержать информацию о лицах (организациях) или подразделениях, осуществляющих прием и передачу разбивочной геодезической основы.
  2. Описание объектов: акт должен включать детальное описание разбивочной геодезической основы, включая ее характеристики, границы и особенности. Для этого могут использоваться координатные данные точек и другие параметры, определенные геодезическими методами.
  3. Состояние разбивочной геодезической основы: акт должен отражать текущее состояние разбивочной геодезической основы, включая наличие повреждений, изменений или других проблем, которые могут повлиять на ее дальнейшее использование.
  4. Подписи и даты: акт должен содержать подписи представителей сторон, участвующих в приеме-передаче разбивочной геодезической основы. Даты проведения акта также должны быть ясно указаны.

В целом, акт приема-передачи разбивочной геодезической основы является важным документом для подтверждения официального статуса и состояния данной основы. Он не только обеспечивает передачу прав и ответственности между сторонами, но и служит основой для дальнейшего использования геодезической основы при проведении различных инженерно-геодезических работ.

Акт передачи геодезических реперов в строительстве

Геодезическая разбивочная основа объекта капитального строительства необходима для обеспечения особо точного возведения зданий.

Строительная основа на стройплощадке координирует взаимную увязку технологически связанных между собой сооружений.

Проводить такие сложные изыскания могут только квалифицированные инженеры до начала капитального строительства.

Результаты ГРО оформляют в качестве технического проекта и передают генеральному застройщику. Процесс приемки-передачи отображают в акте освидетельствования геодезической разбивочной основы.

Цель составления

Еще до начала строительно-монтажных работ, заказчик обязуется обеспечить подрядчика сведениями о привязке местности к существующим пунктам Государственных геодезических сетей. В строгой увязке с ними и создается геодезическая разбивочная основа застраиваемой площадки.

При строительстве мелких одиночных объектов на территориях, где разбивочная основа уже выполнялась, заказчик указывает подрядчику геодезические пункты.

Инженеры геодезисты проверяют данные и проводят сверку с начертанием необходимых чертежей. Если все данные совпадают, составляют акт освидетельствования разбивочной основы.

Кто составляет и в какие сроки передает

Техническая документация с описанием геодезической разбивочной работы подготавливается ответственными за работу геодезистами. Принимать проект могут любые уполномоченные подрядчиком лица.

Ответственность за физическую сохранность реперов после осуществления акта приемки передачи результатов геодезической разбивочной основы несет подрядчик.

В период за 10 дней до начала капитального строительства заказчик должен любыми возможными способами (по почте или лично) передать весь пакет документов.

Акт освидетельствования составляют минимум в двух экземплярах. Один из них остается у заказчика, другой передают подрядчику.

Составление геодезической разбивочной основы входит в обязанности заказчика стройки. Акт освидетельствования составляют его уполномоченный представители. Обычно, это инженерно-геодезическая организация с правом допуска к проведению данного вида изысканий.

Бланк и образец заполнения

В бланке освидетельствования геодезической разбивочной основы необходимо четко указать следующие сведения:

  1. В правом углу необходимо указать точный физический адрес участка, на котором происходила сверка геодезических реперов.
  2. Ниже указывают полные сведения о заказчике и подрядчике стройки с точным указанием адреса и контактного номера телефона:
    • Для юридических лиц это ОГРН, ИНН, полный перечень сведений из свидетельства о государственной регистрации с указанием даты и места его выдачи;
    • Для физических лиц — фамилию, имя, отчество, серию и номер паспорта с указанием даты и места выдачи.

В этой части документа также указывают номер и серию документов, дающих подрядчику право на осуществление заданного вида строительной деятельности.

В акте полностью указывают информацию об инженере-геодезисте, который составлял план и сверял разбивочную основу.
Дополнительно указывают личную информацию того, кто составлял проект и отвечал за заполнение техдокументации.
Информация в основной части акта отображает процесс физической передачи реперов на местности.

Отмечается факт осмотра и проверки физических указателей на предмет правильности монтажа и технического соответствия.

В основной части также указывают ФИО и название занимаемой должности ответственных за прием и сдачу проекта геодезической разбивочной основы.
В нижней части бланка указывают фактической количество копий и описывают все приложения технического проекта.

В обязательном порядке проект геодезической разбивочной основы содержит:

  • Чертежи расположения геодезических знаков;
  • Разбивочные чертежи территории;
  • Каталоги отметок исходных пунктов;
  • Каталоги проектных координат;
  • Пояснительные документы с обоснованием точности построения.

Внизу документа все присутствующие при освидетельствовании лица ставят свои личные подписи.

Бланк-форму акта освидетельствования можно найти тут.

Образец заполнения доступен ниже.

В начале бланка любого акта освидетельствования геодезической разбивочной основы указывают его номер и дату составления.

Процесс разбивки осей.

На примере простейшего способа применения геодезического оборудования (теодолита), можно представить более сложные мероприятия на уникальных объектах. Сейчас используются высокоточные электронные тахеометры, позволяющие производить такие работы самого высокого качественного уровня.

Начинается разбивка с прокладки теодолитного хода для отыскания угла здания. Это будет основной угол, от которого будут рассчитываться другие. Он отмечается колышком с отметкой. Сторону здания задают, как угол между линией (последней) теодолитного хода и осью сооружения. Это действие выполняется с помощью центрирования теодолита над колышком с переносом угла между линией хода теодолита и осью сооружения на местность.

Затем вдоль линии визирования прибора меряют от него расстояние длины оси здания, а это место отмечают колышком с обозначением. Далее следует повернуть теодолит на 90 градусов, перпендикулярно уже определённой оси, после чего, отмерить расстояние от теодолита до точки пересечения поперченной и продольной осей сооружения, чтобы найти следующий угол, а потом закрепить его разбивочным знаком (колышком) в натуре.

Четвёртый угол находят после переноса теодолита на уже найденную точку, центрируют отвесом над разбивочным знаком. С помощью визирования снимают отчёт по лимбу, от которого нужно отнять (или прибавить) 90 градусов. Установив значение угла на лимбе, повернуть теодолит на последнюю точку, после чего установить направление. Отмерив длину от места расположения прибора, находится последний угол здания, который также отмечается колышком (разбивочным знаком). Проверку осуществляют, начиная с четвёртого угла, соблюдая величины углов – 90 градусов. Все эти действия закрепляются представителями заказчика и подрядчика, когда заполняется и подписывается акт, подтверждающий качество выполненных работ.

При разбивке участков под большие котлованы, необходимо выполнить обноску для переноса осей здания на дно котлована, по которым будет устанавливаться фундамент, а также учитывая размеры призмы обрушения грунта. Устройство линейно протяжённых сооружений (траншей) требует поперечной обноски, там, где прямые участки или углы поворота, чтобы определить оси трассы, а также точки на дне кабельной траншеи. Между разбивочными знаками натягиваются струны для визуального определения осей. Разбивочные знаки на больших строительных площадках выполняются из железобетонных конструкций с натянутыми между ними струнами и катафотами, которые после завершения строительства вывозятся или утилизируются.

Образец заполнения акта передачи строительной площадки подрядчику

Хранение акта

Как уже было сказано, акт считается дополнением к договору. Можно сказать, эти два документа являются «неразлучными», так как считаются недействительными друг без друга. Хранятся они тоже вместе. Обычно такие документы должны храниться в обеих организациях в течение трех лет. Однако этот период может быть изменен внутренними правилами. Например, если строительство ведется долгие годы, естественно, все это время у подрядчика должен храниться документ, подтверждающий официальное получение данной строительной площадки. После того, как срок хранения истекает, документы подлежат утилизации.

голоса

Рейтинг статьи

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.1.051-90 Система стандартов безопасности труда. Электробезопасность. Расстояния безопасности в охранной зоне линий электропередачи напряжением свыше 1000 В

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции

ГОСТ 21778-81 Система обеспечения точности геометрических параметров в строительстве. Основные положения

ГОСТ 22268-76 Геодезия. Термины и определения

ГОСТ 23616-79 Система обеспечения точности геометрических параметров в строительстве. Контроль точности

ГОСТ 24846-2012 Грунты. Методы измерения деформаций оснований зданий и сооружений

ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

ГОСТ Р 51872-2002 Документация исполнительная геодезическая. Правила выполнения

ГОСТ Р 53611-2009 Глобальная навигационная спутниковая система. Методы и технологии выполнения геодезических и землеустроительных работ

СП 20.13330.2016 «СНиП 2.01.07-85 Нагрузки и воздействия»

СП 22.13330.2016 «СНиП 2.02.01-83 Основания зданий и сооружений»

СП 31.13330.2012 «СНиП 2.04.02-84 Водоснабжение. Наружные сети и сооружения»

СП 32.13330.2012 «СНиП 2.09.03-85 Канализация. Наружные сети и сооружения»

СП 36.13330.2011* «СНиП 2.05.06-85 Магистральные трубопроводы» (с изменением N 1)

СП 38.13330.2012 «СНиП 2.06.04-82 Нагрузки и воздействия на гидротехнические сооружения (волновые, ледовые и от судов)»

СП 42.13330 «СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений»

СП 48.13330.2011 «СНиП 12-01-2004 Организация строительства» (с изменением N 1)

СП 52.13330.2011 «СНиП 23-05-95 Естественное и искусственное освещение»

СП 62.13330.2011 «СНиП 42-01-2002 Газораспределительные системы» (с изменениями N 1, N 2)

СП 74.13330.2011 «СНиП 3.05.03-85 Тепловые сети»

СП 86.13330.2014 «СНиП III-42-80 Магистральные трубопроводы» (с изменением N 1)

СП 124.13330.2012 «СНиП 41-02-2003 Тепловые сети»

СП 129.13330.1012* «СНиП 3.05.04-85 Наружные сети и сооружения водоснабжения и канализации»

СП 134.13330.2012 Системы электросвязи зданий и сооружений. Основные положения проектирования

СП 267.1325800.2016 Здания и комплексы высотные. Правила проектирования

Кто делает ГРО?

Согласно требованиям нормативно-правовых актов, разработка ГРО входит в круг обязанностей заказчика стройки, который должен минимум за десять дней до начала работ на объекте любым доступным способом отослать подрядчику документы по ГРО и знаки разбивки, закреплённые на площадке. В том числе заказчик обязан передать:

  • знаки для внешней разбивочной сетки объектов (сооружений, зданий), которые должны быть закреплены в количестве не менее 4 штук на 1 ось и кроме того, в документации специалистам нужно указать, а на местности поставить знаки на места пересечений осей, выходящих из углов строительных объектов;
  • знаки для линейных сооружений, таких, как теплотрассы, газопроводы, которые устанавливаются в начале и конце трассы, а также на оси её прохождения, через интервал максимум полкилометра;
  • нивелирные реперы, устанавливаемые на границах строительного участка и у каждого сооружения;
  • каталоги абрисов, высот и координат для всех пунктов ГРО.

Порядок внесения изменений в акт

В процессе строительства может возникнуть необходимость внесения изменений в уже утвержденный акт освидетельствования ГРО.

Это может быть связано с корректировкой проекта, изменением границ участка, заменой ответственных лиц или другими причинами.

Чтобы внести изменения в акт, необходимо:

  1. Подготовить мотивированное обращение о необходимости внесения правок.
  2. Согласовать его со всеми заинтересованными лицами и организациями.
  3. Утвердить приказом руководителя организации-заказчика.
  4. Внести изменения и заверить подписями в 2-х экземплярах акта.

Любые исправления в уже утвержденном акте должны быть согласованы, заверены и обоснованы документально.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
