Освидетельствование котлована

Каждый разработанный котлован проходит процедуру освидетельствования геологами , после чего его принимает комиссия с участием представителя от заказчика. Освидетельствование котлована осуществляется с целью установления соответствия показателей между уже вскрытыми грунтами, а также принятыми в проекте согласно результатам инженерно-геологических изысканий. Положительным результатом приемки котлована является Акт освидетельствования котлована. Который составляется в 4-х экземплярах. Авторский и геотехнический надзор, подрядная организация и геологическая организация, которая непосредственно выполняла освидетельствование качества

Кто делает ГРО?

Согласно требованиям нормативно-правовых актов, разработка ГРО входит в круг обязанностей заказчика стройки, который должен минимум за десять дней до начала работ на объекте любым доступным способом отослать подрядчику документы по ГРО и знаки разбивки, закреплённые на площадке. В том числе заказчик обязан передать:

• знаки для внешней разбивочной сетки объектов (сооружений, зданий), которые должны быть закреплены в количестве не менее 4 штук на 1 ось и кроме того, в документации специалистам нужно указать, а на местности поставить знаки на места пересечений осей, выходящих из углов строительных объектов,
• знаки для линейных сооружений, таких, как теплотрассы, газопроводы, которые устанавливаются в начале и конце трассы, а также на оси её прохождения, через интервал максимум полкилометра,
• нивелирные реперы, устанавливаемые на границах строительного участка и у каждого сооружения,
• каталоги абрисов, высот и координат для всех пунктов ГРО.

Основные этапы разбивочных работ

В зависимости от того, с каким типом объекта предстоит работать, разбивка может затрагивать границы участка, оси, линейные сооружения, контуры или отдельные фрагменты здания. При этом существуют определенные этапы, которые неизменны для любого типа работ.

Создание разбивочной геодезической сети (основы)

Ее создают на территории обозначенной строительной площадки. Вид используемой сети зависит от формы и размера объекта, а также от точности переноса осей будущего сооружения. Например, это могут быть следующие варианты:

1. Для разбивки гражданских и промышленных зданий используют систему, состоящую из квадратов и прямоугольников, которые параллельны поперечным и продольным осям здания. Средний шаг между ними равняется 100-200 м. Такую сеть изначально проектируют на генплане, а затем переносят на местность.

2. Чтобы перенести на местность проект инженерной сети, он накладывается на топографический план местности. Затем с помощью геодезических марок закрепляются высотные реперы и поворотные точки оси трассы. Шаг разбивки определяется, в зависимости от характера земляных работ, а также требований заказчика.

3. Для построения точной топографической карты местности используется плановая геодезическая сеть, которая состоит из линейно-угловых сетей, а также включает данные о положении объектов на местности, полученные при помощи спутников или аэрофотограмметрической съемки.

Геодезическая подготовка проекта

Задачей геодезической подготовки объекта является подбор конкретных вариантов его разбивки на местности, в том числе, выбор методов и средств проведения измерений, установка требуемой точности выполняемых работ и пр. Для ее проведения специалист использует данные разбивочной сети, а также чертеж самого сооружения. Таким образом получаются разбивочные чертежи с указанием точных координат. В процессе используют следующие методы определения координат:

1. Графический. Координаты определяют, отталкиваясь от данных генплана.

2. Аналитический. Место расположения проектных точек определяют, отталкиваясь от координат уже известных точек. Так, к примеру, известно начало мостового перехода, расстояние между опорами моста и направление его оси. Используя эти данные, специалист может вычислить координаты центра каждой опоры.

3. Графоаналитический. Из генплана берут данные о координатах некоторых точек, а местоположение остальных вычисляют аналитическим методом, отталкиваясь от полученной информации. К примеру, если необходимо сделать разбивку улицы, можно графически определить координаты угла одного из зданий, а все остальные узнать путем вычислений.

Разбивочные работы

Они начинаются с разбивки главных осей и их привязки к геодезической сети. Для линейного сооружения главной осью служит трасса, закрепленная на местности, для опор моста – поперечные и продольные оси, для зданий в этой роли выступают оси наружных стен. Также основой могут служить внешние существующие объекты.

После этого переходят к более детальной разбивке, которая определяет положение всех элементов будущего строения. Этот этап требует повышенной точности, например, для земляных работ – от 2 до 3 см, для бетонных – от 4 до 5 мм, для монтажа типового оборудования – от 1 до 2 мм.

Контроль во время строительства

В качестве дополнительной гарантии, по завершению определенного этапа строительства, можно заказать геодезическую съемку, которая позволит установить фактическое положение проектных точек. После этого полученная информация сравнивается с изначальными нормативными документами

Особенно важно это сделать на начальных этапах, чтобы максимально быстро обнаружить возможные ошибки и устранить их с минимальными затратами

Процесс разбивки осей.

На примере простейшего способа применения геодезического оборудования (теодолита), можно представить более сложные мероприятия на уникальных объектах. Сейчас используются высокоточные электронные тахеометры, позволяющие производить такие работы самого высокого качественного уровня.

Начинается разбивка с прокладки теодолитного хода для отыскания угла здания. Это будет основной угол, от которого будут рассчитываться другие. Он отмечается колышком с отметкой. Сторону здания задают, как угол между линией (последней) теодолитного хода и осью сооружения. Это действие выполняется с помощью центрирования теодолита над колышком с переносом угла между линией хода теодолита и осью сооружения на местность.

Затем вдоль линии визирования прибора меряют от него расстояние длины оси здания, а это место отмечают колышком с обозначением. Далее следует повернуть теодолит на 90 градусов, перпендикулярно уже определённой оси, после чего, отмерить расстояние от теодолита до точки пересечения поперченной и продольной осей сооружения, чтобы найти следующий угол, а потом закрепить его разбивочным знаком (колышком) в натуре.

Четвёртый угол находят после переноса теодолита на уже найденную точку, центрируют отвесом над разбивочным знаком. С помощью визирования снимают отчёт по лимбу, от которого нужно отнять (или прибавить) 90 градусов. Установив значение угла на лимбе, повернуть теодолит на последнюю точку, после чего установить направление. Отмерив длину от места расположения прибора, находится последний угол здания, который также отмечается колышком (разбивочным знаком). Проверку осуществляют, начиная с четвёртого угла, соблюдая величины углов – 90 градусов. Все эти действия закрепляются представителями заказчика и подрядчика, когда заполняется и подписывается акт, подтверждающий качество выполненных работ.

При разбивке участков под большие котлованы, необходимо выполнить обноску для переноса осей здания на дно котлована, по которым будет устанавливаться фундамент, а также учитывая размеры призмы обрушения грунта. Устройство линейно протяжённых сооружений (траншей) требует поперечной обноски, там, где прямые участки или углы поворота, чтобы определить оси трассы, а также точки на дне кабельной траншеи. Между разбивочными знаками натягиваются струны для визуального определения осей. Разбивочные знаки на больших строительных площадках выполняются из железобетонных конструкций с натянутыми между ними струнами и катафотами, которые после завершения строительства вывозятся или утилизируются.

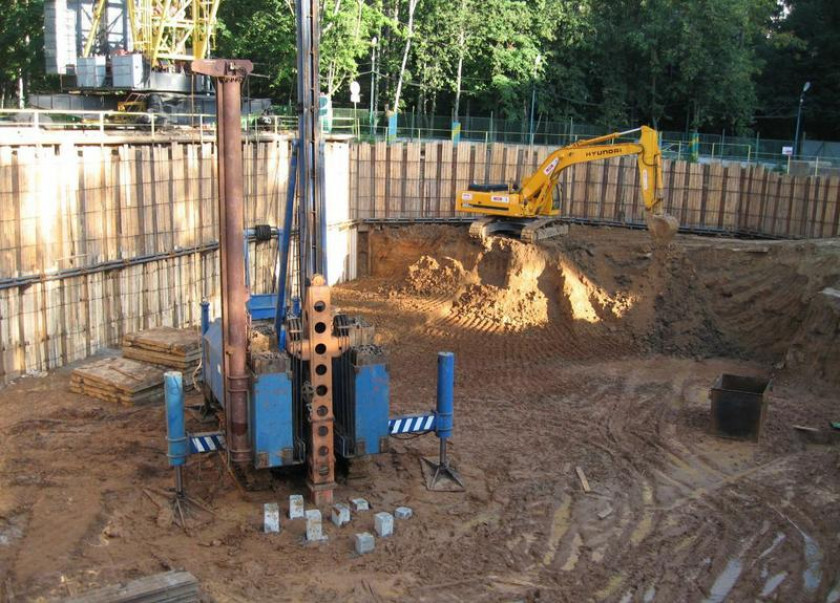

Осмотр, освидетельствование и приемка котлована

Разработка котлована в обязательном порядке подлежит освидетельствованию специалистами. Окончательным этапом работ является приемка комиссией, членами которой является ответственный сотрудник от организации-заказчика, представитель государственных контрольно-надзорных органов и подрядчик.

Цель проведения освидетельствования разработанного котлована – анализ соответствия данных инженерно геологического изыскания и показателей грунтовых почв, полученных в результате земляных работ по разработке котлована.

На основании сравнительного анализа этих данных составляется акт освидетельствование и приемка котлована.

Все организации, принимающие участие в данном виде работ, получают по экземпляру акта: подрядчик, геологическая организация (непосредственное выполнение освидетельствования), органы государственного авторского и геотехнического надзора.

Предварительное ознакомление с котлованом, оценка пространственной изменчивости и других физических характеристик грунта (образцы берутся со стен вскрытого котлована).

Технический отчет с данными проведенных на участке инженерно геологических изысканий служит базой для уточнения полученных показателей грунтов.

Разметка котлована на местности, показатели грунтовых почв должны полностью соответствовать данным технического отчета по результатам инженерно геологических испытаний. Освидетельствование котлована с выездом на местность проводит инженер-геолог, входящий в состав комиссии.

Визуальный осмотр котлована и снятие проб грунтов со стенок открытого котлована – задача инженера-геолога. После получения и анализа проб инженер-геолог проводит сравнение с данными технического отчета.

Возможные осложнения при проведении работ по освидетельствованию котлована

• высокая подтопляемость местности: требуется проведение работ по ее осушению;
• высокая техногенная нагрузка на участок: наличие инженерных коммуникаций плит старых фундаментов под верхним слоем грунта: требуется проведение работ по дополнительному отбору проб грунта с целью получения более достоверных данных о месте возведения нового объекта;
• значительные расхождения в результате проведения сравнительной оценки данных технического акта и данных акта об освидетельствовании котлована: требуется проведение дополнительных инженерно геологических изысканий; их объем определяет комиссия, он должен быть достаточным для уточнения проектных данных; полученные правки в обязательном порядке должны быть внесены в проект строительных работ.

Получение акта о выполнении работ является окончательным этапом освидетельствования котлована. Технический отчет по результатам инженерно-изыскательских работ и акт освидетельствования котлована – основные документы, необходимые для получения разрешения на проведение строительных работ на выбранном участке.

Документация по результатам освидетельствования котлована должна содержать

• чертежи отдельных частей и конструкций креплений и фундамента, разметки котлована;
• авторский надзор всех видов работ, проводимых на этапе инженерно геологических изысканий и освидетельствования котлована (журнал авторского надзора);
• разбивка котлована – акт приемки геодезической разбивочной основы для строительства;
• ведомость отметок реперов и привязка к ним разметок фундамента и конструкций на участке строительных работ;
• скрытые работы (акты по каждому виду скрытых работ): расчет свойств и несущей способности оснований свай, устройство основанием с применением подсыпки, присадка или набухание грунта и др.

Полученная расчетная документация должна быть подтверждена. Подтверждающими документами являются:

• планы проектных работ;
• планы исполнительских работ;
• результаты бурильных работ;
• характеристики грунтов, проектные и фактические;
• чертежи разрезов котлована и разметки фундамента;
• результаты проверки несущей способности грунтов (составляется акт испытаний);
• чертежи оградительных конструкций места проведения работ по разработке котлована.

Освидетельствование и приемка котлована — процедура с участием контрольно-надзорных государственных органов (в строительстве), экспертных организаций (или независимых экспертов).

Обязательно предварительное оповещение всех участников о предмете освидетельствования, месте его расположения.

Кроме того, каждый участник должен быть ознакомлен с техническим актом проведения инженерно геологических изысканий.

Основная цель освидетельствования котлована – оценка безопасности возведенного здания (сооружения) в процессе эксплуатации.

Как создать ГРО?

Созданием геодезической разбивочной основы занимаются профильные специалисты – геодезисты. ГРО обычно делается в виде строительной сетки, специальных осей (продольных, поперечных), которые определяют положение основных объектов строительства на местности, а также красные линии.

Сверху на отметки специалисты наносят точные координаты и высотные отметки. Если вблизи строящегося объекта находятся другие объекты капитального строительства, тогда знаки могут быть вынесены на стены этих объектов.

Если объектом строительства выступает большое здание, тогда геодезисты используют геодезическую сетку в виде системы из больших квадратов и прямоугольников.

При построении сетки важно соблюдать такие условия:

• обеспечить удобство для проведения ГРО;
• здания и строения должны располагаться строго на территории внутри сутки. Нельзя выходить за ее границы;
• линии на сетке должны располагаться параллельно относительно осям возводимого здания.

При выполнении ГРО важно контролировать, чтобы все знаки геодезической основы всегда были устойчивы и были в наличии. Ниже приведен пошаговый порядок создания ГРО для строительства объекта недвижимости:. Ниже приведен пошаговый порядок создания ГРО для строительства объекта недвижимости:

Ниже приведен пошаговый порядок создания ГРО для строительства объекта недвижимости:

Шаг 1. Составление плана

На начальном этапе возведения строения важно сделать план, чтобы можно было учесть стадии проектирования, очередность возведения строений и т. п. При составлении плана специалисты должны учесть ряд нюансов: температурные процессы для прокладывания коммуникаций, строительства объекта, проведения работ по реконструкции или расширению, изменения параметров и др

При составлении плана специалисты должны учесть ряд нюансов: температурные процессы для прокладывания коммуникаций, строительства объекта, проведения работ по реконструкции или расширению, изменения параметров и др.

Шаг 2. Вынос разбивочных осей

Геодезисты проводят работы, связанные с закреплением будущего строения на местности согласно строительному проекту. Производить вынос нужно грамотно, поскольку от этого будет зависеть качество постройки: надежность здания, его долговечность и устойчивость.

Шаг 3. Формирование внешней разбивочной сетки

На этом этапе производится отображение геодезической сетки в границах будущего объекта. Фиксируются отметки, выделяются углы, формируется высотная геодезическая разбивочная основа.

Шаг 4. Вынос зоны закладки знаков

Мероприятия по выносу должны быть произведены за 10 дней до начала строительства. Вынос зоны проводится с четким соблюдением правила – такой вынос должен быть отображен в генплане объекта.

Книги

Букинистическая литератураГОСТы, ОСТыДетская литератураДомашний кругДругоеИскусство. Культура. ФилологияКниги в электронном видеКниги издательства “Комсомольская правда”Компьютеры и интернетКосмосНаука. Техника. МедицинаНормативные правовые актыОбщественные и гуманитарные наукиОхрана труда, обеспечение безопасностиПодарочные книгиПутешествия. Отдых. Хобби. СпортРелигия. Оккультизм. ЭзотерикаРостехнадзорСанПины, СП, МУ, МР, ГНСборники рецептур блюд для предприятий общественного питанияСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНУчебный годХудожественная литератураЭкономическая литератураЭнциклопедии, справочники, словари

Как оформить акты скрытых земляных работ — правила заполнения и пример

Производство земляных работ в строительстве требует особого подхода и качества исполнения, поскольку непосредственно от этого зависит безопасность и надежность эксплуатации зданий и сооружений, а также их долговечность. В этой связи на каждом его этапе производится оценка проведенных работ на соответствие инженерно-техническим требованиям и нормативам.

Понятие «скрытые земляные работы»

В соответствии с законодательством после завершения строительства домов и сооружений проводится их приемка специализированной комиссией, которая, собственно, и оценивает качество выполненных операций и пригодность строения к эксплуатации. Однако есть такие их виды, качество которых невозможно оценить после того, как строительство полностью окончено. Такие работы называют «скрытыми».

Для их оценки проводятся промежуточные осмотры на предмет качества исполнения с составлением соответствующей документации.

«Скрытые» операции условно можно поделить на два типа:

• внутренние;
• внешние, земляные.

Первый тип предполагает проведение рабочих операций внутри зданий и помещений. К ним, по большей части, относится прокладка коммуникаций. Внешние же предполагают осуществление инженерных операций с грунтом: его подготовкой к строительству, уплотнению и т. д.

Обследование и освидетельствование

После завершения того или иного этапа строительства на объекте создается специальная комиссия, которая проводит соответствующее обследование качества его исполнения. В обязательном порядке в ее состав должны входить профильные специалисты, которые представляют интересы как заказчика, так и подрядчика.

Перечень участников комиссии может быть расширен за счет представителей субподрядчиков, проектной организации и так далее, в зависимости от сложности возведения конкретного объекта.

Важно! При выявлении недостатков на данном промежуточном этапе комиссия может принять решение об отказе в освидетельствовании и приемке до их устранения. На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями. На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями

На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями.

Какие акты составляются при скрытых земляных работах

Перечень соответствующих операций довольно широк, при этом достаточно привести наиболее распространенные, по окончанию которых составляются акты:

• освидетельствование грунтов;
• отрытие котлованов;
• консервация, расконсервация при вынужденных простоях;
• обустройство оснований под фундаменты, трубопроводы, коммуникации;
• снятие верхнего почвенного слоя;
• мероприятия по закреплению грунтов и подготовке оснований под строительство.

Пример составления актов скрытых земляных работ

По завершению приемки результатов комиссия оформляет специальный акт.

Важно! Наличие данной документации строго обязательно. Она будет необходима при итоговой приемке здания или сооружения. Без соответствующего акта комиссия может выборочно потребовать дополнительного освидетельствования той или иной работы, что может повлечь весьма весомые затруднения для подрядчика

Без соответствующего акта комиссия может выборочно потребовать дополнительного освидетельствования той или иной работы, что может повлечь весьма весомые затруднения для подрядчика.

Что должен содержать бланк

Строгой унифицированной формы акта не существует. В этой связи допускается использовать фирменные или сторонние бланки для его составления. Однако документ в обязательном порядке должен содержать следующую информацию:

• наименование рабочего процесса;
• описание технологии;
• наименование и адрес объекта;
• ФИО участников приемной комиссии;
• подписи и дата составления документа.

Кроме этого, желательно, чтобы акт был заверен печатями соответствующих организаций.

Образец акта:

Порядок заполнения

Документ составляется в обязательной письменной форме в количестве экземпляров, которое необходимо для каждого заинтересованного лица. В акте отражено решение комиссии, что заверяется подписями каждого ее члена. После заполнения бумаги хранятся вместе с остальной технической документацией.

Акт на скрытые земляные работы применяется при оформлении промежуточного приема того или иного вида скрытых строительных работ. Он не имеет унифицированной формы. Однако обязателен для составления.

Скачать бланк акта освидетельствования скрытых работ

Основные понятия

Разбивочная сеть – это система геодезических пунктов, закрепленных на стройплощадке особыми знаками. Эти пункты позволяют с заданной точностью определить расположение всех объектов, инженерных сетей, зданий и сооружений на территории по плановым и высотным координатам. При этом осуществляется привязка объектов к пунктам государственной геодезической сети.

Построение чертежа геодезической разбивочной сети обычно ведется в том же масштабе, что и генеральный план строительства.

Очень важно обезопасить опорные точки от любых смещений и повреждений. На стройплощадке утрата репера или потеря точности может произойти не только из-за оплошности оператора тяжелой техники, но и в результате температурных, геологических, электромагнитных, вибрационных и других неизбежных воздействий

А любые просчеты, связанные с повреждением опорной точки, могут иметь немалую цену

А любые просчеты, связанные с повреждением опорной точки, могут иметь немалую цену.

Журналы и бланки

Автодороги, дорожное хозяйствоАЗС и АЗГСАптекиАрхивыАттракционыБанкиБассейныБухгалтерияГазовое хозяйство, газораспределительные системы, ГАЗПРОМГеодезия, геологияГостиницы, общежития, хостелыГрузоподъемные механизмыДелопроизводствоДокументы, относящиеся к нескольким отраслямДрагметаллыЖКХЖурналы для медицинских учрежденийЖурналы для образовательных учрежденийЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетовЖурналы и бланки для армии, вооруженных силЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы по санитарии, проверкам СЭСЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФ, РосгвардииКадровая работа: Журналы, бланки, формыКанатные дороги, фуникулерыКладбищаКомплекты документов и журналовКонструкторская, научно-техническая документацияЛесное хозяйствоЛифтыМетрологияМЧСНефтебазыНефтепромысел, нефтепроводыОбложки для журналов и удостоверенийОхрана труда и техника безопасностиПожарная безопасностьПроверки и контроль госорганами, контролирующими организациямиПромышленностьПсихологияРаботы с повышенной опасностьюРегулирование алкогольного рынкаСамокопирующиеся бланкиСвязьСельское хозяйство, ветеринарияСкладСнегоплавильные пунктыСтройка, строительствоТепловые энергоустановки, котельныеТранспортТуризмУчреждения культуры, библиотеки, музеиШахты, рудники, метрополитены, подземные сооруженияЭксплуатация зданий и сооруженийЭлектроустановкиЭнергетика

Какие документы есть еще:

• Все документы из раздела «Акт»
• Рубрикатор всех типовых образцов и бланков документов

Что еще скачать по теме «Акт»:

• Образцы и типовые формы документов, сформированные в результате исполнения государственной функции по осуществлению контроля и координации за деятельностью государственных бюджетных учреждений Московской области. Форма акта проверки
• Акт сверки расчетов между бюджетами бюджетной системы Российской Федерации по межбюджетным трансфертам, предоставленным в форме субсидий, субвенций и иных межбюджетных трансфертов, имеющих целевое назначение, из федерального бюджета по главе 092 “Министерство финансов Российской Федерации”
• Форма акта о выделении к уничтожению документов, не подлежащих хранению
• Форма акта о выделении к уничтожению документов, не подлежащих хранению в Федеральной службе по надзору в сфере природопользования
• Акт освидетельствования скрытых работ(ы) (оформляются на работы, скрываемые последующими: устройство грунтов оснований, котлованов, армирования, анкеровки, креплений, связей, сварных соединений, по заполнению (инъецированию) погружению, гидроизоляции, теплоизоляции, звукоизоляции, антикоррозионной защиты, антисептирования, огнезащиты, заземления конструкций и другие виды работ) в Московской области (рекомендуемая форма)

• Важные нюансы при покупке фирмы
• Процесс переписки квартиры на другого человека
• Процесс получения визы в США
• Процесс продажи машины
• Процесс строительства гаража (с бюрократической точки зрения)
• Строительство частного дома в городской черте

Для чего составляют акт освидетельствования геодезической разбивочной основы (ГРО)

От качества выполнения ГРО зависит, начнутся ли строительные работы в срок и то, насколько верно будут расположены все конструкции. О правильности разбивки говорят, когда акт освидетельствования уже подписан, что влияет на:

• вынос на местность проектируемых объектов;
• определение границ земельного участка, на котором будет осуществляться строительство;
• обеспечение возможности оптимально разместить строительное оборудование;
• определение плановых и высотных параметров объектов, которые будут вынесены на земельный участок.

Некоторые мелкие одиночные объекты часто возводят на местности, где разбивка уже была выполнена много лет назад. В таком случае заказчик или его представитель показывают на земельном участке геодезические пункты. Тогда геодезисты во время приемки проверяют только их положение, после чего чертят схемы и по результатам проверки составляют акт.

Особенности заполнения и составления

Форму документа можно скачать на сайте. Она строго определена в рабочей документации – РД-11-02-2006. В первом приложении указанного документа и приведен образец акта. Существует несколько правил его оформления и составления.

• Создание ГРО входит в обязанности заказчика. Для составления акта привлекаются его уполномоченные лица. Чаще это инженерно-геодезическая организация, которая имеет лицензию на осуществление такого вида изысканий.
• За подготовку акта отвечают геодезисты, назначенные ответственными за эту работу подрядчиком.
• Документ составляется только на один вид работ. Это сам процесс создания разбивки геодезической сети на местности и закрепление ее пунктов.
• Акт составляют минимум в двух экземплярах. Один передается подрядчику, ответственному за процесс возведения объекта, а другой – заказчику.

Оформление бланка

Что касается оформления, то тут все также отдается на откуп специалистам, задействованным в разбивочных работах. Акт можно заполнить в электронном виде или написать вручную. Единственное условие, которое надо соблюсти: акт сделанный при помощи компьютера следует распечатать, чтобы все ответственные лица могли поставить свои подписи. При этом печать в документе ставить не обязательно.

Акт делается в пяти абсолютно идентичных экземплярах, — по одному для каждого специалиста, его подписавшего.

Готовый документ подлежит строгому хранению на протяжении периода, указанного в законодательстве или же прописанного в нормативно-правовых актах предприятий. Уничтожать его ранее этого срока категорически запрещено, поскольку, если вдруг в процессе эксплуатации здания возникнут какие-то неполадки, при помощи него можно будет установить ответственных лиц. Только после того, как период хранения истечет, акт можно утилизировать с соблюдением установленной в законе процедуры.

Процесс разбивки осей.

На примере простейшего способа применения геодезического оборудования (теодолита), можно представить более сложные мероприятия на уникальных объектах. Сейчас используются высокоточные электронные тахеометры, позволяющие производить такие работы самого высокого качественного уровня.

Начинается разбивка с прокладки теодолитного хода для отыскания угла здания. Это будет основной угол, от которого будут рассчитываться другие. Он отмечается колышком с отметкой. Сторону здания задают, как угол между линией (последней) теодолитного хода и осью сооружения. Это действие выполняется с помощью центрирования теодолита над колышком с переносом угла между линией хода теодолита и осью сооружения на местность.

Затем вдоль линии визирования прибора меряют от него расстояние длины оси здания, а это место отмечают колышком с обозначением. Далее следует повернуть теодолит на 90 градусов, перпендикулярно уже определённой оси, после чего, отмерить расстояние от теодолита до точки пересечения поперченной и продольной осей сооружения, чтобы найти следующий угол, а потом закрепить его разбивочным знаком (колышком) в натуре.

Четвёртый угол находят после переноса теодолита на уже найденную точку, центрируют отвесом над разбивочным знаком. С помощью визирования снимают отчёт по лимбу, от которого нужно отнять (или прибавить) 90 градусов. Установив значение угла на лимбе, повернуть теодолит на последнюю точку, после чего установить направление. Отмерив длину от места расположения прибора, находится последний угол здания, который также отмечается колышком (разбивочным знаком). Проверку осуществляют, начиная с четвёртого угла, соблюдая величины углов – 90 градусов. Все эти действия закрепляются представителями заказчика и подрядчика, когда заполняется и подписывается акт, подтверждающий качество выполненных работ.

При разбивке участков под большие котлованы, необходимо выполнить обноску для переноса осей здания на дно котлована, по которым будет устанавливаться фундамент, а также учитывая размеры призмы обрушения грунта. Устройство линейно протяжённых сооружений (траншей) требует поперечной обноски, там, где прямые участки или углы поворота, чтобы определить оси трассы, а также точки на дне кабельной траншеи. Между разбивочными знаками натягиваются струны для визуального определения осей. Разбивочные знаки на больших строительных площадках выполняются из железобетонных конструкций с натянутыми между ними струнами и катафотами, которые после завершения строительства вывозятся или утилизируются.
