Как правильно выполняется аксонометрическая схема водопровода

Состав

Схема состоит из чертежа и таблицы с условными обозначениями. Чертёж должен содержать достаточный объём информации для понимания схемы работы вентиляционной системы.

Есть два типа принципиальной схемы – поэтажный и поперечный разрез. Первый – отражает вид сверху в пределах одного этажа, второй – аналог аксонометрии.

Каждая схема обязательно включает условные обозначения:

• Воздуховодов, связи между ветками.
• Точек подключения и соединения вентиляторов с воздуховодами.
• Места забора и подачи воздуха.
• Другое оборудование (рекуператоры, калориферы).

Все элементы вентсистемы содержат выноски, где кратко описывается модель или название оборудования.

Обозначения

Каждый элемент системы отопления, схемы имеет свой знак маркировки.

• П – приточные системы, установки систем, вытяжные системы;
• В – установки систем;
• У – занавесы воздушного типа;
• А – отопительные агрегаты;

Это были маркировки, которые касались системы отопления с механическим побуждением.

Для отопительной системы с принудительным побуждением характерны другие условные обозначения на чертежах отопления:

• Ст – стояк отопительной системы;
• ГСт – главный стояк отопительной системы;
• ГВ – ветвь горизонтальная;
• К – компенсатор.

Чертежи отопления частного дома таких маркировок представлены на рисунке 15.4.1. На плане-схеме установки отопительных систем изображены точками диаметров 1-2 мм.

Разрезы систем отопления и их планы выполняются в масштабах, представленных ниже:

Для вентиляционно-отопительных установок:

• Схема-размещение, план – 1:400, 1:800;
• Разрезы и планы – 1:50, 1:100;

Для систем вентиляции и отопительных систем:

• Разрезы и планы – 1:100, 1:200;
• Фрагменты разрезов и планов – 1:50, 1:100;
• Узлы – 1:20, 1:50;
• Схемы – 1:100, 1:200;

Те же данные, но в изображении детального типа – 1:2, 1:5, 1:10.

Техническое обслуживание систем отопления предусматривает, что на разрезах и планах отопительных систем указываются такие показатели, как: разбивочные оси здания и дистанция между ними, отметки главных площадок и чистых полов на этажах, сечения трубопроводов и воздуховодов, количество радиаторных секций, длина и количество труб ребристого типа, и другие детали.

Наименование планов в таком чертеже, как аксонометрическая схема системы отопления, делают по типу «План на отм. 3.000», «План 3 — 7 этажей». Если на разных уровнях, но в пределах одного и того же этажа будут выполнены два или более плана, то их необходимо именовать следующим образом: «План 2—2», «План 3—3».

Если у трубопроводов слишком большая протяженность или у трубопроводов, или у воздуховодов слишком сложное расположение, то изображаться на схеме они будут с разрывами. Пример такой схемы – рисунок 15.4.8.

Пример оформления схем отопительной системы будет представлен на рисунке 15.4.8, а на рисунке 15.4.9 будет представлен пример схемы установок системы теплоснабжения.

Если здание жилого плана, то обычно принципиальная схема отопления выполняется только для его подземной части. Для части здания надземного типа выдается принципиальная схема системы отопления стояков и, если нужно, разводка по чердаку здания.

Принципиальная схема отопления

На рисунках 15.4.2 – 15.4.4 показаны количество секций и размеры диаметра для расчета температуры воздуха для зданий, которые имеют два этажа и более.

Чертеж участка отопления и системы вентиляции

Чертеж системы отопления частного дома и установок для теплоснабжения обычно изображает такие детали, как:

• аксонометрия системы отопления узлов, помогает управлять отопительной системой и установками для теплоснабжения. Данная схема указана на рисунке 15.4.10.
• к схеме узла можно указать ту или иную спецификацию. В названии узлов управления может быть представлен номер узла. Узлы схем отопительной системы и схем теплоснабжения установок представлены на рисунке 15.4.11.

На схемах систем кондиционирования и вентиляционных систем указываются такие данные, как:

• Воздуховоды, значения их диаметров, количество воздуха, который проходит через них и другое;
• Лючки, которые необходимы, чтобы выявить параметры воздуха и уровень чистки воздуходувов. Также на схемах указываются марки лючков.

Также чертеж системы отопления должен включать все данные, которые нужны во время выполнения различных работ.

Чертеж -схема системы кондиционирования и вентиляции

Если в здании установлены сразу две отопительные системы, то в названии схемы будет указан номер отопительной системы. На рисунках 15.4.14 и 15.4.15 – описание, примеры оформления таких систем как системы вентиляции.

Чертеж основных узлов вентиляции

Исполнительная схема отопления и чертежи, в которых указываются правила установки отопительных систем, представляют собой не только планы установок, но и их разрезы. Эти разрезки выполняются на схеме в упрощенном варианте, без лишних усложняющих деталей. На рисунке 15.4.17 представлена схема с общим видом.

https://youtube.com/watch?v=Ef4t5uo2KAk

Нормативные требования

Они исчерпывающе изложены в ГОСТ 21.602-2003, регламентирующем правила составления документации для инженерных систем здания (в том числе отопления). Выделим из текста документа основные моменты, имеющие непосредственное отношение к нашей тематике.

Общие положения

Элементам систем отопления присваиваются обозначения, состоящие из маркировки и порядкового номера в пределах данной схемы. Какие обозначения используются?

Объект	Обозначение
Стояк отопления	Ст
Главный стояк отопления (вертикальная часть розлива)	Гст
Компенсатор	К
Горизонтальная ветка (лежневка)	ГВ
Прибор для измерения температуры (термометр)	Т
Прибор для измерения давления (манометр)	Р

За некоторыми графическими обозначениями документ отсылает к смежным ГОСТ:

• Трубопроводы следует обозначать по ГОСТ 21.206 – 93.
• Обозначения обратных клапанов, дросселей, задвижек, радиаторов и т.д. можно найти в ГОСТ 21.205-93.

Фрагмент таблицы обозначений из ГОСТ 21.205 – 93.

Кроме того, среди общих положений есть ряд дополнительных требований к чертежам.

• Отметки высоты указываются на выносных линиях или контурах элементов.
• Аксонометрическая схема отопления может быть выполнена в масштабе 1:50, 1:100 и 1:200.

Перечень обозначаемого оборудования и параметров

На составленной своими руками схеме должны быть обозначены:

1. Трубопроводы с указанием диаметров.
2. Теплоизоляция участков трубопроводов. Она изображается графически.
3. Уровни осей всех трубопроводов относительно нулевой отметки.
4. Уклоны розливов (разумеется, там, где они необходимы – в гравитационных системах и домах верхнего розлива).

В гравитационной системе указаны уклоны розлива.

1. При наличии разрывов в горизонтальных участках розливов – размеры участков.
2. Опоры, компенсаторы и подвесы.

1. Запорная арматура. И в этом случае используется полка-вынос, над которой указывается тип и диаметр (ДУ) арматуры. Снизу располагается обозначение элемента по каталогу.
2. Стояки и лежневки (горизонтальные участки) с обозначениями.
3. Радиаторы, конвектора и прочие отопительные приборы.

В обязательном порядке указывается их тип и основные параметры:

• Количество секций секционного радиатора.
• Количество секций (труб) регистра и его длина.
• Количество и длина ребристых труб.
• Для прочих отопительных приборов – их тип.

1. Обозначения установок (котлов, печей с теплообменниками, тепловых насосов, элеваторных узлов, циркуляционных насосов для отопления и т.д.).
2. Закладные устройства (масляные стаканы для контроля температуры и отводы для установки контрольных вентилей, позволяющих замерять давление).
3. Сами приборы для измерения параметров системы и учета тепла.

Спецификации

В стандарте изложен ряд требований не только к самим чертежам, но и к спецификациям к ним.

Элементы, перечисляемые в спецификациях, должны заноситься в них в следующей последовательности:

1. Отопительное оборудование (котлы, радиаторы и т.д.).
2. Запорная и регулирующая арматуры (вентиля, задвижки, дроссели, обратные клапаны).
3. Прочие элементы отопительных систем (грязевики, сбросы).
4. Закладные конструкции (масляные стаканы и отводы для контрольных вентилей).

На фото – реальный элеваторный узел в подвале многоквартирного дома. Все, что может быть украдено, снимается.

1. Трубопроводы (розливы, стояки, подводки).
2. Теплоизоляция.

Трубопроводы заносятся в спецификацию по каждому диаметру (как правило – по увеличению ДУ). Разнообразные отводы, фланцы, крестовины под сварку и болты в спецификацию не заносятся.

Пример спецификации к чертежу отопительного коллектора.

Как начертить изометрию труб

В графическую часть проекта внутреннего водоснабжения входит аксонометрическая схема водопровода. Она используется для наглядного рассмотрения взаимного расположения стояков, трубопроводов и сантехнических точек. Аксонометрия создается на основе планов водопроводных сетей.

Вступление

Занимаясь или сталкиваясь с монтажом водопровода в частном доме, рано или поздно, встречаешь понятие аксонометрическая схема водопровода. Для профессионалов такое название схемы не вызывает вопросов, а вот для большинства простых людей, понятие аксонометрическая схема требует пояснения и примеров.

Что такое аксонометрическая схема

Понятие аксонометрия или аксонометрическая проекция, означает способ отражения объемной фигуры на одной плоскости с показом на ней трех осей координат x, y, z.

Чтобы визуализировать аксонометрию, представим, что у вас в руках фигурка куба, сделанная из проволоки. Теперь поднесите куб к зеркалу и обведите грани куба отраженные в зеркале. На зеркале будет аксонометрия объемной фигуры куб. Вот визуальная картинка аксонометрии.

В техническом черчении принято делать аксонометрии фигур (деталей, изделий) расположенных под определенным углом к поверхности проекции.

Для упрощения вычислений согласно ГОСТ 3453-59 строят:

• Изометрические проекции: угол между осями одинаковый (по 120°), размеры фигуры искажены одинаково, коэффициент искажения 0,82;
• Диметрическая: Только два угла между осями одинаковые, значит два размера одинаковые, третий размер отличен. Угол между осями z и х равен 97°10′, углы между осями х и у, и между z и y по 131°25′.
• Фронтальной диметрическая: угол между осями z и х принят 90°, углы между х и y и между осями z и y принят 135°.
• Во всех вариантах аксонометрии ось z расположена вертикально.

Аксонометрия водопровода, отопления, канализации

Согласно ГОСТ 2.317-2011 все аксонометрические схемы, относящиеся к санитарно-техническим системам водопровода, канализации, отопления строятся во фронтальной диметрической (косоугольной) изометрии с левой системой координат.

Соответственно размеры по осям z и x будут без искажений, а по оси y в два раза меньше.

Вы спросите, какое отношение это черчение имеет к трубам и монтажу сантехники? Теперь представьте, что плоскости по осям аксонометрии это стены вашего дома или квартиры. Сантехнические трубы, трассы водопровода, трубы канализации и отопления идут вдоль стен, вертикально или горизонтально. Это значит, мы может нарисовать трассы труб в аксонометрии, не показывая сами стены.

Более того на аксонометрическую схему наносятся сантехнические приборы в условных обозначениях, наносятся диаметры труб, делаются пояснения, к схемам составляются таблицы по материалам и оборудованию.

В результате у вас на руках подробное руководство, как выполнить монтаж сантехники в доме (квартире), практически исключающее ошибки монтажа.

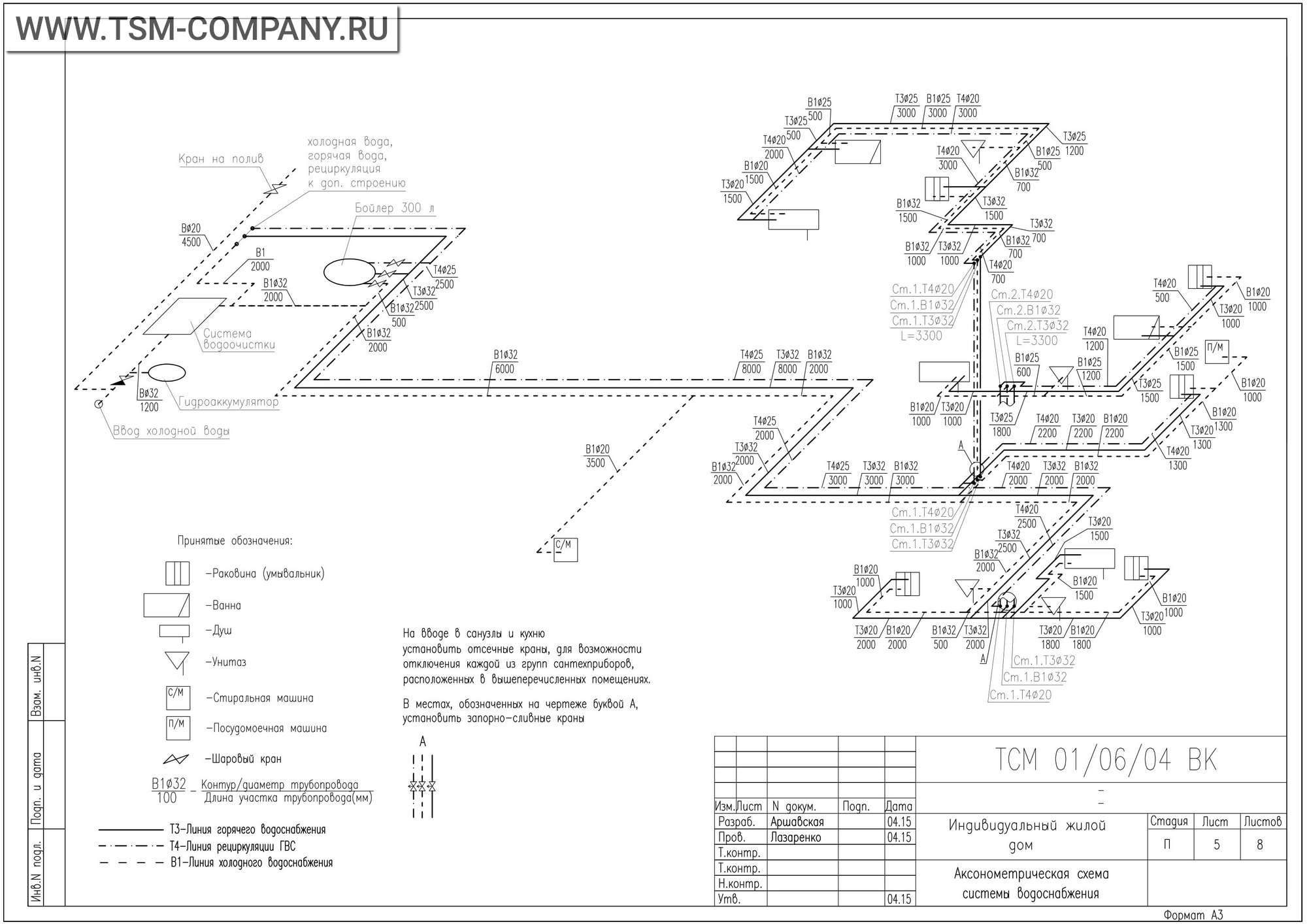

Аксонометрическая схема водопровода дома

Для примера две аксонометрические схемы водопровода. Это два санузла, с коллекторной схемой и монтажом бойлера в одном из санузлов.

Другие схемы в статьях:

Вывод

В статье я рассказал, что такое аксонометрическая схема водопровода дома, показал несколько примеров таких схем для частного дома и квартиры.

Источник

Чертежи деталей в изометрии в Автокаде

• Уроки AutoCAD
• Чертежи деталей в изометрии в Автокаде

Уроки AutoCAD

Разберёмся, как чертить изометрию в Автокаде.

Разработчики программы не стоят на месте и модернизируют ее функционал. Изометрия в Автокаде 2002 была подобна «танцам с бубнами». С 2015 года инструмент был автоматизирован.

Изометрия в Автокаде. Переключаем плоскости

Настройка изометрии в Автокаде выполняется в самом низу программы, где подключаются режимы работы, привязки и прочие опции.

Если в строке состояния отсутствует кнопка с подключением изометрического режима черчения, тогда откройте список адаптации и установите галочку напротив нужной опции, как показано на рис. 3.

В AutoCAD изометрия имеет три плоскости черчения: горизонтальную, фронтальную и профильную. При выборе того или иного режима, курсор графически меняет свой вид. Если у вас подключена сетка в Автокаде, то визуально видно, как меняется ее ориентация.

Возможные ошибки и последствия

Сечение воздуховодов подбирается по таблицам, где указанны унифицированные размеры, зависящие от динамического давления и скорости движения. Часто неопытные проектировщики округляют параметры скорости/давления в меньшую сторону, отсюда следует изменение сечения в меньшую сторону. Это может привести к избыточному шуму или невозможности прохода требуемого объёма воздуха за единицу времени.

Ошибки допускаются и в определение длины отрезка воздуховода. Это ведёт к возможной неточности в подборе оборудования, а также к ошибке в расчёте скорости движения газа.

Аэродинамическая часть, как и весь проект, требуют профессионального подхода и внимательного отношения к деталям конкретного объекта.

Компания «Мега.ру» выполняет квалифицированный подбор систем вентилирования по действующим нормам, с полным техническим сопровождением. Предоставляем услуги в Москве и области, а также соседних регионах. Подробная информация у наших консультантов, все способы связи с ними указаны на странице «Контакты».

Первые шаги

Для ознакомления с программой решено было приобрести базовый комплект одного рабочего места. Специалисты проектного отдела выясняли особенности системы и ее способность выполнять задачи, стоящие перед конструкторами-монтажниками. Одновременно формировался материал для задания специалистам CSoft Ярославль, которым предстояло выполнить доработку отчетных форм и настроек программы.

Конечно, была бы очень полезна информация о практическом опыте использования PLANT-4D, но на тот момент в журналах и в Интернете можно было найти данные об увеличении скорости проектирования, упрощении работы проектировщика, сравнительные характеристики с другими системами проектирования — и очень мало о конкретных результатах, полученных в реальных условиях.

Впрочем, на этапе знакомства с программой основная проблема все-таки заключалась в другом: требовалось определиться, что именно, кроме трубопроводов, следует изображать в объемной модели проекта.

Одна из самых распространенных ошибок при проектировании в PLANT-4D — подсознательное стремление пользователя выполнить объемную модель проекта максимально приближенной к реальности. Львиная доля времени проектировщиков уходит на подробное изображение бетонных и металлических конструкций, существующих трубопроводов. И далеко не сразу становится понятно, что графическое оформление проекта в PLANT-4D следует минимизировать, а окончательную доводку выполнять уже при оформлении монтажных чертежей.

Основные правила организации внутренней канализации

К канализационной трубе между унитазом и стояком нельзя подключать никакое другое оборудование. Это связано с тем, что во время смыва, вода будет высасываться из всех сифонов, соединенных с системой. Вот почему унитаз должен быть присоединен к стояку отдельным соединением.
С целью лучшей прочистки канализационных труб, их уклон должен составлять от 2 до 15 градусов, это соответствует 2-15 сантиметрам на метр длины.
Обязательно стоит позаботиться о вентиляции стояков. Без нее через некоторое время появится неприятный запах. Кроме того это приведет к опорожнению сифонов и появлению воздушных пробок в трубах, препятствующих сливу воды. Вентиляция должна проходить отдельно от общего канала естественной вытяжки дома. Чтобы вентиляция стояков исправно работала, нужно, чтобы она была выведена на полметра выше крыши. Для этой цели прекрасно подойдет канализационный аэратор;
Санитарные приборы, расположенные на одном этаже, необходимо присоединять к стояку выше места подключения унитаза. Если приборы будут ниже, то в них будет попадать грязная вода при смывании туалета.
Стояк должен быть диаметром от 10 сантиметров (если в него не подключен унитаз, то возможно использовать трубу от 5 сантиметров).
стояк обязательно нужно шумоизолировать. Для этого его можно обшить гипсокартоном, расположить его в стеновой нише или закрыть минеральной ватой.
Изгибы труб нужно делать плавными, по 30-60 градусов

Категорически рекомендуется избегать поворотов в 90 градусов.
У каждого стояка снизу должен располагаться проверочный люк.
Ко всем санитарным приборам, кроме унитаза, можно подвести общую трубу вывода воды в канализационный сток.
Важно проложить наружную трубу ниже точки замерзания. Кроме того ее нужно утеплить

Для нее рядом с домом оборудуется ревизионный колодец. Чтобы предотвратить затопление, в трубе монтируется обратный канализационный клапан. Общие советы по проектированию канализации

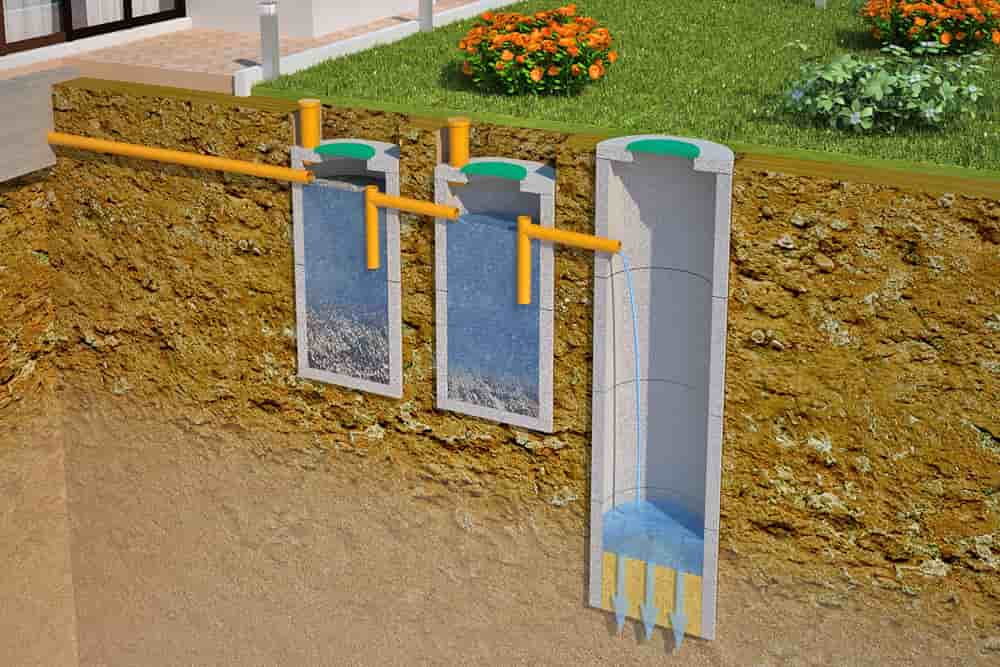

Чтобы правильно спроектировать канализацию, важно учитывать месторасположение дома и рассчитать расстояние до предполагаемой выгребной ямы

• Самым лучшим вариантом будет 5-10 метров .
• Также нужно иметь в виду, что закон предусматривает установку септика на расстоянии от 4-х метров до соседского участка.
• Если построить выгребную яму слишком близко к собственному дому — это может привести к разрушению фундамента. Если же сделать выгребной накопитель дальше 10 метров от дома — это спровоцирует засоры и прочие проблемы в системе канализации.

Необходимо будет заказать составление аксонометрической схемы системы, которая поможет обнаружить и решить сложности при монтаже. Нужно продумать повороты, размеры труб, развязки, подводки, углы наклона и подъема.

Проектные работы

Общая схема устройства канализации представляет собой сборку трубопроводов, с одной стороны подключенных к сантехнике, а с другой — к очистным сооружениям. Однако, для монтажа конкретного участка комплекса водоотведения, требуется составление подробного и точного чертежа. При расчете проекта приходится обеспечивать требования СНиП, а также санитарные нормы размещения элементов. Основные требования к проекту водоотведения:

• достаточная пропускная способность с некоторым запасом на случай экстремального сброса стоков;
• правильно рассчитанная конфигурация, выдержанный уклон труб;
• трассировка должны быть максимально прямой, без резких поворотов;
• по ходу движения стоков трубы меньшего диаметра должны соединяться с трубами большего размера, а не наоборот;
• трасса должна быть оснащена нормативным количеством смотровых колодцев или ревизионных элементов.

Схема системы канализации составляется с учетом ее размеров, назначения и специфики использования. В задачу составителя входит грамотная трассировка, исключающая резкие изменения направления линии. Кроме этого, надо предусмотреть технологически правильное расположение труб, соответствующее положение выпускных элементов сантехники. В процессе создания проекта часто используется аксонометрическая схема канализации жилого дома. Она дает представление о пространственном положении элементов и трубопроводов. Для сложных конструкций, обладающих многослойной структурой, такой вариант чертежа гораздо удобнее и нагляднее.

Правила и нормы составления аксонометрической схемы

Любая исполнительная документация, включая чертежи, выполняется по определенному алгоритму, с применением условных обозначений и правил оформления. Аксонометрическая схема отопления, кондиционирование, вентиляции — не исключение. Проектировщики, если не используется компьютерная программа, где все данные уже есть, пользуются несколькими документами:

• ГОСТ 21.206-93 СПДС;
• ГОСТ 21.602-2003 СПДС.

Информация для расчета мощности вентсистемы и другие технические данные указаны в СНиПах и ГОСТах. Оттуда берутся такие важные параметры как кратность воздухообмена, нормативные значения температуры, влажности. От них зависит состав и сложность аксонометрической схемы.

Правила

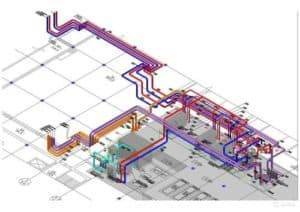

Сложный вариант аксонометрической схемы

Аксонометрическая схема выполняется в двух видах: эскиз и полноценный чертеж. К эскизу предъявляется немного требований, так это не официальный документ. Полноценный чертеж аксонометрии выполняется по всем правилам, прописанным в государственных стандартах:

1. Выбор угла зрения. Первоочередная задача проектировщика – найти оптимальную точку. Для этого используется поэтажный план. Его располагают так, чтобы нижняя часть прилегала к проектанту, левая рука смотрела на первую осью здания, правая на последнюю ось. Фасад, который ближе к проектировщику, а точнее его левый угол – это отправная точка для аксонометрической схемы.
2. Определение ориентации линий воздуховодов. Тут все просто. Вентиляционные каналы, идущие параллельно ближней или дальней к нам стене здания рисуются в виде горизонтальной линии, параллельной к стенам. Отводы, идущие перпендикулярно к нашей стене чертятся под углом 450 к горизонтальной линии. Вертикальные участки вентсистемы рисуются вертикально.
3. Масштабирование. Аксонометрическая схема, за исключением рукописного эскиза, выполняется в определенном масштабе. В пределах одного чертежа он не меняется. Если аксонометрия в масштабе не умещается на листе, то допускаются разрывы (это когда линия воздуховода на чертеже разрывается с помощью пунктира).

Требования

Аксонометрическая схема, как и другие части проекта вентиляции, выполняется согласно требованиям государственных стандартов:

• Выносные линии для воздуховодов. С их помощью показываются геометрические характеристики, форма, мощность каждого канала. От каждого воздуховода откладывается сноска с полкой. Над полкой указывается размер сечения, длинна, ширина, или диаметр (в случае круглого канала). Под полкой значение мощности в кубических метрах.
• С правой или левой части чертежа чертятся отметки высоты. Это необходимо для правильной ориентации системы в здании. Первая отметка соответствует уровню чистого пола, от нее «пляшут» все остальные. Высоты обозначаются в миллиметрах. Если воздуховод круглого сечения, то у него привязка от центра сечения, если квадратного или прямоугольного, то от нижней грани.
• Все оборудование, включая вентиляторы, фитинги, калориферы, рекуператоры обозначается условными знаками или в виде контуров.
• Часто на аксонометрической схеме обозначаются контуры оборудования. Это делается в случае применения местной вентиляции с индивидуальными отсосами или зонтиками. Оборудования допускается обозначать контуром с выноской и маркировкой.
• На схему наносятся смотровые люки. Их привязывают к размерным линям. Над каждым люком рисуется выноска, по аналогии с воздуховодами. Над полкой указывается марка изделия, под его номер в проектной документации.
• На чертёж наносится всё дополнительное оборудование, датчики, приборы учёта. Используются условные обозначения.
• На чертеже указываются участки воздуховодов с утеплителем или обработанные огнезащитным составом.
• Сложные вентиляционные системы на крупных строительных объектах проходят через всё здание. Места перехода через несущие стены, перегородки, плиты перекрытия отмечаются. Каждое перекрытие маркируется. Стены отмечаются с помощью осей здания.
• Воздуховоды маркируются. Приточные обозначаются буквой – П, вытяжные – В. После буквы идет цифра, обозначающая порядковый номер ветки. В рамках одного чертежа может быть П1 и В1, то есть цифры на приточку и вытяжку дублируются.
• Вентиляторы маркируются соответственно линиям, на которой они установлены.
• Обозначение масштаба. Аксонометрические схемы масштабируются. На чертеже это обязательно указывается. Например, 1:50, 1:100. Означает, что одна размерная единица на чертеже соответствует 50 или 100 единицам в реальности.

Аксонометрические схемы санитарно-технических систем

Для выполнения аксонометрических схем сантехсистем зданий и сооружений используется фронтальная изометрия с левой системой осей. Это дает возможность использования по всем осям неискаженных измерений. Для обозначения аксонометрических схем сетей холодного и горячего водоснабжения используются марки систем, проставляемые непосредственно над схемами. Полностью наименования систем (к примеру, « Схемы систем , ») указываются в соответствующих спецификациях.

На тех рисунках, что располагаются ниже, приведены изображения аксонометрических схем трубопроводных систем горячего ( ) и холодного ( ) водоснабжения здания. На схематическом изображении водопровода указаны запорные вентили, диаметры труб, отводы к стоякам, места спусков воды, а также патрубки для перехода с одного на другой диаметр трубы. С помощью горизонтальной черты у стояков отмечен уровень первого этажа. Кроме того, схема водопровода содержит обозначение того, что для обустройства его ввода должны быть использованы трубы, имеющие диаметр миллиметров, а соединение элементов следует производить с помощью раструбов.

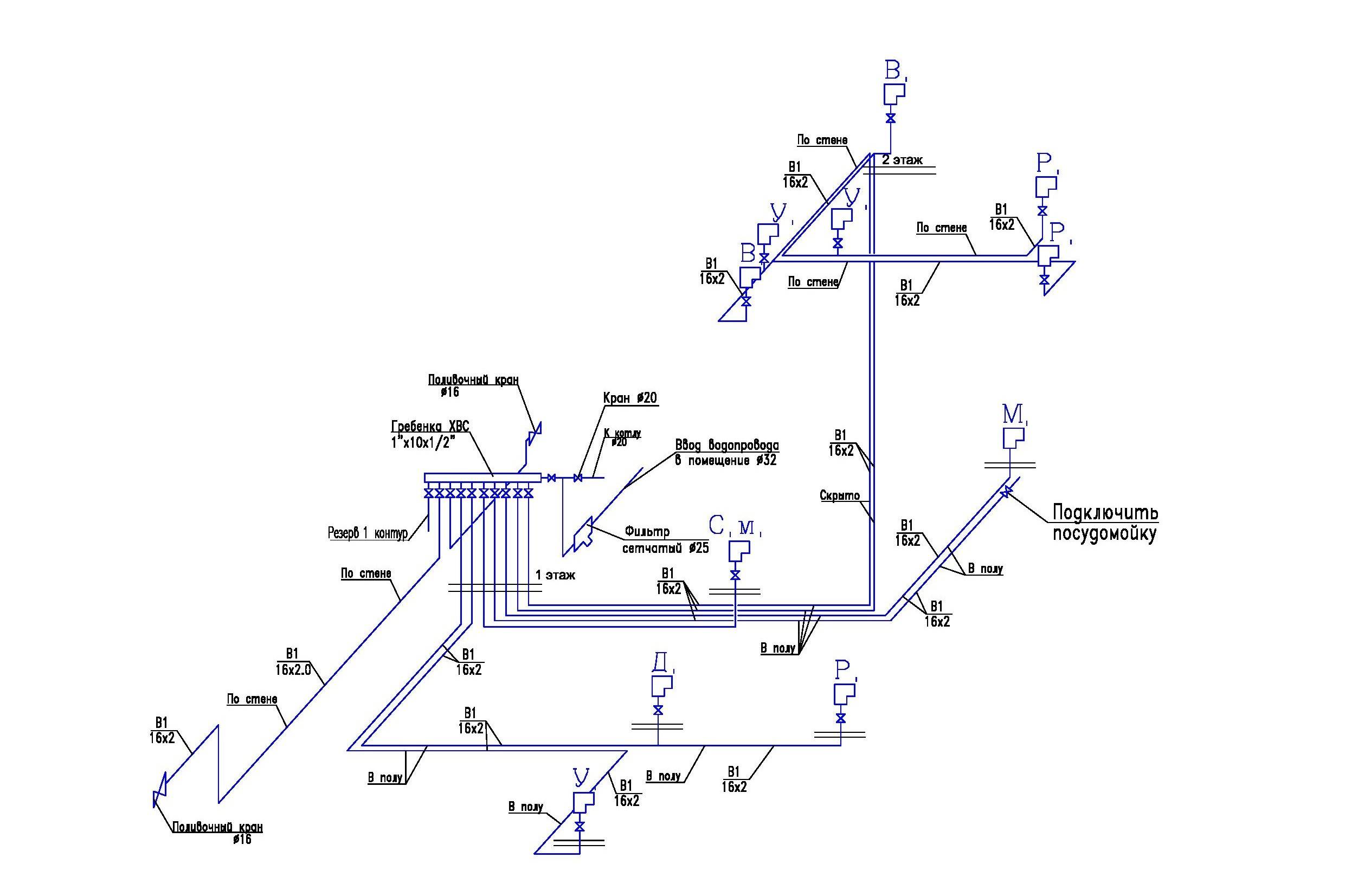

Аксонометрическая схема трубопроводов водопровода

Аксонометрическая схема трубопроводов горячего водоснабжения

Что указывается

Согласно п. 2.3.2 этого стандарта, на разрезах и планах указывается:

• трубная развязка, устройства, водозапорная арматура и прочие элементы установки ПТ;
• оси объекта (сооружения), дистанция между ними, строительные сооружения и конструкции;
• маркировка арматуры, оборудования и отдельных устройств;
• обозначения перекрытий, а также покрытия строения;
• оборудование вентиляции, инженерных систем;
• пометки уровней свободного пространства пола для каждого этажа, площадки, оси трубопроводных магистралей и прочих конструкций;
• стояки, места закрепления трубопроводной сети, диаметры труб;
• привязки устройств ПТ и труб к координационным осям строения либо элементам конструкций.

Помимо этого на плане прямоугольником 5×8 мм отмечается наименование каждого помещения и его класс взрывопожароопасности.

Также, согласно этому ОСТу, в составе проектных документов для спринклерной установки ПТ аксонометрическая проекция отсутствует.

То есть, документ указывает, что при проектировании водных установок аксонометрический чертеж выполняется «по необходимости».

Поэтому для дренчерных или спринклерных систем аксонометрию в рабочей документации, как правило, не приводили.

А вот для насосных станций этот чертеж выполнялся всегда.

В государственном стандарте также приводится перечень рабочих чертежей для основного комплекта.

• Общие данные.
• Типовая схема.
• Разрезы и планы размещения оборудования, расположения трубной разводки.

Аксонометрической схемы мы снова здесь не видим.

Поэтому те, кто говорят, что такая схема должна предоставляться всегда, ошибаются.

Разве обязательна 3D-проекция на порошковые или газовые модули пожаротушения?

Для системы трубопроводов еще можно сделать аксонометрию.

Хотя и это, как обязательный пункт, нам не указывают нормативные документы.

Но проектировщику достаточно назвать высоту и место расположения модуля пожаротушения.

А, к примеру, кабельные линии, не относятся к системам трубопровода. Их можно прокладывать почти везде.

Поэтому в схему аксонометрии кабели также не входят.

«А чем принципиальная схема отличается от аксонометрической?» – спрашивают некоторые проектировщики.

Обе проекции подробные, на обеих есть отметки этажей здания.

На аксонометрической схеме, в отличие от принципиальной, имеются еще и высотные отметки.

Конечно, это не все отличия одного чертежа от другого.
