Модификация фильтра
С помощью упомянутого выше фильтра получается создать защиту только от гравия и мелкой гальки. Что касается мелкого мусора, то он успешно преодолевает такое препятствие. По этой причине перфорированный отрезок трубы нуждается в некоторой доработке.
Технология модификации:
- На трубу нужно намотать нержавеющую проволоку. Это позволит сделать площадь фильтровальной поверхности более обширной. Оптимальная дистанция между витками –3-5 мм.
- Поверх оснащенной проволокой трубы намотать нержавеющую сетку. Ее фиксируют методом пайки к стенкам колонны. Разрешается применять только оловянный припой, т.к. свинцовые материалы содержат вредные для здоровья примеси. Попав в воду, они ухудшают ее качество.
По ходу модернизации необходимо придерживаться следующих правил:
- Запрещается изготавливать сетчатый фильтр из латунной сетки. То же самое касается изделий из других цветных металлов. Если их спаять со сталью, получится гальваническая пара, она достаточно быстро выйдет из строя под воздействием коррозии.
- Сечение перфорированного участка, оснащенного дополнительным фильтром, должно слегка уступать диаметру наконечника. В противном случае возникнет реальная угроза по ходу забивки отсоединения фильтра от трубы.
- Нежелательно применять для изготовления буровой колонны и начального патрубка чугунные изделия, они слишком хрупкие для водоприемной части.
- Соединительные муфты должны быть максимально прочными. Лучше всего отдавать предпочтение надежной сертифицированной продукции, а не самодельным вариантом с некачественной резьбой. В случае разгерметизации соединений потребуется демонтаж иглы и еще одна проходка скважины.
Обустройство абиссинской скважины
Источник работает только летом. В холодный сезон абиссинская скважина для эксплуатации не предназначена. Иногда сооружение приходится перебуривать. Поэтому, обустройство источника не должно дорого стоить.
Оборудование для абиссинской скважины
Обустройство сводится к установке ручного насоса — помпы на выходе трубы из земли. Ручные насосы можно оставлять в зиму, с минимальным риском утраты в результате кражи или вандализма.
Либо сделать в доме, чтобы пользоваться зимой.
Если для поднятия воды нужен электрический поверхностный насос, то после работы, его лучше не оставлять, а уносить в дом. Во избежания кражи удобнее использовать вариант скважины не с оголовком, а с крышкой.
Так выглядит абиссинская скважина с крышкой на устье:
Насосы для абиссинки
При выборе насоса то, как была построена абиссинская скважина не важно. Главное — это глубина
Насосная станция для абиссинского колодца не требуется, для сооружений глубиной менее 10 метров выбирайте поверхностный насос
Насосная станция для абиссинского колодца не требуется, для сооружений глубиной менее 10 метров выбирайте поверхностный насос.
Два насоса, для одинаковой глубины, не работают одинаково. Хотя у них может быть много общего, разные скважинные насосы устанавливают по-разному.
Центробежные насосы работают путем всасывания через вращение внутреннего вентилятора. Это стандартные насосы для рабочих лошадок, потому что они стоят меньше, чем другие типы.
Центробежные насосы устанавливают в механическом корпусе, на поверхности колодца, а не внутри скважины. Это делает обслуживание удобнее. Но загвоздка в том, что центробежные насосы не производят достаточного всасывания, чтобы работать в глубокой скважине.
Рассматривайте центробежный насос для абиссинской скважины, если она пробурена на глубину не более 10 метров.
Цена поверхностного центробежного насоса:

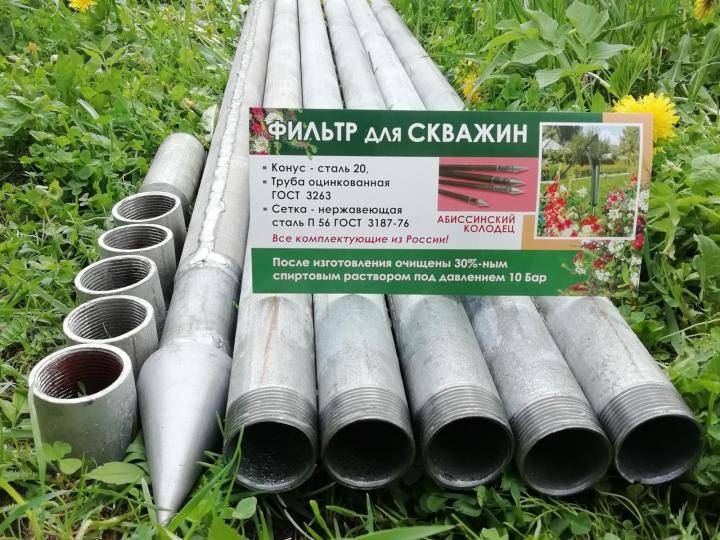

Игла для скважины из нержавейки
Фильтр для абиссинской скважины с металлическими трубами можно сделать самостоятельно. Но без навыков работы с металлом дешевле купить готовый.
Фильтр — основа источника: качественный наконечник для абиссинской скважины даёт нормальный дебит. Перфорация составляет 30% поверхности трубы, не меньше одного метра в длину. Минимальный внешний диаметр труб 34 миллиметра.
- Пропускную способность иглофильтра наращивают, обматывая дырчатый каркас, проволокой по спирали с отступом в 1 сантиметр. Это увеличивает приток жидкости к перфорации.
- Сверху игла для скважины обернута сетью галунного плетения. Сетку припаиваем оловом, свинец не годится. Задача сетки задерживать мелкий песок.
- Поверх сетки оплетаем иглофильтр проволокой с отступом 5-10 миллиметров. Это создаст просвет между грунтом и стенкой иглы при забивании в водонос.
Каркас, сетка и обмоточная проволока нужны из нержавейки. Медь, латунь и оцинковка быстро придут в негодность. Фильтр, сделанный из нержавейки, содержит ещё одно превосходство: выдерживает промывку кислотой. Любой фильтрующий элемент после нескольких лет покроется коркой, а игла с железистыми водами забивается втрое быстрее. Тогда потребуется промывка абиссинки химическими реагентами.
Пластиковый фильтр на абиссинскую скважину
Скважинный фильтр из полипропиленовых труб сделать намного проще. Трубы и фильтры из ПНД (нПВХ) работает больше 50 лет, и не зарастают.
Видео как сделать пластиковый фильтр для абиссинской скважины своими руками:
https://youtube.com/watch?v=VfgJK9TrPoo

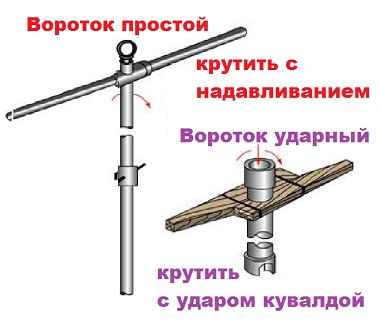

Ручной бур для первого слоя
Шнековый забурник для абиссинского колодца потребуется для прохождения первых метров грунта. Пробурить всю скважину буром будет сложно, с глубины от 2 метров вытаскивать шнек с землёй тяжело. А делать подъемную треногу с лебёдкой для абиссинки нецелесообразно.
Кроме того, на глубине начинается песчаный слой, в который лучше забивать иглу, чем вынимать песок шнеком.
Песчаные стенки не прочные и начинают обсыпаться внутрь ствола.
Забурник можно сделать из садового или рыбацкого бура. Для этого нужно нарастить шнек дополнительными секциями из трубок до длины 2 метра.
Если песчаный слой начинается ближе к поверхности, бур удлинять не нужно.
Цена садового бура на Яндекс Маркете:
Набор для скважины игла
Для самостоятельно бурения продают готовый комплект для абиссинской скважины.
В набор входит:
- Фильтр — игла.
- Соединительные муфты, для крепления секций.
- Трубы с резьбой.
Цена комплекта зависит от количества и диаметра труб. Металлические трубы делают из нержавеющей стали или из оцинковки. Комплекты из нержавеющей стали дороже на 10 -20 % оцинкованных.
Пошаговая инструкция
Устройство абиссинского колодца своими руками представляет собой ряд последовательных действий. Перечислим их:
- Выбор места для скважины.
- Выемка одного кубического метра почвы на месте будущего колодца и установка там одного бетонного кольца.
- Последующие 1,5-3 метра проходят при помощи садового бура с дополнительными штангами, что позволяет пройти наиболее трудные глинистые слои грунта и погрузиться в мягкий горизонт, состоящий из песка.
- Погружение первой трубы с наконечником-иглой, длина трубы не должна быть меньше 3-4 метров. После погружения следует отрегулировать отвесное положение при помощи вертикального уровня.
- Над трубой создают копр и подбирают тяжелый слиток металла (бабку), весом более 30 кг. Она надевается на торец трубы, и начинается забивное бурение.
- К каждому свободному торцу трубы при помощи муфты прикрепляют следующую и погружают до тех пор, пока из трубы не польется вода.
- Верховодка откачивается особой помпой, нечувствительной к присутствию песчаных и глиняных примесей в воде. Затем шланг опускают в полость трубы и откачивают воду оттуда. Труба подсоединяется к насосу, предназначенному для абиссинской скважины. Этот агрегат создает внизу трубопровода разрежение, способствующее подъему воды под напором, достаточным для транспортировки воды к потребителю.
- Проводятся монтажные работы по вводу водопроводной трубы от насоса в дом. Для этого отрывают траншею с учетом промерзания грунта и помещают туда водопровод.
- Вокруг бетонного кольца бетонируется площадка. Это необходимо для предупреждения подтопления скважины осадками и грунтовыми водами, а также для защиты от низких температур.
- Поверх кольца укладывают бетонную крышку с отверстием для люка и затем устанавливают сам люк.
Моя скважина игла или абиссинский колодец существует уже более 3-х лет и ее работа не вызывает нареканий. Решение забивать трубу в землю пришло не сразу – успешный опыт соседей, имеющих такую скважину, помог преодолеть все сомнения. О своем решении я до сих пор не жалею.
Александр
Причиной, побудившей меня устроить такой колодец на своем участке стало желание экспериментировать. Первый опыт был неудачен – забивать трубы оказалось непростым делом. Разбив оголовок трубы и допустив отклонение трубы от вертикального положения, я так и не смог вынуть ее на поверхность. В итоге игла для абиссинского колодца так и осталась на глубине 3 метров в земле. Решено было привлечь специалистов, и вот уже второй год мы пользуемся водой превосходного качества из нашего колодца.
Михаил
Отзывы об абиссинском колодце дают основание рекомендовать его к устройству для обеспечения водоснабжения частных домом и дач. Дешевизна оборудования и низкие трудозатраты делают такую скважину доступной для каждого частного застройщика. Отдав предпочтение именно скважине-игле, можно быть уверенным в получении вкусной и чистой воды для всей семьи за доступную цену.
Что понадобиться для устройства абиссинского колодца
Итак, начнем. Будем говорить о классической схеме монтажа скважины иглы: забивании в грунт.
Для забивания абиссинского колодца нам обязательно понадобится:
- игла-фильтр
- комплект труб с резьбой
- муфты для соединения труб
- сантехнический лен и паста для использования в резьбовых соединениях
- два трубных сантехнических ключа
- насос для прокачки скважины
- инструмент, которым будет осуществляться забивание (о вариантах расскажем ниже)
Дополнительное оборудование, которое может понадобиться:
- Трубный клупп или плашка для нарезания резьбы (если при забивании резьба испортится)
- Два гидравлических домкрата, если потребуется поднять колонну труб колодца
Прежде чем приступать к изложению личного опыта, напомним основные принципы абиссинского колодца.
Диаметр скважины небольшой – обычно от одного дюйма до двух. Такой диаметр не позволяет опустить насос внутрь скважины, и выкачивание воды происходит поверхностными насосами – сначала при прокачке ручной колонкой, затем, после прокачки скважины, можно переходить на электрический насос, обязательно самовсасывающий.
Поднять воду из абиссинского колодца можно только если зеркало воды находится не глубже 9 метров. Если динамический уровень скважины окажется ниже восьми-девяти метров от уровня насоса, поднять такую воду можно будет только разместив насос в кессоне (яме), уменьшив таким образом глубину всасывания до нужной величины. При этом нужно учитывать, что паспортные 9 метров всасывания может показать только самый качественный самовсасывающий насос.
Важно обеспечить полную герметичность магистрали от всасывающего воду фильтра по насоса – если хотя бы в одной муфте при забивании образуется свищ, засасывания воды с глубины не произойдет. Скважина-игла представляет собой трубу небольшого диаметра, обычно внешним диаметром 1 дюйм (на строительных рынках и металлобазах маркируется как 25 труба – по внутреннему диаметру) и 1 ¼ дюйма
Дело в том, что колонна – скважина будет забиваться в землю без всякого бурения, а забить трубу бОльшего диаметра бывает крайне сложно
Скважина-игла представляет собой трубу небольшого диаметра, обычно внешним диаметром 1 дюйм (на строительных рынках и металлобазах маркируется как 25 труба – по внутреннему диаметру) и 1 ¼ дюйма. Дело в том, что колонна – скважина будет забиваться в землю без всякого бурения, а забить трубу бОльшего диаметра бывает крайне сложно.
Достоинства и недостатки абиссинских колодцев (скважин)
Достоинства
Низкая цена
Средняя цена абиссинского колодца под ключ в Москве и регионах с аналогичными климатом/почвами составляет порядка 500 долларов США. При большой глубине и проблемном грунте стоимость увеличивается до 700…800 долларов США. Кроме того, придется купить насос и другое оборудование – еще 200…300 долларов. Это означает, что весь колодец будет стоить от 700 до 1200 долларов США.
Если вы будете пробивать абиссинский колодец своими руками, вам придется платить только за оборудование. Оно обойдется примерно в 250…400 долларов. Правда, следует отметить, что это тяжелый физический труд.
Обычный колодец обойдется дороже. За рытье придется заплатить не менее, а чаще заметно больше 800 долларов. Цены на бетонные кольца могут быть очень разными, но в любом случае это недешево. Кроме того, придется потратить деньги на устройство надземной части и водозаборное устройство (т.н. двойной шатер – он располагается в самом низу колодца).
При самостоятельном выкапывании обычного колодца затрат на рытье не будет, но это займет очень много времени и потребует изрядных физических сил.
Простота и скорость создания
Глубина залегания водоносного горизонта в средней полосе России составляет от 2 до 18 метров (последнее крайне редко). Бурения на такую глубину не требует специального инструмента и навыков. Вы можете обойтись без буровых вышек, приводов и даже забивания шурфа под проходку. Это работа для двух взрослых физически крепких мужчин. Они справятся с ней примерно за один рабочий день, а иногда и быстрее.
Самая большая сложность, с которой можно столкнуться при бурении абиссинской скважины своими руками – это застревание бура. В этом случае его извлекают при помощи автомобильного домкрата.
Самостоятельное рытье обычного колодца – гораздо более сложная работа. Вам придется извлечь и поднять до 20 кубометров грунта. Работать в колодце вдвое не получится – слишком мало места. Кроме того, края будут все время осыпаться. А еще вам понадобятся лестницы и тросы. И да — это довольно опасная работа.
Чистая вода
Правильно забитая скважина позволяет исключить попадание потенциально грязных талых и дождевых вод. Вода из песчаного горизонта, как правило, отличается редкой чистотой. По качеству она сравнима с артезианской.
К слову, нет никакой необходимости в создании скважины на улице. Вы вполне можете сделать абиссинской колодец в подвале дома. Это исключает замерзание скважины.
В отличие от абиссинского колодца, обычный может загрязняться. Загерметизировать стыки между бетонными кольцами – та еще задача. Если же вы используете на участке и колодец, и септик из бетонных колец, паводок, может доставить вам много неприятных сюрпризов.
Срок службы
Абиссинский колодец дает воду да тех пор, пока горизонта остается водоносным. 30…40 лет – вообще не проблема для скважины, а некоторые колодцы в Эфиопии дают воду со времен уже упоминавшейся мной военной абиссинской операции.
Никаких разрешений
Закон «О недрах» пока еще разрешает бурение скважин на воду до первого водоносного пласта без каких-либо согласований и налогов. Единственное условие – скважина должна располагаться на участке ее создателя и пользователя.
В других странах запрета на создание абиссинских колодец тоже нет, но законами может быть предусмотрен налог за использование природных ресурсов. Если вы живете не в России, рекомендуем проконсультироваться с юристом.
Недостатки абиссинских колодцев
Высокие требования к водоносному горизонту
Абиссинский колодец хорошо работает только в водоносном горизонте из крупного песка либо в коренной породе. Так называемый плывун (насыщенный водой, легко разжижающийся в месте при механическом воздействии грунт) делает эксплуатацию абиссинской скважины практически невозможной.
Ограничение по глубине
Самовсасывающие насосы обычно работают на скважинах глубиной не больше 7, редко 10 метров. Если водоносный горизонт находится на большей глубине, необходимо использовать погружной насос.
Заиливание
Недостаточно интенсивное использование скважины приводит к ее заиливанию. Заиливание можно устранить при помощи желонки или другим способом. Подробнее об очистке скважин.
Абиссинская скважина своими руками из полипропиленовых труб
Главное достоинство этой установки — мобильность и автономность всей конструкции. Сам процесс обустройства не представляет ничего сложного. Достаточно забить трубы в землю, первая из которых представляет собой так называемую иглу с фильтром. После появления воды скважину промывают, сутки отстаивают, а затем бетонируют участок, укомплектовывают её помпой и откачивающим механизмом. Теперь можно пользоваться этим чудом инженерной мысли в соответствии со своими нуждами.
Необходимые инструменты и материалы
Полипропилеоновые трубы обладают достаточной прочностью и имеют доступную цену
Перечень необходимых инструментов и материалов минимален:
- ручной бур;
- подбабок или забивной наконечник;
- бабка;
- подъёмный блок;
- пластиковые трубы для тела скважины;
- забивная игла копьевидной формы с диаметром на 15–20 мм шире диаметра используемых труб.
Отдельно стоит остановиться на трубах, используемых для обустройства тела скважины. Оптимальный вариант — изготовление их из армированного полипропилена или полиэтилена низкого давления. Толщина стенок должна быть не меньше 0,5 см, это обеспечит необходимые показатели прочности и антикоррозийной стойкости. Диаметр, как правило, 25–30 мм.
К материалу забивной иглы также предъявляются следующие требования:
- прочность;
- надёжность;
- пригодность для контакта с жидкостью.
Подготовительные работы
Фильтр-иглу можно изготовить своими руками
Подготовительные работы начинаются с определения подходящего участка для установки абиссинской скважины. Желательная глубина уровня водоносного слоя — до 8 метров от поверхности земли. Вот несколько признаков такого участка:
- присутствие подобных скважин на соседних участках;
- в обычном колодце измеряют его глубину до дна и до зеркала воды;
- протекание поблизости родников и ручьёв;
- обильное произрастание мать-и-мачехи, конского щавеля, репейника, чистотела и др.;
- роение мошек над некоторыми участками;
- использование лозы или металлических рамок — в месте, где сошлись концы, и следует искать воду.
После этого нижнюю часть ближайшей к игле трубы модифицируют под фильтр:
- сверлят отверстия диаметром 0,8–1 см со всех сторон с шагом 5 см на длину до 70–100 см;
- обматывают проволокой, припаивая все стыки пищевым припоем;
- устанавливают мембрану или сетчатый фильтр;
- ещё раз обматывают проволокой.
Трубы соединяют резьбовыми фитингами. Предварительные работы завершаются организацией небольшого котлована, представляющего собой яму с диаметром в 100 см и глубиной 0,5 м.
Пошаговая инструкция по бурению и обустройству
Бурение скважины — один из важнейших этапов её обустройства
Алгоритм монтажа абиссинской скважины складывается из следующих этапов:
- Пробуривание ручным буром 50–100 см.
- Монтаж первой секции с забивной иглой. Её выравнивают по уровню строго вертикально и фиксируют с помощью треноги или доски с отверстием.
- Установка приспособления для забивки. Оно представляет собой забивной наконечник с внутренней резьбой для насадки на трубу и бабку в виде стального цилиндра с отверстием шире диаметра трубы. Подъём осуществляют через блоки, к которым прикреплена бабка хомутами.
- Всаживание трубы в грунт до намеченного уровня с одновременной накруткой новых секций. Сигналом к окончанию работ становится появление жидкости или характерных звуков внутри трубы.
- Промывка скважины и отстаивание в течение суток. Допустимо использование арендованного ручного оборудования, если в дальнейшем планируется установить полноценную насосную станцию.
- Проверка качество поступающей воды на мутность, цвет и другие органолептические показатели.
- Бетонирование площадки вокруг. Снимают грунт на глубину до 300 мм, насыпают слой песка толщиной 100 мм, укладывают арматуру и бетонируют под углом в несколько градусов для стока воды.
- Подключение насосного оборудования и декорирование площадки с источником.
Строительство абиссинского колодца
Материалы и оборудование
Для строительства такого колодца нам потребуется буровая колонна. Подобные скважины обычно формируют из стальных прочных труб диаметром от дюйма до полутора. Герметичные резьбовые соединения надежно фиксируют их друг с другом. Шаг резьбы должен быть небольшой.
Для защиты мест соединения на эти отрезки надеваются специальные муфты, толщиной чуть больше основной трубы. Непременным элементом такой буровой колонны является особенный фильтр-игла.
Можно ли изготовить оборудование своими силами?
Можно. Делается это по следующей технологии:
- В прочной металлической трубе, с сечением как у основной колонки, проделываются пятимиллиметровые отверстия. Располагаются они в шахматном порядке, чтобы целостность трубы была сохранена максимально.
- Вдоль этой трубы расположены опорные стержни, которые изготовлены из металлической проволоки. Их назначение – создавать зазор между внешней обмоткой и телом трубы.
- Поверх упомянутых стержней накручивается металлическая проволока, имеющая V-образную форму. Весь этот узел является первичным фильтром. Опорные стержни, корпус трубы и намотанная проволока связывается между собой с помощью сварки.
- На конец трубы крепится наконечник в форме копья. Его наружный диаметр немного больше диаметра самого фильтра. Благодаря этому при движении сквозь грунт конструкция фильтра не разрушается.
Ударное бурение абиссинского колодца
Самым распространенным типом пробивания абиссинского колодца всегда считалось ударное бурение:
- Сначала выбирается подходящее место.
- Затем там проделывается установочный шурф, глубина которого составляет полтора-два метра. Для этого можно использовать даже элементарный ручной бур. Шурф необходим для достижения устойчивого положения колонны на самом начальном этапе бурения.
- Над сделанным шурфом устанавливается тренога, которую можно сделать из металлического уголка или деревянных прочных жердей.

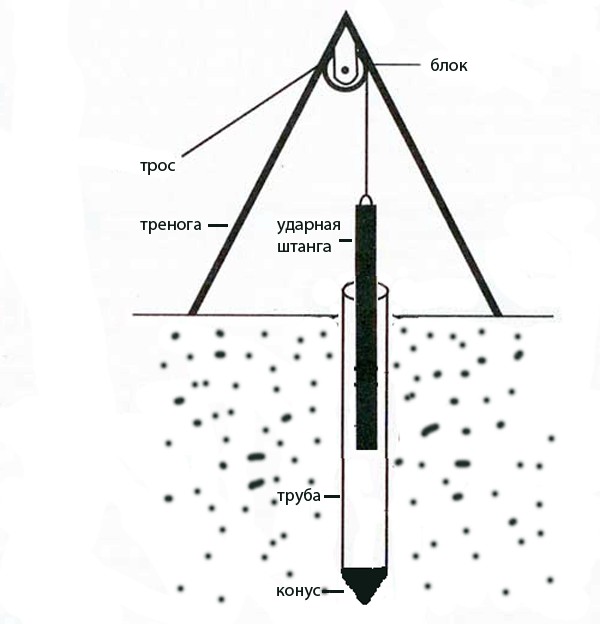

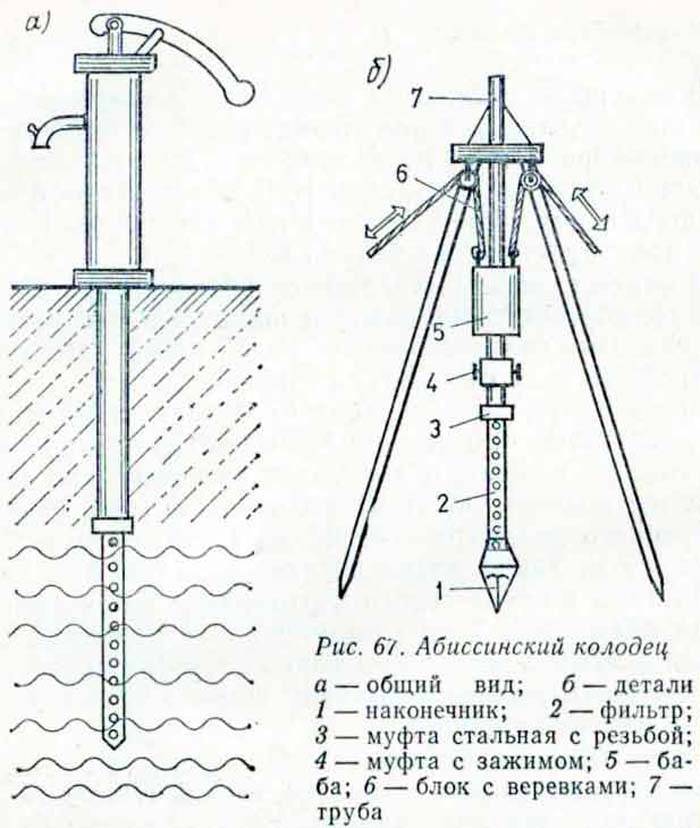

- Вверху этой треноги закрепляется крюк, на который подвешивается механическая или ручная лебедка или блок.
Что такое ударное бурение? Это повторяющиеся последовательно удары специальной тяжелой бабкой по подбабку.
Последняя представляет собой цилиндрическую конструкцию, размещенную на самом верху буровой колонны. Буровая колонна погружается в грунт, постепенно к ней присоединяются дополнительные колена, с помощью муфт и резьбового соединения.
Методы бурения можно менять по мере прохождения различных слоев грунта. Так как у разных слоев различные характеристики, то вместо игольчатого можно использовать винтовой бур или бур-ложку. Но чтобы поменять наконечник бура, придется извлечь буровую колонну.
Ударное воздействие осуществляется до того момента, когда наконечник бура пронзит песчаный водоносный слой и уткнется в ниже расположенную глиняную подушку, являющуюся водонепроницаемой. Понять, что бур оказался в районе водоносного слоя, несложно по поглощению воды трубой.
Кода фильтр-игла достигнет водоносного слоя, колодец следует раскачать. К оголовку скважины нужно присоединить насос, и под давлением подавать на глубину воду. Она размывает водоносные слои, и в районе фильтры образуется полость, которую тут же заполняет вода. Мероприятия по раскачке проводят по мере надобности, обычно один раз в несколько лет.
Важные нюансы устройства абиссинского колодца (скважины)
Давно известно, что от того, какого качества трубы используются для устройства скважин, не исключая и абиссинский колодец, будет зависеть и возможность бесперебойного функционирования.
Металл или пластик – принципиальной разницы нет. Нарезаются такие трубы отрезками длиной от 1 до 2 м. По мере надобности в процессе погружения изделия можно наращивать до нужной вам длины. Соединяются они с помощью резьбового соединения.
В качестве уплотняющего материала используется лен либо силикон.
Кроме перечисленного, можно использовать и специального характера муфты. Соединение труб между собой должно отвечать требованиям максимальной надежности, так как малейшее нарушение герметичности может привести к повреждению всей системы полностью.

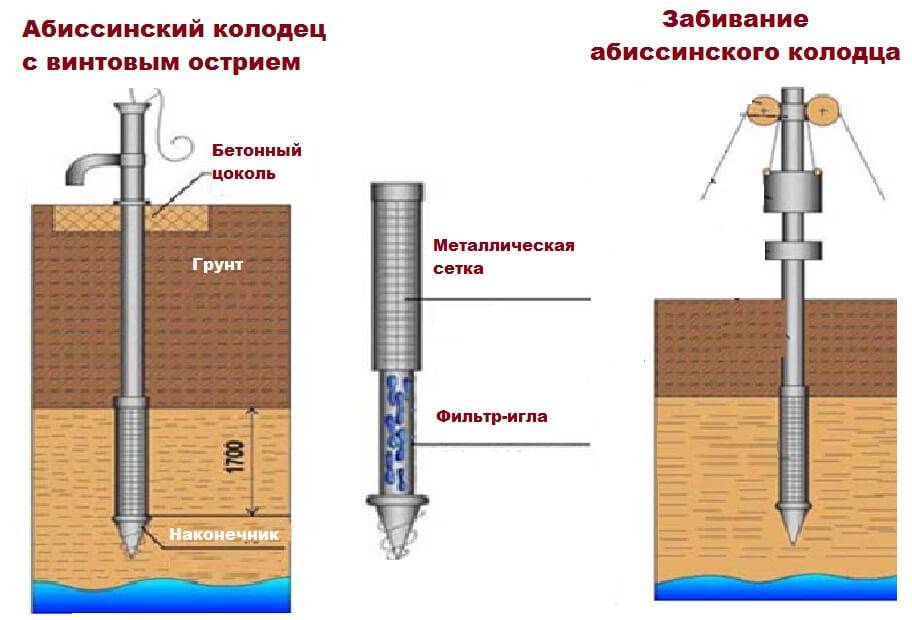

На самом конце трубы осуществляется монтаж специального фильтра-иглы. Он будет облегчать процесс продвижения трубы вглубь почвы и защитит всю систему абиссинского колодца от возможного воздействия ила. Еще одной функцией вышеназванного фильтра является обеспечение чистоты воды на выходе.
Наилучшим вариантом для иглы является материал, соответствующий материалу используемых труб. Именно в таком сочетании не будет возникать процесс коррозии.
Выбор насосного оборудования
Самым простым вариантом можно считать ручные насосы. Они очень просто устанавливаются и не требуют прокладки трубопровода и подключения к электросети. Однако такой вариант подходит при сезонном использовании колодца для полива сада и огорода. В тех случаях, когда абиссинские грунтовые скважины на воду будут использоваться для подачи воды в дом в течение всего года, лучше выбрать электрический агрегат и дополнительно установить блок для автоматического включения и отключения устройства.
Пример ручного насоса
При подборе модели учитываются такие параметры как производительность, высота напора и чувствительность к абразивным примесям. Оптимальная производительность для обеспечения водой средней семьи составляет 2-3 куб. м в час. Высоту напора определяют следующим образом: замеряют расстояние от точки забора воды до самой высокой точки потребления, к этому добавляют по 1 м за каждые 10 м горизонтального водопровода и еще 20% от получившейся цифры в качестве запаса на потерю давления в местах поворотов и стыков.
Поскольку в первом пласте вода обычно имеет большое количество абразивных примесей, а сделанный самостоятельно фильтр не сможет задержать все частицы, насос для абиссинской скважины подбирают из моделей, рабочие элементы которых нечувствительны к песку или глине. Лучше приобретать более дорогие насосы от проверенных производителей, которые используют только качественные и прочные материалы.
Что такое абиссинский колодец?
Дачный абиссинский колодец – это игольчатая скважина, дающая воду из первого водоносного слоя. По — другому называют ассирийская скважина.
В 1867—1868 годах в Африканской Эфиопии, именуемой в конце девятнадцатого века Абиссинией, велась колониальная война между местными и британцами. Эфиопия — жаркая страна и боевые действия велись в пустыне. Проблема снабжения войск водой стала задачей номер один.
Тогда разработали новый способ водоснабжения армии колонистов. Бриты опробовали буровой снаряд инженера Нортона. Изобретение продвинуло войска захватчиков вглубь пустыни и загнало туземцев в безводную часть пустоши. Что привело к сдаче противника и победе бритов.
Слух про изобретение разошёлся, и люди говоря про абиссинский колодец что это старый нортоновский снаряд больше не вспоминали. В царской России игольчатые скважины пробно изготовили за 20 лет до революции. Эксперимент удался, и царские инженеры сошлись во мнении что копка привычного русскому мужику колодца целесообразна в случае, если каменистый грунт не даёт делать абиссинку.
Как сделать установку для бурения абиссинского колодца своими руками
Самодельная установка для бурения абиссинского колодца вручнуюВыше упоминалось, что скважину можно забивать или бурить, какой из методов лучше, трудно сказать, все зависит от грунта, места и возможностей. Если специализированного оборудования для бурения скважины нет, а нанимать бригаду не хочется, то можно самостоятельно построить бурильную вышку – забивной станок.
Рассмотрим, как делается самодельная установка для бурения скважины игла
В результате получится бурильная установка как на фото
Два уголка длиной 2,5-2,7 м. свариваются углом с длиной основания 110-130 см. Делаем 2 таких детали. В верхней точке нужно предусмотреть место для крепления блока для подвешивания бабки. В качестве основания (платформы) можно использовать брус или шпалы. Конструкция устанавливается и фиксируется, чтобы во время работы установка не двигалась.
На блок подвешиваем бабку весом 30-40 кг. Внутренний канал бабки должен быть достаточной длины, желательно 60 см. Если будет короче, бабка может слетать со ствола, плюс, снижается сила удара (малая амплитуда). Наличие ручек на бабке позволит в определенные моменты помогать руками при забивании (в особо твердых слоях почвы один человек поднимает бабку натягивая веревку, а второй держа за ручки как бы ускоряет её ход вниз).
Бабка (болванка, забивная баба) для абиссинского колодца — бурение ручной установкойМагистраль для забивания скважины делаем из секций (труб) длиной полтора метра (таких секций должно быть 6-8, зависит от глубины водоносного слоя, предположительное расположение которого определяем заранее – узнаем у соседей, проверяем медной рамкой), плюс одну на запас.
Секции можно делать из нержавеющей трубы (дорого) или из черной стальной бесшовной трубы (доступно). Не стоит использовать оцинкованную трубу, она мягче.
Соединение секций выполняется посредством муфт (только сталь, чугун хрупкий). Тут главное правильно сделать резьбу муфты, которая должна на полвитка-виток оставаться снаружи. В процессе забивания, удар должен приходиться в торец трубы, а ни в коем случае не по резьбе, иначе не получится накрутить следующую секцию.
Игла для абиссинского колодца — забивка ручной установкойКонус (наконечник, игла) должна быть изготовлена из прочной стали. Существует несколько способов устройства клина: круглая форма вытачивается на токарном станке, но многие советуют делать граненный. Также делают из уголка в виде четырехгранника. Главное, чтобы копьеобразный наконечник был больше в диаметре чем сама труба.
Технология забивки скважины самодельной буровой установкой
Технология забивки скважины самодельной буровой установкойВ первоначально пробуренное отверстие (сделанное ручным буром) вставляем фильтрующую трубу. Забивая первую секцию следим, чтобы она была строго вертикально относительно уровня земли. Вынутый грунт тщательно утрамбовываем.
На отцентрованный ствол (трубу) одеваем бабку, принцип забивания прост – натягиваем веревку, конец которой привязан к бабке, резко отпускаем, ударная сила забивает ствол бабкой в землю.
На забитую секцию, накручиваем муфту и следующую секцию. Так как слои грунта могут отличаться по своему составу (глина, песок), то естественно, скорость заглубления также будет варьироваться, поэтому не пугаемся, если в одном месте идет быстро, в другом туго.
Перед установкой последней секции, где по идее должна быть вода, засаженную трубу заполняем водой. В процессе, т.е. для смягчения хода можно заливать из ведра с лейкой, а для проверки – обязательно под давлением. Для этого нужно подключить электрический самовсасывающий насос.
Следует понимать, что промывка сетки (фильтра иглы) под давлением – важный этап. Труба в процессе бурения проходит разные слои, и сетка фильтра забивается породой, грунтом и глиной, поэтому достигнув водоносного слоя, вода может просто не проникать в трубу. Если подавать воду под давлением, и она не возвращается обратно фонтаном, значит цель достигнута – вы в песке. Заливаем в трубу воду из лейки – уходит, значит всё правильно сделано.
Остается сделать стяжку вокруг трубы, подключить насос и качать воду.
Заключение
Из статьи видно, что технология устройства абиссинского колодца не представляет собой особых сложностей. Все материалы, инструмент и оборудование, необходимые для его полноценного функционирования вполне доступны и не дороги. Таким образом, потратив всего один день на бурение, вы получаете полную независимость от центрального водоснабжения на длительный срок.
