Какой делать глубину
Абиссинский колодец чаще всего закладывается на глубину в пределах 15 м. Иногда это значение достигает 50 м. Однако бывает это крайне редко. Иногда случается и так, что зеркало воды располагается в 10 м от поверхности, но на практике с такой глубины достать воду почти невозможно. Это объясняется тем, что поверхностные насосы предназначены для добычи с глубины менее 10 м. Если же вы приобретете помповый ручной насос, то он будет способен справиться с добычей воды с 7 м, тогда как погружные насосы и вовсе не используются, так как обладают незначительным диаметром.
Глубина абиссинского колодца определяется с учетом глубины залегания водоносного слоя и характеристик почвы. Эти параметры можно выяснить в процессе геологоразведки, но к ее услугам прибегают довольно редко, ведь стоимость работ высока.
История абиссинских колодцев
В 1867-1868 годах английские королевские войска проводили так называемую абиссинскую операцию на территории современной Эфиопии. Англичанам противостояли войска императора Теодроса II, а после его падения — просто местные племена. Вода была критично важным ресурсом: зачастую бои велись даже не за оазисы, а за колодцы. На стороне племен было хорошее знание местности и умение копать, но британцы использования оружие посильнее. Они применили для бурения скважин буровой наряд Нортона. В итоге британцы загоняли своих врагов в самые глубины пустыни и кое-как завершили военную операцию. Узкие колодцы стали называть абиссинскими.
Справедливости ради надо отметить, что патент Нортона пытался оспорить немецкий инженер Шитц, но у него ничего не вышло. Правда, некоторых рекомендациях по созданию абиссинских колодцев своими руками можно встретить упоминание бурового снаряда Шитца. Это тот же самый прибор.
В конце 19 века в России провели испытания абиссинских колодцев. Протоколы этих испытаний сохранились. Известно, что:
- было проделано наугад 5 скважин;
- 3 скважины дали чистую воду в объеме 1…1,5 ведра в минуту;
- водоносный горизонт залегал на глубине порядка 4…10 метров;
- скорость прохода составляла порядка 20…50 см в минуту;
- несколько раз бур застревал в известняке, но его удавалось извлечь.
По результатам испытаний было решено рекомендовать создание абиссинских колодцев в качестве альтернативы рытью обычных. Правда, в то время идея не прижилась: крестьяне в деревнях редко читали протоколы испытаний. К счастью, мы не крестьяне 19 века и способны оценить достоинства таких колодцев.
Особенности абиссинской скважины
Абиссинский колодец — это доступный и эффективный вариант организации подачи влаги в загородный дом или дачную постройку. Конструкция имеет небольшие размеры, но при этом подходит для зимнего использования. Перед обустройством системы необходимо ознакомиться с некоторыми нормативными актами.
Конструкция
За 150 лет абиссинская конструкция практически не поменялась.
Она состоит из таких частей:
- Бурового снаряда. Система включает в себя иглу, разрежающую пласт почвы, и ствол, который наращивается при заглублении в почву, а затем применяется для подъема жидкости на поверхность.
- Копера. Деталь состоит из увесистой «бабы», выполняющей функции массивного молота, и металлического треножника с 2 блоками.
В самом низу колодца находится наконечник в форме конуса или пирамиды. Фильтр представляет собой небольшой отрезок трубы, диаметр которой меньше толщины иглы.
В этой конструкции присутствуют проемы, высверленные в шахматном порядке. Механизм соединяется с другим элементом посредством специальной муфты.
Следующими элементами являются 1,5-2-метровые отрезки, спрятанные под землей. Самая верхняя часть находится на поверхности и подключается к насосу.

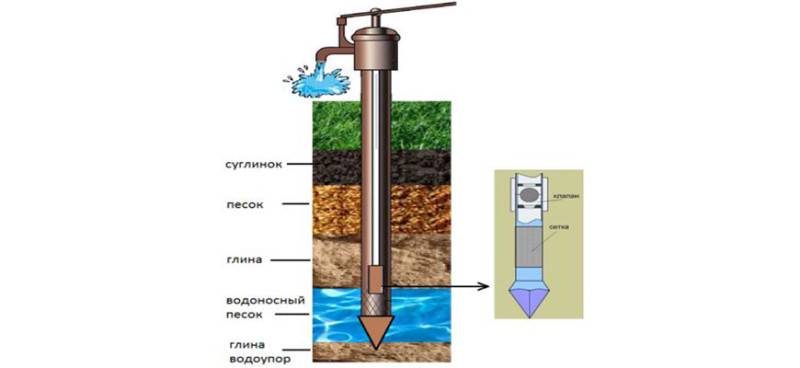

Конструкция абиссинской скважины.
Принцип работы
Абиссинская система функционирует следующим образом:
- Грунт прокалывается трубой до нужного уровня.
- К концу бурящего оборудования прикрепляется острое приспособление, которое ускоряет процесс забивания.
- После этого устанавливается всасывающий насос, обеспечивающий подъем влаги, или простая колонка.
Классическая схема подразумевает забивку с помощью специального молота. Реже колонну забивают по технологии шнекового бурения, но из-за высокой стоимости аренды буровых установок этот метод не пользуется популярностью.
Игла вскрывает первые водоносные горизонты, поэтому использовать жидкость для питья запрещено. Она подходит только для хозяйственных нужд.
Характеристики по глубине
Перед организацией автономного источника необходимо определить глубину залегания грунтовых вод. Для этого можно воспользоваться рекомендациями соседей, у которых есть пробуренный колодец. Но такой метод позволяет получить только приблизительные сведения, т.к. размещение слоя с водой на разных территориях различается.
В поисках оптимальной глубины нужно учитывать, что жидкость из верхнего пласта не подходит для питьевых целей, т.к. она содержит растаявший снег, осадки или стоки. Такая жидкость не проходит должной фильтрации, а ее уровень зависит от атмосферных условий.
Вода с песчаного пласта, размещенного на уровне 12-15 м, лучше отфильтрована и может использоваться в качестве стабильного источника воды в течение года. В таком случае потребуется предусмотреть насосное оборудование для подъема воды.

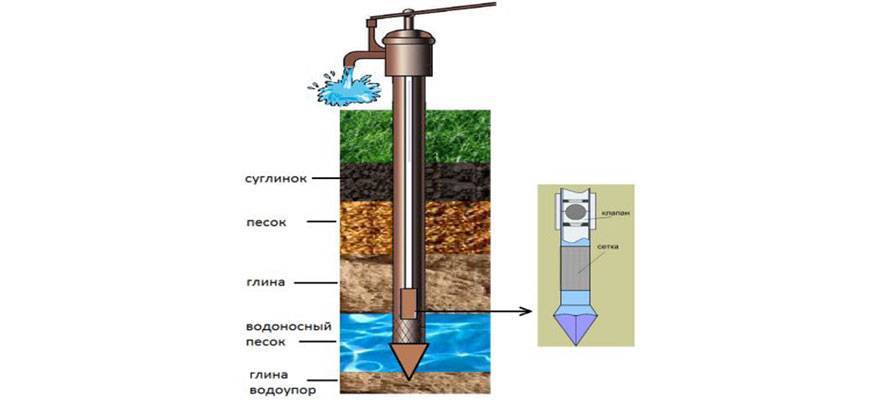

Пласты почвы, которые пробивает бур в поисках воды.
Что нужно учитывать при создании колодца
К сожалению, обустроить абиссинский колодец можно не на любом участке. Причина тому в некоторых ограничениях, касающихся глубины водоносного слоя, типа грунта, количества воды и её качества. Разберёмся с этим более подробно:
Абиссинский колодец бурят до первого водоносного слоя, но глубина его залегания не должна превышать 8 м. Если вода находится глубже, поднять её наверх без мощного насоса будет затруднительно, а скважину-иглу можно оборудовать только ручным поршневым насосом. Чтобы понять, насколько глубоко проходит водоносный слой, возьмите 15-метровую верёвку с грузом и проверьте несколько колодцев, расположенных по соседству. Не менее важным фактором является состав почвы на участке. Пробурить скважину в мягком и лёгком песчаном грунте не составит никакого труда, тогда как на тяжёлую глинистую почву придётся потратить больше усилий
Если же земля на участке каменистая и содержит множество крупных валунов, возможно, от создания абиссинского колодца лучше вообще отказаться
При обустройстве скважины-иглы следует обратить внимание и на то, соответствует ли вода санитарным нормам. Дело в том, что в верхний водоносный слой часто попадают различные загрязнения, источниками которых являются соседские выгребные ямы, поля, насыщенные нитратами и пестицидами, расположенные поблизости заводы и фабрики и т.п
Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м
Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев. Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений
Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час
При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.
Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м. Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев
Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений
Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час
При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.
Сложности при использовании
Процесс бурения и монтажа абиссинского колодца не стоит относить к лёгким, малейшие просчёты в действиях повлекут за собой проблемы.
Таблица 1.4 – Осложнения в монтаже и применении
| Сложности | Варианты решения |
| Столкновение с плавуном | Если такое произошло, то надо отклониться и начинать бурение в другом участке либо применить обсадную трубу, шпунты. При бурении ниже или повыше пласта песка, либо при отклонении от вертикального направления, произойдёт очень быстрое заиливание фильтра. Понадобится его частое очищение или замена. |
| Небольшая водоотдача «иглы» | Нужна установка дополнительного резервуара для набора жидкости на 500-1000 л. |
| Быстрое заиливание | Из-за ошибок в монтаже иглы. Установка колодца в новом месте по правилам. |
По сравнению с несложным процессом бурения и изготовлением абиссинской скважины своими руками, удобством применения, имеются некоторые недостатки:
- Невысокая производительность — абиссинка не подойдёт для производственных предприятий, не обеспечит водоснабжением многоквартирное здание;
- Нет возможности работать с погружным агрегатом;
- «Иглу» невозможно установить на каменистых грунтах;
- Монтаж невозможен, когда водоносный пласт глубже 15 м (наиболее предпочтительна дистанция между водяным зеркалом и насосным агрегатом — 8 м).
Абиссинская скважина – это экологичная конструкция. Через пробуренный колодец не попадают под грунт мусор, загрязнения, талые воды. Получаемая из-под земли влага уже хорошо профильтрована, хранит чистоту и в неблагоприятных условиях. К примеру, установив на своём участке в мегаполисе такую «иглу», легко обеспечивать свою семью чистой водой.
Несложная конструкция и применение элементов из нержавеющей стали позволяют эксплуатировать колодец более 30 лет, и он практически не нуждается в уходе. Единственный момент, когда выполняется подготовка – это консервация на зимовку.
Далее смотрите видео, как сделать ручной насос для абиссинской скважины своими руками:
Чтобы установить такой источник воды и пользоваться им, дачнику или собственнику участка не понадобится оформление документации. Абиссинку не нужно регистрировать и получать или лицензию.
Пожалуйста, оцените наш материал:
Мне нравится1Не нравится1
Бурение абиссинской скважины
Яма для устройства кессона 2. Диаметр бура
лучше брать на 5-10 мм больше обсадной трубы. Чем больше ее диаметр, тем больше воды можно будет одновременно поднять на поверхность.

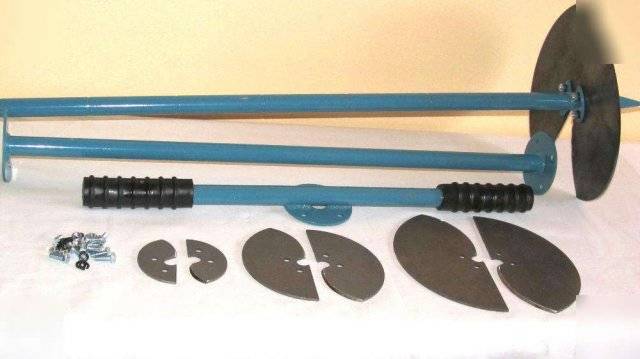

Садовый бур со сменными ножами
Простейший самодельный бур 3. При залегании воды до 5 м для бурения достаточно садового бура или ледоруба
, используемого рыбаками. Понадобятся также штанги для наращивания бура.
4. Простейшей установкой для бурения является устройство, смонтированное на треноге.
5. Тренога
изготавливается из трех 5-метровых деревянных брусьев или металлических труб. К ней прикрепляется подъемник (лебедка) с тросом. Далее бур прикрепляется к тросу лебедки.
Бурение с треноги 6. После каждого погружения бур вытаскивается и прочищается от земли, а затем погружается в нее вновь, но уже с наращенной штангой.
7. Проверить, попала ли скважина в водоносный слой, можно с помощью заливки в нее воды. Если вода встречает сопротивление и поднимается наверх – следует бурить далее. Если уходит вглубь – водоносный слой найден.
Почему выгодно установить абиссинскую скважину
Особенности:
- Относительная дешевизна процедуры. Если её делать самостоятельно, то стоимость составит 14-15 тысяч руб. Однако в этом случае не всегда получится качественная конструкция. Если сделать под ключ, то стоимость не превысит 25 тысяч руб.
- Хотя поступление воды от одной скважины ограничено, тем не менее в большинстве случаев её хватает. Если есть необходимость, можно поставить ещё одну скважину.
- Для установки сооружения не требуется проведения профессиональных буровых работ. В России глубина подходящих водоносных пластов находится на глубине 15 м или меньше. Если при проведении работ встречается твёрдый слой грунта, то конструкцию можно легко перенести на более подходящее место.

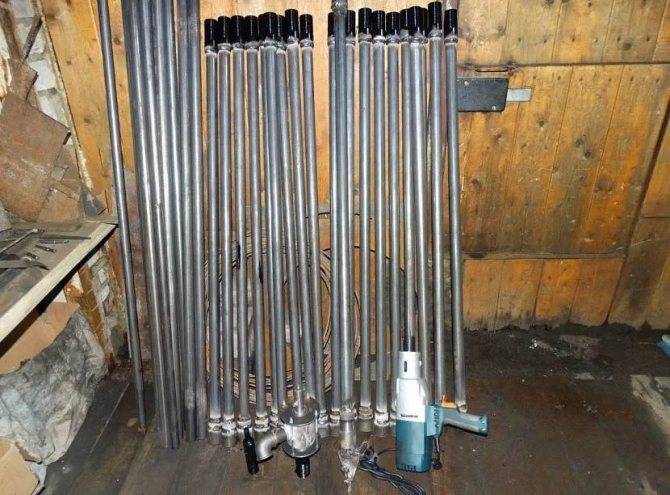

Подготовка труб для создания скважины Источник vodatyt.ru
Абиссинский колодец является экологичным устройством. Через сделанную скважину загрязнения, талая вода, мусор не будут попадать под землю. Получаемая вода хорошо профильтрована землёй и сохранит свою чистоту даже в сложных условиях. Например, сделав такую скважину на территории мегаполиса можно обеспечить себя чистой водой.
Большой срок эксплуатации. Несложная конструкция и использование деталей из нержавейки приводит к тому, что срок эксплуатации такого колодца составляет 30 лет или больше.
Колодец практически не требует ухода
Единственная ситуация, когда нужно осуществить подготовку – это консервация перед наступлением зимнего периода.
Важно учитывать, что для того, чтобы сделать такой колодец и пользоваться им, владелец не должен оформлять никаких документов. Нет необходимости в том, чтобы проводить регистрацию или приобретать лицензии.
Абиссинская скважина обеспечивает водой весь дом Источник ural.org
Правила строительства абиссинского колодца
Прежде чем устанавливать абиссинский колодец, следует выбрать для него подходящее место на участке. Лучше всего найти старый колодец и установить новый неподалеку. Но делать это можно только в том случае, если старым перестали пользоваться не из-за того, что водная жила пересохла.
Если грунт мягкий и место выбрано удачно, работа проводится следующим образом:
- Для начала необходимо смастерить фильтр. Для этого берется труба (диаметр 110 см), к которой будет привариваться конусовидный наконечник. Это — игла для скважины. Если приварить деталь нет возможности, можно просто смять конец трубы с помощью кувалды. После этого в игле с обеих сторон делают щели с помощью болгарки по 2 см через 2,5 см. Далее на иглу накручивается проволока и сетка, которые закрепляются хомутами.
- В назначенном месте нужно сделать отверстие с помощью садового бура. Бурить нужно до тех пор, пока на инструменте не появится мокрый песок.
- Иглу для колодца следует соединить с другими трубами с помощью муфт и опустить ее в пробуренное отверстие. Скорее всего, трубу придется вбивать в землю, так как отверстие для него небольшое в диаметре.
- В последнюю очередь устанавливаются обратный клапан, а также насосная станция. Конструкция должна быть совершенно герметичной. В насосную станцию следует залить воду, а шланг подсоединить к выходу. После этого насос можно будет запускать.
Первые минуты из колодца может идти воздух или грязная вода, но очень быстро трубы прочистятся, и пойдет чистая вода.
И еще несколько советов напоследок для тех, кто хочет установить колодец на своем участке
Особое внимание нужно уделить выбору места. Оно не должно быть на болотистом участке
Использовать нужно оборудование из экологически чистых материалов. А проводить работы лучше весной или осенью. Тогда на участке всегда будет доступна чистая вода в любых количествах.

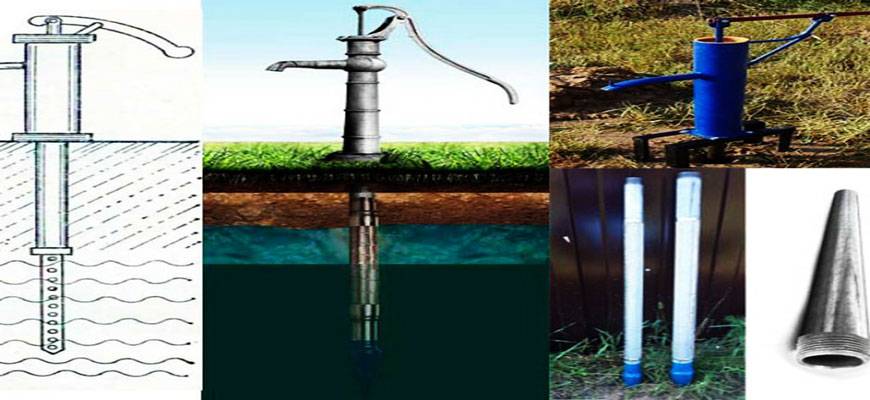

Устройство абиссинской скважины
Абиссинская скважина — довольно простая технология добычи воды, изобретенная еще в XIX веке. Сначала с помощью гидробура, шнековой установки или забивным способом в земле делается скважина глубиной от 5 до 15 м. Бур роет землю до тех пор, пока не наткнется на первый водоносный слой.
Василий Захаров, специалист по водоснабжению онлайн-сервиса для поиска специалистов «Профи»:
— Абиссинскую скважину можно сделать везде, где присутствует прослойка крупного песка или гравия в почве — она есть практически в любом климатическом регионе России. Водоносная прослойка наполняет или дренирует реки и озера. Абиссинскую скважину не получится сделать, пожалуй, лишь в скалистых основаниях земли.
Затем в скважину погружается подключенная к насосу труба с фильтром на конце.
Фильтр позволяет выкачивать из земли чистую воду без песка и щебня. Его можно сделать своими руками, но проще купить. Это труба с отверстиями диаметром 10–13 мм через каждые несколько сантиметров. Она либо плотно обмотана мелкой сеткой галунного плетения, либо такая сетка находится у нее внутри. На конце трубы — металлический конус из сверхпрочной стали.
После установки скважину нужно прокачать до тех пор, пока не пойдет чистая вода — можно подключить ее к электрическому или ручному насосу. Вывод трубы обычно бетонируют или обкладывают кирпичом.
Производительность абиссинской скважины — 0,7–1,5 куб. м воды в час, или 20–36 литров в минуту. Потребление воды из одного крана — 0,3–0,5 куб. м в час, из душа — 0,5–0,7 куб. м в час в протоке. Воды из одной абиссинской скважины, скорее всего, не хватит на большой загородный дом с тремя санузлами. Но на одном участке можно организовать несколько таких колодцев.
Абиссинский колодец — что это?
Абиссинский колодец — это одно из простейших устройств для добычи воды. Родиной его считается Англия, где это устройство придумали в XIX веке. В Россию же его привез известный художник Илья Репин.
Абиссинский колодец легко может установить на своем участке даже тот, кто не знаком с азами строительства. Основой колодца является труба, которую нужно забить в яму. По ней и будет подниматься вода.
Внутри такой трубы может быть установлен электрический насос. Но чаще используется ручной. Именно в таком виде абиссинский колодец используется уже очень много лет. Даже таким способом можно в час добыть до 3 тыс. л.
Бурение абиссинского колодца
Если правильно его установить, прослужит абиссинский колодец не менее 15 лет. В отдельных случаях он может проработать лет 30. Глубина такого колодца не велика. Вода должна залегать не ниже 8 м. Зато его можно использовать круглый год.
Как выбрать место для скважины?
Когда возникает вопрос о том, где именно на участке бурить скважину на воду, многие застройщики вспоминают старые кинофильмы, где бородатые «знахари» ходили по земле с замысловатыми фигурами из прутьев в руках. Такие «специалисты» по поиску воды сейчас есть в каждой местности, так и мы это делаем с большим успехом.
Так же существует целых несколько очевидных природных признаков, по которым можно определить место, где подземные воды находятся наиболее близко к поверхности. Речь, главным образом, о растительности – там где вода ближе к поверхности земли, растут другие растения и растительность вообще более интенсивна. Но главное — актуально все это исключительно в том случае, если задача – выкопать колодец минимальной глубины(именно экономия труда и бетонных колец традиционно является главным приоритетом при решении сельских проблем водоснабжения).
Как понять, подойдет ли вашему участку абиссинская скважина
Перед тем как браться за работу, выясняют глубину залегания водоносного пласта, тип грунта. Абиссинская скважина категорически не подходит участкам с каменистым, скальным грунтом и при глубоком залегании водоносного слоя.
Также можно оценить глубину залегания водоносного пласта по колодцам у соседей. Самый практичный вариант – вызвать мастера, который выяснит глубину и дебет водоносного слоя. Работа стоит денег, но затраты окупятся длительным сроком пользования скважиной на воду.
Абиссинская скважина и особенности участков
Выбирая источник водоснабжения для дачного домика или загородного особняка, в расчет принимают несколько нюансов:
№ | Проблема | Решение |
| 1 | Глубина залегания водоносного пласта | Спросить у соседей, просмотреть карты. Если глубина колодцев у соседей до 15 м, до поверхности воды до 10 м, «игла» вполне справится с обеспечением дома водой. |
2 | Качество воды | Поскольку вода выкачивается с малой глубины, рядом не должно быть септиков, сливных ям, помоек, свалок, сливов технической (отработанной) воды, заводов, фабрик, скотных дворов и пр. |
| 3 | Место бурения | Можно сделать скважину в доме, защитив ее от непогоды и промерзания. Скважину на участке бурят в небольшом отдалении от дома, бани. Прокладывать трубы и рыть траншею придется руками – чем короче длина траншеи, тем ниже затраты на утепление |
4 | Дебет | Зависит от количества воды в пласте, чистоты. Можно узнать у соседей, как сильно опускается вода в колодцах летом |
Информация о насосах
Для подъема воды с глубины можно использовать ручную помпу или бытовую водопроводную станцию, у которой насос располагается сверху. В колонну следует опустить всасывающий шланг.
Существуют и несовершенные, но дешевые способы устройства колодца. При этом вам придется приложить много физических усилий. Например, можно забить в почву иглофильтр, используя кувалду. Еще одна технология заключается в бурении с помощью садового бура малого диаметра. Дополнительным оснащением выступят насадки-удлинители.
Насос для абиссинского колодца подбирается еще на этапе проектирования. Вы можете предпочесть оборудование JET 82 M, которое имеет множество преимуществ. Эта модель предназначена для бытовых целей и чаще всего устанавливается именно в абиссинских скважинах. Она обеспечивает высокую всасываемость воды, даже при наличии водяных пузырьков и песка. Корпус обладает высокой прочностью, а в его основе — чугун, что обеспечивает возможность эксплуатации в течение длительного времени.
Вы можете выбрать насосы Pedrollo, которые используются для перекачки жидкостей с концентрацией примеси не более 50 г на кубический метр. Такие модели обладают высокой надежностью и отличаются от других тем, что имеют незначительный вес в 5,3 кг.
Сколько бурить абиссинскую скважину?
Глубину залегания водоносного пласта в конкретном месте можно определить специальным прибором — барометром-анероидом.
Допустим, рядом с определенным участком имеется уже колодец с водой на глубине в 5 м. Предположим, что на земле рядом с таким колодцем анероид показал по своей шкале 755 мм ртутного столба, а на выбранном участке — 753 мм. С высотой линейное давление меняется нелинейно, а при небольшом изменении 1 мм рт ст можно считать равным 1 м столба водного.
Получается, что от колодца до интересующего участка поверхность поднялась на 2 м и, соответственно, до воды будет уже 7 м грунта. По глубине этого с избытком хватит, потому что водоносные горизонты практически следуют складкам местности.
Глубоководная скважина: основные преимущества
Термин «глубокая скважина» обычно определяется как скважина, образовавшаяся в результате бурения. Сделать их можно бурением скважин на глубокий песок , известныяк или обычную землю. Этот метод позволяет достичь глубоких слоев воды — в зависимости от региона страны и даже расположения участка на глубине от 5 до нескольких десятков метров. Между слоями воды и поверхностью земли есть непроницаемые слои. Это имеет определенное преимущество, так как вода намного менее загрязнена по сравнению с водой, полученной из подземных или наземных слоев.
Строительство глубоководной скважины следует доверить специализированной бригаде. В так называемых скважинах есть соответствующее оборудование, и более опытные даже могут заранее определить, на какой глубине (приблизительно) находится жила.
Специфика глубоких скважин в том, что они обладают наилучшей производительностью. Благодаря этому они могут подавать воду в жилые дома и оросительные системы. Для забора воды используются специальные погружные насосы, которые могут работать на значительной глубине.
Преимущества глубоководной скважины:
- очень высокий КПД,
- универсальность — может поставить дом, участок, оросительную систему и т. д.
- подает относительно чистую воду, которую можно пить после лечения,
- низкий риск заражения воды бактериями или сельскохозяйственными химикатами,
- не требует обслуживания после постройки насосной системы.
Недостатки глубоководной скважины:
высокая стоимость исполнения,
необходимость в довольно дорогом погружном насосе.
Что это такое?
Что такое абиссинский колодец? Так называется неглубокая скважина (не более 9 метров), воду из которой можно поднимать насосом. Впервые так получать воду стали англичане, когда совершали поход в Абиссинию. По-другому такой способ можно называть трубчатым, так как в основе – железная труба. А также – нортоновским – по фамилии создателя.
Данный способ добычи воды не всегда приемлем. Для этого водоносные слои должны проходить в верхней песчаной части. Поэтому перед земляными работами лучше проконсультироваться со специалистами или расспросить соседей. Скважина такого типа легко роется только в песчаном грунте, если почва каменистая, надо делать обычную скважину.
